GEBRUIKSAANWIJZING B2126 JONSERED

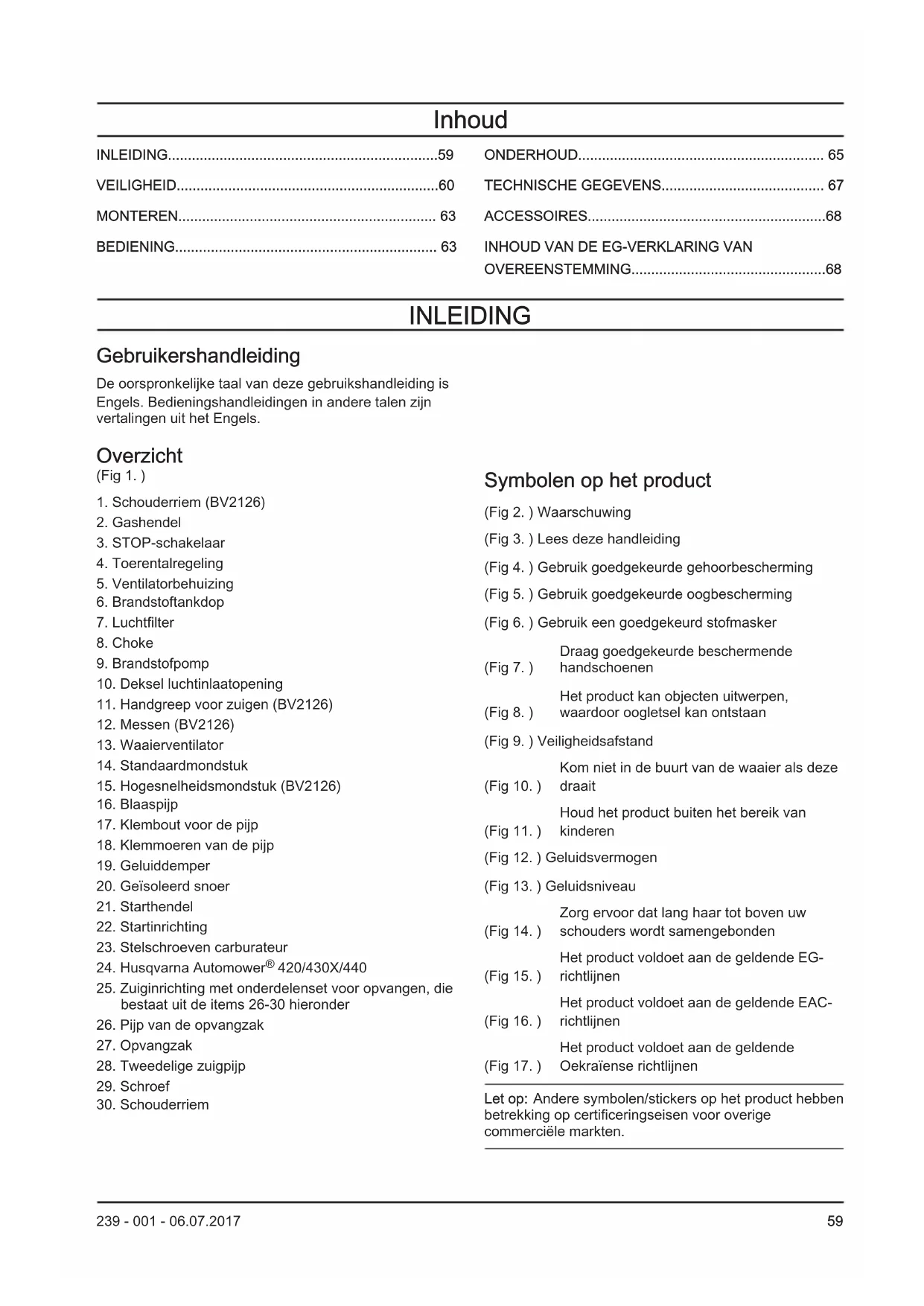

Gebruiksaanwijzing 59-69

OVEREENSTEMMING.................................................68 INLEIDING Gebruikershandleiding De oorspronkelijke taal van deze gebruikshandleiding is Engels. Bedieningshandleidingen in andere talen zijn vertalingen uit het Engels. Overzicht (Fig 1. )

10. Deksel luchtinlaatopening

11. Handgreep voor zuigen (BV2126)

15. Hogesnelheidsmondstuk (BV2126)

17. Klembout voor de pijp

18. Klemmoeren van de pijp

20. Geïsoleerd snoer

25. Zuiginrichting met onderdelenset voor opvangen, die

bestaat uit de items 26-30 hieronder

26. Pijp van de opvangzak

28. Tweedelige zuigpijp

Symbolen op het product (Fig 2. ) Waarschuwing (Fig 3. ) Lees deze handleiding (Fig 4. ) Gebruik goedgekeurde gehoorbescherming (Fig 5. ) Gebruik goedgekeurde oogbescherming (Fig 6. ) Gebruik een goedgekeurd stofmasker (Fig 7. ) Draag goedgekeurde beschermende handschoenen (Fig 8. ) Het product kan objecten uitwerpen, waardoor oogletsel kan ontstaan (Fig 9. ) Veiligheidsafstand (Fig 10. ) Kom niet in de buurt van de waaier als deze draait (Fig 11. ) Houd het product buiten het bereik van kinderen (Fig 12. ) Geluidsvermogen (Fig 13. ) Geluidsniveau (Fig 14. ) Zorg ervoor dat lang haar tot boven uw schouders wordt samengebonden (Fig 15. ) Het product voldoet aan de geldende EG- richtlijnen (Fig 16. ) Het product voldoet aan de geldende EAC- richtlijnen (Fig 17. ) Het product voldoet aan de geldende Oekraïense richtlijnen Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten.

239 - 001 - 06.07.2017

59P Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat die niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. VEILIGHEID Veiligheidsdefinities De onderstaande definities geven de mate van ernst weer voor elk trefwoord. WAARSCHUWING: Letsel aan personen. OPGELET: Schade aan het product. Let op: Deze informatie maakt het product eenvoudiger in gebruik. Algemene veiligheidsinstructies

• Gebruik het product op de juiste manier. Onjuist gebruik leidt mogelijk tot letsel of de dood. Gebruik het product uitsluitend voor de taken die in deze handleiding worden genoemd. Gebruik het product niet voor andere taken.

• Volg de instructies in deze handleiding op. Volg de veiligheidssymbolen en veiligheidsinstructies op. Het niet in acht nemen van de instructies en de symbolen kan leiden tot letsel, schade of de dood.

• Gooi deze handleiding niet weg. Gebruik de instructies voor het monteren, gebruiken en onderhouden van uw product. Gebruik de instructies voor een correcte installatie van opzetstukken en accessoires. Gebruik alleen goedgekeurde opzetstukken en accessoires.

• Gebruik nooit een beschadigd product. Neem het onderhoudsschema in acht. Voer alleen onderhoudswerkzaamheden uit waarvoor u in deze handleiding een instructie aantreft. Alle overige onderhoudswerkzaamheden moeten door een erkend servicepunt worden uitgevoerd.

• Deze handleiding kan niet alle situaties beschrijven die zich voor kunnen doen wanneer u dit product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product niet en voer geen onderhoudwerkzaamheden aan het product uit als u niet zeker bent van de situatie. Neem voor meer informatie contact op met een productexpert, uw dealer, servicewerkplaats of erkende servicepunt.

• Koppel de bougiekabel los voordat u het product monteert, het product opslaat of onderhoudswerkzaamheden uitvoert.

• Gebruik het product niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.

• Adem geen dampen in van de motor. Langdurig inademen van de uitlaatgassen van de motor kan een gevaar voor de gezondheid opleveren.

• Start het producte niet in gesloten ruimtes of in de buurt van licht ontvlambaar materiaal. De uitlaatgassen zijn heet en kunnen vonken veroorzaken die tot brand kunnen leiden. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Wanneer u dit product gebruikt, genereert de motor een elektromagnetisch veld. Het elektromagnetische veld kan schade veroorzaken aan medische implantaten. Raadpleeg uw arts en de fabrikant van het medische implantaat voordat u het product gebruikt.

• Laat het product niet door een kind bedienen. Laat het product niet bedienen door personen die de instructies niet hebben gelezen.

• Zorg ervoor dat u personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten houdt. Er moet te allen tijde een verantwoordelijke volwasse aanwezig zijn.

• Berg het product op in een afgesloten ruimte die niet toegankelijk is voor kinderen of onbevoegde personen.

• Het product kan objecten uitwerpen en letsel veroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of de dood te verlagen.

• Blijf in de buurt van het product wanneer de motor is ingeschakeld.

• De gebruiker van het product is verantwoordelijk indien zich een ongeval voordoet.

• Zorg dat er geen onderdelen beschadigd zijn, voordat u het product gebruikt.

• Zorg ervoor dat u minimaal 15 m (50 ft) van andere personen en dieren verwijderd bent, voordat u het product gaat gebruiken. Zorg ervoor dat personen in

239 - 001 - 06.07.2017aangrenzende gebieden weten dat u het product

• Neem nationale en lokale wetgeving in acht. Deze kan het gebruik van het product in sommige situaties beperken of verbieden.

Veiligheidsinstructies voor het gebruik van de bladblazer

• Gebruik het product uitsluitend voor het wegblazen of verwijderen van bladeren en ander vuil op de grond.

• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert.

• Houd personen en dieren altijd op een afstand van minimaal 15 meter (50 feet) van de gebruiker.

• Het product kan met hoge snelheid objecten uitwerpen die kunnen afketsen en de gebruiker kunnen raken. Dit kan leiden tot oogletsel.

• Wijs niet met het mondstuk van de blaaspijp in de richting van mensen of dieren.

• Zorg ervoor dat lang haar tot boven uw schouders wordt samengebonden.

• Zet de motor uit voordat u accessoires of andere componenten monteert of demonteert.

• Gebruik het product niet zonder de beschermkap.

• Gebruik dit product niet als zich personen in het werkgebied bevinden. Schakel het product uit wanneer een persoon het werkgebied betreedt.

• Gebruik het product niet in een ruimte met onvoldoende ventilatie. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• De demper is zeer heet als het product in werking is, nadat het stopt en wanneer het stationair loopt. Wees voorzichtig in de buurt van brandbare materialen en ontvlambare dampen.

• Raak het gebied rond het inlaatdeksel niet aan. Houd sieraden en loshangende kleding uit de buurt van het inlaatgebied.

• Zorg ervoor dat u altijd stevig staat en gebruik het product alleen op een veilige en vlakke ondergrond. Gladde of onstabiele oppervlakken, zoals ladders, kunnen verlies van evenwicht of controle veroorzaken.

• Gebruik dit product niet op hoogte, zoals op een dak.

• Zet het product vast tijdens transport.

• Gebruik het product uitsluitend op aanbevolen tijden. Volg de plaatselijke regelgeving. De gebruikelijke aanbevelingen zijn van 9:00 tot 17:00 op maandag tot en met zaterdag.

• Gebruik het product op het laagst mogelijke toerental om het werk te doen.

• Zorg dat u niet kunt vallen wanneer u het product gebruikt. Buig u niet voorover of achterover wanneer u het product bedient.

• Zorg ervoor dat het product in goede staat verkeert voordat u het gebruikt, vooral de demper, luchtinlaat en het luchtfilter.

• Verwijder los vuil op de grond met een hark of een bezem voordat u het product gebruikt.

• Als het werkgebied vies is, spuit u het schoon met een slang.

• Gebruik het product als alternatief voor een slang om water te besparen.

• Blaas vuil op een veilige manier weg. Kijk uit voor kinderen, dieren, open vensters of voertuigen.

• Richt het product niet op planten die gemakkelijk beschadigd kunnen raken.

• Blaas niet in de richting van objecten zoals muren, grote stenen, voertuigen en hekken.

• Blaas bij binnenhoeken weg van de hoek en naar het midden van het werkgebied. Anders kan vuil in uw gezicht terechtkomen en oogletsel veroorzaken.

• Gebruik het volledige verlengstuk van het blaasmondstuk zodat de luchtstroom dicht bij de grond blijft.

• Omstanders moeten oogbescherming dragen.

• Gooi het vuil in de vuilnisbak na gebruik van het product. Veiligheidsinstructies voor het gebruik van de bladzuiger

• Voorkom schade aan de ventilator. Zuig geen grote voorwerpen aan zoals hout, blikjes, stukken rubber of lange stukken touw.

• Zorg ervoor dat de zuigpijp geen contact maakt met de grond.

• Zet de motor uit en ontkoppel de bougiedop voordat u materiaal verwijdert dat een blokkering of verstopping veroorzaakt. Persoonlijke beschermingsmiddelen

• Gebruik altijd de juiste persoonlijke beschermingsmiddelen wanneer u het product gebruikt. De persoonlijke beschermingsmiddelen nemen het risico op letsel niet weg. De persoonlijke beschermingsmiddelen verlagen de ernst van het letsel indien zich een ongeval voordoet.

• Gebruik altijd goedgekeurde oogbescherming wanneer u het product gebruikt.

• Bedien het product niet op blote voeten of met open schoenen. Gebruik altijd antisliplaarzen voor zwaar gebruik.

• Draag een lange broek van stevige stof.

• Gebruik indien nodig goedgekeurde beschermende handschoenen.

• Gebruik een helm als er objecten op uw hoofd kunnen vallen.

• Gebruik altijd goedgekeurde gehoorbescherming wanneer u het product gebruikt. Langdurig lawaai kan gehoorverlies veroorzaken.

239 - 001 - 06.07.2017

61• Draag altijd een goedgekeurd stofmasker als u het product in een stoffige omgeving gebruikt.

• Zorg ervoor dat u een EHBO-kit bij de hand hebt.

Veiligheidsvoorzieningen op het product

• Zorg ervoor dat u regelmatig onderhoudswerkzaamheden uitvoert aan het product.

• De levensduur van het product neemt toe.

• Het risico van ongevallen neemt af. Laat het product regelmatig door een erkende dealer of een erkend servicepunt controleren, zodat er aanpassingen en reparaties uitgevoerd kunnen worden.

• Gebruik geen product met beschadigde beschermingsmiddelen. Als het product beschadigd is, neemt u dan contact op met een erkend servicepunt. Stopschakelaar Start de motor. Controleer of de motor stopt wanneer u de stopschakelaar in de stop-stand zet. (Fig 18. ) Geluiddemper WAARSCHUWING: Raak de geluiddemper niet aan wanneer hij warm is. De geluiddemper is erg heet als de motor draait en nadat deze is gestopt. Aanraken van de geluiddemper kan brandwonden veroorzaken.

• Gebruik geen motor met een beschadigde geluiddemper. Een beschadigde geluiddemper laat het geluidniveau stijgen en vergroot het risico van brand. Zorg dat er een brandblusser in de buurt is.

• Controleer regelmatig of de geluiddemper aan het product is bevestigd.

• Raak de motor en de geluiddemper niet aan terwijl de motor is ingeschakeld. Raak de motor en de geluiddemper een tijdje niet aan nadat de motor is uitgeschakeld. Hete oppervlakken kunnen letsel veroorzaken.

• Een hete geluiddemper kan brand veroorzaken. Let op als u het product in de buurt van ontvlambare vloeistoffen of dampen gebruikt.

• Raak geen onderdelen van de geluiddemper aan als de geluiddemper beschadigd is. De onderdelen kunnen kankerverwekkende chemicaliën bevatten.

• Sommige bladblazermodellen hebben een vonkenscherm. Reinig en vervang het scherm met een bepaalde regelmaat. Zie het hoofdstuk Onderhoud ( ONDERHOUD op pagina 65 ).(Fig 19. ) Brandstofveiligheid

• Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen. Verwijder ongewenste brandstof van het product.

• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.

• Zorg dat er geen brandstof op uw lichaam terecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam terecht komt, verwijder deze dan met water en zeep.

• Start de motor niet als u brandstof op het product of op uw lichaam hebt gemorst.

• Start het product niet als er sprake is van een motorlekkage. Controleer de motor regelmatig op lekkage.

• Wees voorzichtig met brandstof. Brandstof is licht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.

• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.

• Rook niet in de buurt van de brandstof of de motor.

• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.

• Vul geen brandstof bij terwijl de motor is ingeschakeld.

• Zorg ervoor dat de motor koud is wanneer u brandstof bijvult.

• Draai de tankdop langzaam open en laat de druk voorzichtig ontsnappen voordat u brandstof bijvult.

• Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Draai de tankdop goed vast, zodat er geen brand kan ontstaan.

• Verplaats het product minstens 3 m (10 ft) van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.

• Doe niet te veel brandstof in de brandstoftank.

• Zorg dat er geen brandstof wordt gemorst wanneer u het product of de jerrycan met brandstof verplaatst.

• Plaats het product of de jerrycan met brandstof niet op een plaats waar deze wordt blootgesteld aan open vuur, vonken of waakvlammen. Zorg dat er geen open vuur aanwezig is in de opslagruimte.

• Gebruik alleen goedgekeurde jerrycans voor het verplaatsen of opslaan van brandstof.

• Leeg de brandstoftank voordat het product gedurende lange tijd wordt opgeslagen. Neem lokale wetgeving in acht voor het afvoeren van brandstof.

• Reinig het product voordat het gedurende lange tijd wordt opgeslagen.

• Verwijder de bougiekabel voordat het product wordt opgeslagen, zodat de motor niet onbedoeld kan starten.

Veiligheidsinstructies voor onderhoud WAARSCHUWING: Onjuist onderhoud kan leiden tot aanzienlijke schade aan de motor of ernstig letsel veroorzaken. De eigenaar is verantwoordelijk voor het uitvoeren van alle vereiste onderhoudswerkzaamheden, zoals beschreven in de gebruikersaanwijzing. Koppel eerst de bougie los voordat u onderhoudswerkzaamheden gaat uitvoeren. Maak de bougie niet los voor het afstellen van de carburateur. MONTEREN WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert. De blaaspijp en het mondstuk op het product monteren Let op: De bout moet voldoende los zijn om de blaaspijp in de uitlaatopening van de bladblazer te plaatsen. Draai de bout linksom met een schroevendraaier om hem los te draaien.

1. Lijn de rib op de bovenste blaaspijp uit met de groef

in de uitlaatopening van de bladblazer. Schuif de pijp op zijn plaats.

2. Draai de bout rechtsom met een schroevendraaier

om de pijp vast te zetten. Let op: Gebruik geen gereedschap voor de moer.

3. Lijn de gleuven op de onderste blaaspijp uit met de

nokken op de bovenste blaaspijp. Schuif de onderste blaaspijp op de bovenste blaaspijp.

4. Draai de onderste blaaspijp rechtsom totdat deze

vastklikt. De opvangzak met de verschillende zuigpijpen monteren De zuiginrichting is een accessoire die wordt meegeleverd bij bepaalde modellen. WAARSCHUWING: Schakel de motor uit voordat u de pijpen aan het product bevestigt.

1. Open de opvangzak. Haal de pijp van de opvangzak

uit de zak en bevestig hem aan aanzuigopening. Zorg ervoor dat het elastiek in de groef is geplaatst. Sluit de rits van de zak.

2. Verwijder de blaaspijp en monteer de pijp van de

opvangzak. Monteer de pijpklembout en draai deze vast. Maak de draagriem vast aan de beugels van de opvangzak.

3. Lijn de pijl op de onderste zuigpijp uit met de pijl op

de bovenste zuigpijp. Schuif de onderste zuigpijp ongeveer 7 cm (3 inch) in de bovenste zuigpijp. Duw door totdat de onderste pijp stevig in de bovenste pijp vastzit. Bevestig beide pijpen aan elkaar met de bijgeleverde schroef.

4. Open het deksel met een schroevendraaier. Plaats

de schroevendraaier bij de pijl op het deksel van de aanzuigopening. De pijl staat onder de dekselrand tegenover het scharnier.

5. Duw de zuigpijpen in de grote opening aan de

onderkant van de bladblazer. Breng de lipjes in één lijn met de sleuven in de buizen. Draai de pijp tot de bajonetkoppeling vastklikt. De slotsymbolen moeten uitgelijnd zijn. BEDIENING WAARSCHUWING: Lees en begrijp het hoofdstuk over veiligheid voordat u het product gebruikt. Brandstof Brandstof gebruiken OPGELET: Dit product heeft een tweetaktmotor. Gebruik een mengsel van benzine en tweetakt-motorolie. Zorg dat u de juiste hoeveelheid olie gebruikt in het mengsel. Door een onjuiste verhouding van benzine en olie kan de motor beschadigd raken. Benzine OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken. OPGELET: Gebruik geen benzine met een ethanolgehalte van meer dan 10% (E10). Dit kan schade aan het product veroorzaken.

• Gebruik altijd nieuwe loodvrije benzine met een minimaal octaangetal van RON 90 (87 AKI) en een ethanolgehalte van minder dan 10% (E10).

239 - 001 - 06.07.2017

63• Gebruik benzine met een hoger octaangetal als u het product regelmatig gebruikt met een hoog motortoerental.

• Gebruik alleen hoogwaardige tweetakt-motorolie. Gebruik alleen motorolie voor luchtgekoelde tweetakt-motorolie.

• Gebruik geen andere typen olie.

• Mengverhouding 50:1 (2%) Benzine Olie 1 U.S. Gal. 77 ml (2,6 oz) 1 UK Gal. 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) Brandstof mengen Let op: Gebruik altijd een schone jerrycan wanneer u brandstof gaat mengen. Let op: Maak een hoeveelheid brandstofmengsel voor maximaal 30 dagen.

1. Voeg de helft van de hoeveelheid benzine toe.

2. Voeg de volledige hoeveelheid olie toe.

3. Schud het brandstofmengsel om de stoffen te

4. Voeg de resterende hoeveelheid benzine toe.

5. Schud het brandstofmengsel om de stoffen te

• Gebruik altijd een jerrycan met een anti- morsschenktuit.

• Als er brandstof op de jerrycan aanwezig is, dan verwijdert u de ongewenste brandstof en laat u de jerrycan drogen.

• Zorg dat het oppervlak rondom de tankdop schoon is.

• Schud de jerrycan voordat u het brandstofmengsel in de brandstoftank laat lopen. Starten en stoppen Voordat u de motor start

• Controleer het product op ontbrekende, beschadigde, loszittende of versleten onderdelen.

• Controleer de opvangzak. Controleer of de opvangzak niet beschadigd is en of de rits dicht is.

• Controleer de moeren, schroeven en bouten.

• Controleer het luchtfilter.

• Controleer of de gashendel naar behoren werkt.

• Controleer of de stopschakelaar naar behoren werkt.

• Controleer het product op brandstoflekkage. Koude motor starten WAARSCHUWING: Wikkel het startkoord niet rond uw hand. OPGELET: Houd het product niet tegen met uw voet. OPGELET: Trek het startkoord niet helemaal uit tot aan de eindpositie. Laat de startkoordhendel niet los wanneer het startkoord is uitgetrokken. Dit kan tot beschadiging van het product leiden. Let op: Wanneer de motor stopt, zet u de chokehendel in de gesloten stand en voert u de stappen voor het starten opnieuw uit.

1. Vul de brandstoftank met een zuiver

2. Druk 10 keer op het balgje van de brandstofpomp

totdat er brandstof in het balgje komt. Het balgje mag niet vol raken met brandstof.(Fig 20. )

3. Zet de chokehendel tot boven de stand FULL

CHOKE (gesloten stand).(Fig 21. )

4. Zet de variabele snelheidsregeling volledig linksom.

5. Druk de machinebehuizing met uw linkerhand tegen

7. Laat de motor ongeveer 10 seconden draaien.

8. Houd de gashendel volledig ingedrukt gedurende

alle volgende stappen.

10. Laat de motor 1 minuut warmdraaien.

3. Trek snel aan de startkoordhendel terwijl u aan de

stand). De motor uitschakelen

• Druk op de STOP-schakelaar van de motor en laat deze los. De schakelaar keert automatisch terug in

239 - 001 - 06.07.2017de stand aan (ON). Wacht 7 seconden voordat u het

product opnieuw probeert te starten om ervoor te zorgen dat de schakelaar wordt teruggezet.

Een mondstuk gebruiken

• Gebruik het standaard mondstuk als precisie en een hoge luchtstroomconcentratie nodig is.(Fig 25. )

• Gebruik het hogesnelheidsmondstuk wanneer een bredere luchtstroom en grote luchtsnelheid nodig is. (Fig 26. ) Het blaasmondstuk afstellen

1. Draai het mondstuk naar links om de bajonetsluiting

2. Beweeg het mondstuk naar de gewenste positie.

3. Draai het mondstuk naar rechts tot u een klik voelt.

Zuigen Trek de benodigde veiligheidsuitrusting aan voordat u gaat zuigen. WAARSCHUWING: Zorg ervoor dat de opvangzak niet beschadigd is en dat de rits dicht is voordat u het apparaat gaat gebruiken. Gebruik geen beschadigde zakken. Dit voorkomt schade veroorzaakt door rondvliegend vuil. Bediening met de linkerhand verhoogt het risico. Laat uw lichaam niet tegen het gebied rond de uitlaat komen. WAARSCHUWING: Start de blazer niet als het deksel van de aanzuigopening open of beschadigd is (behalve als de zuigpijp is gemonteerd).

• Tijdens het werken met de bladblazer moet de opvangzak gesteund worden door de draagriem. De riem moet over de schouder worden gedragen.

• Start de bladblazer. Volg de instructies in het hoofdstuk over starten en stoppen Voordat u de motor start op pagina 64 . Lees de veiligheidsinstructies goed door VEILIGHEID op pagina 60

De opvangzak legen WAARSCHUWING: Controleer altijd de opvangzak. Zorg ervoor dat deze niet beschadigd is en dat de rits dicht is voordat u het apparaat gaat gebruiken. Gebruik nooit een beschadigde zak. Er bestaat dan risico op letsel vanwege rondvliegend vuil. Wees voorzichtig als u het product met uw linkerhand bedient. Raak nooit het gebied rond de uitlaat aan.

1. Stop het apparaat.

2. Open de rits aan de zijkant.

3. Maak de opvangzak leeg.

ONDERHOUD WAARSCHUWING: Lees en begrijp het hoofdstuk over veiligheid voordat u gaat reinigen of reparaties of onderhoud gaat uitvoeren. Onderhoudsschema Houd u aan het onderhoudsschema. De intervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen wijken af als u het product niet dagelijks gebruikt. Voer alleen onderhoudswerkzaamheden uit die in deze handleiding worden beschreven. Neem voor overige onderhoudswerkzaamheden die niet in deze handleiding worden beschreven contact op met een erkend servicepunt. Dagelijks onderhoud

• Reinig de externe oppervlakken.

• Controleer of de snelheidsregeling en de gashendel correct werken. Vervang beschadigde onderdelen.

• Controleer de stopschakelaar. Vervangen indien nodig.

• Controleer het stationaire toerental.

• Maak het luchtfilter schoon. Vervangen indien nodig.

• Zorg ervoor dat het deksel van de aanzuigopening in gesloten stand kan worden vastgezet. Zorg ervoor dat de waaier schoon is.

• Draai alle moeren en bouten aan.

• Controleer of de behuizingen geen scheuren vertonen.

• Zorg ervoor dat de opvangzak niet beschadigd is en dat de rits werkt. Vervang de zak indien nodig. Wekelijks onderhoud

• Controleer de staat van de starterinrichting, het startkoord en de spanveer. Vervang alle beschadigde onderdelen.

• Controleer de staat van de luchtinlaat bij de starterinrichting. Verwijder rommel als de luchtinlaat verstopt zit.

• Maak de bougie uitwendig schoon. Verwijder deze en controleer de afstand tussen de elektroden. Stel de afstand in op 0,6 mm (0,024 inch) of vervang de bougie.

• Reinig de bladen van de waaier.

239 - 001 - 06.07.2017

65• Reinig het vonkenscherm en vervang het indien nodig (niet op dempers met een katalysator).

• Reinig het gebied rond de carburateur.

• Maak het luchtfilter schoon.

Maandelijks onderhoud

• Controleer de greep van het startkoord en het startkoord.

• Reinig de bladen van de waaier.

• Controleer de brandstofleidingen op scheurtjes of andere beschadigingen. Vervang deze indien nodig

• Vervang het brandstoffilter in de brandstoftank.

• Controleer alle kabels en aansluitingen.

• Vervang het luchtfilter. Jaarlijks onderhoud

• Reinig het koelsysteem.

• Controleer het vonkenscherm.

• Controleer het brandstoffilter.

• Controleer de brandstofslang op schade.

• Controleer alle kabels en aansluitingen. Onderhoud na 50 uur

• Zorg dat de geluiddemper wordt gerepareerd of vervangen door een erkend servicepunt. Stationair toerental afstellen

• Zorg dat het luchtfilter schoon is en dat het luchtfilterdeksel is aangebracht voordat het stationaire toerental wordt afgesteld.

• Stel het stationaire toerental af met de bijbehorende T-stelschroef met de markering "T". (Fig 27. )

• Het stationaire toerental is juist wanneer de motor in alle standen soepel draait.

1. Draai de stelschroef rechtsom voor een hogere

stationair toerental.

2. Draai de stelschroef linksom voor een lagere

stationair toerental. Onderhoud uitvoeren aan het vonkenscherm Gebruik een staalborstel om het vonkenscherm te reinigen. Koelsysteem reinigen Reinig de onderdelen van het koelsysteem met een borstel. (Fig 28. ) Bougie controleren OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.

• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken: a) Zorg ervoor dat het stationair toerental altijd juist is afgesteld. b) Zorg dat het brandstofmengsel correct is. c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie TECHNISCHE GEGEVENS op pagina 67

• Vervang de bougie indien nodig. Onderhoud uitvoeren aan het luchtfilter Het luchtfilter schoonmaken

1. Verwijder het luchtfilterdeksel en verwijder het

luchtfilter. (Fig 30. )

2. Reinig het luchtfilter met een warm sopje van water

en zeep. Zorg dat het luchtfilter droog is wanneer u dit aanbrengt.

3. Vervang het luchtfilter als het zo vuil is dat het niet

meer volledig kan worden gereinigd. Vervang een beschadigd luchtfilter altijd.

4. Als uw product is uitgerust met een schuimluchtfilter,

breng dan luchtfilterolie aan. Breng alleen luchtfilterolie aan op een schuimfilter. Breng geen olie aan op een viltfilter.

2800 - 3200 2800 - 3200 Maximaal vermogen bij toerental min

Maximumsnelheid zuigen min

-- 7500 Emissieduurzaamheidsperiode h 50 50 Geluids- en trillingsgegevens Gelijkwaardig trillingsniveau bij hendels met blaaspijpen en mondstuk (origineel) - zie opmerking 1 m/s

8,3 8,3 Gelijkwaardig trillingsniveau bij hendels met zuigpijpen (origin- eel), links/rechts - zie opmerking 1 m/s

--/-- 6,4/8,3 Gelijkwaardig geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens ISO 22868, uitgerust met blaaspijpen en mondstuk (origineel) dB(A) 94 99 Gelijkwaardig geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens ISO 22868, uitgerust met zuigpijpen (origin- eel) dB(A) -- 99 Geluidvermogensniveau, gegarandeerd (L

dB(A) 107 107 Geluidvermogensniveau, gemeten - zie opmerking 2 dB(A) 106 106 Afmetingen product Gewicht (zonder brandstof maar met blaaspijp en standaard mondstuk gemonteerd) kg 4,3 4,4

239 - 001 - 06.07.2017

67O Opmerking 1: De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s

Opmerking 2: Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/ EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde ge- luidsvermogen ook spreiding in het meetresultaat omvat en de verschillen tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG. Opmerking 3: De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A). Ventilator Eenheid B2126 BV2126 Type Radiale ventilator Radiale ventilator Max. luchtsnelheid, standaard mondstuk km/h 217 217 Max. luchtsnelheid hogesnelheidsmondstuk* km/h 273 273 Luchtvolume blazen cfm 425 425 Luchtvolume zuigen cfm -- 445 *optionele accessoire voor sommige modellen ACCESSOIRES B2126 Goedgekeurde accessoires Type Hogesnelheidsmondstuk 545 119 502

INHOUD VAN DE EG-VERKLARING VAN OVEREENSTEMMING

Wij, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , verklaren onder onze alleenverantwoordelijkheid dat het gerepresenteerde product: Beschrijving Gasoline Blower / Blower- Vacuum Merk Jonsered Platform / Type / Model Platform 125B28HV, ver- tegenwoordigend model B2126, BV2126 Partij Serienummer vanaf 2013 en verder volledig voldoet aan de volgende EU-richtlijnen en - regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EC "betreffende machines" 2014/30/EU "betreffende elektromag- netische compatibiliteit" 2000/14/EC "betreffende geluid buiten- shuis" Toegepaste geharmoniseerde normen en/of technische specificaties zijn als volgt: EN ISO 12100, EN ISO

239 - 001 - 06.07.2017In overeenstemming met richtlijn 2000/14/EC, bijlage V,

staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming. SMP Svensk Maskinprovning AB heeft een vrijwillig typeonderzoek uitgevoerd ten behoeve van Husqvarna AB, onder vermelding van Certificaat van overeenstemming met Machinerichtlijn 2006/42/EC van de Europese Raad. Het certificaat, als vermeld op de ondertekende EG- verklaring van overeenstemming, is van toepassing op alle fabriekslocaties en landen van herkomst, zoals vermeld op het product. Het geleverde product Gasoline Blower / Blower- Vacuum is conform het geteste exemplaar.
