Merk	Jonsered
Model	BV2126
Categorie	Bladblazer / Bladzuiger
Motortype	2-takt, 28 cm³
Nominaal vermogen	0,8 kW
Brandstoftankinhoud	500 cm³
Brandstofmengsel	50:1 (benzine/2-takt olie)
Max. blaassnelheid	8 600 min⁻¹
Max. zuigsnelheid	7 500 min⁻¹
Luchtvolume blazen	425 cfm
Luchtvolume zuigen	445 cfm
Max. luchtsnelheid (standaard mondstuk)	217 km/h
Max. luchtsnelheid (hogesnelheidsmondstuk)	273 km/h
Gewicht (zonder brandstof, met buis en mondstuk)	4,4 kg
Geluidsdrukniveau (blazen)	99 dB(A)
Gegarandeerd geluidsvermogensniveau	107 dB(A)
Elektrodeafstand bougie	0,6 mm
Aanbevolen bougie	RCJ-6Y
Ventilatortype	Radiaal
Inbegrepen accessoires	Blaasbuis, standaard mondstuk, schouderband, opvangzak (BV), zuigbuizen (BV)
Emissieduurzaamheidsperiode	50 h

Veelgestelde vragen - BV2126 JONSERED

Hoe start ik een koude motor op de BV2126?

Druk 10 keer op de primerbal totdat deze begint te vullen. Zet de choke in de stand FULL CHOKE. Draai de snelheidsregelaar volledig tegen de klok in. Houd de machine op de grond, zet de choke in de tussenstand en trek aan het startkabel tot de motor draait. Laat 10 seconden warmlopen, zet de choke dan in de stand OFF CHOKE terwijl u de gashendel ingedrukt houdt. Laat 1 minuut warmlopen.

Welk brandstofmengsel moet ik gebruiken?

Gebruik een mengsel van loodvrije benzine (minimaal 90 RON) en hoogwaardige, luchtgekoelde 2-takt motorolie in een verhouding van 50:1 (2% olie). Bijvoorbeeld: voor 5 liter benzine, voeg 100 ml olie toe. Maak niet meer dan 30 dagen mengsel klaar.

Hoe stel ik het stationair toerental af?

Zorg dat het luchtfilter schoon is en het deksel goed vastzit. Gebruik de stelschroef T (markering 'T') om het stationair toerental af te stellen. Draai rechtsom om het toerental te verhogen, linksom om te verlagen. Het stationair is correct als de motor in alle posities soepel loopt.

Hoe reinig ik het luchtfilter?

Verwijder het luchtfilterdeksel en vervolgens het filter. Was het met warm zeepsop, spoel het af en droog het volledig voordat u het terugplaatst. Als het filter te vuil of beschadigd is, vervang het dan. Als uw model is uitgerust met een schuimvoorfilter, breng dan voorfilterolie aan.

Wanneer moet ik de bougie vervangen?

Controleer de bougie als de motor vermogen verliest, moeilijk start of slecht stationair loopt. Reinig de bougie en controleer de elektrodeafstand (0,6 mm). Gebruik een bougie van het type RCJ-6Y. Vervang de bougie jaarlijks of als deze vervuild is.

Hoe leeg ik de opvangzak in de zuigmodus?

Stop eerst de motor. Open de rits aan de zijkant van de zak en leeg de inhoud. Controleer voor het hervatten van het werk of de zak in goede staat is en de rits goed gesloten is om rondvliegend vuil te voorkomen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd oogbescherming, gehoorbescherming, een stofmasker en antislip laarzen. Houd een veiligheidsafstand van minimaal 15 m tot andere personen en dieren. Richt de mondstuk nooit op personen of dieren. Stop de motor voordat u accessoires verwijdert.

Hoe gebruik ik de zuiger (zuigmodus)?

Monteer eerst de zuigbuizen en de opvangzak zoals aangegeven in de handleiding. Draag de schouderband over de schouder. Start de motor normaal. Zuig bladeren en vuil op door de buis dicht bij de grond te houden. De zak vult zich; leeg hem regelmatig na het stoppen van de motor.

Hoe installeer ik de blaasbuis?

Draai de bevestigingsbout van de buis los met een schroevendraaier. Lijn de rib van de bovenbuis uit met de groef van de luchtuittrede en klik vast. Draai de bout vast. Lijn vervolgens de sleuven van de onderbuis uit met de nokken van de bovenbuis, duw erin en draai rechtsom tot u een klik hoort.

Waar bevindt zich de stopknop?

De stopknop bevindt zich aan de zijkant van het motorhuis (zie figuur 18 in de handleiding). Druk erop en laat los om de motor te stoppen. Hij keert automatisch terug naar de stand AAN. Wacht 7 seconden voordat u opnieuw start.

GEBRUIKSAANWIJZING BV2126 JONSERED

NL Gebruiksaanwijzing 59-69

SV Bruksanvising 70-79

NO Bruksanvisning 80-89

DA Brugsanvisining 90-99

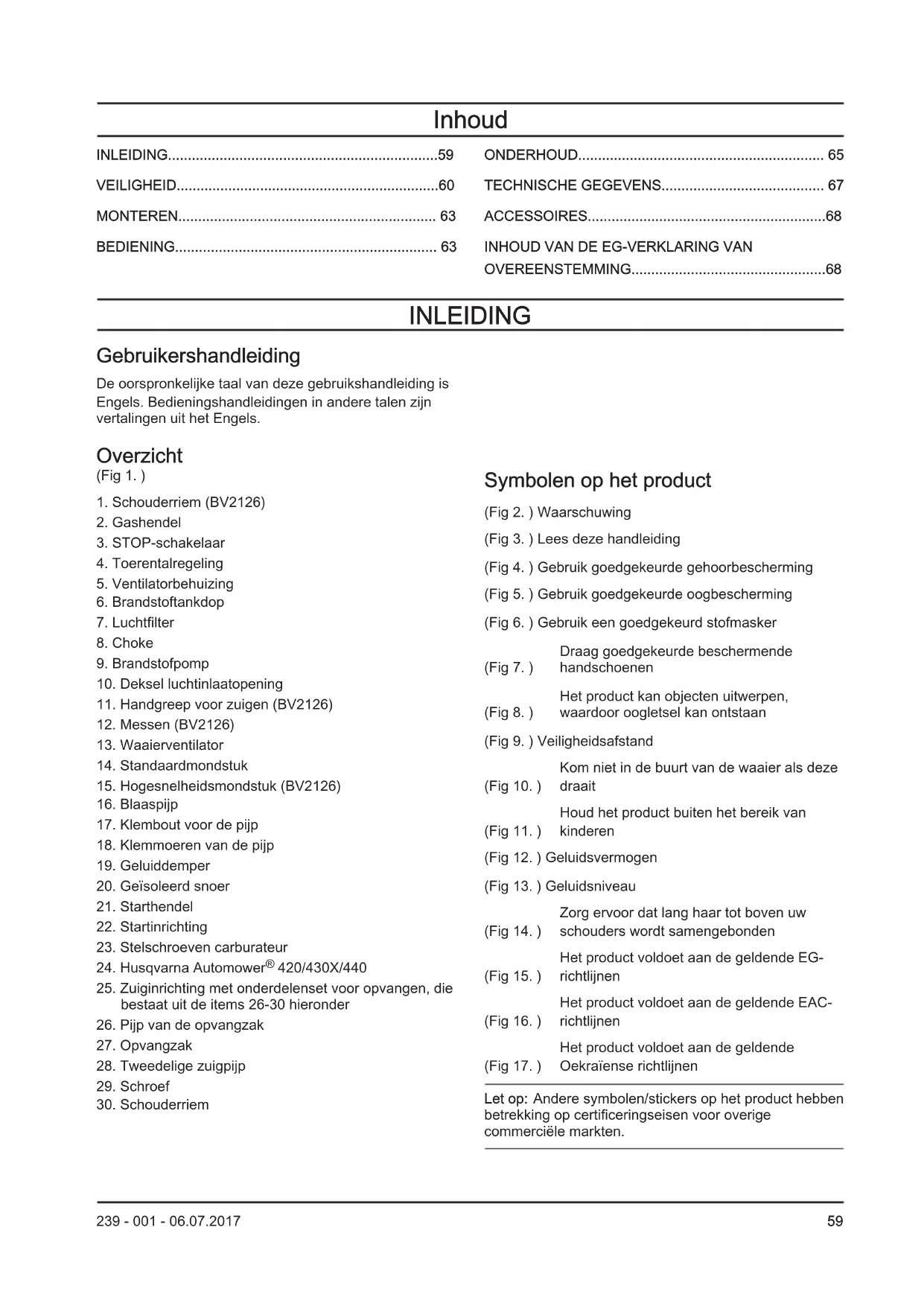

Gebruikershandleiding

De oorspronkelijke taal van deze gebruikshandleiding is Engels. Bedieningshandleidingen in andere talen zich vertalingen uit het Engels.

Overzicht

(Fig 1.)

1. Schouderriem (BV2126)
2. Gashendel
3. STOP-schakelaar
4. Toerentalregeling
5. Ventilatorbehuizing
6. Brandstoftankdop
7. Luchtfilter
8. Choke
9. Brandstofpomp
10. Deksel luchtinlaatopening
11. Handgreep voor zuigen (BV2126)
12. Messen (BV2126)
13. Waaerventilator
14. Standaardmondstuk
15. Hogesnelheidsmondstuk (BV2126)
16. Blaaspijp
17. Klembout voor de pijp
18. Klemmoeren van de pijp
19. Geluideddemper
20. Geisoleerd snoer
21. Starthendel
22. Startinrichting
23. Stelschroeven carburateur
24. Husqvarna Automower® 420/430X/440
25. Zuiginrichting met onderdelenset voor opvangen, die bestaat uit de items 26-30 hieronder
26. Pijp van de opvangzak
27. Opvangzak
28. Tweedelige zuigpijp
29. Schroef
30. Schouderriem

Symbolen op het product

(Fig 2.) Waarschuwing
(Fig 3.) Lees deze handleiding
(Fig 4.) Gebruik goedgekeurde gehoorbescherming
(Fig 5.) Gebruik goedgekeurde oogbescherming
(Fig 6.) Gebruik een goedgekeurd stofmasker

Draag goedgekeurde beschermende (Fig 7.) handschoenen
Het product kan objectenuitwerpen, (Fig 8.) waardoor oogletsel kan ontstaan
(Fig 9.) Veiligheidsafstand
Kom Niet in de buurt van de waaier als deze
(Fig 10.) draait
Houd het product buiten het bereik van
(Fig 11.) kinderen
(Fig 12.) Geluidsvermögen
(Fig 13.) Geluidsniveau

Zorg ervoor dat lang haar tot boven uw

(Fig 14.) schoulders wordstamengebonden

Het product voldoet aan de geldende EG-

(Fig 15.) richtlijnen

Het product voldoet aan de geldende EAC-

(Fig 16.) richtlijnen

Het product voldoet aan de geldende

(Fig 17.) Oekraïense richtlijnen

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciele markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.

• het product een accessoire bevat die nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.

• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

VEILIGHEID

Veiligheidsdefinities

De onderstaande definities geben de mate van ernst\ weer voor elk trefwoord.

WAARSCHUWING: Letsel aan Personen.

OPGELET: Schade aan het product.

Let op: Deze informatie maakt het product eenvoudiger in gebruik.

Algemene veiligheidsinstructies

• Gebruik het product op de juiste manier. Onjuist gebruik leidt möglichk tot letsel of de dood. Gebruik het product uitsluitend voor de taken die in deze handleiding worden genoemd. Gebruik het product Niet voor andere taken.
• Volg de instructies in deze handleiding op. Volg de veiligheidssymbolen en veiligheidsinstrumentes op. Het Niet inucht nemen van de instructies en de symbolen kan leiden tot letsel, schade of de dood.
• Gooi deze handleiding Niet weg. Gebruik de instructies voor het monteren, gebruiken en onderhonden van uw product. Gebruik de instructies voor een correcte installmentie van opzetstukken en accessoires. Gebruik alleen goedgekeurde opzetstukken en accessoires.
• Gebruik nooit een beschadigd product. Neem het onderhoudsschema in acht. Voer alleen onderhoudswerkzaamheden uit waarvoor u in deze handleding een instructie aantreft. Alle overige onderhoudswerkzaamheden要去en door een erkend servicepunt worden uitgevoerd.

• Deze handleiding kan nicht alle situatuies beschrijven die zich voor kuren doen wonneer u dit product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product Niet en voer geen onderhoudwerkzaamheden aan het productuit als u nied zeker bent van de situatie. Neem voor meer informatatie contact op met een productexpert, uw dealer, serviceworkplaats of erkende servicepunt.

• Koppel de bougiekabel los Voordat u het product monteert, het product opslaat of onderhoudswerkzaamheden uitvoert.

• Gebruik het product Niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderden van het product zonder toestemming van de fabrikant. Gebruik alleen onderden die+zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.
• Adem geen dampen in van de motor. Langdurig inademen van de uitlaatgassen van de motor kan een gevaar voor de gezondheid opleveren.
• Start het producte Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal. De uitlaatgassen zijn heet en kuren vonden veroorzaken die tot brand kuren leiden. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
• Wanner u dit product gebruikt, genereert de motor een elektromagnetisch veld. Het elektromagnetische veld kan schade veroorzaken aan medische implantaten. Raadpleeg uw arts en de fabrikant van het medische implantaat voordat u het product gebruikt.
• Laat het product Niet door een kind bedieren. Laat het product Niet bedieren door personen die de instructies Niet hebben gelezen.
• Zorg ervoor dat u personen met een lichamelijke of geestelijkke beperking die het product gebruiken,.altijd in de gaten houdt. Er moet te allen tjije een verantwoordelijkke volwasse aanwezig+zijn.
• Berg het product op in een afgesloten ruimte die nicht toegankelijk is voor kinderen of onbevoegde Personen.
• Het product kan objcten uitwerpen en letsel veroorzaken. Neem de veiligheidsinstrumenties in acht om het risico op letsel of de dood te verlagen.
• Blijf in de buurt van het product wonneer de motor is ingeschakeld.
• De gebruiker van het product is verantwoordelijk indien zich een onceval voordoet.
  Zorg dat er geen onderdelen beschadigd zijn, voordat u het product gebruikt.
• Zorg ervoor dat u minimaal 15m (50 ft) van andere personen en dieren verwijderd bent, voordat u het product gaat gebruiken. Zorg ervoor dat Personen in

aangrenzende gebieden weten dat u het product gaat gebruiken.

• Neem nationale en lokale wetgeving in acht. Deze kan het gebruik van het product in sommige situations beperken of verbieten.

Veiligheidsinstructies voor het gebruik van de bladblazer

• Gebruik het product uitsluitend voor het wegblazen of verwijderen van bladeren en ander vuil op de grond.
• Gebruik het product nooit als u moe of zich bent, of onder invloed van alcohol, drugs of medicijnen verkeert.
• Houd personen en dieren altijd op een afstand van minimaal 15 meter (50 feet) van de gebruiker.
• Het product kan met hoge snelheid objetenuitwerpen die kunnen afketsen en de gebruikerkunnen raken. Dit kan leiden tot oogletsel.
• Wijs Niet met het mondstuk van de blaaspijp in derichting van mensen of dieren.
• Zorg ervoor dat langhaar tot boven uw schoulders wordt samengebonden.
• Zet de motor UIT voordat u accessoires of andere componenten monteert of demonteert.
• Gebruik het product Niet zonder de beschermkap.
• Gebruik dit product Niet als zich personen in het werkgebied bevinden. Schakel het product UIT wanner een person het werkgebied betreedt.
• Gebruik het product Niet in een ruimte met onvoldoende ventilatie. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
• De demper is zeer heet als het product in werkking is, nadat het stoot en wonneer het stationair loopt. Wees voorzichtig in de buurt van brandbare materialen en ontvlambare dampen.
• Raak het gebied rond het inlaatdeksel nicht aan.
  Houd sieraden en loshangende kleding uit de buurt van het inlaatgebied.
• Zorg ervoor dat u alsijd stevig staat en gebruik het product alleen op een veilige en vlakke ondergrond. Gladde of onstabiele oppervlakken, zoals ladders, können verlies van evenwicht of controleveroorzaken.
• Gebruik dit product Niet op hoogte, zoals op een dak.
  Zet het product vast tijdens transport.
• Gebruik het productuitsluitend op aanbevolen tijden. Volg deplaatselijke regelgeving. De gebruikelijke aanbevelingen zijn van 9:00 tot 17:00 op maandag tot en met zaterdag.
• Gebruik het product op het laagst möglichke toerental om het werk te doen.
• Zorg dat u nicht kuant vallen wanner u het product gebruikt. Buig u Niet voorover ofchterover wanner u het product bedient.

Zorg ervoor dat het product in goede staat verkeert voordat u het gebruikt, vooral de demper, luchtinlaat en het luchtfilter.
- Verwijder los vuil op de grond met een hark of een bezem voordat u het product gebruikt.
- Als het werkgebied vies is, spuit u het schoon met een slang.
- Gebruik het product als alternatif voor een slang om water te besparen.
- Blaas vuil op een veilige manier weg. Kijk UIT voor kinderen, dieren, open vensters of voertuigen.
- Richt het product Niet op planten die gemakkelijk beschadigd können rake.
- Blaas nicht in de richting van objecten zoals muren, grote stenen, voertuigen en hekken.
- Blaas bij binnenhoeken weg van de hoek enaar het midden van het werkgebied. Anders kan vuil in uw gezichtterechtkommen en oogletselveroorzaken.
- Gebruik het volledige verlangstuk van het blaasmondstuk zodate de luchtstroom dicht bij de grond blijft.
- Omstanders要去 oogbescherming dragen.
- Gooi het vuil in de vuilnisbak na gebruik van het product.

Veiligheidsinstructies voor het gebruik van de bladzuiger

• Voorkom schade aan de ventilator. Zuig geen grote voorwerpen aan zoals hout, blikjes, stukken rubber of Lange stukken touw.
• Zorg ervoor dat de zuigpijp geen contact maakt met de grond.
• Zet de motor uit en ontkoppel de bougiedop voordat u materiaal verwijdert dat een blokkering of verstopping verooorzaakt.

Persoonlijke beschermingsmiddelen

• Gebruik alkijd de juiste persoonlijke beschermingsmiddelen wonneer u het product gebruikt. De persoonlijke beschermingsmiddelen nemen het risico op letsel Niet weg. De persoonlijke beschermingsmiddelen verlagen de ernst van het letsel indien zich een ongeval voordoet.
• Gebruik alk'tijd goedgekeurde oogbescherming wanner u het product gebruikt.
• Bedien het product Niet op blote voeten of met open schoenen. Gebruik.altijd antislipplaarzen voor zwaar gebruik.
• Draag een lange broek van stevige stof.
• Gebruik indien nodig goedgekeurde beschemende handschoenen.
• Gebruik een helm als er objcten op uw hoofd können vallen.

• Gebruik alg'tijd goedgekeurde gehoorbescherming wanneer u het product gebruikt. Langdurig lawaai kan gehooorverlies veroorzaken.

• Draag.altijd een goedgekeurd stofmasker als u het product in een stoffige omgeving gebruikt.
  Zorg ervoor dat u een EHBO-kit bij de hand hebt.

Veiligheidsvoorzieningen op het product

Zorg ervoor dat u regelmatig onderhoudswerkzaamhedenuitvoert aan het product.

• De levensduur van het product neemt toe.
• Het risico van ongevallen neemt af.

Laat het product regelmatig door een erkende dealer of een erkend servicepunt controleren, zDat er aanpassingen en reparations uitgevoerd nutzen worden.

• Gebruik geen product met beschadigde beschemmingsmiddelen. Als het product beschadigd is, neemt u dan contact op met een erkend servicepunt.

Stopschakelaar

Start de motor. Controller of de motor stopt wanner u de stopschakelaar in de stop-stand zet.

(Fig 18.)

Geluiddemper

WAARSCHUWING: Raak de geluiddempo.
niet aan wonneer hij warm is. De geluiddempo is erg heet als de motor draait en nadat bye is gestopt. Aanraken van de geluiddempo kan brandwonden
veroorzaken.

• Gebruik geen motor met een beschadigde geluiddemper. Een beschadigde geluiddemper maar het geluidniveau stijgen en vergroot het risico van brand. Zorg dat er een brandblusser in de buurt is.
• Controller regelmatig of de geluiddempoan het product is bevestigd.
• Raak de motor en de geluiddempo net aan verwij de motor is ingeschakeld. Raak de motor en de geluiddempo eenijdje Niet aan nadat de motor is uitgeschakeld. Hete oppervlakken können letselveroorzaken.
• Een hete geluidemper kan brand veroorzaken. Let op als u het product in de buurt van ontvlambare vloeistoffen of dampen gezruikt.
• Raak geen onderdelen van de geluiddempo aan als de geluiddempo beschadigd is. De onderdelen konnen kankerverwekkende chemicalien bevatten.
• Sommige bladblazermodellen haben een vonkenschem. Reinig en verrang het scherm met een bepaalde regelmaat. Zie het hoofdstuk Onderhoud (ONDERHOUD op pagina 65).(Fig 19.)

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen. Verwijder ongewenste brandstof van het product.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaamterecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaamterecht komt, verwijder deze dan met water en zeep.
• Start de motor nicht als u brandstof op het product of op uw lichaam hebt gemorst.
• Start het product Niet als er sprake is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze kannen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letseveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koalmonoxide.
• Draai de tankdop goed vast, zodate er geen brand kan ontstaan.
• Verplaats het product minstens 3m (10 ft) van deplaats waar u de brandstoffank hebt gezuld, voordat u het product start.
• Doe Niet te veel brandstof in de brandstoftank.
  Zorg dat er geen brandstof worden gemorst wanner u het product of de jerrycan met brandstof verplaatst.
• Plaats het product of de jerrycan met brandstof Niet op eenplaats waar deze worden blootgesteld aan open vuur, vonden waakvlammen. Zorg dat er geen open vuur aanwezig is in de opslagruimte.
• Gebruik alleen goedgekeurde jerrycans voor het verplaatsen of opslaan van brandstof.
• Leeg de brandstoftank voordat het product gedurende langearend wordt opgeslagen. Neem lokale wetgeving in acht voor het afvoeren van brandstof.
• Reinig het product voordat het gedurende langeijd wordt opgeslagen.
• Verwijder de bougiekabel voordat het product worden opgeslagen, zodate moten Niet onbedoeld kan starten.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Onjuist onderhoud kan leiden tot aanzienlijke schade aan de motor of ernstig letselveroorzaken.

De eigenaar is verantwoordelijk voor het uitvoeren van alle vereiste onderhoudswerkzaamheden, zoals beschreiben in de gebruikersaanwijzing. Koppel eerst de bougie los voordat u onderhoudswerkzaamheden gaat uitvoeren. Maak de bougie Niet los voor het afstellen van de carburateur.

MONTEREN

WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert.

WAARSCHUWING: Schakel de motor uit voordat u de pijpen aan het product bevestigt.

De blaaspijp en het mondstuk op het product monteren

Let op: De bout要去 voldoende los waar om de blaasijp in de uitlaatopening van de bladblazer teplaatsen. Draai de bout linksom met een schroevendraaier om hem los te draaien.

1. Lijn de rib op de bovenste blaaspijp uit met de groef in de uitlaatopening van de bladblazer. Schuif de pijp op+zijnplaats.
2. Draai de bout rechtsom met een schroevendraaier om de pijp vast te zetten.

Let op: Gebruik geen gereedschap voor de moer.

1. Lijn de gleuven op de onderste blaaspijp uit met de nokken op de bovenste blaaspijp. Schuif de onderste blaaspijp op de bovenste blaaspijp.
2. Draai de onderste blaaspijp rechtsom totdat deze vastklikt.

De opvangzak met de verschillende zuigpijpen monteren

De zuiginrichting is een accessoire die wordt meegeleverd bij bepaalde modellen.

1. Open de opvangzak. Haal de pijp van de opvangzakuit de zak en bevestig hem aan aanzuigopening.Zorg ervoor dat het elastiek in de groef is geplaatst.Sluit de rits van de zak.
2. Verwijder de blaaspijp en monteer de pijp van de opvangzak. Monteer de pijpklembout en draai deze vast. Maak de draagriem vast aan de beugels van de opvangzak.
3. Lijn de pijl op de onderste zuigpijp uit met de pijl op de bovenste zuigpijp. Schuif de onderste zuigpijp ongeveer 7 cm (3 inch) in de bovenste zuigpijp. Duw door totdat de onderste pijp stevig in de bovenste pijp vastzit. Bevestig beiden pijpen aan elkaar met de bijigeleverde schroef.
4. Open het deksel met een schroevendraaier. Plaats de schroevendraaier bij de pijl op het deksel van de aanzuigopening. De pijl staat onder de dekselrand tegenover het scharnier.
5. Duw de zuigpijpen in de grote opening aan de onderkant van de bladblazer. Breng de lipjes in een lijn met de sleuven in de buizen. Draai de pijp tot de bajonetkoppeling vastklikt. De slotssymbolen要去en uitgelijnd়.

BEDIENING

WAARSCHUWING: Lees en begrijp het hoofdstuk over veiligheid voordat u het product gebruikt.

Brandstof

Brandstof gebruiken

OPGELET: Dit product heeft een tweetaktmotor. Gebruik een meldsel van benzine en tweetakt-motorolie. Zorg dat u de juiste hoeveelheid olie gebruikt in het meldsel. Door een onjuiste verhouding van benzine en olie kan de motor beschadigd raken.

Benzine

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

OPGELET: Gebruik geen benzine met een ethanolgehalte van meer dan 10% (E10).Dit kan schade aan het product veroorzaken.

• Gebruik algijd neue loodvrijne benzine met een minimaal octaangetal van RON 90 (87 AKI) en een ethanolgehalte van minder dan 10% (E10).

• Gebruik benzine met een hoger octaangetal als u het product regelmatig gebruikt met een hoog motortoerental.

Tweetakt-motorolie

• Gebruik alleen hoogwaardige tweetakt-motorolie.
  Gebruik alleen motorolie voor luchtgekoelde tweetakt-motorolie.
• Gebruik geen andere typen olie.
  Mengverholding 50:1 (2%)

Benzine Olie
1 U.S. Gal. 77 ml (2,6 oz)
1 UK Gal. 95 ml (3,2 oz)
5 I 100 ml (3,4 oz)

Brandstof mengen

Let op: Gebruik.altijd een schone jerrycan wanner u brandstofGaat mengen.

Let op: Maak een hoeveelheid brandstofmengsel voor maximaal 30 dagen.

1. Voeg de helft van de hoeveelheid benzine toe.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel om de stoffen te mengen.
4. Voeg de resterende hoeveelheid benzine toe.
5. Schud het brandstofmengsel om de stoffen te mengen.
6. Vul de brandstoftank.

Brandstof vullen

• Gebruik algijd een jerrycan met een anti-morssschenktuit.
• Als er brandstof op de jerrycan aanwezig is, dan verwijdert u de ongewenste brandstof en LAST u de jerrycan drogen.
  Zorg dat het oppervlak rond de tankdop schoon is.
• Schud de jerrycan voordat u het brandstofmengsel in de brandstoffank LASTLOPEN.

Starten en stoppen

Voordat u de motor start

• Controller het product op ontbrekende, beschadigde, loszittende of versleten onderdelen.
• Controller de opvangzak. Controller de opvangzak nicht beschadigd is en of de rits damit is.
• Controller de moeren, schroeven en boute.
• Controller het luchtfilter.

• Controller of de gashendel maar behoren werkst.

• Controller of de stopschakelaar maar behoren werkst.

• Controller het product op brandstoflekkage.

Koude motor starten

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

OPGELET: Houd het product Niet gegen met uw voet.

OPGELET: Trek het startkoord nicht hebelaaluit tot aan de eindpositie.Laat de startkoordhendel Niet los wanner het startkoord is uitgetrokken.Dit kan tot beschadiging van het product leiden.

Let op: Wonneer de motor stopt, zet u de chokehendel in de gesloten stand en voert u de stappen voor het starten opnieuwuit.

1. Vul de brandstoftank met een zuiver brandstofmengsel.
2. Druk 10 keer op het balgje van de brandstofpomp totdat er brandstof in het balgje komt. Het balgjemag Niet vol raken met brandstof.(Fig 20.)
3. Zet de chokehendel tot boven de stand FULL CHOKE (gesloten stand).(Fig 21.)
4. Zet de variabile snelheidsregeling volledig linksom. (Fig 22.)
5. Druk de machinebehuizing met uw linkerhand gegen de grond.
6. Zet de chokehendel in de stand 1/2 en trek aan de startkoordhendel totdat de motor start en loopt.(Fig 23.)
7. Laat de motor ongeveer 10 seconden draaien.
8. Houd de gashendel volledig ingedrukt gedurende alle volgende stappen.
9. Zet de chokehendel in de stand OFF CHOKE (open stand).(Fig 24.)
10. Laat de motor 1 minuut warmdraaien.

Warme motor starten

1. Houd de gashendel ingedrukt.
2. Zet de chokehendel in de stand 1/2.
3. Trek snel aan de startkoordhendel verwijl u aan de gashendel trekt totdat de motor start en draait.
4. Zet de chokehendel in de stand OFF CHOKE (open stand).

De motor uitschakelen

• Druk op de STOP-schakelaar van de motor en LAST deze los. De schakelaar keert automatisch terug in

de stand aan (ON). Wacht 7 seconden voordat u het product opnieuw probeert te starten om ervoor te zorgen dat de schakelaar worden teruggezet.

Een mondstuk gebruiken

• Gebruik het standard Mondstuk als precise en een hoge luchtstroom concentratie nodig is.(Fig 25.)
• Gebruik het hogesnelheidsmondstuk wanner een bredere luchtstroom en große luchtsnelheid nodig is. (Fig 26.)

Het blaasmondstuk afstellen

1. Draai het mondstuk maar links om de bajonetsluiting los te make.
2. Beweeg het mondstuk waar de gewenste positie.
3. Draai het mondstuk waar rechts tot u een klik voelt.

Zuigen

Trek de benodigde veiligheidsuitrusting aan voordat u gaat zuigen.

WAARSCHUWING: Zorg ervoor dat de opvangzak Niet beschadigd is en dat de rits dicht is voordat u het apparaat gaat gebruiken. Gebruik geen beschadigde zakken. Dit voorkomt schade veroorzaakt door rondvliegend vuil. Bediening met de linkerhand verhoogt het risico. Laat uw

licham Niet gegen het gebied rond de uitlaat komen.

WAARSCHUWING: Start de blazer nicht als het deksel van de aanzuigopening open of beschadigd is (behalte als de zuigpijp is gemonteerd).

Tijdens het werkken met de bladblazer moet de opvangzak gesteund worden door de draagriem. De riem moet over de schouder worden gedragen.
- Start de bladblazer. Volg de instructies in het hoofdstuk over starten en stoppen Voordat u de motor start op pagina 64. Lees de veiligheidsinstrumenties goed door VEILIGHEID op pagina 60.

De opvangzak legen

WAARSCHUWING: Controller algtd de opvangzak. Zorg ervoor dat deze nicht beschadigd is en dat de rits dicht is voordat u het apparaat gaat gebruiken. Gebruik nooit een beschadigde zak. Er bestaat dan risico op letsel vanwege rondvliegend vuil. Wees voorzichtig als u het product met uw linkerhand bedient. Raak nooit het gebied rond de uitlaat aan.

1. Stop het apparaat.
2. Open de rits aan de zijkant.
3. Maak de opvangzak leeg.

ONDERHOUD

WAARSCHUWING: Lees en begrijp het hoofdstuk over veiligheid voordat u gaat reinigen of reparations of onderhoud gaatuitvoeren.

Onderhoudsschema

Houd u aan het onderhoudsschema. De intervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen wijken af als u het product Niet dagelijks gebruikt. Voer alleen onderhoudswerkzaamheden uit die in deze handleiding worden beschreiben. Neem voor overige onderhoudswerkzaamheden die nicht in deze handleiding worden beschreiben contact op met een erkend servicepunt.

Dagelijks onderhoud

• Reinig de externe oppervlakken.
• Controller of de snelheidsregeling en de gashendel correct werken. Vervang beschadigde onderdelen.
• Controller de stopschakelaar. Vervangen indien nodig.
• Controller het stationaire toerental.

Maak het luchtfilter schoon. Vervangen indien nodig.
- Zorg ervoor dat het deksel van de aanzuigopening in gesloten stand kan worden vastgezet. Zorg ervoor dat de waaier schoon is.
- Draai alle moeren en bouteen aan.
- Controller of de behuizingen geen scheuren vertonen.
- Zorg ervoor dat de opvangzak Niet beschadigd is en dat de rits werkct. Vervang de zak indien nodig.

Wekelijks onderhoud

• Controller de staat van de starterinrichting, het startkoord en de spanveer. Vervang alle beschadigde onderdelen.
• Controller de staat van de luchtinlaat bij de starterinrichting. Verwijder rommel als de luchtinlaat verstopt zit.
  Maak de bougieuitwendig schoon.Verwijder deze en controller de afstand tussen de elektroden.Stel de afstand in op 0,6 mm (0,024 inch) of cervang de bougie.

• Reinig de bladen van de waaier.

• Reinig het vonkenscherm en verrang het indien nodig (niet op dampers met een katalysator).

• Reinig het gebied rond de carburateur.
  Maak het luchtfilter schoon.

Maandelijks onderhoud

• Controller de greed van het startkoord en het startkoord.
  Maak de brandstoftank schoon.
• Reinig de carburateur en de directe omgeving ervan.
• Reinig de bladen van de waaier.
• Controller de brandstofleidingen op scheurtjes of andere beschadigingen. Vervang deze indien nodig
• Vervang het brandstofffilter in de brandstoffank.
• Controller alle kabels en aansluitingen.
• Vervang de bougie.
• Vervang het luchtfilter.

Jaarlijksonderhoud

• Controller de bougie.
• Reinig de externe oppervlakken van de carburateur en de aangrenzende delen.
• Reinig het koelsystem.
• Controller het vonkenschem.
• Controller het brandstofffilter.
• Controller de brandstofslang op schade.
• Controller alle kabels en aansluitingen.

Onderhoud na 50 ur

Zorg dat de geluiddemper worden gerepareerd of verrangen door een erkend servicepunt.

Stationair toerental afstellen

Zorg dat het luchtfilter schoon is en dat het luchtfilterdeksel is aangebracht voordat het stationaire toerental worden afgesteld.
- Stel het stationaire toerental af met de bijbehorende T-stelschroef met de markering "T". (Fig 27.)
- Het stationaire toerental is just wonneer de motor in alle standen soepel draait.
1. Draai de stelschroef rechtsom voor een hogere stationair toerental.
2. Draai de stelschroef linksom voor een lagere stationair toerental.

Onderhoud uitvoeren aan het vonkenscherm

Gebruik een staalborstel om het vonkenscherm te reinigen.

Koelsysteme renigen

Reinig de onderdelen van het koelsystem met een borstel. (Fig 28.)

Bougie controlleren

OPGELET: Gebruik.altijd hetjuiste bougietype. Een verkeerd type bougie kan schade aan het productveroorzaken.

• Controller de bougie als de motor weinig vermogen heeft, nicht gemakkelijk te starten is of stationair Niet goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental alttijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deutsche vuil is en controllerer of de afstand tussen de elektronen correct is, zie TECHNISCHE GEGEVENS op pagina 67. (Fig 29.)
- Vervang de bougie indien nodig.

Onderhoud uitvoeren aan het luchtfilter

Het luchtfilter schoonmakeen

1. Verwijder het luchtfilterdeksel en verwijder het luchtfilter. (Fig 30.)
2. Reinig het luchtfilter met een warm sopje van water en zoep. Zorg dat het luchtfilter droog is wanner u dit aanbrengt.
3. Vervang het luchtfilter als het zo vuil is dat het nicht更是 volledig kan worden gereinigd. Vervang een beschadigd luchtfilter.altijd.
4. Als uw product is uitgerust met een schuimluchtfilter, breng dan luchtfilterolie aan. Breng alleen luchtfilterolie aan op een schuimfilter. Breng geen olie aan op een viltfilter.

TECHNISCHE GEGEVENS

	eenheid B	2126(125B28HV)	BV2126(125B28HV)
Motorspecificities
Cilinderinhoud cm	3	28 28
Elektrodenafstand mm 0,6 0,6
Inhoud brandstoftank cm	3	500 500
Stationair toerental min	-1	2800 - 3200 2800 -	3200
Maximaal vermogen bij toerental min	-1	8000 8000
Uitgangsvermogen kW 0,8 0,8
Bougie RCJ-6Y RCJ-6Y
Maximumsnelheid blazen min	-1	8600 8600
Maximumsnelheid zuigen min	-1	--	7500
Emissieduurzaamheidsperiode	h	50 50
Geluids- en trillingsgeevens
Gelifkwaardig trillingsniveau bij hendels met blaaspijpen en mondstuk (origineel) - zie opmerking 1	\( m/s^2 \)	8,3 8,3
Gelifkwaardig trillingsniveau bij hendels met zuigpijpen (origin-eel), links/rechts - zie opmerking 1	\( m/s^2 \)	--/--	6,4/8,3
Gelifkwaardig geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens ISO 22868,uitgerust met blaaspijpen en mondstuk (origineel)	dB(A)	94 99
Gelifkwaardig geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens ISO 22868,uitgerust met zuigpijpen (origin-eel)	dB(A)	--	99
Geluidvermögensniveau,gegarandeerd \( (L_{WA}) \)-zie opmerking 2	dB(A)	107 107
Geluidvermögensniveau,gemeten-zie opmerking 2 dB(A)	106 106
Afmetingen product
Gewicht (zonder brandstof maar met blaaspijp en standard Mondstuk gemonteerd)	kg 4,3 4,4

Opmerking 1: De gerapporteerde gegevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2 .

Opmerking 2: Geluidsemissie aan de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschilussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook spreiding in het meetresultaat omvat en de verschillenussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

Opmerking 3: De gerapporteerde gegevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Ventilator Eenheid B2126 BV2126
Type Radiale ventilator Radiale ventilator
Max. luchtnelheid, standaard mondstuk km/h 217 217
Max. luchtnelheid hagesnelheidsmondstuk* km/h 273	273
Luchtvolume blazen cfm 425 425
Luchtvolume zuigen cfm -- 445
*optionele accessoire voor sommige modellen

ACCESSIONS

B2126
Goedgekeurde accessoires Type
Hogesnelheidsmondstuk 545 119 502

INHOUD VAN DE EG-VERKLARING VAN OVEREENSTEMMING

Wij, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, verklaren onder onsze alleenverantwoordelijkheid dat het gerepresenteerde product:

Beschrijving Gasoline Blower / Blower-Vacuum
Merk Jonsered
Platform / Type / Model Platform 125B28HV, ver-tegenwoordigend model B2126, BV2126
Partij	Serienummer vanaf 2013 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening	Beschrijving
2006/42/EC	"betreffende machines"
2014/30/EU	"betreffende elektromagnetische compatibilität"
2000/14/EC	"betreffende geluid bietenshuis"

Toegepaste geharmoniseerde normen en/of technische
specificaties zich als volgt: EN ISO 12100, EN ISO
1186-1,CISPR 12,ISO 14982

In overeenstemming met richtig 2000/14/EC, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming.

SMP Svensk Maskinprovning AB heeft een vrijwillig typeonderzoek uitgevoerd ten behoeve van Husqvarna AB, onder vermeling van Certificaat van overeenstemming met Machinerichtlijn 2006/42/EC van de Europese Raad.

Het certificaat, als vermeld op de ondertekende EGverklaring van overeenstemming, is van toepassing op alle fabriekslocaties en landen van herkomst, zoals vermeld op het product.

Het geleverde product Gasoline Blower / BlowerVacuum is conform het geteste exemplaar.

Innehåll

INTRODUKTION. 70

UNDERHALL 76

SAKERHET. 71

TEKNISKA DATA. 77

MONTERING. 73

TILLBEHOR. 78

ANVÄNDNING. 74

INNEHÄLLET I EG-FÖRSÄKRAN OM
ÖVERENSSTÄMMELSE 78

INTRODUKTION

Bruksanvisning

Garus matus sasieniet, lai tie butu virs

(Fig 14.) pleciem

Dispositive de protectie la produs

Originele instructies

Bruksanvisning i original
