РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BV2126 JONSERED

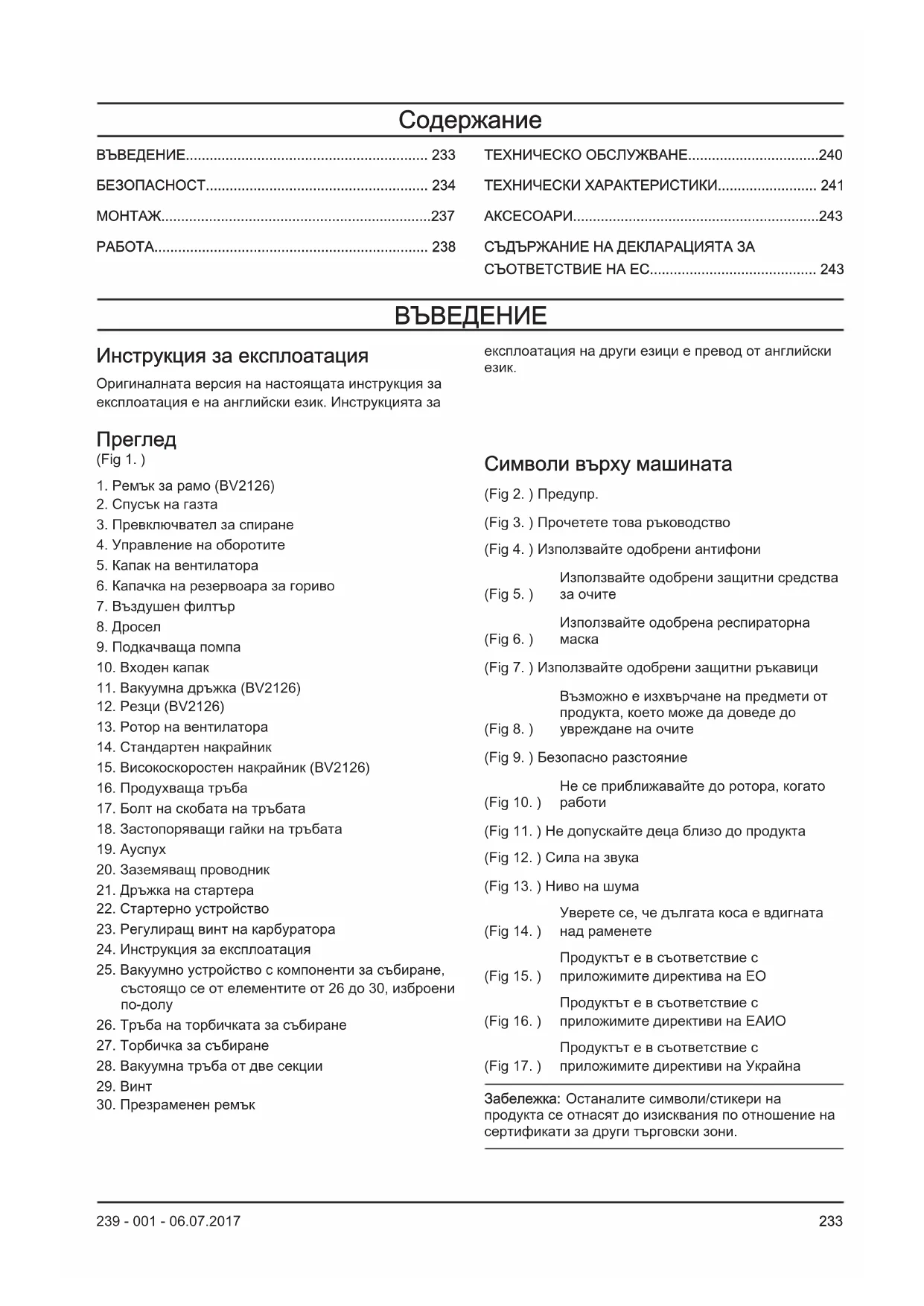

Ръководство за експлоатация 233-243

1. Остановите изделие.

Инструкция за експлоатация Оригиналната версия на настоящата инструкция за експлоатация е на английски език. Инструкцията за експлоатация на други езици е превод от английски

1. Ремък за рамо (BV2126)

3. Превключвател за спиране

11. Вакуумна дръжка (BV2126)

15. Високоскоростен накрайник (BV2126)

16. Продухваща тръба

17. Болт на скобата на тръбата

18. Застопоряващи гайки на тръбата

20. Заземяващ проводник

21. Дръжка на стартера

25. Вакуумно устройство с компоненти за събиране,

състоящо се от елементите от 26 до 30, изброени

26. Тръба на торбичката за събиране

27. Торбичка за събиране

28. Вакуумна тръба от две секции

30. Презраменен ремък

Символи върху машината (Fig 2. ) Предупр. (Fig 3. ) Прочетете това ръководство (Fig 4. ) Използвайте одобрени антифони (Fig 5. ) Използвайте одобрени защитни средства

(Fig 6. ) Използвайте одобрена респираторна

(Fig 7. ) Използвайте одобрени защитни ръкавици (Fig 8. ) Възможно е изхвърчане на предмети от продукта, което може да доведе до увреждане на очите (Fig 9. ) Безопасно разстояние (Fig 10. ) Не се приближавайте до ротора, когато

(Fig 11. ) Не допускайте деца близо до продукта (Fig 12. ) Сила на звука (Fig 13. ) Ниво на шума (Fig 14. ) Уверете се, че дългата коса е вдигната над раменете (Fig 15. ) Продуктът е в съответствие с приложимите директива на ЕО (Fig 16. ) Продуктът е в съответствие с приложимите директиви на ЕАИО (Fig 17. ) Продуктът е в съответствие с приложимите директиви на Украйна

Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за други търговски зони.

239 - 001 - 06.07.2017

233О Отговорност за вреди, причинени от

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган. БЕЗОПАСНОСТ Дефиниции за безопасност Дефинициите по-долу предоставят нивото на сериозност за всяка една предупредителна дума. ПРЕДУПРЕЖДЕНИЕ: Нараняване на

Тази информация прави продукта по- лесен за използване. Общи инструкции за безопасност

• Използвайте правилно продукта. Нараняване или смърт е възможен резултат от неправилната употреба. Използвайте продукта само за задачите, описани в настоящето ръководство. Не използвайте продукта за други задачи.

• Спазвайте инструкциите в тази инструкция за експлоатация. Спазвайте символите за безопасност и инструкциите за безопасност. Ако операторът не спазва инструкциите и символите, резултатът може да е нараняване, повреда или

• Не изхвърляйте тази инструкция за експлоатация. Използвайте инструкциите за сглобяване, за да експлоатирате и да поддържате продукта в добро състояние. Използвайте инструкциите за правилния монтаж на приспособления и принадлежности. Използвайте само одобрени приспособления и принадлежности.

• Не използвайте повреден продукт. Спазвайте графика за техническо обслужване. Извършвайте само дейностите по техническо обслужване, за които намерите инструкция в тази инструкция за експлоатация. Одобрен сервизен център трябва да извърши всички други дейности по техническо обслужване.

• Тази инструкция за експлоатация не може да включва всички ситуации, които биха могли да възникнат при използване на продукта. Бъдете внимателни и се осланяйте на здравия си разум. Не работете с продукта и не извършвайте техническо обслужване, ако не сте сигурни относно ситуацията. Говорете с експерт по продукта, Вашия дилър, сервиз или одобрен сервизен център за информация.

• Разкачете проводника на запалителната свещ преди сглобяване на продукта, поставяне на продукта за съхранение или техническо обслужване.

• Не използвайте продукта, ако е променен спрямо първоначалните му спецификации. Не сменяйте част на продукта без одобрение от производителя. Използвайте само части, които са одобрени от производителя. Нараняване или смърт е възможен резултат от неправилното техническо обслужване.

• Не вдишвайте изпарения от двигателя. Продължителното вдишване на отработените газове от двигателя е опасно за здравето.

• Не стартирайте продукта на закрито или близо до запалими материали. Отработените газове са горещи и биха могли да съдържат искри, които да предизвикат пожар. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Когато използвате този продукт, двигателят създава електромагнитно поле. Електромагнитното поле може да предизвика повреда на медицински импланти. Говорете с Вашия лекар или с производителя на медицинския имплант, преди да започнете работа с продукта.

• Не позволявайте на деца да работят с продукта. Не позволявайте на лице, което не е запознато с инструкциите, да работи с продукта.

• Уверете се, че винаги наблюдавате лица с намален физически или умствен капацитет, които използват продукта. Отговорен възрастен трябва да бъде там през цялото време.

• Заключете продукта в зона, до която нямат достъп деца и неодобрени лица.

239 - 001 - 06.07.2017• Продуктът може да изхвърля предмети и да

причини нараняване. Спазвайте инструкциите за безопасност, за да намалите опасността от нараняване или смърт.

• Не се отдалечавайте от продукта, когато двигателят работи.

• Операторът на продукта е отговорен при възникването на инцидент.

• Уверете се, че частите не са повредени, преди да използвате продукта.

• Уверете се, че сте на разстояние от най-малко 15 m (50 ft) от други лица или животни, преди да използвате продукта. Уверете се, че лице в близост до Вас е наясно, че ще използвате

• Направете справка с националните или местните закони. Те биха могли да предотвратят или ограничат работата на продукта при определени

Инструкции за безопасност при работа с компресорното оборудване

• Използвайте продукта само за издухване или отстраняване на листа и други отпадъци по

• Не работете с продукта, когато сте уморени, болни или под въздействието на алкохол, наркотици или лекарства.

• Не допускайте странични наблюдатели, нито животни на по-малко от 15 m (50 ft) от оператора, използващ продукта.

• Възможно е от продукта да изхвърчат предмети с висока скорост, които може да рикошират и да ударят оператора. Това може да доведе до увреждане на очите.

• Не насочвайте накрайника на компресорното оборудване по посока хора или животни.

• Уверете се, че дългата коса е вдигната над

• Спирайте двигателя преди монтиране или демонтиране на приспособления или други компоненти.

• Не работете с продукта без предпазителя.

• Не работете с продукта, ако има хора в работната зона. Спрете продукта, ако в работната зона влезе човек.

• Не работете с продукта на места с недостатъчен въздушен поток. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или вдишване на въглероден окис.

• Ауспухът е извънредно горещ, докато продуктът работи, включително при обороти на празен ход, както и след като спре. Внимавайте в близост до запалителни материали или изпарения.

• Не докосвайте зоната на входния капак. Украшения и широки дрехи трябва да са далеч от зоната на входния отвор.

• Винаги стъпвайте стабилно и работете с продукта само на сигурна и равна повърхност. Хлъзгавите или нестабилни повърхности, като например стълби, могат да предизвикат загуба на баланс или контрол.

• Не работете с продукта, когато се намирате на високо място, например на покрив.

• Обезопасете продукта при транспортиране.

• Работете с продукта само в препоръчаните часове. Съблюдавайте местните разпоредби. Обикновено препоръките са от 09:00 до 17:00 ч. от понеделник до петък.

• При работа с продукта използвайте най-ниските възможни обороти, необходими за конкретната

• Уверете се, не можете да паднете, когато използвате продукта. Не накланяйте при работа с

• Уверете се, че продуктът е в добро състояние, преди да започнете работа с него, най-вече ауспухът, смукателният въздухопровод и въздушният филтър.

• Разровете отпадъците по земята с гребло или метла, преди да включите продукта.

• Ако работната площ е замърсена, напръскайте я

• Продуктът може да се използва вместо маркуч за спестяване на вода.

• Издухвайте отпадъците безопасно. Внимавайте за деца, домашни любимци, отворени прозорци или превозни средства.

• Не насочвайте продукта към крехки растения.

• Не насочвайте духалката към обекти от рода на стени, големи камъни, превозни средства или

• Ако работите в ъглови части, издухвайте от ъгъла към центъра на работната зона. В противен случай е възможно отпадъците да Ви ударят в лицето и да предизвикат увреждане на

• Използвайте пълния удължител на накрайника, така че въздушният поток да бъде близо до

• Необходимо е страничните наблюдатели да носят защитни средства за очите.

• След използване на продукта изхвърлете отпадъците в контейнерите за боклук. Инструкции за безопасност при работа със смукалката

• Пазете вентилатора от повреда. Не засмуквайте големи и твърди отпадъци от сорта на парчета дърво, кутии, каучуков мулч или дълги части от

• Не позволявайте на вакуумната тръба да докосне

235• Спрете двигателя и разкачете лулата на запалителната свещ, преди да премахнете пречката или задръстващия материал.

Лични предпазни средства

• Винаги използвайте правилните лични предпазни средства, когато работите с продукта. Личните предпазни средства не елиминират опасността от нараняване. Личните предпазни средства намаляват степента на нараняване при възникването на инцидент.

• Винаги използвайте одобрени защитни средства за очите, когато работите с продукта.

• Не работете с продукта с голи крака или с отворени обувки. Винаги използвайте устойчиви на плъзгане ботуши за тежък режим на работа.

• Използвайте дълги панталони от здрав плат.

• Ако е необходимо, използвайте одобрени защитни ръкавици.

• Използвайте каска, ако е възможно, за да се предпазите от падащи на главата предмети.

• Винаги използвайте одобрени антифони, когато работите с продукта. Продължителният шум може да доведе до загуба на слуха, причинена от

• Винаги използвайте одобрена респираторна маска, докато работите с продукта в запрашени

• Уверете се, че близо до Вас има комплект за първа помощ. Устройства за безопасност на

• Уверете се, че редовно извършвате техническо обслужване на продукта.

• Срокът на експлоатация на продукта се

• Рискът от злополука намалява. Позволете на одобрен дилър или одобрен сервизен център да извършва редовна проверка на продукта за корекции или ремонтни дейности.

• Не използвайте продукт с повредени предпазни средства. Ако продуктът е повреден, се консултирайте с одобрен сервизен център. Превключвател за спиране Стартирайте двигателя. Уверете се, че двигателят спира, когато преместите превключвателя за спиране в стоп позиция. (Fig 18. )

ПРЕДУПРЕЖДЕНИЕ: Не докосвайте ауспуха, ако е горещ. Ауспухът е горещ по време на работа, но и след като двигателят спре. При докосване на ауспуха има възможност от изгаряния.

• Не използвайте двигател с повреден ауспух. Повреденият ауспух повишава нивото на шума и риска от пожар. Съхранявайте наблизо пожарогасител.

• Редовно проверявайте дали ауспухът е закрепен към продукта.

• Не докосвайте двигателя или ауспуха, когато двигателят е включен. Не докосвайте двигателя или ауспуха за известно време след спиране на двигателя. Горещите повърхности могат да причинят нараняване.

• Горещият ауспух може да причини пожар. Бъдете внимателни, ако използвате продукта близо до запалителни течности или изпарения.

• Не докосвайте частите в ауспуха, ако е повреден. Частите могат да съдържат канцерогенни

• Някои модели компресорно оборудване имат предпазна искрогасителна мрежа. През определени интервали я почиствайте и подменяйте. Вижте раздел "Поддръжка"

• Не стартирайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да изсъхне. Отстранете нежеланото гориво от

• Ако разлеете гориво по дрехите си, сменете ги

• Не нанасяйте гориво върху тялото си, това може да доведе до нараняване. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните.

• Не стартирайте двигателя, ако разлеете масло или гориво върху продукта или тялото си.

• Не стартирайте продукта, ако от двигателя има теч. Преглеждайте редовно двигателя за течове.

• Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да доведат до наранявания или смърт.

• Не вдишвайте горивните изпарения, това може да доведе до нараняване. Уверете се, че има достатъчен въздушен поток.

• Не пушете близо до горивото или двигателя.

• Не поставяйте топли предмети близо до горивото или двигателя.

• Не добавяйте горивото, когато двигателят

• Уверете се, че двигателят е изстинал преди зареждане с гориво.

капачката на резервоара за гориво и освободете внимателно налягането.

• Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис.

• Затегнете внимателно капачката на резервоара за гориво или може да възникне пожар.

• Преместете продукта на най-малко 3 m (10 ft) от позицията, където сте заредили резервоара преди стартиране.

• Не поставяйте прекалено много гориво в резервоара за гориво.

• Уверете се, че няма течове, когато местите продукта или резервоара за гориво.

• Не поставяйте продукта или резервоара за гориво на място с наличие на открит пламък, искра или постоянна малка горелка. Уверете се, че в зоната за съхранение няма открит огън.

• Използвайте само одобрени резервоари, когато местите горивото или оставяте горивото за съхранение.

• Изпразнете резервоара за гориво преди дългосрочно съхранение. Спазвайте местните закони за това къде да изхвърляте горивото.

• Почистете продукта преди дългосрочно съхранение.

• Отстранете проводника на запалителната свещ, преди да поставите продукта за съхранение, за да се уверите, че двигателят няма да се стартира

техническо обслужване може да доведе до сериозна повреда на двигателя или до сериозно нараняване. Собственикът носи отговорност за спазването на всички необходими операции по техническото обслужване, описани в инструкцията за експлоатация. Разкачете запалителната свещ преди техническо обслужване. Не разкачвайте свещта преди регулиране на карбуратора.

ПРЕДУПРЕЖДЕНИЕ: Прочетете главата за безопасност преди сглобяване на

Монтиране на продухващата тръба и накрайника на продукта

Болтът трябва да бъде достатъчно разхлабен, за да може продухващата тръба да влезе в изхода на компресорното оборудване. С отвертка завъртете болта обратно на часовниковата стрелка, за да го разхлабите.

1. Подравнете реброто на горната продухваща

тръба с жлебовете на изхода на компресорното оборудване. Преместете тръбата в позиция.

2. С отвертка завъртете болта по часовниковата

стрелка, за да закачите тръбата.

Не използвайте никакви инструменти за гайката.

3. Подравнете прорезите на долната продухваща

тръба с издатините на горната продухваща тръба. Преместете долната продухваща тръба върху горната продухваща тръба.

4. Завъртете долната продухваща тръба по

часовниковата стрелка, докато щракне. Поставяне на торбичката за събиране към различни вакуумни

Вакуумното устройство е приспособление, което се предоставя с определени модели. ПРЕДУПРЕЖДЕНИЕ:

двигателя на продукта, преди да закачите

1. Отворете торбичката за събиране. Поставете

тръбата на торбичката за събиране от вътрешната страна на торбичката, за да я закачите към входния отвор за вакуум. Уверете се, че еластичната част попада в съответния жлеб. Затворете ципа на торбичката.

2. Извадете продухващата тръба и поставете

тръбата на торбичката за събиране. Вкарайте болта на скобата на тръбата и го затегнете. Закачете ремъка на халките на торбичката за

3. Подравнете стрелката на долната вакуумна

тръба с издатините на горната вакуумна тръба. Вкарайте около 7 cm (3 in) от долната вакуумна тръба в горната вакуумна тръба. Продължавайте да вкарвате, докато долната тръба се закрепи добре в горната. Монтирайте двете тръби с предоставения винт.

239 - 001 - 06.07.2017

2374. Отворете капака с помощта на отвертка. Поставете отвертката при стрелката на входния капак. Стрелката е под ръба на капака, от другата страна срещу пантата.

5. Вкарайте вакуумните тръби в големия отвор в

долната част на компресорното оборудване. Подравнете фиксаторите с прорезите в тръбите. Завъртете, докато байонетното съединение се заключи. Символите за заключване трябва да са подравнени.

За да използвате гориво

Този продукт разполага с двутактов двигател. Използвайте смес от бензин и моторно масло за двутактов двигател. Не забравяйте да използвате правилното количество от масло в сместа. Грешното съотношение от бензин и масло може да доведе до повреда на

Не използвайте бензин с октаново число по-малко от 90 RON (87 AKI). Това може да повреди продукта.

Не използвайте бензин с повече от 10% концентрация на етанол (E10). Това може да повреди продукта.

• Винаги използвайте пресен безоловен бензин с минимално октаново число от 90 RON (87 AKI) и с по-малко от 10% концентрация на етанол (E10).

• Използвайте бензин с по-високо октаново число, ако често използвате продукта при постоянно високи обороти на двигателя. Масло за двутактови двигатели

• Използвайте само висококачествено масло за двутактови двигатели. Използвайте само моторно масло за двигатели с въздушно

• Не използвайте други типове масла.

• Съотношението за смесване 50:1 (2%) Бензин Масло 1 американски галон 77 ml (2,6 oz) 1 имперски галон 95 ml (3,2 oz) 5 l 100 ml (3,4 oz) За да направите горивната смес

Винаги използвайте чист контейнер за гориво, когато смесвате горивото.

Не правете повече от 30-дневно количество от горивна смес.

1. Добавете половината от бензиновата смес.

2. Добавете цялото количество масло.

3. Разклатете горивната смес, за да смесите

5. Разклатете горивната смес, за да смесите

6. Напълнете резервоара за гориво.

За да добавите гориво

• Винаги използвайте резервоар за гориво с клапан против разливане.

• Ако върху резервоара има гориво, отстранете нежеланото гориво и оставете резервоара да

• Уверете се, че зоната близо до капачката на резервоара за гориво е чиста.

• Разклатете резервоара за гориво, преди да добавите горивната смес към резервоара за

За стартиране и спиране Преди стартиране на двигателя

• Проверете продукта за липсващи, повредени, разхлабени или износени части.

• Проверете торбичката за събиране. Уверете се, че торбичката за събиране не е повредена и че ципът е затворен.

• Проверете гайките, винтовете и болтовете.

• Проверете въздушния филтър.

• Проверете, че регулаторът на газта работи

• Проверете превключвателя за спиране за правилна работа.

За стартиране на студен двигател ПРЕДУПРЕЖДЕНИЕ: Не навивайте въжето на стартера около ръката си.

Не издърпвайте въжето на стартера докрай. Не пускайте дръжката на въжето на стартера, когато е изтеглено. Това може да повреди

Ако двигателят спре, върнете смукача на позиция "затворено" и повторете стъпките на стартиране.

1. Напълнете резервоара за гориво с чиста горивна

2. Натиснете подкачващата помпа 10 пъти, докато

горивото започне да запълва помпата. Подкачващата помпа не трябва да бъде изцяло пълна с гориво.(Fig 20. )

4. Преместете докрай лостчето за управление на

оборотите в посока обратно на часовниковата стрелка.(Fig 22. )

5. С лявата си ръка задръжте корпуса на машината

("полуотворено") и дръпнете дръжката на въжето на стартера, за да се включи двигателят.(Fig 23. )

7. Оставете двигателя да работи в продължение на

8. Натиснете и задръжте регулатора на газта по

време на всички оставащи стъпки.

10. Загрейте двигателя в продължение на 1 минута.

За стартиране на топъл двигател

1. Натиснете и задръжте регулатора на газта.

3. Дръпнете бързо дръжката на въжето на стартера,

натискайки спусъка на газта, докато се включи двигателят.

• Натиснете и отпуснете ключа STOP на двигателя. Ключът автоматично се връща на позиция ON. Изчакайте 7 секунди, преди да се опитате да включите продукта отново, за да се рестартира ключът. Използване на накрайник

• Използвайте стандартния накрайник при нужда от прецизност и силна концентрация на въздушния поток.(Fig 25. )

• Използвайте високоскоростния накрайник при нужда от по-широк обхват и по-висока скорост на въздушния поток. (Fig 26. ) Регулиране на накрайника на компресорното оборудване

1. Завъртете накрайника наляво, за да изключите

байонетното съединение.

2. Преместете накрайника до съответното

3. Завъртете накрайника надясно, докато усетите

Работа със смукалката Преди работа със смукалката, сложете необходимите предпазни средства. ПРЕДУПРЕЖДЕНИЕ: Преди употреба се уверете, че торбичката за събиране не е повредена и че ципът е затворен. Не използвайте торбички, която е повредена. Така ще се предпазите от нараняване при изхвърчане на отпадъци. Използването на лявата ръка при работа с продукта е по-рисковано. Избягвайте контакт на тялото със зоната на изпускателния

ПРЕДУПРЕЖДЕНИЕ: Не включвайте компресорното оборудване при отворен или повреден входен капак (освен ако е монтирана вакуумната тръба).

• Когато работите с компресорното оборудване, торбичката за събиране трябва да се поддържа от ремъка за рамо. Ремъкът трябва да се постави върху горната част на рамото.

• Включете компресорното оборудване. Спазвайте инструкциите в раздела относно включването и изключването Преди стартиране на двигателя на страница 238 . Прочетете инструкциите за безопасност БЕЗОПАСНОСТ на страница 234

239И Изпразване на торбичката за

проверявайте торбичката за събиране. Преди всяка употреба се уверете, че торбичката не е повредена и че ципът е затворен. Не използвайте повредени торбички. При изхвърчане на отпадъци има опасност от нараняване. Бъдете внимателни, ако работите с лявата ръка. Не докосвайте зоната на изпускателния

3. Изпразнете торбичката за събиране.

ТЕХНИЧЕСКО ОБСЛУЖВАНЕ ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да почистите, ремонтирате или да изпълните дейност по поддръжката на

График за техническо обслужване Уверете се, че спазвате графика за техническо обслужване. Интервалите са изчислени от ежедневната употреба на продукта. Интервалите са различни, ако не използвате продукта всеки ден. Извършвайте само дейностите по техническо обслужване, които са описани в тази инструкция за експлоатация. Говорете с одобрен сервизен център относно други дейности по техническо обслужване, които не намирате в тази инструкция за експлоатация. Всекидневно техническо обслужване

• Почистете външните повърхности.

• Проверете дали управлението на оборотите и регулатора на газта работят нормално. Заменете повредените части.

• Проверете превключвателя за спиране. Сменете го, ако е необходимо.

• Проверете оборотите на празния ход.

• Почистете въздушния филтър. Сменете го, ако е необходимо.

• Уверете се, че входният капак може да се заключва в затворено положение. Уверете се, че роторът е чист.

• Затегнете всички гайки и винтове.

• Уверете се, че корпусите са здрави и без

• Уверете се, че торбичката за събиране не е повредена и че ципът работи нормално. Сменете торбичката, ако е необходимо. Седмично техническо обслужване

• Проверете състоянието на стартерното устройство, въжето за стартиране и натягащата пружина. Заменете всички повредени части.

• Проверете състоянието на смукателния въздухопровод на стартерното устройство. Ако смукателният въздухопровод е запушен, премахнете отпадъците.

• Почистете отвън запалителната свещ. Свалете я и проверете разстоянието между електродите. Регулирайте разстоянието до 6 mm (0,024 in) или сменете запалителната свещ.

• Почистете лопатките на ротора.

• Почистете предпазната искрогасителна мрежа и при необходимост я сменете (не се отнася за ауспуха с катализатор).

• Почистете зоната на карбуратора.

• Почистете въздушния филтър. Месечно техническо обслужване

• Проверете дръжката на въжето за стартиране и въжето за стартиране.

• Почистете резервоара за гориво.

• Почистете карбуратора и околната зона.

• Сменете горивния филтър в резервоара за

• Проверете всички кабели и връзки.

• Подменете запалителната свещ.

• Сменете въздушния филтър. Ежегодна поддръжка

• Проверете запалителната свещ.

• Почистете външната повърхност на карбуратора и зоните около него.

• Почистете системата за охлаждане.

• Проверете искрогасителния екран.

• Проверете горивния филтър.

• Проверете маркуча за горивото за повреда.

• Проверете всички кабели и връзки. Техническо обслужване на 50 часа

• Ремонтът или смяната на ауспуха трябва да се извършат от одобрен сервизен център. За да регулирате оборотите на празния ход

• Уверете се, че въздушният филтър е чист и капакът на въздушния филтър е закрепен, преди да регулирате оборотите на празния ход.

регулиращия винт, означен със знака "T". (Fig

• Оборотите на празния ход са правилни, когато двигателят работи плавно във всяко положение.

1. За увеличаване на скоростта завъртете

регулиращия винт по посока на часовниковата

2. За намаляване на скоростта завъртете

регулиращия винт обратно на часовниковата

За да направите техническо обслужване на искрогасителния

Използвайте телена четка за почистване на искрогасителния екран. За почистване на системата за

Почистете частите на системата за охлаждане с четка. (Fig 28. ) За проверка на запалителната свещ

Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди

• Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход.

• За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции: a) Проверете дали оборотите на празния ход са правилно регулирани. b) Уверете се, че горивната смес е правилна. c) Уверете се, че въздушният филтър е чист.

• Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, вижте

• Сменете запалителната свещ, ако е необходимо. За да извършвате техническо обслужване на въздушния филтър За да почистите въздушния филтър

1. Свалете капака на въздушния филтър и самия

въздушен филтър. (Fig 30. )

2. Почистете въздушния филтър с топла сапунена

вода. Уверете се, че въздушният филтър е сух, преди да го монтирате.

3. Сменете въздушния филтър, ако е прекалено

замърсен за пълно почистване. Винаги заменяйте повреден въздушен филтър.

4. Ако продуктът Ви разполага с пенест въздушен

филтър, нанесете масло за въздушен филтър. Нанасяйте масло за въздушен филтър само върху пенест филтър. Не нанасяйте масло върху филцов филтър. ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ единица B2126 (125B28HV) BV2126 (125B28HV) Спецификации на двигателя Обем на цилиндъра cm

Изходна мощност kW 0,8 0,8 Запалителна свещ RCJ-6Y RCJ-6Y Максимални обороти при режим "духане” min

-- 7500 Период на продължителност на емисиите h 50 50

Данни за шум и вибрации Еквивалентно ниво на вибрациите върху ръкохватките с монтирани продухващи тръби и накрайник (оригинални) – вижте забележка 1 m/s

8,3 8,3 Еквивалентно ниво на вибрациите върху ръкохватките с монтирани вакуумни тръби (оригинални) – вижте забележка

--/-- 6,4/8,3 Еквивалентно ниво на звуковото налягане върху ухото на оператора, измерено съгласно ISO 22868, с монтирани продухващи тръби и накрайник (оригинални) dB(A) 94 99 Еквивалентно ниво на звуковото налягане върху ухото на оператора, измерено съгласно ISO 22868, с монтирани вакуумни тръби (оригинални) dB(A) -- 99 Ниво на звуковата мощност, гарантирана (L

забележка 2 dB(A) 107 107 Ниво на звуковата мощност, измерена – вижте забележка 2 dB(A) 106 106 Размери на продукта Тегло (без гориво, но с монтирани продухващи тръба и стандартен накрайник) kg 4.3 4.4 Забележка 1: Отчетените данни за еквивалентното ниво на вибрациите имат типична статистическа дисперсия (стандартно отклонение) от 1 m/s

Забележка 2: Шумови емисии в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО. Отчетените нива на шума за машината са измерени с оригиналното режещо оборудване, което дава най-високото ниво. Разликата между гарантираното и измереното ниво на шума е в това, че гарантираното ниво на шума включва също и дисперсията в резултатите от измерването, както и вариациите между различните машини от един и същи модел в съответствие с Директива 2000/14/ЕО. Забележка 3: Отчетените данни за еквивалентното ниво на звуковото налягане за машината имат типична статистическа дисперсия (стандартно отклонение) от 1 dB (A). Вентилатор Единица B2126 BV2126 Тип Радиален

Максимална скорост на въздуха, стандартен

km/h 217 217 Максимална скорост на въздуха, високоскоростен

km/h 273 273 Обем на въздуха при режим "духане” cfm 425 425 Обем на въздуха при режим "вакуум” cfm -- 445 *допълнително приспособление за някои модели

Ние, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN , декларираме на своя собствена отговорност, че представеният продукт: Описание Gasoline Blower / Blower- Vacuum Марка Jonsered Платформа/Вид/Модел Платформа 125B28HV, представляваща модел B2126, BV2126 Партида Сериен номер, датиращ от 2013 и след това отговаря напълно на следните директиви и регламенти на ЕС: Директива/регламент Описание 2006/42/EC "относно машини" 2014/30/EU

електромагнитната съвместимост" 2000/14/EC "относно шума на

Приложените хармонизирани стандарти и/или технически спецификации са следните: EN ISO

12100, EN ISO 1186-1, CISPR 12, ISO 14982

В съответствие с Директива 2000/14/EC, приложение V, декларираните звукови стойности са посочени в раздела за технически характеристики на тази инструкция за експлоатация и в подписаната Декларация за съответствие на EO. SMP Svensk Maskinprovning AB извърши доброволен контрол от името на Husqvarna AB и изготви Сертификат за съответствие с Директива 2006/42/EC на Съвета на ЕО относно машините. Сертификатът, както е предвиден в подписаната Декларация за съответствие на EO, се прилага за всички места на производство и държави на произход, както е посочено на продукта. Доставените Gasoline Blower / Blower-Vacuum съответстват на екземпляри, който е преминал през
