Merke	Jonsered
Modell	BV2126
Kategori	Løvblåser / Løvsuger
Motortype	2-takt, 28 cm³
Nominell effekt	0,8 kW
Drivstofftankkapasitet	500 cm³
Drivstoffblanding	50:1 (bensin/2-taktsolje)
Maks hastighet blåsing	8 600 min⁻¹
Maks hastighet suging	7 500 min⁻¹
Luftvolum ved blåsing	425 cfm
Luftvolum ved suging	445 cfm
Maks lufthastighet (standardmunnstykke)	217 km/t
Maks lufthastighet (høyhastighetsmunnstykke)	273 km/t
Vekt (uten drivstoff, med rør og munnstykke)	4,4 kg
Lydtrykknivå (blåsing)	99 dB(A)
Garantert lydeffektnivå	107 dB(A)
Elektrodeavstand tennplugg	0,6 mm
Anbefalt tennplugg	RCJ-6Y
Viftetype	Radial
Inkluderte tilbehør	Blåserør, standardmunnstykke, sele, oppsamlingssekk (BV), sugerør (BV)
Utslippsholdbarhetsperiode	50 t

Ofte stilte spørsmål - BV2126 JONSERED

Hvordan starter man en kald motor på BV2126?

Trykk 10 ganger på primeren til den begynner å fylles. Sett choke-bryteren i FULL CHOKE-stilling. Skyv gasskontrollen helt mot klokken. Hold maskinen på bakken, sett choken i mellomstilling og dra i startertauet til motoren går. La den varme i 10 sekunder, sett deretter choken i OFF CHOKE-stilling mens du holder gasspaken inne. La den varme i 1 minutt.

Hvilken drivstoffblanding skal brukes?

Bruk en blanding av blyfri bensin (min. oktantall 90 RON) og høykvalitets 2-takts motorolje for luftkjøling i forholdet 50:1 (2% olje). For eksempel, til 5 liter bensin, tilsett 100 ml olje. Ikke bland mer enn 30 dagers forbruk.

Hvordan justere tomgangshastigheten?

Sørg for at luftfilteret er rent og at dekselet er festet. Bruk justeringsskruen T (merket «T») for å justere tomgangen. Drei med klokken for å øke hastigheten, mot klokken for å redusere. Tomgangen er riktig når motoren går jevnt i alle posisjoner.

Hvordan rengjøre luftfilteret?

Fjern luftfilterdekselet og deretter filteret. Vask det i varmt såpevann, skyll og tørk helt før montering. Hvis filteret er for skittent eller skadet, bytt det. Hvis modellen har et forfilter i skum, påfør forfilterolje.

Når bør tennpluggen skiftes?

Sjekk tennpluggen hvis motoren mangler kraft, har problemer med å starte eller går ujevnt på tomgang. Rengjør den og kontroller elektrodeavstanden (0,6 mm). Bruk en tennplugg av type RCJ-6Y. Skift den årlig eller hvis den er sotet.

Hvordan tømme oppsamlingssekken i sugefunksjon?

Stopp først motoren. Åpne glidelåsen på siden av sekken og tøm innholdet. Før du fortsetter, kontroller at sekken er i god stand og at glidelåsen er ordentlig lukket for å unngå at rusk slynges ut.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid øyebeskyttelse, hørselsvern, støvmaske og sklisikre støvler. Hold en sikkerhetsavstand på minst 15 m fra andre mennesker og dyr. Rett aldri munnstykket mot personer eller dyr. Stopp motoren før du fjerner tilbehør.

Hvordan bruke sugefunksjonen?

Monter først sugerørene og oppsamlingssekken som beskrevet i håndboken. Ta på deg selen over skulderen. Start motoren som vanlig. Sug opp løv og rusk ved å holde røret nær bakken. Sekken fylles; tøm den regelmessig etter å ha stoppet motoren.

Hvordan montere blåserøret?

Løsne festebolten på røret med en skrutrekker. Juster ribben på det øvre røret med sporet på luftutløpet og skyv på plass. Stram bolten. Deretter, juster sporene på det nedre røret med tappene på det øvre røret, trykk inn og drei med klokken til et klikk.

Hvor er stoppknappen?

Stoppknappen finnes på siden av motorhuset (se figur 18 i håndboken). Trykk og slipp for å stoppe motoren. Den går automatisk tilbake til PÅ-stilling. Vent 7 sekunder før du starter på nytt.

BRUKSANVISNING BV2126 JONSERED

Rengöring av luftfiltret

(Fig 3.) Les dette bruksanvisingen
(Fig 4.) Bruk godkjent horselsverm
(Fig 5.) Bruk godkjent Øyevern
(Fig 6.) Bruk godkjent stovmaske
(Fig 7.) Bruk godkjente vernehansker Produktet kan kaste ut objekter, noe som
(Fig 8.) kan fore til skader pa oynene
(Fig 9.) Sikkerhetsavstand

Ikke kom i nærhen av Iopehjulet mens det (Fig 10.) spinner
(Fig 11.) Ikke la barnkommeninaerhetenavprodukter
(Fig 12.) Lydeffektnivá
(Fig 13.) Stovniva

• Produktet er reparent med deler som ikkekommen fra produsenten eller som ikke er godkjent av produsenten

• Produktet har et tilbehør som ikkekommen fra produsenten eller som ikke er godkjent av produsenten.

• Produktet ikke er repariert på et godkjent servicesenter eller av en godkjent aktør

SIKKERHET

Sikkerhetsdefinisjoner

Definisjonene nedenfor angir alvorlighetsgraden for hvert signalord.

ADVARSEL: Skade pa personer.

Merk: Denne informasjonen gjør produitet lettere Å brute.

Generelle sikkerhetsinstruktner

• Brukprodukter riktig. Personskade aller dōd er mulige konsekvenser av feil bruk. Produktet mä kun brukes til oppgaver angitt i denen braupsanvisningen. Ikkebruikprodukter til andre oppgaver.
• Følg instruksjonene i/DDne bruksanvisningen. Følg symbolene og sikkerhetsinstruksjonene. Personskade, materiell skade er ddd er mulige konsekvenser hvisBrukeren icke folger instruksene og symbolene.
• Ikke kastijke bruksanvisingen. Bruk instruksjonene for a montere,bruke og holde produit i god stand.Folg instruksjonene for riktig montinger av tilbehør og tilleggsutstyr. Bruk bare godkjent tilbehør og tilleggsutstyr.
• Ikke bruk et skadet produkt. Følg vedlikeholdsskjemaet. Utfør bare vedlikehold som du finner instruksjoner om i这部分 bruksanvisningen. Et godkjent servicesenter ma gjore alt annet vedlikeholdsarbeid.
• Denne bruksanvisingen kan ikke dekke alle situasjoner som kan oppsta nár du bruker produktet. Vær forsiktig, og bruk sunn fornuft. Ikke bruk Produktet eller utfør vedlikehold av produitet hvis du ikke føler deg trygg i situasjonen. Snakk med en Produktekspert, forhandleren, serviceverkstedet eller et godkjent servicesenter for mer informasjon.
  Koble fra tennpluggkabelen for du monterer Produktet, setter Produktet til oppbevaring ell utforer vedlikehold.
• Ikke bruk Produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke bytt en del av Produktet uten godkjjenning fra produsenten. Bruk

bare reservedeler som er godkjent av produsenten.
Personskade aller død er mulige konsekvenser av feil vedlikehold.

• Ikke pust inn avgassene fra motoren. Langvarig innanding av motorens avgasser utgjør en helserisiko.
• Ikke start produit et innendørs er i nærhen av brennbare materialer. Eksosen er varm og kan inneholde gnister som kan starte en brann. Enutilstrekkelig luftstrøm kan føre til personskade eller død på grunn av kveling eller karbonmonoksidforgiftning.
• Motoren genererer et elektromagnetisk felt nár du bruker dette produitet. Det elektromagnetiske felitet kan.fore til skader på medisinske implantater. Snakk med legen din og produsenten av det medisinske implantatet for du bruker produit.
• Ikke la barn bruke produktet. Ikke la en person bruke produktet uten kunnskap om instruktjonene.
• Sørg for at du alltid overvåker personer med redusert fysisk eller mental kapasitet nr de brukerprodukter. En ansvarlig voksen ma alltid vaere til stede.
• Lås inn produitet et sted som barn og uautoriserte personer ikke har tilgang til.
• Produktet kan kaste ut lõse gjenstander og forårsake personskade. Følg instruksjonene for a redusere faren for personskade eller død.
• Ikke forlatproduktetnár motoren er pa.
• Brukeren av produitet er ansvarlig hvis det skjer en ulykke.
  Pass pà at delene ikke er skadet, før du bruker produitet.
• Kontroller at du er minst 15 m unna andre personer ell er dyr, for du bruker produktet. Pass pa at personer i nærheten vet at dukommen til a bruke Produktet.
• Se nasjonale aller lokale lover. De kan forby aller begrense bruken avproduktet under enkelte forhold.

Sikkerhetsinstruktner for bruk av blåseren

• Kun bruk produitet til a blase aller fjerne 1ov og annet hareavfall pa bakken.
• Aldri bruk dette produit dersom du er trett, syk eller under pavirkning av alcohol, andre rusmidler eller medisiner.

• Ikke la andre personer aller dyr kommt naermere enn 15m fra brukeren.

• Produktet kan kaste lõse gjenstander med høy hastighet som kan sprette og treffe føreren. Dette kan fore til skader på øynene.

• Aldrirettblaseroretpaparatetmotmenesker ellerdyr.
• Sorg for at langt här settes opp over skuldrene.
• Stopp motoren før du setter på eller tar av tilbehør erler andere komponenter.
• Ikke bruk produktet uten beskyttelsen.
• Bruk ikke Produktet dersom det finnes andre personer i arbeidsområdet. Slå av Produktet hvis en person går inn i arbeidsområdet.
• Bruk/DD: producer, sted med utilstrekkelig Luftstrøm. Utilstrekkelig Luftstrøm kan fere til personskade eller død på grunn av kvelning eller karbonmonoksidforgiftning.
  Lyddemperen er svært varm nár produktet er pa, etter at det stopper, og nár det gár pà tomgang. Vær forsiktig i nærheten av brennbare materialer og brennbare avgasser.
• Ikke berør området ved innsugningsddekselet. Hold smykker og løsthengende klær vekk fra innsugingsområdet.
• Du mä alltid sta stabilt og bruke produitet på sikkert og jevnt underlag. Glatte eller ustabile overflater, sik som stiger, kan före til at du mister balansen eller kontrollen.
• Ikke bruk produitet paa et hoyt sted, for eksempel pa et tak.
• Sikre Produktet under transport.
• Brukproduktet bare innenfor den anbefalte tidsrammen. Følg lokale forskritter. Vanlige anbefalinger er mellom klokken 09.00 og 17.00, fra mandag til og med Iordag.
• Bruk produitet ved lavest mulig gass til Å utfore arbeidet.
  Pass pà at du ikke risikerer a falle nár du bruker produktet. Ikke len deg til siden nár du bruker produktet.
• Kontroller at Produktet er i god stand før bruk, spesielt lyddemperen, luftinntaket og luftfilteret.
• Bruk en rake aller en kost for à lysne bakkerusk førbruk av produitet.
• Hvis arbeidsomraret er skittent, bør du spraye det med en slange.
• Bruk produitet som et alternatively til en slange for a spare vann.
• Blås oppsmilingsmassen trygt bort. Se opp for barn, dyr, ápne vinduer eller kjoretøy.
• Ikke pekprodukter mot planter som lett kan skades.
• Ikke blås luft i retningen av gjenstander som vegger, store steiner, kjoretøy og gjerder.
• Hvis du arbeiderinne i hjørner, bør du blase fra hjørnet og inn mot midten av arbeidsområdet. Hvis ikke kan gjenstander treffe ansiktet ditt og forårsake øyeskade.
• Bruk hele blaserorforlengeren for a holde luftstrømmen naer bakken.

Tilskuere mä bruke vernebriller.
- Kast oppssamlingen i avfallsbeholdere etter bruk av Produktet.

Sikkerhetsinstruktner for bruk av sugeren

• Unngå skader på viften. Ikke sug opp store, faste gjenstander, for eksempel tre, kanner, gummitildekking eller lange strengbiter.
• Ikke la sugeroretkommenikontaktmedbakken.
• Stopp motoren og koble fra tennplugghetten for du fjerner en blokkering ell er tilstoppet materiale.

Personlig verneutstyr

• Bruk alltid egnet personlig verneutstyr nár du bruker produktet. Det personlige verneutstyret fjerner ikke risikoen for skader. Det personlige verneutstyret reduserer skadeomfanget hvis det skjer en ulykke.
• Bruk alltid et godkjent øyevern nár duBruker Produktet.
• Ikke bruk produktet uten sko eller med apne sko. Bruk alltid kraftige sklisikre stovler.
• Bruk tykke langbuukser.
• Bruk godkjente vernehansker hvis det er ndvendig.
• Bruk hjelm hvis det er mulig at du fãr objekter i hodet.
• Bruk alltid godkjent hørselsvern nár du bruker Produktet. Stoy over en langperiode kan forårsake stoyrelatert horselssskade.
• Bruk alltid en godkjent stovmaske nár du bruker Produktet i stovete omgivelser.
• Sørg for at du har et førstehjelpssett i nærhen.

La en godkjent forhandler erer et godkjent servicesenter underske produkt regelmessig for a gjore justeringer erer reparasjoner.

Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Galt vedlikehold kan.fore til alvorlige skader pa motoren aller alvorlig persorskader.

Eieren er ansvarlig for at alt nodvendig vedlikehold utfores som beskrevet i brukerhandboken. Frakoble tennpluggen for du utforer vedlikehold pa encheten. Ikke frakoble tennpluggen for justering av forgasseren.

MONTERING

ADVARSEL: Les kapittelet om sikkerhet focr du monterer produit.

Montere oppsmlingsposed med ulike sugerorene

1. Åpne oppasamlingsponen. Sett røret til oppasamlingsponen fra innsiden av posing fast pa apningen til innsugningsinngangen. Kontroller at elastikken sitter i sporet. Lukk glidelåsen på posing.

2. Fjern blaseret og sett pa roret til oppsmlingsposen. Sett pa laseskruen til roret og

stram det godt til. Fest stroppen til lorkkene pa oppsamlingsposen.

1. Still pilen på det nedre sugeroret på linje med pilen på det øvre sugeroret. Skyv det nedre sugeroret ca. 7 cm inn i det øvre sugeroret. Skyv til det nedre roret er sikkert festet i det øvre roret. Fest de to rorene til hverandre ved hjelp av medfolgende skrue.
2. Bruk en skrutrekker til Å apne dekselet. Plasser skrutrekken på pilen på innsugningsdekselet. Pilen stared under kanten på dekselet på motsatt side av hengselet.
3. Skyy sugerorene inn i den store apningen pa undersiden av blaseren. Juster tappene etter sporene i rorene. Vri pa det til bajonettlasen klikker pa plass. Lasesymbolene ma vare i flukt.

DRIFT

ADVARSEL: Les og forsta kapittelet om sikkerhet for du brukerproduktet.

Drivstoff

Bruke drivstoff

OBS: Dette produit har en totaktsmotor. Bruk en blanding av bensin og totaktsmotorolje.Pass pa a bruke riktig mengde olje i blandingen. Feil forhold mellom bensin og olje kan fore til skade pa motoren.

Bensin

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade Produktet.

OBS: Ikke bruk bensin med mer enn 10% etanolkonsentrasjon (E10). Dette kan skade Produktet.

• Bruk alltid ny blyfri bensin med et minste oktantall pa 90 RON (87 AKI) og medindre enn 10% etanolkonsentrasjon (E10).
• Bruk bensin med høyere oktantall hvis du ofte bruker Produktet ved kontinuereg høyt motorturtall.

Totaktsmotorolje

• Bruk bare totaksmotorolje av høy kvalitet. Bruk bare en luftkjølt motorolje.
• Ikke bruk andre typer olje.
• Blandingsforhold 50:1 (2%)

Bensin Olje
1 US gallon 77 ml
1 UK gallon 95 ml
5 l 100 ml

Blande drivstoffet

Merk: Bruk alltid en ren drivstoffbeholder nár du blander drivstoffet.

Merk: Ikke lag drivstoffblanding for mer enn 30 dager.

1. Tilsett halvparten av bensinen.
2. Tilsett all oljen.
3. Rist drivstoffblandingen for Å blande innholdet.
4. Fyll pa resten av bensinen.
5. Rist drivstoffblandingen for a blonde innholdet.
6. Fyll drivstofftanken.

Fylledrivstoff

• Bruk alltid en drivstoffbeholder med overfyllingsbeskyttelse.
• Hvis det er drivstoffrester i beholderen, ma du fjerne uønsket drivstoff og la kannen tørke.
  Pass pà at omrát nærhen av lokket pá drivstofftanken er rent.
  Rist drivstoffbeholderen f or du fyller drivstoff pa tanken.

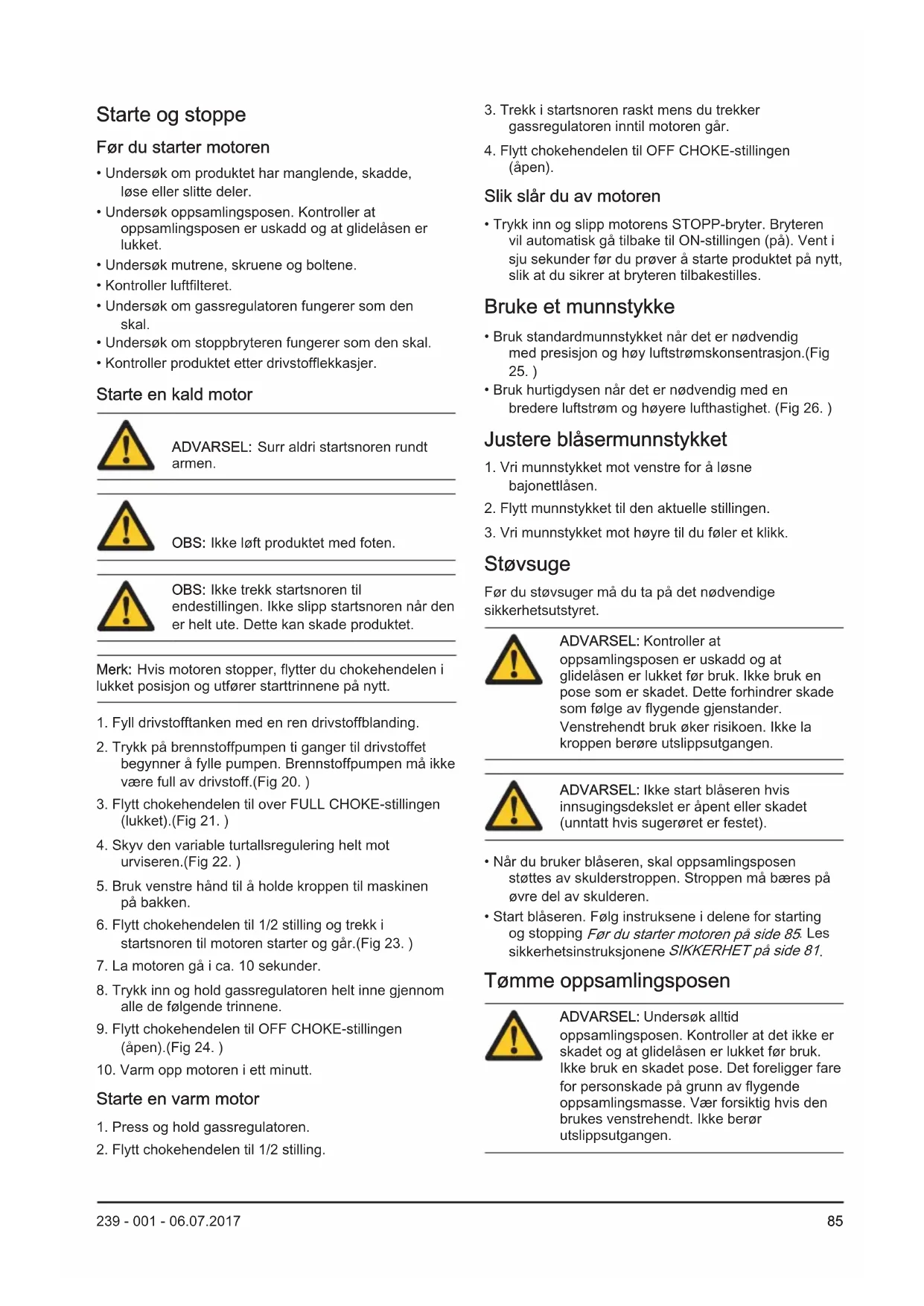

Starte og stoppe

• Undersok om produit har manglende, skadde,lse erer slitte deler.
• Undersøk oppsmilingsposen. Kontroller at oppsmilingsposen er uskadd og at glidelåsen er likket.
• Undersøk mutrene, skruene og boltene.
• Kontroller luftfilteret.
• Undersk om gassregulatoren fungerer som den skal.
• Undersk om stoppbryteren fungerer som den skal.
• Kontroller Produktet etter drivstofflekkasjer.

Starte en kald motor

ADVARSEL: Surr aldri startsnoren rundt armen.

Merk: Hvis motoren stopper, flytter du chokehendelen i likket posisjon og utforer starttrinnene pa nytt.

1. Fyll drivstofftanken med en ren drivstoffblanding.
2. Trykk pa brennstoffpumpen ti ganger til drivstoffet begynner a fylle pumpen. Brennstoffpumpen ma ikke vare full av drivstoff.(Fig 20.)
3. Flytt chokehendelen til over FULL CHOKE-stillingen (lukket).(Fig 21.)
4. Skyv den variable turtallsregulering welt mot urviseren.(Fig 22.)
5. Bruk venstre händ til á holde kroppen til maskinen på bakken.
6. Flytt chokehendelen til 1/2 stilling og trekk i startsnoren til motoren starter og gär.(Fig 23.)
7. La motoren gà i ca. 10 sekunder.
8. Trykk inn og hold gassregulatoren heltinne gjennom alle de folgende trinnene.
9. Flytt chokehendelen til OFF CHOKE-stillingen (apen).(Fig 24.)
10. Varm opp motoren i ett minutt.

Starte en varm motor

1. Press og hold gassregulatoren.

2. Flytt chokehendelen til 1/2 stilling.

3. Trekki startsnoren raskt mens du trekker gassregulatoren inntil motoren gar.

4. Flytt chokehendelen til OFF CHOKE-stillingen (apen).

• Bruk standardmunnstykket nár det er nódvendig med presisjon og høy luftstrømskonsentrasjon.(Fig 25.)
• Bruk hurtigdysen nár det er ndvendig med en bredere luftstrøm og høyere lufthastighet. (Fig 26.)

Justere blasermunnystykket

1. Vri munnstykket mot venstre for a Iosne bajonettlasen.
2. Flytt munnstykker til den aktuelle stillingen.
3. Vri munnstykket mot hyre til du foler et klikk.

Støvsuge

För du stövsuger ma du ta pa det不同程度 sikkerhetsutstyret.

ADVARSEL: Kontroller at
oppsamlingsposen er uskadd og at
glidelasen er lukket før bruk. Ikke bruk en pose som er skadet. Dette forhindrer skade som folge av flygende gjenstander.
Venstrehendt bruk oker risikoen. Ikke la kroppen berore utslipspsutgangen.

ADVARSEL: Ikke start blaseren hvis innsugingsdekslet er apent aller skadet (unntatt hvis sugeroret er festet).

• Nár du bruker blåseren, skal oppsamlingsposen støttes av skulderstroppen. Stroppen ma bæres på Øvre del av skulderen.
• Start blåseren. Følg instruksene i delene for starting og stopping Før du starter motoren pa side 85. Les sikkerhetsinstruktjone SIKKERHET pa side 81.

Tømme opposamlingsposen

ADVARSEL: Undersok alltid
oppsamlingsposen. Kontroller at det ikke er skadet og at glidelåsen er lukket førBruk. IkkeBruken skadet pose.Det foreligger fare for personskade pogrunn av flygende oppsamlingsmasse.Vaer forsiktig hvis den brakes venstrehendt. Ikke beror utslippsutgangen.

1. Slå avproduktet.

2. Apne glidelasen pa sider.

3. Tøm oppsmilingsposen.

VEDLIKEHOLD

ADVARSEL: Les og forsta kapittelet om sikkerhet for du rengjør, reparerer aller utfører likehold pa produit.

Vedlikeholdsskjema

Kontroller at du følger vedlikeholdsskjemaet.

Intervallene er beregnet med utgangspunkt i daglig bruk av produitet. Intervallene er annerledes hvis du ikke bruker produitet hver dag. Utfør bare vedlikehold som du finner i dette braksanvisningen. Snakk med et godkjent servicesenter om annet vedlikehold som ikke finnes i dette braksanvisningen.

Daglig vedlikehold

Rengjor de utvendige flatene.
- Undersk funksjonene for turtallsregulering og gassregulatoren. Skift skadede deler.
- Kontroller stoppbryteren. Skift den ut om ndvendig.
- Kontroller tomgangsturtallet.
Rengjor luftfilteret. Skift den ut om ndvendig.
- Kontroller at innsugingsdekslet kan lases i lukket stilling. Kontroller at Iopehjulet er rent.
- Stram alle muttere og skruer.
- Kontroller at husene er fri for sprekker.
- Kontroller at opposamlingsposen er uskadd og at glidelåsen fungerer. Skift ut posen ved behov.

Ukentlig ettersyn

• Kontroller tilstanden til startmotoren, startsnoren og fjæspenningen. Skift ut alle skadde deler.
• Kontroller tilstanden til luftinntak på startmotoren. Fjern rusk hvis luftinntaket er tett.
• Rengjør pennpluggen utvendig. Ta den ut og kontROLLER elektrodeavstanden. Juster avstanden til 6mm , eller skift pennplugg.
  Rengjør bladene pa Iopehjulet.
  Rengjor gnistfangerskjermen og skift den om nodvendig (ikke pa lyddempere med katalysator).
  Rengjor forgasseromradet.
  Rengjor luftfilteret.

Månedlig ettersyn

• Undersök startsnoren og händtaket på startsnoren.
  Rengjor drivstofftanken.
  Rengjør forgasseren og området rundt denen.
  Rengjør bladene pa Iopehjulet.
• Kontroller drivstofflinjene for sprekker eller annen skade. Skift det om nadvendig
• Skift drivstofffilteret i drivstofftanken.
• Undersøk alle kabler og forbindelser.

• Skift pennplugg.

• Skift luftfilteret.

Arlig vedlikehold

• Kontroller pennpluggen.
  Rengjor de utvendige flatene pa forgassenen og tilstotende omrader.
  Rengjør kjolesystemet.
• Kontroller gnistfangerskjermen.
• Kontroller drivstofffilteret.
  Se etter skade pa drivstoffslangen.
• Undersøk alle kabler og forbindelser.

Vedlikehold etter 50 timer

• Fa et godkjent servicesenter til a reparere aller skifte ut lyddemperen.

Justere tomgangsturtallet

• Kontroller at luftfilteret er rent og at luftfilterlokket er festet før du justerer tomgangsturtallet.
• Juster tomgangsturtallet med tomgangsskruen, som er merket med «T». (Fig 27.)

• Tomgangsturtallet er korrekt'nar motoren gär jevnt i alle stillinger.

• Vri justeringsskruen for tomgang med urviseren for a oke hastiget.

• Vri justeringsskruen for tomgang mot urviseren for a senke hastigheten.

Utfore vedlikehold avgnistfangerskjermen

Bruk en stalborste for a rengjore gnistfangerskjermen.

Rengjore kjolesystemet

Rengjør delene til kjolesystemet med en børste. (Fig 28.)

Kontrollere pennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan fore til skade pa produitet.

• Undersök tennpluggen hvis motorens effekt er for lav, ikke er enkel Å starte eller ikke fungerer riktig på tomgang.
  Folg disse instruksjone for a redusere risikoen for uønsket materiale pa tennpluggenes elektroder:

a) Pass på at tomgangsturtallet er riktig justert.
b) Pass pà at drivstoffblandingen er riktig.
c) Kontroller at luftfilteret er rent.

• Hvis tennpluggen har mye beegg, rengjores den, og kontroller samtidig at elektrodeavstanden er riktig. Se TEKNISKE DATA pa side 87.(Fig 29.)
• Skift pennpluggen nár det er nødvendig.

Utfore vedlikehold av luftfilteret

Rengjore luftfilteret

1. Ta av luftfilterdekselet og fjern luftfilteret. (Fig 30.)

2. Rengjør luftfilteret med varmt sapevann. Sorg for at luftfilteret er tort for du monterer det.

3. Skift luftfilteret hvis det er for skittent til a rengjores ordentlig. Bytt alltid ut skadet luftfilter.
4. Pafør luftfilterolje hvis produktet har et luftfilter i skum. Pafør luftfilterolje bare pa et skumfilter. Ikke pafør olje pa et filtfilter.

TEKNISKE DATA

	enhet B21	26(125B28HV)	BV2126(125B28HV)
Motorspesifikasjoner
Sylindervolum cm	3	28 28
Elektrodeavstand mm 0,6 0,6
Drivstofftankvolum cm	3	500 500
Tomgangshastighet min	-1	2800-3200 2800-3200
Maksimalt turtall min	-1	8000 8000
Avgitt effekt kW 0,8 0,8
Tennplugg		RCJ-6Y	RCJ-6Y
Maksimalt turtall i blåsemodus	\( min^{-1} \)	8600 8600
Maksimalt turtall i sugemodus	\( min^{-1} \)	--	7500
Holdbarhetsperiode, utslipp	h	50 50
Støy- og vibrasjonsdata
Ekvivalent vibrasjonsnivå iHandtak med blåserør og munn-stykke (original) - se merknad 1	\( m/s^2 \)	8,3 8,3
Ekvivalent vibrasjonsnivå iHandtak med sugerør (original), venstre/høyre - se merknad 1	\( m/s^2 \)	--/--	6,4/8,3
Ekvivalent lydtrykknivå i orene til brukeren mål'ti henhold til ISO 22868 er utstyrt med blåserør og munnstykke (original)	dB(A)	94 99
Ekvivalent lydtrykknivå i orene til brukeren mål'ti henhold til ISO 22868, utstyrt med sugerør (original)	dB(A)	--	99
Lydefeffektnivå, garantert (LWA) - se merknad 2	dB(A)	107 107
Lydefeffektnivå, mål't - se merknad 2	dB(A)	106 106
Produktmål
Vekt (uten drivstoff, men med blåserør og standardmunnstykke montert)	kg	4,3 4,4

Anm.1: Rapporterte data for evkivalent vibrasjonsivá har en typisk statistisk sprendning (standardavvik) på 1 m/s².

Merknad 2: Utslipp av stoy til omgivelsene malt som lydeffekt (L_WA) samsvarer med EF-direktiv 2000/14/EF. Rapporterte lydeffektnivae for maskinen er malt med det originale skjareutstyret som gir hoyest niva. Forskjellen melom garantert og malt lydeffekt er at garantert lydeffekt och omfatter sprending i maleresultatet og variasjoner melom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EF.

Merknad 3: Raporterte data for equivivalent lydtryksniva for maskinen har en typisk statistisk sprendning (standard avvik) pa 1 dB(A).

Vifte Enhet B2126 BV2126
Type Radialvifte Radialvifte
Maks. lufthastighet, standardmunnstykke km/t 217 217
Maks. lufthastighet, hurtigdyse* km/t 273 273
Luftvolumet i blåsemodus cfm 425 425
Luftvolum i sugemodus cfm -- 445
*valgfritt tilbehør for enkelte modeller

TILBEHØR

B2126
Godkjent tilbehør Type
Hurtigdyse 545 119 502

Direktiv/regulering	Beskrivelse
2006/42/EC	«angående maskiner»
2014/30/EU	«angående elektromagne-tisk kompatilitet»
2000/14/EC	«angående utendørstøy»

Harmoniserte standarder og/eller tekniske spesifikasjoner anvendt er som følger:

I samsvar med direktivet 2000/14/EC, tillegg V stared de oppgitte lydverdiene oppført i kapittelet om tekniske data iijke bruksanvisingen og i den signerte EF-samsvarserklæringen.

Sertifikatet, som følger med den signerte EF-samsvarserklæringen, gjelder for alle Produksjonssteder og oppinnelsseland, sik det står oppgitt på produit.

Det medfolgende Gasoline Blower / Blower-Vacuum er i samsvar med det eksemplaret som undergok undersøkelsen.

Indhold

INDLEDNING. 90

VEDLIGEHOLDELSE 96

SIKKERHED. 91

TEKNISKE DATA. 97

MONTERING. 93

TILBEHØR. 98

DRIFT 94

INDHOLD I EF- OVERENSSTEMMELSESERKLÄERING. 98

INDLEDNING

Brugervejledning

Arlig vedligheholdelse

50 timers vedligheholdelse

Originale instruksjoner
