Marka	Jonsered
Modelis	BV2126
Kategorija	Lapu pūtējs / lapu sūknis
Dzinēja tips	2-taktu, 28 cm³
Nominālā jauda	0,8 kW
Degvielas tvertnes ietilpība	500 cm³
Degvielas maisījums	50:1 (benzīns/2-taktu eļļa)
Maksimālais ātrums pūšanas režīmā	8 600 min⁻¹
Maksimālais ātrums sūkšanas režīmā	7 500 min⁻¹
Gaisa tilpums pūšanas režīmā	425 cfm
Gaisa tilpums sūkšanas režīmā	445 cfm
Maksimālais gaisa ātrums (standarta sprausla)	217 km/h
Maksimālais gaisa ātrums (ātrgaitas sprausla)	273 km/h
Svars (bez degvielas, ar cauruli un sprauslu)	4,4 kg
Skaņas spiediena līmenis (pūšana)	99 dB(A)
Garantēts skaņas jaudas līmenis	107 dB(A)
Sveces elektrodu atstarpe	0,6 mm
Ieteicamā svece	RCJ-6Y
Ventilatora tips	Radiālais
Iekļautie piederumi	Pūtēja caurule, standarta sprausla, plecu siksna, savākšanas maiss (BV), sūkšanas caurules (BV)
Emisijas izturības periods	50 h

Bieži uzdotie jautājumi - BV2126 JONSERED

Kā iedarbināt aukstu motoru uz BV2126?

Spiediet 10 reizes uz iesmidzināšanas bumbieri, līdz tas sāk pildīties. Iestatiet droseles vadību pozīcijā FULL CHOKE. Pagrūdiet ātruma vadību līdz galam pretējā virzienā pulksteņrādītāja kustībai. Turiet mašīnu uz zemes, iestatiet droseli starpstāvoklī un velciet startera vadu, līdz motors darbojas. Ļaujiet iesilt 10 sekundes, tad pārslēdziet droseli pozīcijā OFF CHOKE, turot nospiestu gāzes sprūdu. Ļaujiet iesilt 1 minūti.

Kādu degvielas maisījumu izmantot?

Izmantojiet maisījumu no bezsvina benzīna (oktāna skaitlis min. 90 RON) un augstas kvalitātes divtaktu motoreļļas ar gaisa dzesēšanu, proporcijā 50:1 (2% eļļas). Piemēram, 5 litriem benzīna pievienojiet 100 ml eļļas. Nesagatavojiet vairāk par 30 dienu maisījumu.

Kā noregulēt tukšgaitas ātrumu?

Pārliecinieties, ka gaisa filtrs ir tīrs un tā vāciņš ir nostiprināts. Izmantojiet regulēšanas skrūvi T (atzīme "T"), lai noregulētu tukšgaitas ātrumu. Grieziet pulksteņrādītāja virzienā, lai palielinātu ātrumu, pretējā virzienā, lai samazinātu. Tukšgaita ir pareiza, ja motors darbojas vienmērīgi visās pozīcijās.

Kā tīrīt gaisa filtru?

Noņemiet gaisa filtra vāciņu un tad filtru. Mazgājiet to siltā ziepjūdenī, noskalojiet un pilnībā izžāvējiet pirms atkārtotas uzstādīšanas. Ja filtrs ir pārāk netīrs vai bojāts, nomainiet to. Ja jūsu modelis ir aprīkots ar putu priekšfiltrs, uzklājiet eļļu priekšfiltram.

Kad nomainīt aizdedzes sveci?

Pārbaudiet aizdedzes sveci, ja motoram trūkst jaudas, tā grūti iedarbinās vai darbojas slikti tukšgaitā. Notīriet to un pārbaudiet elektrodu atstarpi (0,6 mm). Izmantojiet sveces tipu RCJ-6Y. Nomainiet to katru gadu vai tad, ja tā ir nosmērēta.

Kā iztukšot savākšanas maisu sūkšanas režīmā?

Vispirms apturiet motoru. Atveriet rāvējslēdzēju maisa sānos un iztukšojiet tā saturu. Pirms darba atsākšanas pārliecinieties, ka maiss ir labā stāvoklī un rāvējslēdzējs ir cieši aizvērts, lai novērstu atkritumu izšļakstīšanos.

Kādi ir būtiskie drošības pasākumi?

Vienmēr valkājiet acu aizsargus, auss aizsargus, putekļu masku un pretslīdes zābakus. Saglabājiet drošības attālumu vismaz 15 m no citām personām un dzīvniekiem. Nekad nevērsiet sprauslu pret cilvēkiem vai dzīvniekiem. Pirms piederumu noņemšanas apturiet motoru.

Kā lietot sūkni (sūkšanas režīms)?

Vispirms samontējiet sūkšanas caurules un savākšanas maisu, kā norādīts rokasgrāmatā. Uzlieciet plecu siksnu uz pleca. Iedarbiniet motoru parastajā veidā. Sūciet lapas un atkritumus, turot cauruli tuvu zemei. Maiss piepildās; regulāri iztukšojiet pēc motora apturēšanas.

Kā uzstādīt pūtēja cauruli?

Atskrūvējiet caurules stiprinājuma skrūvi ar skrūvgriezi. Izlīdziniet augšējās caurules ribu ar gaisa izplūdes rievu un iespiediet. Pievelciet skrūvi. Pēc tam izlīdziniet apakšējās caurules spraugas ar augšējās caurules izciļņiem, iespiediet un pagrieziet pulksteņrādītāja virzienā līdz klikšķim.

Kur atrodas apturēšanas poga?

Apturēšanas poga atrodas motora korpusa sānos (skatīt rokasgrāmatas 18. attēlu). Nospiediet un atlaidiet, lai apturētu motoru. Tā automātiski atgriežas pozīcijā IESLĒGTS. Pirms atkārtotas iedarbināšanas nogaidiet 7 sekundes.

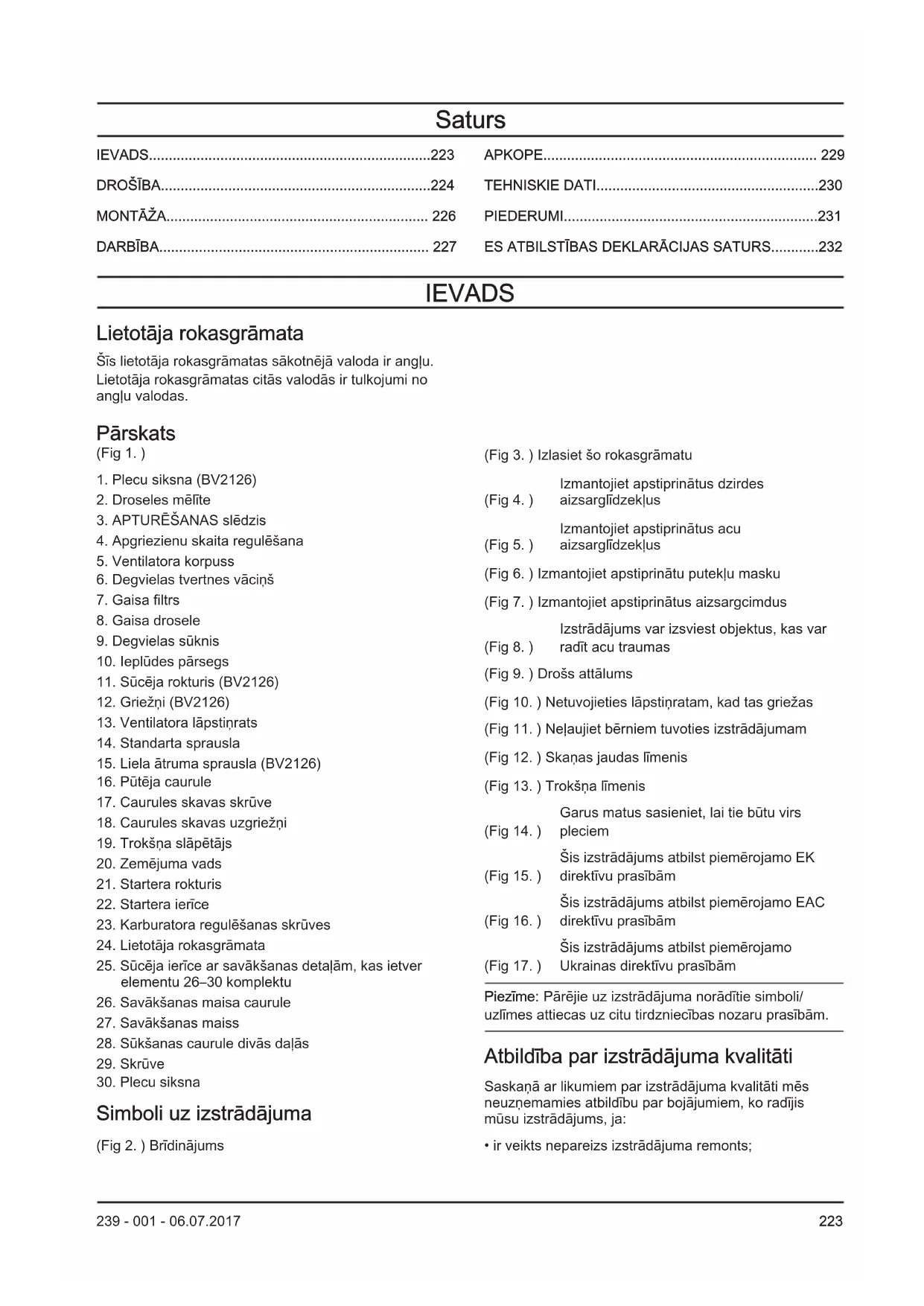

LIETOŠANAS INSTRUKCIJA BV2126 JONSERED

Lietotāja rokasgrāmata

Šis lietotaja rokasgrāmatas sākotnejā valoda ir anglu.
Lietotaja rokasgrāmatas citās valodās ir tulkojumi no anglu valodas.

Parskats

(Fig 1.)

1. Plecu siksna (BV2126)
2. Droseles melle
3. APTUREŠANAS sledzis
4. Apgriezenu skaita regulësana
5. Ventilatora korpuss
6. Degvielas tvertnes vacins
7. Gaisa filtrs
8. Gaisa drosele
9. Degvielas sūknis
10. leplüdes parses
11. Suceja rokturis (BV2126)
12. Griežni (BV2126)
13. Ventilatorapastirats
14. Standarta sprausla
15. Liela atruma sprausla (BV2126)
16. Puteja caurule
17. Caurules skavas skruve
18. Caurules skavas uzgriežni
19. Trokšna slapetājs
20. Zemëjuma vads
21. Startera rokturis
22. Starterizerice
23. Karburatora reguleşanas skruves
24. Lietotaja rokasgramata
25. Sucija icerice ar savaksanas detalam, kas ietver elementu 26-30 komplektu
26. Savak'sanas maisa caurule
27. Savaksanas maiss
28. Suksanas caurule divas dalas
29. Skruve
30. Plecu siksna

Simboli uz izstrādājuma

(Fig 2.) Bridinajums

Sis izstradajums atbilst piemerojamo EK

(Fig 15.) direktivu prasibam

Sis izstradajums atbilst piemerojamo EAC

(Fig 16.) direktivu prasibam

Sis izstradajums atbilst piemerojamo

(Fig 17.) Ukrainas direktivu prasibam

Piezime: Parejie uz izstradajuma noradftie symboli/ uzlimes attiecas uz citu tirdzniecibas nozaru prasibam.

Atbildiba par izstradajuma kvalitäti

Saskaña ar likumiem par izstradajuma kvalitati més neuznemamies atbildibu par bojajumiem, ko radijis musu izstradajums, ja:

• ir veikts nepareizs izstradajuma remonts;

• izstradājuma remonts ir veikts, izmantojot detalias, ko nav nodroinājis vai apstiprinājis ražotājs;

• izstradajumam tiek pievienots piederums, ko nav nodrošinajis vai apstiprinajis ražotajs;

• izstradajuma remonts nav veikts pilnvarotă apkopes centra vai pie pilnvarota specialista.

DROŠIBA

Drosibas definicijas

Talak sniegtas definicjas norada katra signalvarda smaguma limeni.

BRIDINAJUMS:Personus savainojumi.

IEVEROJIET: Produktta bojajumi.

Piezime: Šī informácija atvieglo produkta lietošanu.

Vispārīgi norādījumi par drošūb

Lietojiet izstradajumu pareizi. Nepareiza lietosana var radit smagas vai navejoas traumas. Izmantojiet izstradajumu tikai saja rokasgramata aprakstitajiem darbiem. Neliotojiet produktu citiem darbiem.
- leverojiet sis rokasgramatas noradijumus. leverojiet drosibas simbolus un droibas instrukcijas. Ja operators neievero noradijumus un simbolus, var tikr raditi aprkojuma bojajumi, smagas vai navejoas traumas.
- Neizmetiet so rokasgramatu. Izmantojet noradijumus, lai saliku, lietotu un uzturetu so izstradajumu laba stavokli. Izmantojet noradijumus pareizai paligiericu un piederumu uzstadisanai. Izmantojet tikai apstiprinatas paligierices un piederumus.
- Nelietojiet bojatu izstradajumu. leverojiet apkopes grafiku. Veiciet tikai tos apkopes darbus, kasaprakstiti saja rokasgramata. Parejos apkopes darbus uzticiei cilnvarotam apkopes centram.
- Šī rokasgrāmata nevar ietver visas situácijas, kas var rasties, izmantojot šo izstradājumu. Esiet uzmanīgs un saprāfigs. Nelietojiet izstradājumu un neveiciet tā apkopi, ja neesat dross par radušos situáciju. Sazinieties ar izstradājuma specialistu, izplatitāju, apkopes pārstāvi vai pilnvarotu apkopes centru, lai sanemtu papildinformaciju.
- Pirms izstrādājuma montāzas, novietošanas uzglabāsana vai apkopes veikšanas atvienojiet aizdedzes sveces kabeli.
- Neizmantojiet izstradajumu, ja ta sakotnejā specifikacija ir mainita. Nemainiet izstradajuma detalias bez ražotaja apstiprinajuma. Izmantojiet tikai tadas detalias, ko ir apstiprinajis ražotajs. Veicot nepareizu apkopi, var tikt raditas smagas vai navejošas traumas.

• Neieelpojiet dzineja raditos izgarojumus. Ilgstośa dzinęja izplūdes gazu ieelposana var apdraudēt veselību.
• Nelietojiet izstradajumu telpas vai ugunsnedrosu materialu tuvumā. Izplūdes gazes ir karstas un var saturēd zdirksteli, kas var izraisit aizdegsanos. Nepietiekama gaisa plusma var izraisit savainojumus vai navi, nosmokot vai saindejoties ar oglekla monoksidu (tvana gāzi).
• Produktta lietošanas laikā tā dzinejs rada elektromagnetisko lauku. Elektromagnetiskais lauks var radīt medicinisko implantatu bojāumus. Pirms izmantot izstradājumu, szainieties ar ārstu vai mediciniskā implantata ražotāju.
• Nelaujiet berniem lietot so izstradajumu. Nelaujiet lietot izstradajumu personal, kas nav iepazinusies ar lietoşanas noradijumiem.
  Ja produktu izmanto persona ar samazinatam fiziskajam vai garigajam spejam, vienmer uzraugiet so personu. Tuvumā vienmer jabut pieaugusajam.
• lesledziet izstradajumu vieta, kurai nevar pieklut berneni un nepiederosas personas.
• Izstradajums var izsviest objektus un radit traumas.
  leverojet drosibas instrukcijas, lai samazinatu smagu vai navejosu traumu gusanas risku.
• Neatstajiet izstradajumu, kad darbojas tā dzinejs.
• Izstradajuma lietotajs ir atbildigs par radusos negadijumu.
• Pirms produkta lietošanas pärliecinieties, vai tā detalias nav bojatas.
• Pirms produkta lietošanas pärliecinieties, vai atrodaties vismaz 15 m (50 pēdu) attalumā no citām personām vai dzivniekiem. Informējiet tuvumā esošas personas par to, ka izmantosit produktu.
• leverojiet valsts vai vieteos likumus. Tie var nelaut vai ierobezot izstradajuma lietošanu NOTEIKTOS apstaklos.

Drosibas noradijumi puteja lietošanai

• Izmantojiet izstradajumu tikai uz zemes esoso lapu un netirumu pusanai un savaksanai.
• Neizmantojiet šo izstradājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu ietekmē.
• Nelauijert apkart stavosajiem vai dzivniekiem atrasties icericei tuvak par 15 m (50 pedam).
• Ierice var izsviest objektus lielā ātruma, kas rikošetā var trāpīt operatoram. Tādejādi var tikt radīta acu trauma.

• Neversiet puteja sprauslu cilveku vai dzivnieku virziena.

• Garus matus sasieniet, lai tie bute virs pleciem.

• Pirms piederumu vai citu sastavdalu pievienosanas vai atvienosanas izsledziet dzineju.
• Nelietojiet izstradajumu bez aizsarga.
• Nelietojiet izstradajumu, ja darba zona atrodas CITas personas. Partrauciet lietot izstradajumu, ja darba zona ienak cita persona.
• Neizmantojet izstradajumu vieta ar nepietiekamu ventilaciju. Nepietiekama gaisa plusma var radit traumu vai navi, nosmokot vai saindejoties ar oglekla monoksidu (tvana gazi).
• Troksna slapetajs ir karsts, ierieci darbojoties, peticas aptureesanas, gan ari darbojoties suksgaitas atrumă. Esiet uzmanigs, atrodoties ugunsnedrosumaterialu un ugunsnedrosu tvaiku tuvumā.
• Nepieskarieties iepludes parsega vietai. Sargieties, lai iepludes vietai netuvotos jusu rotaslietas vai vafigs apgerbs.
  Vienmér staviet stabili un lietojiet izstradajumu tikai uz droşam un limeniskam virsmam. Slidenas vai nestabilas virsmas, pieméram, kapnes, var izraisit lidzsvara vai kontroles zudumu.
• Nelietojiet izstrādājumu augstumā, piēmērām, uz jumta.
• Pārvadāsanas laikā nostipriniet izstrādājum.
  Lietojiet izstradajumu tikai ieteicamajā darba laika. leverojiet vieteos noteikumus. Parasti ieteicams stradat no pirmdienes lidz sestdienai laika no 9:00 lidz 17:00.
• Darbiniet izstradajumu ar pec iespejas mazak atvertu droseli.
• Gadajiet, lai jus nepakristu, lietojot izstradajumu.
  Nepieliecieties izstradajuma lietoşanas laikā.
• Pirms lietošanas pārbaudiet, vai izstrādājums ir labā stavokī, it ipaşi trokšna slapētājs, gaisa ieplūdes systemdā un gaisa filtrs.
• Pirms izstradajuma lietošanas ar slotu vai sukui izkustiniet gruzus.
• Ja darba vieta ir netira, apsmidziniet to ar udeni, izmantojot šluteni.
• Izmantojiet izstradajumu kā alternativu šlutenei, laitauṭūtuūdeni.
• Droši aizpūtiet gruzus. Uzmanieties no běrniem, dzivniekiem, atvēriem logiem un transportlidzekliem.
• Neversiet izstradajumu pret trausliem augiem.
• Neputiet gaisu pret sienam, lieliem akmeniem, transportlidzekliem un zogiem.
• Ja tārāt iekšejos stūrus, pūṭiet no stūra un tad uz darba vietas centru. Pretējā gadījumā netīrumi var trapīt jusu sejai un radīt acu traumu.
• Izmantojiet pilnu sprauslas pagarinājumu, lai gaisa plūsma turētos zemes tuvumā.
• Izmantojiet pilnu sprauslas pagarinajumu, lai gaisa plusma turetos zemes tuvumā.
• Pec izstradajuma lietošanas izmetiet savaktos netirumus ATKritumu urnas.

Drosibas noradijumi saistibā ar suceja lietošanu

• Nepielaujiet ventilatora bojajumu rasaños. Neiesuciet lielus, cietus objektus, pieméram, koka gabalus, skardenes, gumijas mulcu vai garus stieplies gabalus.
• Nejaujet suceja caurulei atsisties pret zemi.
• Apturiet dzineju un atvienojiet aizdedzes sveces uzgali pirms likvidet nosprostojumu vai iznemt iestregusu materialu.

Individualais aizsargaprikojums

• Lietojot izstradajumu, vienmer izmantojiet atbilstošu individuālais drošibas aprikojumu. Individuālais drošibas aprikojums neizslezd z savainojumu risku. Individuālais drošibas aprikojums samazina negadijuma rezultātā radusos savainojumu smagumu.
• Stradajot ar produktu, vienmér izmantojiet atbilstošus acu aizsarglfdzeklus.
• Nestradajiet ar produktu basam kajam vai sandales. Vienmér velociet darba apavus ar nesfidošam zoem.
• Velciet izturigas garas bikses.
  Ja nepiecesams, izmantojiet atbilstous aizsargcimdus.
• Ja pastav iespeja, ka uz galvas var krist objekti, izmantojiet kiveri.
• Lietojot izstradajumu, vienmér izmantojiet atbilstošus ausu aizsarglidzeklus. Ilgstošs troksnis var izraisit dzirdes zudumu.
  Lietojot izstradajumu puteklaina vide, vienmier lietojiet apstiprinatu puteklu masku.
• Pärliecinieties, vai tuvumā atrodas pirmās palidzības sniegşanas komplekts.

Izstrādājuma aizsargierices

• Regulari veiciet izstradajuma apkopi.

• Tiek pagarinats izstradajuma darbmuzs.

• Tiek samazinats negadijumu risks.

Laujiet pilnvarotam izplatitajam vai pilnvarotam apkopes centram regulari parbaudit izstradajumu, lai veiktu regulesanu vai remontu.

• Neizmantojet izstradajumu, ja ir bojats drošibas apríkojums. Ja izstradajums ir bojats, szinieties ar pilnvarotu apkopes centru.

Apturešanas sledzis

ledarbiniet dzinēju. Pārliecinieties, vai, pārslēdzot apturešanas slēdzi apturešanas stavokli, dzinējs apstājas.

(Fig 18.)

Troksna slapetajs

BRIDINAJUMS: Nepieskarieties karstam troksna slapetajam. Troksna slapetajs ir loti karsts dzineja daribas laika un pec ta aptureesan. Pieskaroties troksna slapetajam, varat apdedzinaities.

• Neizmantojet dzineju, kura troksna slapetajs ir bojats. Bojats troksna slapetajs palielina troksna limeni un aizdegsanas risku. Turiet tuvumā ugundsdzesamo aparatu.
• Regulari parbaudiet izstradajumam pieviento troksna slapetaju.
  Nepieskarieties dzinējam vai troksna slapetājam, kad dzinējs darbojas. Nepieskarieties dzinējam vai troksna slapetājam vel bridi péc dzinēja apturešanas. Karstas virsmas var izraisit savainojumus.
  Karsts troksna slapetajs var radit aizdegsanos. Esiet uzmanigs, ja izmantojat izstradajumu uzliesmojosu skidrumu vai tvaiku tuvuma.
• Nepieskarieties troksna slapetaja detalam, ja troksna slapetajs ir bojats. Detalias var saturet kancerogenas kimikalijas.
• Dažiem pūtēja modeliem ir dzirkstelu uztvērējarežgis. Tiriet un nomainiet to norādītagos intervālos. Skatiet sadalu Apkope (APKOPE lpp. 229).(Fig 19.)

Drosibas noradijumi, darbojoties ar degvielu

• Nelietojiet izstradajumu, ja uz ta ir degviela vaidzineja alla. Notiriet nevelamo degvielu/ellu un laujiet izstradajumam nozt. Notririet no izstradajuma nevelamo degvielu.
• Ja degviela ir nokluvusi uz apgerba, nekavejoties pargerbieties.
• Nelauijiet degvielai nonakt uz kermena, jo ta var izraisit savainojumus. Ja degviela ir nonakusi uz kermena, izmantojiet ziepes un udeni, lai to nomazgatu.
• Neiedarbiniet dzineju, ja uz izstradajuma vai jusu kermena ir izljusi ella vai degviela.

• Nelietojiet izstradajumu, ja dzinejā ir suce. Regulari pārbaudiet, vai dzinejam nav radusies suce.
  Rikojoties ar degvielu, esiet uzmanigs. Degviela ir viegluiuzliesmojosa,tas tvaiki ir spradzienbistami, un var izraisit savainojumus vai navi.

• Neieelpojiet degvielas tvaikus, jo tie var izraisit savainojumus. Pärliecinieties, vai gaisa plusma ir pietiekama.
  Nesmekejiet degvielas vaidzinejatuvumaa

• Nenovietojiet siltus objektus degvielas vai dzinejatuvumā.
  Nepievienojiet degvieludzinej daribasa laikā.
• Pirms degvielas uzpildes parliecinieties, vai dzinejs in atdzisis.
• Pirms uzpildes leni atveriet degvielas tvertnes vaciu un uzmanigi izlaidiet spiedenu.
• Neveiciet dzinëja degvielas uzpildi telpas.
  Nepietiekama gaisa plusma var izraisit savainojumus vai navi, nosmokot vai saindejoties ar oglekla monoksidu (tvana gazi).
  Rupigi pievelciet degvielas tvertnes vaciu, lai neizraisitu azdegsanos.
  Pirms iedarbinasanas parvietojiet izstradajum vismaz 3 m (10 pedu attalum) no vietas, kur veicat uzpildi.
• Nelejiet degvielas tvertne parak daudz degvielas.
• Parliecinieties, vai, parvietojot izstradajumu vai degvielas tvertni, nerodas suce.
• Nenovietojiet izstradajumu vai degvielas tvertni vietā, kur ir atklāta uguns, dzirksteles vai signāllampiñas. Pārliecinieties, vai uzglabāsanas vietā nav atklāta uguns.
  Degvielas parvietošanai un uzglabāšanai izmantojiet tikai tam paredzētas tvertnes.
• Pirms ilgstošas uzglabāsanas iztuksojiet degvielas tvertni. leverojiet vietējos noteikumus par atbrivošanos no degvielas.
  Pirms ilgstoas uzglabasanas notfriet izstradajumu.
  Pirms izstradajuma novietosanas glabasana iznemiet aizdedzes sveci, lai nodrosinatu, ka dzinejs nejausi neiesledzas.

Savakšanas maisa uzstādīsana ar dažādām sūkšanas caurulēm

Suksanas ierieir piederums, kasieklautsdazu modelu komplekta.

BRIDINAJUMS: Pirms piestiprinat caurules izstradajumam, izsledziet dzineju.

1. Atveriet savaksanas maisu. Novietojiet savaksanas maisa cauruli no ieksejas maisa puses, lai nostiprinatu to pie sukstanas ivades atveres. Parbaudiet, vai elastigada fiksejas riev. Aizveriet maisa ravējsledzéju.
2. Nonemiet puteja cauruli un uzstadiet savakshanas maisa cauruli. levietojiet caurules skavas skruvi un to pievelciet. Piestipriniet siksnu savakshanas maisa cilpam.
3. Salagojiet apaksjas sukkanas caurules bultnu ar augsejas sukkanas caurules bultnu. lebidiet apaksjo sukkanas cauruli augseja sueja caurule par aptuveni 7 cm (3 collam). Bidiet, lidz apaksjara curule drosi fiksejas augseja caurule. Sastipriniet abas caurules ar komplekta ieklauto skruvi.
4. Ar skruvgriezi atveriet parsegu. levietojiet skruvgriezi pie ivades parsega bultinas. Bultina atrodas zem parsega malas preteja enges puse.
5. lebidiet sukšanas caurules lielajā atverum puteja apaksā. Salagojiet izcilnus ar atverem caurules. Grieziet to, lidz bajonetes stiprinājums fiksējas. Fiksacijs simboliem jasakrit.

DARBIBA

BRIDINAJUMS: Pirms izstradajuma lietoanas izlasiet un izprotiet drosibas noradijumus.

Degviela

Degvielas izmantošana

IEVEROJET: Sim produit im divtaktu motors. Izmantojet benzina un divtaktu motorellas maisijumu. Parliecinieties, vai maisijumā ir pareizs daudzums ellas. Nepareiza benzina un ellas proporcija var radit motora bojajumus.

Benzins

IEVEROJIET: Neizmantojiet benzinu, kura oktanskaitlis ir mazaks par 90 RON (87 AKI). Preteja gadijumä produits var tikt bojats.

IEVEROJET: Neizmantojiet benzins, kuratetanola concentracija parsniedz 10% (E10). Preteja gadijumaproducts var tikt bojats.

Vienmér izmantojet nelietotu bezsvina benzinu ar oktanskaitli, kas nav mazaks par 90 RON (87 AKI) un kura etanola koncentracija neparsniedz 10% (E10).

Ja bie zi lietojat produktu ar ilgstoiami augstiem motora apgiezieniem, izmantojiet benzinu ar augstaku oktanskaitli.

Divu ciklu motorella

• Izmantojiet tikai augstas kvalitates divu ciklu motorellu. Izmantojiet tikai motorellu ar gaisa dzesesanu.
• Neizmantojiet citu veidu ellas.
• Maisijuma proporcija 50:1 (2%)

Benzins Ella
1 ASV galons 77 ml (2,6 unces)
1 AK galons 95 ml (3,2 unces)
5 l 100 ml (3,4 unces)

Degvielas pievienošana

Vienmér izmantojiet degvielas kontineru ar aizsargaprikojumu pret pärplusanu.
- Ja konteinerā paliek degviela, iztukšojiet to un laujiet konteineram izžut.
- Parliecinieties, vai vieta ap degvielas tvertnes vacinu ir tira.
- Pirms degvielas maisijuma uzpildes degvielas tvertne sakratiet degvielas kontineru.

leslēgsana un izslēgsana

Pirms dzineja iedarbinăsanas

• Parbaudiet, vai izstradajumam nav trukstosas, bojatas, valigas vai nolietotas detalias.
• Parbaudiet savakkanas maisu. Parliecinieties, vai savakkanas maiss nav bojats un ravejsledzeks in aizvilkts.
• Parbaudiet uzgrieznus un skruves.
• Parbaudiet gaisa filtru.
• Pärbaudiet, vaidroseles mélite darbojas pareizi.
• Pärbaudiet, vai apturešanas slédzis darbojas pareizi.
• Parbaudiet, vai izstradajuma nav degvielas nopludes.

Auksta dzinëja iedarbinăšana

BRIDINAJUMS:Netiniet startera auklu ap roku.

IEVEROJIET:Neturiet izstradajuma ar kaju.

IEVEROJIET: Nevelciet startera auklu lidz galam. Neatlaidiet startera auklas rokturi, kad aukla izvikta. Tadejadi var sabojat ierieci.

Piezime: Ja dzinejs apstajas, parvietrojiet droselvarsta vadibas elementu aizversanas stavokl un veltreiz veiciet iedarbinasanu.

1. Uzpildiet degvielas tvertni ar tiru degvielas maisijumu.
2. Nospiediet degvielas sukni 10 reizes, fidz sukni piepilda degviela. Degvielas suknis nedrikst but pilns ar degvielu.(Fig 20.)

3. Parvietrojiet dzineja droselvarsta vadibas elementu stavokli FULL CHOKE (aizvrtts).(Fig 21.)

4. Parbidiet mainama apgiezenu skaita vadibas elementu lidz galam preteji pulkstenraditaju kustibas virzienam.(Fig 22.)

5. Ar kreiso roku turiet ierices korpusu pie zemes.
6. Pärbīdiet droselvärsta vadibas elementu 1/2 stavokl un velociet startera auklas rokturi, lidz dzinējs sāk darboties.(Fig 23.)
7. Darbiniert dzineju aptuveni 10 sekundes.
8. Turiet nospiestu droseles meliti visu parejo daribub laikā.
9. Parvietrojiet droselvarsta vadibas elementu stavokli OFF CHOKE (atverts).(Fig 24.)
10. lesildiet dzineju aptuveni 1 minuti.

Silta dzineja iedarbinasana

1. Turiet nospiestu droseles meliti.
2. Parvietrojiet droselyvarsta vadibas elementu 1/2 stavokli.
3. Strauji velciet startera auklas rokturi, vienlaikus spiežot droseles mīliti, fidz dzinejs sāk darboties.
4. Parvietrojiet droselvarsta vadibas elementu stavokOFF CHOKE (atverts).

Dzineja apturešana

Nospiediet un atlaidiet dzineja APTUREŠANAS sleždi. Sledzis automatiski párslégsies atpakaI ELESLEGSANAS stavokfi. Uzgaidiet 7 sekundes un tad meginiet párstartet izstradajumu, lai panaktu sležda atiestati.

Sprauslas izmantošana

• Izmantojiet parasto sprauslu, ja nepiecesama precinctate un koncentreta gaisa plusma.(Fig 25.)
• Lietojet liela ātruma sprauslu, kad nepiecesama plataka gaisa plusma un lielaks gaisa kustibas Ātrums. (Fig 26.)

Puteja sprauslas regulësana

1. Pagrieziet sprauslu pa kreisi, lui atvienotu bajonetes stiprinajumu.
2. Parvietrojiet sprauslu vajadzigajstavokli
3. Pagrieziet sprauslu pa labi, lidz atskan klikskis.

Suksan

Pirms sukšanas uzlieciet nepiecesamo drošības apríkojumu.

BRIDINAJUMS: Pirms ierices lietošanas
pärliecinieties, vai savakšanas maiss nav
bojats un ravejsledzëjs ir aizvilkts. Nelietojiet
bojatu maisu. Tadejädi tiks novérstas
traumas, ko rada lidojiši netirumi. Stradajot
ar kreiso roku, apdraudejums palielinas.
Nelauijiet kermenim saskarties ar izplüdes
gazu izvades dalu.

BRIDINAJUMS: Neiesledziet puteju, ja ir atverts vai bojats ivades parsegs (iznemot gadijumu, kad ir uzstadita sukstanas caurule).

Lietojot puteju, savaksanas maiiss japiekabina plecu siksnai. Siksnai jabut uz pleca.
- lesledziet puteju. leverojiet ieslegsanas un apturesanas sadalas noradijumus Pirms dzineja iedarbinasanas lpp.228. Izlasiet droibas instrukcijas DROSIBA lpp.224.

Savakšanas maisa iztuksošana

BRIDINAJUMS: Vienmér pārbaudiet savaksanas maisu. Pirms ierices lietoşanas pārliecinieties, vai maiss nav bojats un ravejsledzëjs ir aizvilkts. Nelietojiet bojatu maisu. Lidojiš netirumi var radit traumas. Esiet uzmanigs, stradajot ar kreiso roku. Nepieskarieties izpludes gazu izvades vietai.

1. Apturiet ieri.
2. Atveriet maisa sanu ravejsledzehju.
3. Iztuksojiet savaksanas maisu.

APKOPE

BRIDINAJUMS: Pirms tiri, remontet un apkopt trimeri, izlasiet un izprotiet dro'sibas sadalu.

Apkopes grafiks

Obligati ieverojiet apkopes grafiku. Intervali tiek
aprekinati atbilsto izstradajuma ikdienes lietoisanai. Ja
nelietojat izstradajumu katru dienu, intervali ir atskirigi.
Veiciet tikai tos apkopes darbus, kas mineti šaja
rokasgramata. Lai veiktu apkopes darbus, kas nav
mineti šaja rokasgramata, szinieties ar pilnvarotu
apkopes centru.

Ikdienes akope

Notiriertarejasvirsmas.
- Parbaudiet apgriezienu skaita vadibas elementa un droseles melfites darbibu. Nomainiet bojatasDSLas.
- Parbaudiet apturešanas slédzi. Ja nepieciesams, nomainiet to.
- Pärbaudiet tuksgaitas apgiezenu skaitu.
Iztiriet gaisa filtru. Ja nepiecesams, nomainiet to.
- Parbaudiet, vai iepludes parsegu var fikset aizversanas stavokli. Parniecinieties, vai lapstiigrats ir tirs.
- Pievelciet visus uzgrieznus un skruves.
- Pärbaudiet, vai korpusos nav plaisu.
- Parliecinieties, vai savaksanas maiss nav bojats un ravejsledzeks darbojas. Ja nepiecesams, nomainiet maisu.

Iknedelasapkope

• Parbaudiet startera ierices, startera auklas un spriegojuma atsperes stavokli. Nomainiet visas bojatas detalias.
• Parbaudiet gaisie iepludi pie startera ierices. Ja gaisa iepludes vieta ir nosprostojusies, attiriet to.

• Notiriet aizdedzes sveces arpusi. Iznemiet sveci un parbaudiet atstatumu starp elektrodiem. Noreguljiet atstatumu lidz 6 mm (0,024 collam) vai nomainiet aizdedzes sveci.
  Notriet lapstinrata lapstinas.

• Iztiriet dzirkstelu uztvēreja režgi un, ja nepieciesams, nomainiet to (neattiecas uz troksna slapetaju ar katalitisko pärveidotaju).

• Notiriet karburatoru un vietu ap to.
• Iztiriet gaisafiltru.

Ikmeneša apkope

• Parbaudiet startera auklas rokturi un startera auklu.
• Iztiriiet degvielas tvertni.
  Notiriet karburatoru un vietu ap to.
• Notiriet lapstinrata lapstinas.
• Parbaudiet, vai degvielas pievadi nav ieplaisajuši vai kā citādi bojati. Ja nepieciesams, nomainiet.
• Nomainiet degvielas filtru degvielas tvertne.
• Parbaudiet visus kabelus un savienojumus.
• Nomainiet aizdedzes sveci.
• Nomainiet gaisa filtru.

Ikgadëja apkope

• Parbaudiet aizdedzes sveci.
• Notiriet karburatora korpusu un vietu ap karburatoru.
• Iztiriet dzesesanasystemu.
• Pärbaudiet dzirkstelu uztvērēja režgi.
• Pärbaudiet degvielas filtru.
• Parbaudiet, vai nav radušies degvielas šlūtenes bojājumi.
• Parbaudiet visus kabelus un savienojumus.

Apkope pec 50 darba stundam

• Apmeklejiet pilnvarotu apkopes centru, lai veiktu slapetaja remontu vai nomainu.

Tuksgaitas apgriezenu skaita regulësana

• Pirms tuksgaitas apgiezienu skaita reguleşanas parliecinieties, vai gaisa filtrs ir tirs un ir piestiprinats gaisa filtra parsegs.
  Reguljetuksgaitas apgriezienu skaitu ar tuksgaitas regulesanas skruvi T, kas apzimeta ar "T". (Fig 27.)

Tuksgaitas apgriezienu skaits ir pareizs, ja dzinejs vienmerigi darbojas visos rezialos.
1. Grieziet tuksgaitas reguleshanas skruvi pulkstenraditaju kustibas virziena, lai iestatitu lielaku apgriezenu skaitu.
2. Grieziet tuksgaitas reguleşanas skruvi preteji pulkstenraditaju kustibas virzienam, lai iestatitu mazaku apgiezenu skaitu.

Dzirkstelu uztvērēja režga apkope

Ar metala suku izfiriert dzirkstlu uztvereja rezgi.

Dzeseshanasistemas tirishana

Notiriert dzeseshanasistemasdallasuku.（Fig28.）

Aizdedzes sveces pbarde

IEVEROJIET: Vienmér lietojiet ieteikto aizdedzes sveces tipu. Nepiemerota aizdedzes svece var radit izstradajuma bojajumus.

• Parbaudiet aizdedzes sveci, ja dzinējam nepietiek jaudas, dzinēju nevar viegli iedarbināt vai arī tas nedarbojas pareizi tuksgaita.
  Lai samazinatu nevelamu materialu uzkrasanos uz aizdedzes sveces elektrodiem, ieverojiet turpmakos noradijumus.

a) Parliecinieties, vai suksgaitas apgriezienu skaits ir noregulets pareizi.
b) Parliecinieties, vai degvielas maisijums in atbilstoSS.
c) Parliecinieties, vai gaisa filtrs ir tirs.

Ja aizdedzes svece ir netira, notiriet to un pbaraudiet, vai atstatums starp elektrodiem ir pareizs; skatiet seit: TEHNISKIE DATI lpp. 230(Fig 29.)
- Ja nepiecesams, nomainiet aizdedzes sveci.

Gaisa filtraapkope

Gaisa filtra tirisana

1. Nonemiet gaisa filtra parsegu un iznemiet gaisa filtru. (Fig 30.)
2. Iztiriet gaisa filtru ar siltu ziepjedeni. Pirms uzstadisanas parliecinieties, vai gaisa filtrs ir sauss.
3. Nomainiet gaisa filtru, ja tas ir parak netirs, lait o piliniba notiritu. Vienmér nomainiet bojatu gaisa filtru.
4. Ja izstradajumam ir putu polistirola filtrs, ieellojiet to ar gaisa filtra ellu. Gaisa filtra ellu izmantojiet tikai putu polistirola filtram. Nelietojiet ellu filca filtram.

TEHNISKIE DATI

	Mērvienī-ba	B2126(125B28HV)	BV2126(125B28HV)
Dzinēja tehniskie dati
Cilindra darba tilpums cm	3	28 28
Elektrodu atstarpe mm 0,6 0,6
Degvielas tvertnes tilpums cm	3	500 500
Apgriezenu skaits sukšgaitā min	-1	2800-3200 2800-3200
Maks. apgriezenu skaits min	-1	8000 8000
Jauda kW 0,8 0,8
Aizdedzes svece		RCJ-6Y	RCJ-6Y
Maksimāla ātruma pūšanas režīms	min-1	8600 8600
Maksimāla ātruma sūkšanas režīms	min-1	--	7500
Emisiju noturības periods	h	50 50
Trošna un vibrăcijas limena dati
Līdzvērtīgs vibrăcijas limenis pie rokturiem, kas aprīkoti ar pūtē-ja caurulēm un sprauslu (originalu) — skatiet 1. piezīmi.	m/s2	8,3 8,3
Lidzverfigs vibracijas limenis pie rokturiem, kas aprikoti ar suk-šanas caurulēm (originalām), kreisajā/labajā puse — skatiet 1. piezīmi.	m/s2	--/-- 6,4/8,3
Lidzverfigs skanās spiediens pie operadora auss, kas mērīts saskaṇā ar standartu ISO 22868, uzstādītas pūtēja caurules un sprausla (originalā).	dB (A) 94	99
Lidzverfigs skanās spiediens pie operadora auss, kas mērīts saskaṇā ar standartu ISO 22868, uzstādītas sukšanas caurules (originalās).	dB (A) -- 99
Skanās jaudas limenis, garantētais (LwA) — skatiet 2. piezīmi dB	(A) 107 107
Skanās jaudas limenis, izmērītais — skatiet 2. piezīmi dB (A) 106
Izstrādājuma izmēri
Svars (bez degvielas, bet ar pūtēja cauruli un uzstādītu stand-arta sprauslu)	kg 4,3 4,4
1. piezīme Sniegtajos datos par līdzverfīgu vibracijas limeni ir ietverta parastā 1 m/s2 statistiskā izkliede (standarta novirze).
2. piezīme Atbilstoši EK direktīvai 2000/14/EK trokšna emisija akärtnē ir mērīta kā skanās jauda (LwA). Ierīces no-vērotais skanās intensitates limenis ir izmērīts ar pievienotu origināo griesanas ierici, kas rada augstāko limeni. At-skirība starp garantētō un izmērīto skanās intensitates limeni ir tāda, ka garantētā skanās intensitates lmena mērījumu rezultās ietver aī izkliedi mērījuma rezultātā un atskirības dazādām tā paşa modela iericēm, kas atbilst direktīvai 2000/14/EK.
3. piezīme. Sniegtajos datos par līdzverfīga skanās spiediena limeni ierīcei ir ietverta parastā statistiskā 1 dB (A) izkliede (standarta novirze).

Ventilators Mervienba BV2126
Tips Radials ventilators Radials ventilators
Maks. gaisa kustibas atrums, standarta sprausla km/h 217 217
Maks. gaisa kustibas atrums, liela atruma sprausla*	km/h 273 273
Gaisa tilpums pūšanas režimā	cfm	425 425
Gaisa tilpums sūkšanas režimā	cfm	--	445
* dažu modelu papildpiederumi

PIEDERUMI

B2126
Apstiprinatie pigeonumi	Tips
Âtras darbības sprausla	545 119 502

ES ATBILSTIBAS DEKLARACIJAS SATURS

Ar so mēs, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN pazinojam, ka Ḫs izstrādājums:

Apraksts Gasoline Blower /	Blower- Vacuum
Zimols Jonsered
Platforma/tips/modelis Plat- forma125B28HV, kas pärstāv modeli B2126, BV2126
Partija Serijas numurs no	2013. gada un vēlāk

pilnibā atbilst šādām ES direktīvām un noteikumiem:

Direktīva/noteikumi Apraksts
2006/42/EC	par mašīnām
2014/30/EU	par elektromagnētisko sa-vietojamību
2000/14/EC	par trokšηa emisiju vidē

Ir lietoti šadi sasanotie standarti un/vas tehniskie dati (specifikácjas): EN ISO 12100, EN ISO 1186-1, CISPR 12, ISO 14982

Saskaña ar direktivas 2000/14/EC V pielikumu deklaretie skanas limeni ir noraditi sis rokasgramatas tehnisko dato sadalā un paraksti EK Atbilstibas deklaracija.

SMP Svensk Maskinprovning AB veica brivpratiguparbaudi Husqvarna AB varda, izsniedzot atbilstibasertifikatu saskaar EK Padomes direktivu 2006/42/EC par masinam.

Sis tertifikats, kas pievienots parakstitajai EK Atbilstibas deklaracijai, ir derigs visam ražotnem un izcelsmes valstim, kas noraditas uz izstradajuma.

Piegadatais Gasoline Blower / Blower-Vacuum atbilst paraugam, kas tika parbaudits.

Copepkanhe

BbBEHNE 233

BE30NACHOCT 234

MOHTAX. 237

PABOTA. 238

TEXHNUECKO OBCNJYKBAHE. 240
