BV2126 - Foukač JONSERED - Bezplatný návod k obsluze

Značka	Jonsered
Model	BV2126
Kategorie	Foukač / Vysavač listí
Typ motoru	2-takt, 28 cm³
Jmenovitý výkon	0,8 kW
Objem palivové nádrže	500 cm³
Palivová směs	50:1 (benzín/olej 2-takt)
Max. otáčky při foukání	8 600 min⁻¹
Max. otáčky při sání	7 500 min⁻¹
Průtok vzduchu při foukání	425 cfm
Průtok vzduchu při sání	445 cfm
Max. rychlost vzduchu (standardní tryska)	217 km/h
Max. rychlost vzduchu (vysokorychlostní tryska)	273 km/h
Hmotnost (bez paliva, s trubicí a tryskou)	4,4 kg
Hladina akustického tlaku (foukání)	99 dB(A)
Garantovaná hladina akustického výkonu	107 dB(A)
Vzdálenost elektrod zapalovací svíčky	0,6 mm
Doporučená zapalovací svíčka	RCJ-6Y
Typ ventilátoru	Radiální
Součástí příslušenství	Foukací trubice, standardní tryska, popruh, sběrný vak (BV), sací trubice (BV)
Doba trvanlivosti emisí	50 h

Často kladené otázky - BV2126 JONSERED

Jak nastartovat studený motor na BV2126?

Stiskněte 10krát baňku pro pumpování paliva, dokud se nezačne plnit. Přepněte sytič do polohy FULL CHOKE. Otočte ovladač otáček na doraz proti směru hodinových ručiček. Držte stroj na zemi, přepněte sytič do střední polohy a táhněte startovací lanko, dokud motor nenaskočí. Nechte zahřát 10 sekund, poté přepněte sytič do polohy OFF CHOKE a přitom držte plynovou spoušť stisknutou. Nechte zahřát 1 minutu.

Jakou palivovou směs použít?

Použijte směs bezolovnatého benzínu (oktanové číslo min. 90 RON) a vysoce kvalitního dvoutaktního oleje chlazeného vzduchem v poměru 50:1 (2 % oleje). Například na 5 litrů benzínu přidejte 100 ml oleje. Nepřipravujte směs na více než 30 dní.

Jak nastavit volnoběžné otáčky?

Ujistěte se, že vzduchový filtr je čistý a jeho kryt je upevněn. Pomocí seřizovacího šroubu T (označení «T») nastavte volnoběh. Otáčením ve směru hodinových ručiček zvyšujete otáčky, proti směru snižujete. Volnoběh je správný, když motor běží plynule ve všech polohách.

Jak vyčistit vzduchový filtr?

Sejměte kryt vzduchového filtru a poté filtr. Vyperte jej v teplé mýdlové vodě, opláchněte a zcela osušte před opětovnou montáží. Pokud je filtr příliš znečištěný nebo poškozený, vyměňte jej. Pokud je váš model vybaven pěnovým předfiltrem, naneste na něj olej na předfiltr.

Kdy vyměnit zapalovací svíčku?

Zkontrolujte zapalovací svíčku, pokud motor postrádá výkon, špatně startuje nebo špatně běží na volnoběh. Vyčistěte ji a zkontrolujte vzdálenost elektrod (0,6 mm). Použijte svíčku typu RCJ-6Y. Vyměňte ji každoročně nebo pokud je znečištěná.

Jak vyprázdnit sběrný vak v režimu sání?

Nejprve zastavte motor. Otevřete zip na boku vaku a vyprázdněte jeho obsah. Před pokračováním v práci zkontrolujte, zda je vak v dobrém stavu a zip je řádně uzavřen, aby se zabránilo vylétávání nečistot.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranu očí, chrániče sluchu, protiprachovou masku a protiskluzovou obuv. Udržujte bezpečnou vzdálenost alespoň 15 m od ostatních osob a zvířat. Nikdy nemiřte tryskou na osoby nebo zvířata. Před demontáží příslušenství zastavte motor.

Jak používat vysavač (režim sání)?

Nejprve sestavte sací trubice a sběrný vak, jak je uvedeno v návodu. Nasaďte si popruh na rameno. Normálně nastartujte motor. Vysávejte listí a nečistoty, přičemž trubici držte blízko země. Vak se plní; pravidelně jej vyprazdňujte po zastavení motoru.

Jak nainstalovat foukací trubici?

Povolte upevňovací šroub trubice pomocí šroubováku. Zarovnejte žebro horní trubice s drážkou výstupu vzduchu a nasaďte. Utáhněte šroub. Poté zarovnejte drážky spodní trubice s výstupky horní trubice, zasuňte a otočte ve směru hodinových ručiček, dokud neuslyšíte cvaknutí.

Kde je vypínač?

Vypínač se nachází na boku skříně motoru (viz obrázek 18 v návodu). Stiskněte a uvolněte jej pro zastavení motoru. Automaticky se vrátí do polohy ZAPNUTO. Před opětovným spuštěním počkejte 7 sekund.

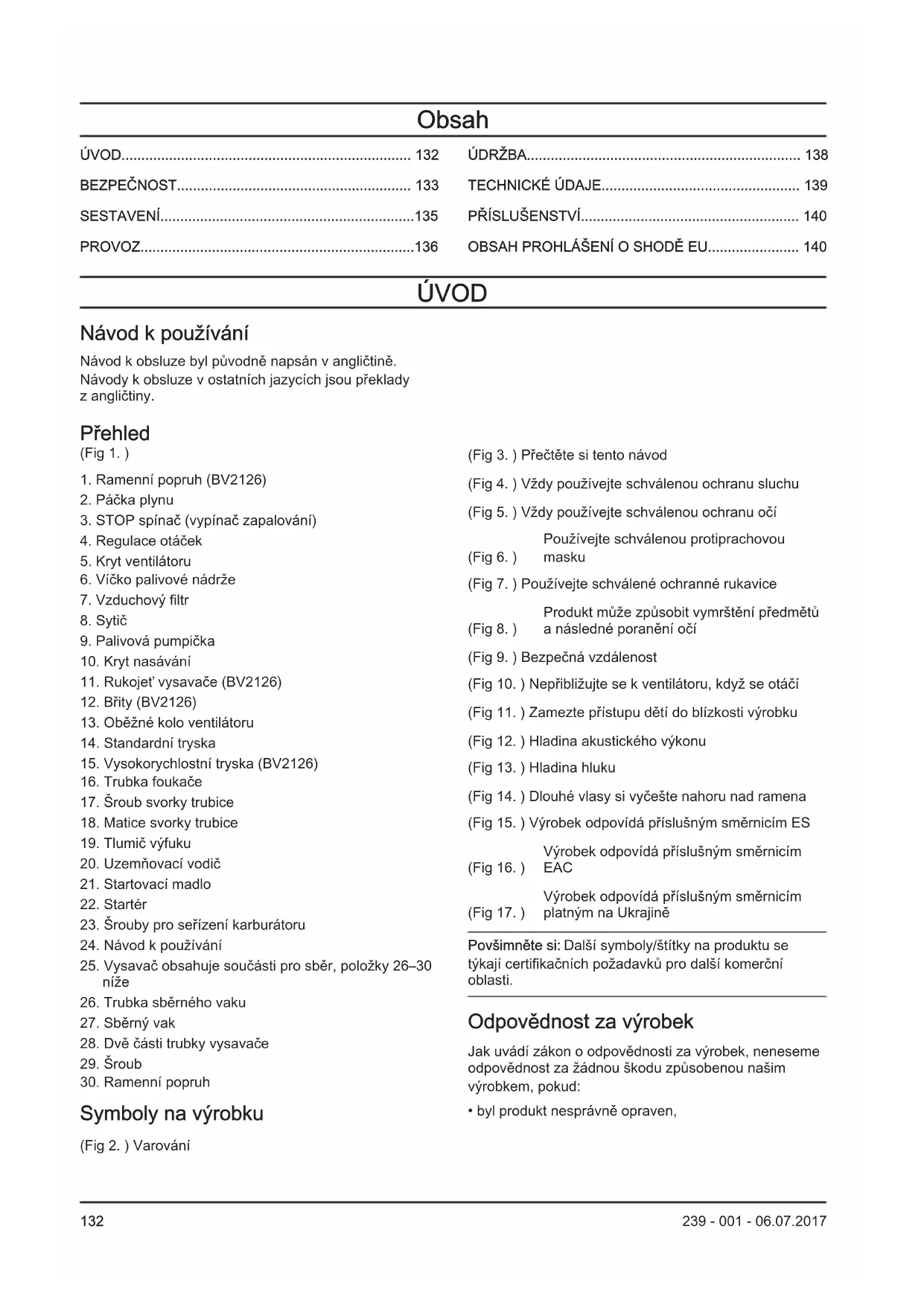

NÁVOD K OBSLUZE BV2126 JONSERED

Navod k obsluze byl puvodnene napsan v anglictine.
Navody k obsluze v ostatniich jazycich jsou preklady z anglictiny.

Prehled

(Fig 1.)

1. Ramenní popruh (BV2126)
2. Páčka plynu
3. STOP spinač (vypínač zapalováni)
4. Regulace otáček
5. Kryt ventilatoru
6. Víčko palivové nádrže
7. Vzduchovy filtr
8. Sytic
9. Palivova pumpicka
10. Kryt nasávání
11. Rukojet' vysavače (BV2126)
12. Brity (BV2126)
13. Obězné kolo ventilátoru
14. Standardni tryska
15. Vysokorychlostni tryska (BV2126)
16. Trubka foukace
17. Sroub svorky trabice
18. Matice svorky trabice
19. Tlumic vfyfuku
20. Uzemnovaci vodic
21. Startovací madlo
22. Startér
23. Šrouby pro serízeni karburátoru
24. Návod k používání
25. Vysavač obsahuje současti pro sber, položky 26-30 nizé
26. Trubka sbérného vaku
27. Sbernyvak
28. Dvečasti trubky vysavače
29. Sroub
30. Ramenni popruh

Symboly na vyrobku

(Fig 2.) Varováni

(Fig 3.) Přečěte si:tento námod
(Fig 4.) Vždy používejte schvalenou ochranu sluch
(Fig 5.) Vždy používejte schvalenou ochranu oči Používejte schvalenou protiprachovou
(Fig 6.) masku
(Fig 7.) Používejte schvaléné ochranné rukavice

Produkt muze zpusobit yvmrsteni predmetu a nasledne poranenoi oci

(Fig 9.) Bezpečná vzdálenost
(Fig 10.) Nepriblizujte se k ventilatoru, kdyz se otáci
(Fig 11.) Zamezte pristupu deti do blizkosti vyrobku
(Fig 12.) Hladina akustického vykonu
(Fig 13.) Hladina hluku
(Fig 14.) Dlouhé vlasy si vyčěste nahoru nad ramena
(Fig 15.) Vyrobek odpovidá príslušnám směrnicim ES Vyrobek odpovidá príslušnám směrnicim

(Fig 16.) EAC

Vyrobek odpovidá príslušným směrnici (Fig 17.) platným na Ukrajiné

Povsimnete si: Dalsi symboly/stitky na produktu setykji certifikacnich pozadavku pro dalsi komercni oblasti.

Odpovédnost za vyrobek

Jak uvádi zák o odpovednesti za vyrobek, neneseme odpovednost zaŽadnou skodu zpusobenou nasim vyrobkem,Pokud:

byl produit nespravnoe opraven,

byl produit opraven pomoci soucasti od jineho vrobcne nebo soucasti, ktere nejsou vyrobcem schvaleny,
- má produit príslušenstvi od jiného vyrobce nebo príslušenstvi, které neni vyrobcem schvaleno,

• produit nebl opraven ve schvaleném servisnim stredisku nebo schvalenym odbornikem.

BEZPECNOST

Definice týkajíci se bezpečnosti

Niže uvedené definice uvádi uroven váznosti jednotlivych signálnich slov.

VYSTRAHA: Zraneni osob.

VAROVÁNÍ: Poškozeni vyrobku.

Povsimne ti: Diky temto informacim je pouzivani vyrobku snazsi.

Obecné bezpečnostní poukyny

• Používejte výrobek správně. Nesprávné používání muže mit za následek zraněné nebo smrt. Vyrobek používejte pouze k Činnostem uvedenyím v tomto navodu. K jiným Činnostem výrobek nepoužívejte.
• Rid'te sePokyny v navodu. Rid'te se bezpečnostnimi symboly aPokyny. Pokud se obsluha nebude riditPokyny a symboly, muze dojit ke zraneni, poškozeni nebo smrti.
  Tento námod nevyhazujte. Použijte poukyny k sestaveni, k použivani a udržovani vyrobku v dobrém stavu. Použijte poukyny k správné montáži nástavcú a príslušenství. Používejte pouze schvalené nástavce a príslušenství.
• Nepoužívejte poškozený vyrobek. Dodržujte plan udrzby. Provádejte pouze udrzbu, ke které najdete pokyny v totom námodu. Veškerou udrzbu musi provadět schvalné servisni středisko.
  Tento námod nemuže obsahovat vsechny situace, ke kterym pri používani vyrobku docház. Budte opatrni a používejte zdravý Rozum. Vyrobek nepoužívejte a neprovádejte udřžbu, když si nejste jisti danou situaci. Poradte se s odbornikem, prodejm, servisinim pracovnikem nebo schvaleným servisinim strediskem.
• Pred montází, uskladnémíne nebo ïdržbou výrobku odpojte kabel zapalovaci svicky.

• Pokud se změni puvodnípecifikace vyrobku, nepoužívejte ho. Bez schvaleni vyrobcem něměnte zádné současti vyrobku. Používejte vyhradné současti schvaleni vyrobcem. Nesprávná udrzba muže mit za nasledek zraněné nebo smrt.

• Nevdechujte vypary motoru. Dlouhodobé vdechovani vfykovych plynuz motoru prydstavuje zdravotni riziko.

• Nestartujte vyrobek uvnitř budovy ani v blízkosti hořlavych materialù. Vyfukové plny jsou horké a mohou obsahovat jiskry, které by mohy zažehnout požár. Nedostatečné prouděni vzduchu muže zpúsobit zraněni nebo smr udušením nebo otravou kysličnikem uhelnatým.
• Pri použivani vyrobku vytváři motor elektr magnetické pole. Elektromagnetické pole muže poskodit implantované lékarské pristroje. Préd použitim vyrobku se poradte s lékarém a vyrobcem implantovanych lékarskych pristroju.
  Zamezte používáni vyrobku detmi. Zamezte používáni vyrobku osobami, které naznajiPokyny.
  Vzdy sledujte osoby s fyzickym nebo mentalnim postizenen pri praci s vyrobkem. Vzdy musi byt pritomna zodpovedna dospelá osoba.
• Vyrobek zamykejte na miste, kam nemaji pristup deti a nezádouci osoby.
• Produkt muže zpúsobit vymrstěni predmetu a nasledné poraněni. Dodržujte bezpečnostní predpisy pro sníženi rizika zraněni a smrti.
• Neodcházejte od výrobku, když je spustěný motor.
• Za priadnou nehodu nese zodpovednost obsluha vyrobku.
• Pred použitím se prěsvěděte, ze nejsou poskozeny současti.
• Pred použitim vyrobku zajistěte, abyste byli ve vzdálenosti minimálne 15 m (50 stop) od ostatních osob a zviřat. Zajistěte, aby osoby ve vaši blizkosti véděli,Že budete vyrobek používat.
• Podrobnosti naleznete v mezinarodnich a mistroh zakonech. Za urcitych podminek mohou pouziti vyrobku zakazovat nebo omezovat.

BezpečnostníPokyny pro provoz foukace

• Používejte vyrobek pouze k foukáni nebo odstrańovány listá dalsich necistot na zemi.
  Nepouzivejte vyrobek, jste-li unaveni, nemocni nebo pod vlivem alkoholu, drog nebo leku.
• Osoby v okoli ani zvirata se nesmi vyskytovat blize než 15 m (50 stop) od obshaluy.
  Vyrobek muze vysokou rychlosti yvmrstit predmety, ktere se mohou odrazit azasahnout obsluhu. Muze dojit k poraneni oci.

• Trysku foukace nesmerujte na osoby ani zviřata.

• Dlouhé vlasy si vyčěste nahoru nad ramena.

• Pred provaděním montáze nebo demontáze príslušenství nebo jiních současti vypněte motor.
• Nepoužívejte výrobek bez krytu.
• Pokud se v pracovni oblasti vysktytuj osoby, nepracujte. Když do pracovni oblasti vstoupí jiná osoba, vyrobek vypněte.
• Neprovozujte vyrobek v prostoru s nedostatečnám prouděním vzduchu. Nedostatečné prouděné vzduchu muže zpúsobit zraněné nebo smrt udušením nebo otravou oxidem uhelnatým.
• Tlumic vfyfuku je velmi horky, kdyz je vyrobek spusteny, kdyz pracije na volnobezné otácky i po jeho vypnuti. Bud'te opatni v blizkosti hořlavych materialu a hořlavych plynú.
• Nedotykejte se prostoru krytu nasavani. Udrzujte sperky a volny odev v bezpechné vzdalenosti od prostoru nasavani.
  Vždy udržujte správný postoj a provozujte vyrobek pouze na bezpečnéma rovném povrchu. Kluzké nebo nestabilní povrchy, například Žebríky, mohou zpúsobit ztrátu rovnováhy nebo kontroly.
  Nepouzivejte vyrobek ve vyskach, napriklad na strese.
  Zajisteteprodukt beshemprepravy.
• Vyrobek používejte pouze v doporučených hodinách.
  Dodržujte mistrí predpisy. Obvykla doporučeni jsou 9:00 až 17:00, od ponděli do soboty.
• Vyrobek používejte snejmensím mozným nastavením plynu pro danou práci.
• Ujistete se, Ze pri pouzivani vyrobku nemuzete spadnout. Pri pouzivani vyrobku se nenaklanejte.
• Pred zahájenim provozu zkontrolujte, zda je vyrobek v dobrem stavu, predevšim tlumic vyfuku, privod vzduchu a vzduchovy filtr.
• Pred pouzitim vyrobku pouzijte k uvolneni necistot ze země hrabě nebo kosť.
• Pokud je pracovni oblast prasná, postříkejte ji hadić.
• Používejte výrobek jako alternativu hadice a šetřete takvodou.
• Nečistoty odfukujte opatrně. Davejte pozor na déti, zviřata, otevřená okna a vozidla.
• Nemirte vyrobkem na rostliny, které se snadno poskodi.
• Nefoukejte vzduch ve smeru objektu, jako jsou steny, velké kameny, vozidla a ploty.
• Pri práci ve vnitnich Rozich foukejte od rohu do středu pracovni oblasti. V opacné mřipadě vás mohou odletujici predměty udefit do obliceje a zpúsobit poraněni oči.
• Používejte celý nástavec trysky, aby byl proudly vzduchu co nejblíze u zěme.
• Osoby v okoli musi používat ochranu očí.
• Po použiti vyhod'te nečistoty do nádob na odpad.

BezpečnostníPokyny pro provoz vysavače

• Chrainte ventilator pred poskozenim. Nevysaveje velke, pevné predmety, napriklad drevo, plechovky, gumovou dr'nebo dlouhe provazky.
• Trubka vysavače nesmi narážet do země.
• Než začnete odstražovat zablokovaný nebo uvízlymaterial, vypněte motor a opojte koncovku kabeluzapalovací svicky.

Osobni ochranné prostředky

• Pri práci s vyrobkem vždy používejte správné osobní ochranné prostředky. Osobní ochranné prostředky neodstražují nebezpecě zraněné. Osobní ochranné prostředky snizují uroven zhraněné v pripadě nebody.
• Pri práci s vyrobkem vždy použivejte schvalenou ochranu oči.
• Nepracujte s vyrobkem bosi nebo v otevrenych botach. Vždy používejte odolnou obuv s protiskluzovou podrážkou.
  Pouzivejte silné, dlouhé kalhoty.
  V priadé nutnosti používejte schvalén ochranné rukavice.
• Pokud hrozi nebezpeci pádu nějakého prédmetu, použijte helmu.
• Pri práci s vyrobkem vždy používejte schvalenou ochranu sluchu. Dlouhodobé púsobeni hluku můze zpúsobit ztratu sluchu vyvolanou hlukem.
• Pri praci v prasném prostředi vždy použivejte schvalenou protiprachovou masku.
• Přesveděte se, ze mate v dosahu k dispozici lékárnicku.

Ochranná zařizení na produktu

Zajistete pravidelnou udrzbu vyrobku.

• Prodlouží se tím jeho zivotnost.
• Sniží se nebezpečí nebody.

U schvaleného prodejce nebo ve schvaleném servisinm stredisku nechte vyrobek pravidelné kontrolovat, seridit nebo pripadne opravit.

Nepoužívejte výrobek s poskozenymi ochrannymi prostředky. V pripadě poskození výrobku se obratte na schvalné servisné středisko.

Stop spinač (vypínač zapalováni)

Nastartujte motor. Zkontrolujte, zda se motor zastav pri presunuti vypinače zapalování do polohy zastavení. (Fig 18.)

Tlumič výfuku

VYSTRAHA: Nedotykejte se tlumice vyfuku, dokud nevychladne. Tlumic vyfuku je velmi horky, kdyz je motor spusteny i po jeho vypnuti. Pri kontaktu s tlumicem vyfuku muze dojit k popaleni.

• Nepoužívejte motor s poskozeným tlumicem.
  Poskozený tlumic zvyšuje uroven hluku a nebezpeci požáru. Vždy mějte povlizhasici pristroj.
• Pravidelné kontrolujte, zda je k vyrobku namontován tlumic.
• Nedotykejte se bežićho motoru ani tlumie. Motoru ani tlumie se nedotykejte ani nějakou dobu po zastaveni motoru. Horký povrch muže zpúsobit zraněni.
  Horky tlumic muze zpuosibit pozar. Budte opatrnike,Pokud vyrobek pouzivate v blizkosti hoivych kapalin a plynu.
• Pokud je tlumic poskozen, nedotykejte se jeho soucasti. Soucasti mohou obsahovat karcinogenni chemikalie.
• Některé modely foukăcú mají sítko lapace jisker. Sítko Čistěte a měnte v stanovenych intervalech. Viz Čast Udržba (UDRŽBA na strani 138).(Fig 19.)

Bezpečnost pri manipulaci s palivem

• Pokud je na vyrobku palivo nebo olej, nespoustějte ho. Nechtěné palivo/olej z vyrobku odstrănte a nechte vyrobek uschnout. Nechtěné palivo z vyrobku odstrănte.
• Pokud si palivem polijete oblecení, okamžite se prěvlékněte.
  Zabraţe styku paliva s telem, muže zpúsobit zraněni. Pokud se palivo na vase telo dostane, omyjte sevodou a mydlem.
• Pokud polijete vyrobek nebo sebe olejem nebo palivem, nespoustejte motor vyrobku.
• Nepoustéjte motor,Pokudznéj neco uniká. Pravidelné kontrlujte, jestli z motoru nic neuniká.
• Pri manipulaci s palivem budte opatrní. Palivo je hořlavé a vypary jsou vybusné a mužou zpúsobit zraněni nebo smrt.
• Nevdechujte palivové vypary, mužou zpúsobit zraněni. Zajistěte dostatečné průtok vzduchu.
  V blízkosti paliva ani motoru nekurte.
• Do blízkosti paliva ani motoru neumist'ujte horké prédméty.

Kdyz je spusteny motor, nedoplhujte palivo.
- Než začnete doplěnovat palivo, prěsvěděte se, ze je motor studeny.
- Než doplnite palivo, pomalu otevṛte uzáver palivové nadrze a opatrně uvolněte tlak.
Palivo do motoru nedoplnujte ve vinitrnich prostorech. Nedostatecné proudeni vzduchu muze zpusobit zraneni nebo smrt udusenim nebo otravou kyslichnikem uhelnatym.
- Uzáver palivové nádrze pečívě dotáhněte, aby nedoslo k požáru.
- Než výrobek spustíte, prějděte sím minimálné 3 m (10 stop) od mista, kde jste doplnovali palivo.
Palivovou nadrz nepreplnte.
- Presvedcte se, ze pri pohybu vyrobku nebo nadoby na palivo nemuze dojit kuniku.
- Vyrobek ani nádobu na palivo neumist'ujte do mists otevrenym ohnem, jiskrami nebo zapalovacim plaminkem. Prsvedcte se, ze v oblasti ulozeni nevyskytuje otevreny plamen.
- Pro prěnášeni a skladování paliva používejte pouze schvalené nadoby.
- Pred dlouhodobym uskladnenim vyprazdnete palivovou nadrž. Dodržujte mistrí zákony ohledné likvidace paliva.
- Pred dlouhodobym uskladnenim vyrobek vycistete.
- Než výrobek uskladnite, odstrańte kabel zapalováci svicky, aby motor nahodile nenastartoval.

BezpečnostníPokyny pro udržbu

VYSTRAHA: Nesprávná udrzba muze mít za následek vázné poškození motoru nebo vázné zraněni.

Vlastnik je odpovedný za provaděné věskéré nezbytné udžby tak, jak je stanovena v námodu k používáni. Pred provaděnéím udžby odpoje zapalovaci svíčku. Neodpojute zapalovaci svíčku, dokud neprovedete seřizení karburátoru.

SESTAVENI

VYSTRAHA: Než vyrobek sestavite, prěctěte si kapitolu o bezpečnosti.

Montáž trabky foukace a trysky na výrobek

Povšimněte si: Šroub musi byt dostatečné povolený, aby bylo možné vložit trabku foukace do vyvodu foukace. Povolte šroub šroubovákem proti směru hodinovych ručíček.

1. VyrovnejteŽebro na horní trabce foukace s drázkou vývodu foukace. Posunte trabku do príslušné polohy.
2. Utáhněte šroub šroubovákem ve směru hodinovych ručíček.
   Povšimnéte si: Nepoužívejte zádný nastroj na matici.
3. Vyrovnejte zebro na spodni trabku foukace s jazycky na horni trabce foukace. Posunte spodni trabku foukace na horni trabku foukace.
4. Otočte spodni trubkou foukace ve směru hodinovych ručíček tak, aby zacvakla.

Montáž sběrného vaku s rúznými trubkami vysavače

Vybayeni pro vysavani je prisluşenstvi, které je zahrnuto pouze v některych modelech.

VYSTRAHA: Pred pripevnovanim trubek k vrobku vypnete motor.

1. Otevrete sbernyvak.Vlozte trubku sberneho vaku z vinitri strany vaku,aby ji bylo mozné pripevnit do otvoru vysavae.Zkontrolujte, zda je elasticka ccast usazena vdraze.Zavrete zip na vaku.
2. Odmontujte trabku foukace namontujte trabku sberného vaku. Namontujte a utáhněte upinaci

sroub trabky. Pripevnete popruh do poutek sberného vaku.

1. Vyrovnejte sipku na spodni trabce vysavače se sipkou na horní trabce vysavače. Zatlache spodni trabku vysavače približné 7 cm (3 palce) do horní trabky vysavače. Tlačte, dokud nebude spodni trabka bezpečné pripevněv horní trabce. Spotje obě trabky k sobě pomoci dodaného šroubu.
2. Pomoci sroubováku otevře t kryt. Priložte sroubovák na šipku na krytu nasávání. Šipka je pod okrajem krytu na opacné straně než záves.
3. Zatlačte trabky vysavace do velkého otvoru v dolní casti foukace. Zarovnejte jazycky s otvory v trabkách. Otáčejte, než se bajonetový uzáver zajisti. Symbol zámku musí bít zarovnaný.

PROVOZ

VYSTRAHA: Než začnete s vyrobkem pracovat, prečte ste dūkladné kapitolu o bezpečnosti.

Palivo

Používání paliva

VAROVÁNÍ: Tento vyrobek má dvoutaktní motor. Používejte směs benzinu a motorového oleje. Zajistěte správné množstvi oleje ve směsi. Nesprávný pomér benzínu a oleje muže způsobit poskození motoru.

Benzin

VAROVÁNÍ: Nepoužívejte benzín s oktanovým cislem nizšim než 90 RON (87 AKI). Múžete tím vyrobek poškodit.

VAROVÁNÍ: Nepoužívejte benzín s koncentrací etanolu vyší než 10% (E10). Múžete tím vyrobek poskodit.

Vzdy pouzivejte bezolovnat' benzin oktanovym cislem minimale 90 RON (87 AKI) s koncentraci etanolu nizs i nez 10% E10.
- Pokud vyrobek používáte Často s průbežné vyssimi otáčkami motoru, používejte benzín s vyssim oktanovým cislem.

Olej pro dvoutaktní motory

• Používejte pouze vysoce kvalitní olej pro dvoutaktní motory. Používejte pouze olej pro vzduchem chlazené motory.
• Jiné druhy oleje nepoužívejte.
• Pomér smësi 50:1 (2 %)

Benzín Olej
1 U.S. Gal. 77 ml (2,6 ounce)
1 UK Gal. 95 ml (3,2 ounce)
5 l 100 ml (3,4 oz)

Vyroba palivové smësi

Povšimnéte si: Pri michání paliva vždy používejte Čistou nádobu na palivo.

Povsimne ti: Nevyrabejte vic palivovc smesi, nez kolik potrebujete na 30 dní.

1. Pridgeje polovinu množstvi benzínu.
2. Pridejece cele mnozstvi oleje.
3. Protrepanim smes promichejte.
4. Prideje tze zbyvajici benzin.
5. Protřepáním směs promíchejte.
6. Naplnte palivovou nadrz.

Pridání paliva

• Použivejte nádoby na palivo s plnicim hrdlem s ochrannou proti preplnéni.
• Pokud je nějaké palivo na nádobě, odstrańte ho a nechte nádobu uschnout.
• Okolí uzáveru palivové nadrze musí byt Čisté.
• Než nalijete palivovou směs do palivové nádrže, protřepejte nádobu s palivem.

Zapnutí a vypnutí

Pred spusténim motoru

Zkontrolujte, jestli na vyrobku nechybi soucasti, nejsou povolené nebo opotbrebované.

Zkontrolujte sbernyvak.Zkontrolujte, zda nenisbernvak poskozeny a zda je zip zavreny.
Zkontrolujte matice, vruty a šrouby.
Zkontrolujte vzduchovy filtr.
Zkontrolujte správnou funkci páčky plynu.
Zkontrolujte správnou funkci vypínače zapalování.
Zkontrolujte, zda z vyrobku neuniká palivo.

Spousténi studeného motoru

VYSTRAHA: Nikdy neomotavejte startovaci snuru kolem ruky.

VAROVÁNÍ: Vyrobek nepridžujte nohou.

VAROVÁNÍ: Nevytahujte startovaci šnūr už do koncové polohy. Když je startovaci šnūra zcela vytażená, nepoušějte rukojet. Mohlo by dojít k poskození vyrobku.

Povšimněte si: Pokud se motor zastaví, posuṇte ovládání sytiče do uzavřné polohy a provedte znovu postup startovány.

1. Doplnde do palivové nadrze cistou palivovou smes.
2. Stiskněte 10krát palivovou pumpicku, dokud se pumpicka nezačne plnit palivem. Palivová pumpicka nesmí byt plné paliva.(Fig 20.)
3. Presunte ovladani sytice motoru do polohy FULL CHOKE (plny sytič, uzavrená poloha).(Fig 21.)
4. Zatlačte ovládání proměnlíve rychlosti zcela proti směru hodinovych ručicek.(Fig 22.)
5. Levou rukou pridržte telo stroje na zemi.
6. Posuñte ovládání sytici de polohy 1/2 a tahejte za rukojet startovaci šnúry, dokud motor nenastartuju. (Fig 23.)
7. Nechte motor asi 10 sekund bežet.
8. Stisknéte nadoraz páčku plynu a podržte ji v těto poloze. To platí pro všechny zbyvajici kroky.
9. Presunte ovladac sytice do polohy OFF CHOKE (vypnuty sytic, otevrena poloha).(Fig 24.)
10. Nechte motor 1 minutu zahrivat.

Spousténí teplého motoru

1. Stisknéte a podržte páčku plynu.
2. Posunte ovladani sytice do polohy 1/2.
3. Rychle zatáhněte za rukojet startovaci šnúry sezmáčnutou páčkou plynu, dokud motor nenastartujte.
4. Presunte ovladac sytice do polohy OFF CHOKE (vypnuty sytic, otevrena poloha).

Vypnuti motoru

• Stiskněte a uvolněte spínač STOP motoru. Spínač se automatický vrátí do polohy ON (zapnuto). Než znovu nastujete vyrobek, počejezte 7 sekund, aby bylo jisté, ze se spínač resetuje.

Použití trysky

• Používejte standardní trysku,Pokud potřebujete prěsnou práci s velkým proudem vzduchu.(Fig 25.)
• Používejte vysokorychlostní trysku, když potřebujete širí proud vzduchu a vysokou rychlost vzduchu. (Fig 26.)

Nastaveni trysky foukace

1. Otočením trysky doleva deaktivujte bajonet.
2. Posuñte trysku do prísluşné polohy.
3. Otočte trysku doprava, dokud neucítě cvaknutí.

Vysavani

Než začnete vysávat, obleće si nezbytnou bezpečnostné výbavu.

VYSTRAHA: Pred pouzim zkontrolujte, zda neni sbernyvak poškozenya zda je zip zavreny. Nepouživejte poškozenyvak. To predcházi zraneni, které mohou zpusobit odletujici predmety. Levostranny provoz zvyšuje riziko. Nedotýkejte se telem prostoru vyfuku.

VYSTRAHA: Nestartujte foukac,Pokud je kryt nasavani otevreny nebo poskozeny (krome pripadu, kdy je instalovana trabka vysavace).

• Během provozu foukace musí být sběrný vak nesen ramenním popruhem. Popruh musí spocívat na rameni.
  Nastartujte foukac. Ridte se pokyny v casti věnované spoustěni a vypináni Pred spustěním motoru na strani 136. Precěte si bezpečnostnínPokyny BEZPECNOST na strani 133.

Vyprázdněni sběrného vaku

VYSTRAHA: Vzdy zkontrolujte sbernyvak. Prid pouzitim zkontrolujte, zda neni poskozeny a zda je zip zavreny. Nepouzivejte poskozenyvak. Hrozi nebezpeci poraneni odletujicimi predmety. Daveje pozor pri levostrannem provozu. Nedotykejte se prostoru vyfuku.

1. Zastavte produkt.
2. Otevretep zip na boku.
3. Vyprázdnefte sběrný vak.

UDRZBA

VYSTRAHA: Než začnete vyrobek Čistit, opravovat nebo provadět udrzbu, prečtekte si dūkladné kapitolu o bezpečnosti.

Scheme technické udržby

Vždy dopržujte plan udrzby. Interva ly se vypocitavaji z každodenniho použivani vyrobku. Pokud vyrobek nepouživate každý den, intervaly se liši. Provádejte pouze udrzbu, kterou najdete v totom námodu. Pokud chcete provest udrzbu, ktera není v totom námodu uvedena, obrte se na schvalené servisni stredisko.

Denní udrzba

Vychistete vnejsi povrchy.
Zkontrolujte funkci ovladani rychlosti a packy plynu. Poskozené dily vyměnte
Zkontrolujte stop spinač. V pripadě potřeby součást vyměnte.
Zkontrolujte volnoběžné otáčky.
Vycistete vzduchovy filtr. V pripade potreby soucaste vymene.
Zkontrolujte, zda Ize kryt nasavani zajistv uzavrené poloze. Zkontrolujte, zda je ventilator cisty.
- Uṭáhněte všechny matice a šrouby.
Zkontrolujte, zda nejsou kryty praskle.
Zkontrolujte, zda není sběrný vak poskozený a zda je zip funkčné. V pripadé potřeby vyměnte vak.

:fc 1>Tydenni udrzba

Zkontrolujte stav startup, startovaci snury a napinac pruziny. Vyměnte vsechny poskozené současti.
Zkontrolujte stav nasavani vzduchu na starteru. Pokud je privod vzduchu upany, odstrahte necistoty.
- Ociste vnejsi stranu zapalovaci svicky. Odmontujte ji a zkontrolujte vzdalenost elektrod. Upravte vzdalenost na 6 mm nebo vymene zapalovaci svicku.
Vycistete lopatky ventilatoru.
Vycistete sitku lapace jisker a v priapde potreby ji yvmene (neni pritomna u tlumicu vyfukus katalyzatorem).
- Ocistete oblast karburatoru.
Vychistete vzduchovy filtr.

Mśeścni udrzba

Zkontrolujte rukojet' a lano starte.
Vycistete palivovou nadrz.
- Ocistete karburator a jeho okoli.
Vycistete lopatky ventilatoru.
Zkontrolujte, zda neni palivové vedeni prasklé nebo jinak poskozené. V pripadě potřeby jej vyměnte

Vyměnte palivový filtr v palivové nádrži.
Zkontrolujte vsechny elektrické kabely a konektory.
Vyměnte zapalovací svíčku.
Vyměnte vzduchový filtr.

Rochni udrzba

Zkontrolujte zapalovaci svicku.
Vycistete vnejisi povrch karburatoru a okolni oblast.
Vycistete chladici system.
Zkontrolujte sítko lapace jisker.
Zkontrolujte palivovy filtr.
Zkontrolujte, zde není poškozená palivová hadice.
Zkontrolujte všechny elektrické kabely a konektory.

50 hodin provozu

• Ve schvaleném servisinim středisku nechte opravit nebo vyměnit tlumic.

Uprava volnoběžnych otáček

• Než nastavite volnoběh, zkontrolujte Čistotu vzduchového filtru a to, zda je nasazen kryt vzduchového filtru.
• Pomoci staveciho sroubu T, ktery je popsany symbolem T, nastavte volnobézné otáčky. (Fig 27.)

• Rychlost volnobéhu je správná tehdy, když má motor klidné chod v kaźdé poloze.

• Chcete-li zvyšit otáčky, otočte šroubem pro seřízení volnoběžných otáček ve směru hodinovych ručíček.

• Chcete-li snizit otáčky, otočte šroubem pro serízení volnoběžných otáček proti směru hodinovych rucíček.

Udrzba sítka lapace jisker

Vycistete sitko lapace jisker dratenym kartacem.

Čistěné chladíciho systému

Vycistete soucasti chladiciho systemu kartacem. (Fig 28.)

Kontrola zapalovaci svicky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovaci svíčky muže zpúsobit poškození vyrobku.

Zkontrolujte zapalovaci svicku,Pokud ma motor maly vykon, spatne startup nebo nefunguje spravné ve volnoběznych otáčkácch.
- Aby se snizilo nebezpeci pritomnosti nechtěnych materialú na elektrodách zapalovaci svicky, doržujte tyto pokyny:

a) Zkontrolujte, zda jsou správně nastaveny volnobězné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchovy filtr chisty.

• Vestlizhe je zapalovaci svicka zneciistena, vycisteje ji a zkontrolujte, zda je vzdalenost elektrod zapalovaci svicky spravna, viz ccast TECHNICKE UDAJE na strani 139(Fig 29.)
  V pripadé potbreby zapalovací svicku vyměnte.

Udrzba vzduchového filtru

1. Vycistete filtr teplou mydlovov vodou. Prid montaží zkontrolujte, ze je vduchovy filtr suchý.
2. Pokud je vzduchovy filtr tak znečistěný,Že jej nelze yvčistit, vyměnte ho. Poškozený vzduchový filtr vždy vyměnte.
3. Pokud je vás yrobek vybaven pěnovým filtrém, naneste olej na vzduchové filtry. Olej na vzduchové filtry naneste pouze na pěnový filtr. Nenanásejte olej na vzduchové filtry na plstény filtr.

Cisteni vzduchového filtru

1. Odmontujte kryt vzduchového filtru a vzduchový filtr. (Fig 30.)

TECHNICKE UDAJE

	jednotka B2126(125B28HV)	BV2126(125B28HV)
Specifikace motoru
Zdvihový objem válice cm	3	28 28
Vzdálenost elektrod mm 0,6 0,6
Objem palivové nádrže cm	3	500 500
Volnoběžné otáčky min	-1	2800 až 3200 2800 až 3200
Maximální otáčky min	-1	8000 8000
Výstupné výkon kW 0,8 0,8
Zapalovací svíčka		RCJ-6Y	RCJ-6Y
Maximální rychlost, režim foukányi	min-1	8600 8600
Maximální rychlost, režim vysáványi	min-1	--	7500
Životnost vzhledem k tvorbě emisí	h	50 50
Udaje o hluku a vibracích
Ekvivalentné hladina vibraci na rukojeti s trabkami foukacea tryskou (originální díly) – viz poznámka 1	m/s2	8,3 8,3
Ekvivalentné hladina vibraci na rukojeti s trabkami vysavačé (originální díly), levá/pravá strana – viz poznámka 1	m/s2	--/--	6,4/8,3
Ekvivalentné hladina akustického tlaku v ušich obshluhy měřená podle normy ISO 22868 s trabkami foukace a tryskou (originál-ní díly)	dB (A)	94 99
Ekvivalentné hladina akustického tlaku v ušich obshluhy měřená podle normy ISO 22868 s trabkami vysavačé (originální díly)	dB (A)	--	99
Hladina akustického výkon, garantovaná (LwA) – viz poznámka 2	dB (A)	107 107
Hladina akustického výkon, nameřená (LwA) – viz poznámka 2	dB (A)	106	106
Rozměry produktu
Hmotnost (bez paliva, ale s nasazenou trabkou foukace a standardní tryskou)	kg 4.3 4.4
Poznámka 1: Uvádená data pro ekvivalentné hladinu vibrácí mají typickou statistickou odchylku (standardní odchyl-ku) 1 m/s2. Poznámka 2: Emise hluku vživotním prostřédi měrené jak akustický vykon (LWA) v souladu se směrnici 2000/14/EU. Uvádená hladina akustického vykonu pro stroj byla měřena s originálím šezacim vybavením, které generuje nejvyší hladinu. Rozdil mezi garantovaným a měreným akustickým vykonem je v tom,Že garantovaný akustický vykon rovněž zahrnuje Rozptyl vysledků měrení a rozdily mezi rúznými stroji téhož modelu podle Směrnice 2000/14/ES. Poznámka 3: Uvádená data pro ekvivalentné hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A).

Ventilátor Jednotka B2126 BV2126
Typ Radiálné ventilátor Radiálné ventilátor
Max. rychlost vzduchu, standardní tryska km/h 217 217
Max. rychlost vzduchu, vysokorychlostní tryskα* km/h 273 273
Množství vzduchu, režim foukání cfm 425 425
Množstvi vzduchu, režim vysàványí cfm -- 445
*volitelné príslušenství pro některé modely

PRÍSLUŠENSTVÍ

B2126
Schválené príslušenství Typ
Vysokorychlostní hubice 545 119 502

OBSAH PROHLÁSENÍ O SHODE EU

Popis Gasoline Blower / Blower- Vacuum
Šarže	Výrobní Čísló od ro- ku 2013 a dále

je zcela ve shode s nasledujicimi smernicemi a predpisy EU:

Směrnice/předpis	Popis
2006/42/EC	"o strojnich zařizenich"
Směrnice/předpis Popis
2014/30/EU	“o elektromagnetické kompatibilité”
2000/14/EC	“o venkovním hluku”

Plati následujici harmonizované normy anebo technické specifikace: EN ISO 12100, EN ISO 1186-1, CISPR 12, ISO 14982

Deklarované urovné hluku jsou uvedeny v casti s technickymi udaji teto pifrucky a podepsaném prohlaseni o shode EU ve shode se smernici 2000/14/EC, priloha V.

Spolecnost SMP Svensk Maskinprovning AB provedla jménem spolecnosti Husqvarna AB dobrovolnou zkousku zarucujici Certifikat o shod podle Smernice 2006/42/EC Evropske rady pro strojni zaizeni.

Tento certifikát, ktery je poskytnut na podepsaném prohlášeni o shode, se vztahuje na vsechny vyrobní závodya země puvodu uvedene na produktu.

Dodany Gasoline Blower / Blower-Vacuum je shodny sevzorkem, ktery prošel zkouškou.

Sadržaj

UVOD. 142

SIGURNOST 143

SASTAVLJANJE. 145

RAD. 146

ODRZAVANJE 148

TEHNICKI PODACI 149

DODACI. 150

SADRžAJ EUROPSKE DEKLARACJE O

USKLADENOSTI. 150

UVOD

Oproznianie worka odkurzacza

(Fig 3.) Precitajte si除去 námov
(Fig 4.) Použivajte schvalené chránice sluchu
(Fig 5.) Použivajte schvalené chránice očí
(Fig 6.) Používajte schvalenú masku proti prachu
(Fig 7.) Používajte schvaléné ochranné rukavice

Poças použivania sa mozu od vyrobku

(Fig 8.) odrazit' predymety a sposobit' poranenie ocf
(Fig 9.) Bezpečná vzdialenost'

Nepriblizujte sa k ventilatoru, ke'd je

Poznamka: Ostatné symboly/emblémy na vyrobku odkazuju na poziadavky certifikacie pre d'alsie komerçné oblasti.

Bezpečnostné definicie

Nizsie uvedene defincie oznacuju uroven zavaznosti pre kazde signalne slovo.

Poznámka: Táto informácia napomáha k jegnoduchsiemu použivaniu vyrobku.

Vseobecnbezpecnostnpokyny

• Vyrobok používajte správné. Nesprávné používanie moze mat' za následok poranenie alebo smrt'. Vyrobok používajte len na učely uvedene v totom navode. Vyrobok nepoužívajte na iné učely.
• Dodrziavajte poujne v tomto nadvode.
  Dodrziavajte bezpecnostné symboly a bezpecnostné poujne. Ak pouzivatel nebude dodrziavat' uvedené poujne a symboly, moze dojst' k poraneniu, poskodeniu alebo smrti.
  Tento navod nezahadzujte. Tieto poukyn poskytuju vsetky potrebne kroky na montaz a prevadzku vyrobku a pomozu vam udrzat'vyrobok v dobrom stave. Tieto poukyn poskytuju vsetky potrebne kroky na spravnu instalaciu doplnkov a prislustenstva. Pouzivaje len schvalen deplnky a prislustenstvo.
• Ak sa vyrobok poškodi, nepoužívajte ho.
  Dodržiavajte plan Údržby. Vykonávajte len Údržbu,
  ku kstorej najdetePokyny v toto navode. Vsetky
  ostatné prace týkajúce sa Údržby musí vykonat'
  schvalené servisné stredisko.
  Tento námod na obsluhu nezahína věskey situácie, s ktorými sa možete počas použivania tohto vyrobku stretnút. Pri jeho použivani zachovávajte opatrnost a riadte sa zdravém usudkom. Vyrobok nepouživajte ani na nom nevykonávajte ziadnu udžbu, ak s istotou neviète, o aký problém sa"Justá. Kontaktujte produktóho odborníka, predajcu, servného zastupcu alebo schvalène servné stredisko a požiadajte o informácie.
  Pred montážou vyrobku, jeho uskladnením alebo vykonávaním udrzby odpoje kábel zapalovacej sviečky.
  Vyrobok nepouzivajte, ak sa zmenili jeho povodné technické spefikácie. Nevymieñajte diely vyrobku

Bezpečnostné poukyn na prevádzku fúkača

Predlžite tak zivotnost' vrobku.
Znižite tak riziko výskytu nehod.

BezpečnostnéPokyny pre udržbu

VYSTRAHA: Nesoprva nudzba moze sposobit' vazne poskodenie motora alebo vazne poranenie.

Vlastnik stroja zodpovedá za vykonanie vsetkych potrebnych ukonov udrzby, aka je urcené v navode na obsluhu. Pred vykonanim udrzby odpojte zapalovacius vwiechu. Pred nastavením karburátora neodpajajte zapalovacius vwiechu.

MONTAZ

VYSTRAHA:Pred montazou vyrobku si precitajte kapitolu o bezpecnosti.

Montáž fukacej trubice a dzy na vyrobok

Poznamka: Skrutka musi byt' dostatočne uvoǐnená, aby sa fúkacia trabica dala umiestnit do vystupu fúkáča. Skrutku uvoǐnite otočením skrutkovača proti smeru hodinovych ručićiek.

VAROVANIE: Tento vyrobok ma dvojtaktny motor. Použivajte zmes benzínu a oleja pre dvojtaktné motory. Uistite sa, ze do zmesi pridáte správné množstvo oleja. Nesprávny pomer benzínu a oleja moze poškodit motor.

Benzin

VAROVANIE: Nepouživajte benzins oktánovym cislom mensim než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu vyrobku.

• Vyrobok skontrolujte, Či něma poskodené, uvoǐnené alebo opotrebované diely a Či niedtoré diely nechýbaju.
• Skontrlujte zbernývak. Uistite sa, ze zbernývak nie je poskodený a ze zips je zatvorený.
• Skontrolujte matice, skrutky a skrutky s maticou.
• Skontrolujte vzduchovy filter.
• Skontrlujte, Č páčka plynu funguje správně.
• Skontrolujte, Či vypínač funguje správně.
• Skontrlujte, Či z produktu neuníka palivo.

• Ked' potrebujete presnost'a silno koncentrovany prud vzduchu, pouzivajte standardnu dzyu.(Fig
• Ked' potrebujete sirsi prud a vyssiu rychlost' vzduchu, pouzivajte vysokorychlostnu dzyu. (Fig 26.)

Uprava dzy fukača

1. Otočením dýzy doláva uvoǐnite bajonetový spoj.
2. Posunte dýzù do prislušnej polohy.
3. Otočte dýzu doprava, kým nezacitite kliknutie.

Vysávanie

Pred vysávaním si nasad'te bezpečnostné vybavenie.

VYSTRAHA: Pred pouzitim sa uistite, ze zbernyvaknie je poskodeny a ze zips je zatvoreny. Nepouzivaje poskodenyvak. Zabranine tak zraneniu sposobenemu odletujucimi necistotami.Ovladanielavourukou zvyuju riziko.Telom sa nedotykajte vvfukovej oblasti.

VYSTRAHA: Nespustajte fukac, ak je kryt vstupneho bloku otvoreny alebo poskodeny (okrem pripadov, kad je pripojena vysavacia trabica).

• Pri práci s fúkačom musite zberný vak držat' pomocou ramenného popruhu. Popruh musite mat' hore na ramene.
• Spustite fukac. Riadte saPokynmi vcasti o spusteni a zastaveni Pred nastartovanim motora na strane 177. Starostlivo si precitajte bezpecnostné poukny BEZPECNOST na strane 173.

Vychistite vonkajsie povrchy.
Preskusajte regulaciu rychlosti a fungovanie packy plynu. Vymente poskodené casti
- Skontrolujte vypinač. V pripe de potreby ho vymene.
- Skontrolujte voínobezné otáčky.
Vycistite vzduchovy filter. V priade potreby ho vymente.
- Uistite sa, ze kryt vstupného bloku možno uzamknú't v zatvorenej polohe. Uistite sa, ze ventilátor je Čistý.
Dotiahnite vsetky matice a skrutky.
- Uistite sa, Či kryty nie su popraskané.
- Uistite sa, ze zbernývak nie je poskodená a ze zips funguje. Ak je to nutné, vymentevak.

Tyzdenná udrzba

• Skontrlujte stav štartéra, štartovacieho lanka a napinacej pruziny. Vymeinte akékolvek poskodené suciastky.

• Skontrolujte stav privodu vzduchu na štartéri. Ak je vstrup vzduchu zablokovaný, odstranje necistoty.
  Vycistite vonkajsiu cast' zapalovacej sviecky. Odmontujte ju a skontrolujte medzeru medzi elektrodami. Nastavte medzeru na 6 mm alebo vymene zapalovaciu sviecku.
  Ocistite Iopatyventilatora.

• Ocistite lapac iskier a v pripade potreby ho vymente (neplat pre tlmice vyfuku s katalyzatorom).
  Vycistte oblast'karburatora.
  Vycistite vzduchovy filter.

Mesačná udžržba

• Skontrolujte rukovat' startovacieho lanka a startovacie lanko.
  Vycistite paliovu nadrz.
• Vycistite ventilator a jeho okolie.
  Ocistite lopatyventiladora.
• Skontrolujte trubicky paliva, cis nie su prasknute alebo inak poskodené. Podla potreby ho vymente
  Vymehte palivovy filter v palivovej nádrži.
• Skontrolutje věsény káble a konektory.
  Vymeinte zapalovaciu sviechu.
  Vymente vzduchovy filter.

Ročná udžržba

• Skontrlujte zapašovaciu sviečku.
  Vycistite vonkajsi povrch karburatora a priahle miesta.
  Vycistite chladiaci systém.
• Skontrolujte kryt na ochranu prediskrami.
• Skontrolutje palivovy filter.
• Skontrlujte, Či nie je poskodená palivová hadica.
• Skontrlujte všetky káble a konektory.

Udrzba po 50 hodinach

Pred nastavením voínobězních otáčok sa uistite, ze je Čistý vzduchový filter a pripevný kryt vzduchového filtra.
- Pomocou nastavovacej skrutky T voinobehu (označena pismenom „T“) nastavte voinobežné otáčky. (Fig 27.)

• Volnobezné otáčky su nastavené správné, ak motor beži plynulo vo větkych polohach.
• Ak chcete vyssiu rychlost, otocte nastavovaciu skrutku volnobehu v smere hodinovych ruciiek.
• Ak chcete nižšiu rychlost, otočte nastavovaciu skrutku voinobehu proti smeru hodinovych ručiciek.

Udrzba krytu na ochranu pred iskrami

Kryt na ochranu pred iskrami yvčistite pomocou drotenej kefy.

a) Uistite sa, ze volnobezné otacky su spravne nastavené.
b) Uistite sa, ze pouzivate spravnu zmes paliva.
c) Uistite sa, ze je cisty vzduchovy filter.

Udrzba vzduchového filtra

1. Odstránte kryt vzduchového filtra a vzduchovy filter. (Fig 30.)
2. Očistite vzduchový filter teplo mydlovouvodou. Pred opátovém vložením sa uistite, ze je vzduchový filter suchý.
3. Ak je vzduchovy filter prilis znečistený a nie je možné ho yvčistit, vyměnte ho. Poškodený vzduchovy filter vždy vyměnte.
4. Ak je vyrobok vybaveny penovym vzduchovym filtrom, pouzite olej vzduchoveho filtra. Olej vzduchoveho filtra aplikujte len na penovy vzduchovy filter. Neaplikujte olej na plsteny filter.

TECHNICKE UDAJE

Ventilátor Jednotka B2126 BV2126
Typ Radiálny ventilátor Radiálny ventilátor
Max. rychlost' vzduchu, štandardná dýza km/h 217		217
Max. rychlost' vzduchu, vysokorychlostná dýza*	km/h 273	273
Prietok vzduchu v režime fukania	cfm	425	425
Prietok vzduchu v režime vysávania	cfm	--	445
* voliteñé príslušenstvo pri niedkorích modeloch

PRISLUSENSTVO

B2126
Schválené príslušenstvo	Typ
Vysokoríchlostná dýza	545 119 502

OBSAH VYHLÁSENIA O ZHODE ES

V mene spolocnosti Husqvarna AB, SE 561 82

zodpovednost'ou, ze reprezentovany produkt:

(Fig 3.) Izlasiet so rokasgramatu

Izmantojiet apstiprinatus dzirdes

(Fig 4.) aizsarglidzeklus

Izmantojiet apstiprinatus acu

(Fig 5.) aizsarglidzeklus

(Fig 6.) Izmantojiet apstiprinatuputeklu masku

(Fig 7.) Izmantojiet apstiprinatus aizsargcimdus Izstradajums var izsviest objektus, kas var

(Fig 8.) radit acu traumas

(Fig 9.) Dross attalums

(Fig 10.) Netuvojieties laspstinratam, kad tas griezas

(Fig 11.) Nejaujiet berniem tuvoties izstradajumam

(Fig 12.) Skanas jaudas fimenis

(Fig 13.) Troksna limenis
