NÁVOD K OBSLUZE LM 2247 CDP JONSERED

VÝSTRAHA! Při nesprávném nebo neopatrném použití se zařízení může stát nebezpečným nástrojem, což může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění.

Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata.

Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

Olejová měrka/plnicí hrdlo oleje

Pozor na odvržené a odražené předměty.

Pozor na otáčející se radličku. Chraňte své ruce a nohy.

Varování: rotující části. Udržujte ruce a nohy mimo dosah.

Tento výrobek vyhovuje platným předpisům CE.

Emise hluku do okolí dle direktivy Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.

Stroj nepoužívejte v uzavřených prostorách nebo v prostorách bez odpovídajícího větrání. Výfukové plyny obsahují oxid uhelnatý, což je bezbarvý, jedovatý a velmi nebezpečný plyn.

Nebezpečí výbuchu

Horký povrch.

Motor je dodáván bez oleje.

Před použitím stroje doplňte olej.

Doplňování paliva. Motor nebude fungovat s palivem prodávaným pod označením E85 (85 % etanolu).

Popis úrovní výstrahy

Výstrahy jsou odstupňovány do tří úrovní.

VÝSTRAHA!

VÝSTRAHA! Tato úroveň je použita v případě nebezpečí vážného úrazu nebo úmrtí obsluhy nebo v případě nebezpečí vzniku škod v okolním prostoru při nedodržení pokynů uvedených v této příručce.

UPOZORNĚNÍ!

UPOZORNĚNÍ! Tato úroveň je použita v případě nebezpečí úrazu obsluhy nebo v případě nebezpečí vzniku škod v okolním prostoru při nedodržení pokynů uvedených v této příručce.

VAROVÁNÍ!

VAROVÁNÍ! Tato úroveň je použita v případě nebezpečí poškození materiálů nebo zařízení při nedodržení pokynů uvedených v této příručce.

SEZNÁMENÍ SE STROJEM

Obsah

VYSVĚTLENÍ SYMBOLŮ

Vysvětlení symbolů 162

Popis úrovní výstrahy 162

SEZNÁMENÍ SE STROJEM

Obsah 163

Vážený zákazníku, 163

SEZNÁMENÍ SE STROJEM

Co je co na sekačce trávy? 164

BEZPEČNOSTNÍ VÝBAVA ZAŘÍZENÍ

Všeobecně 165

KOMPLETACE A SEŘÍZENÍ

Všeobecně 166

Rukojeť 166

Výška sečení 167

Sběrač 167

Mulčovací vložka 168

Zadní výhoz 168

MANIPULACE S PALIVEM

Všeobecně 169

Palivo 169

Plnění paliva 169

Přeprava a přechovávání 169

OBSLUHA

Osobní ochranné pomůcky 170

Obecná bezpečnostní opatření 170

Hlavní principy činnosti 171

Přeprava a přechovávání 171

Startování a vypínání 172

ÚDRŽBA

Všeobecně 173

Schema technické údržby 173

Všeobecná kontrola 173

Zapalovací svíčka 175

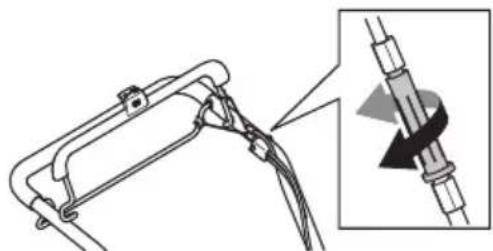

Seřízení lanka spojky 175

Vzduchový filtr 175

Výměna oleje 175

Palivový systém 175

TECHNICKÉ ÚDAJE

Technické údaje 176

ES Prohlášení o shodě 177

Vážený zákazníku,

Gratulujeme k vaší koupi výrobku firmy Jonsered! Jsme přesvědčení o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili váš stroj jinde než u našich autorizovanych prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.

Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete–li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.

Mnoho zdaru při používání vašeho výrobku firmy Jonsered!

Společnost Jonsered se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

SEZNÁMENÍ SE STROJEM

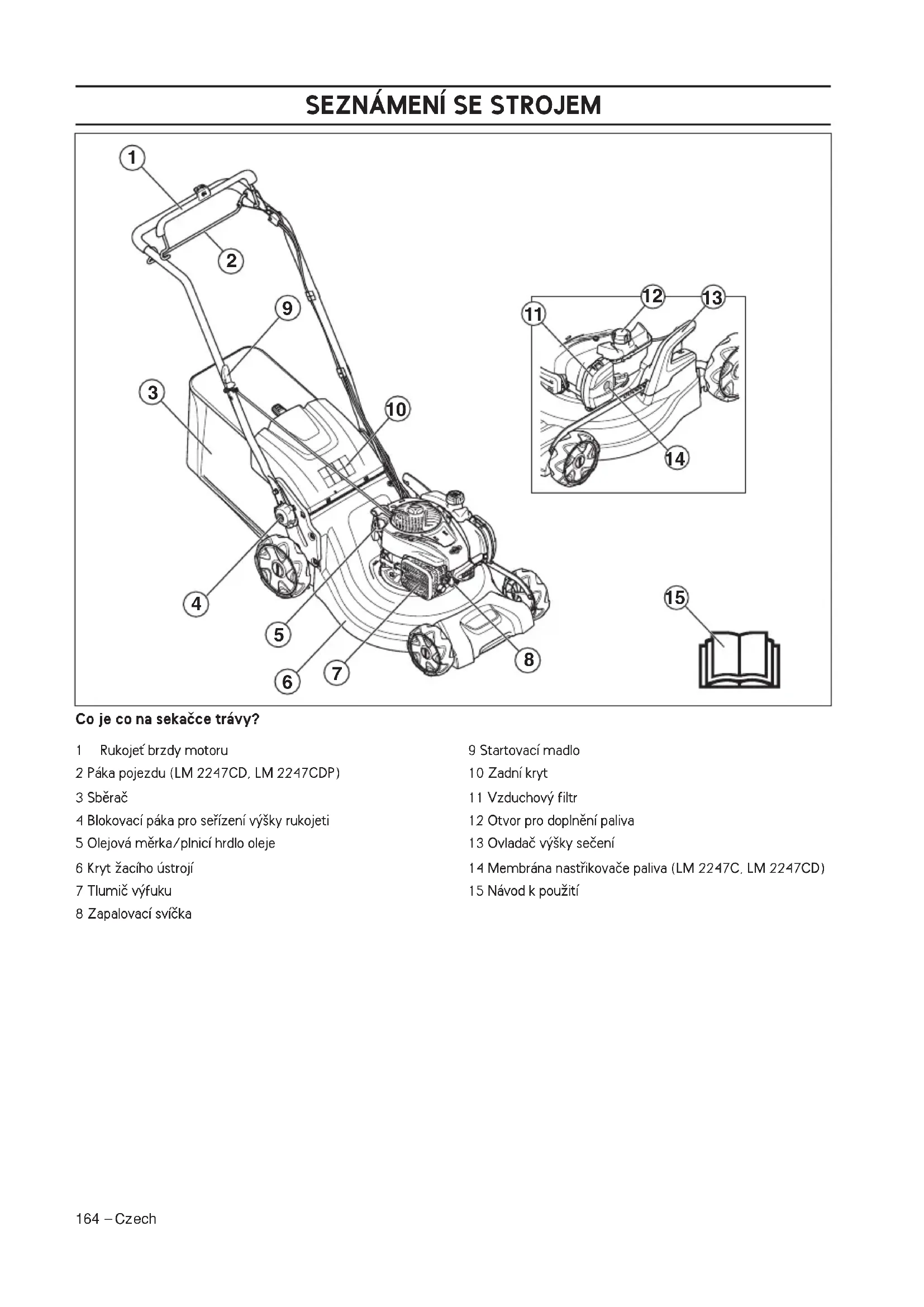

Co je co na sekačce trávy?

1 Rukojeć brzdy motoru
2 Páka pojezdu (LM 2247CD, LM 2247CDP)
3 Sběrač
4 Blokovací páka pro seřízení výšky rukojeti
5 Olejová měrka/plnicí hrdlo oleje
6 Kryt žacího ústrojí
7 Tlumič výfuku
8 Zapalovací svíčka

9 Startovací madlo
10 Zadní kryt
11 Vzduchový filtr
12 Otvor pro doplnění paliva
13 Ovladač výšky sečení
14 Membrána nastřikovače paliva (LM 2247C, LM 2247CD)
15 Návod k použití

BEZPEČNOSTNÍ VÝBAVA ZAŘÍZENÍ

Všeobecně

Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce.

VÝSTRAHA! Nikdy nepoužívejte stroj, který má poškozené bezpečnostní vybavení! V případě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

Nikdy neupravujte stroj tak, že byste změnili trvale jeho původní konstrukci, a nepoužívejte jej ani v případě, kdy se vám bude zdát, že ji upravil někdo jiný. Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

Kryt žacího ústrojí

- Kryt žacího ústrojí snižuje vibrace a snižuje nebezpečí pořezání.

Kontrola krytu žacího ústrojí

- Ujistěte se, že kryt žacího ústrojí není poškozen a že na na vnějším ochrannném krytu žacího ústrojí nejsou žádné viditelné závady, jako například trhliny.

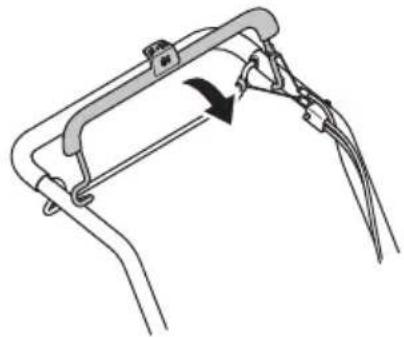

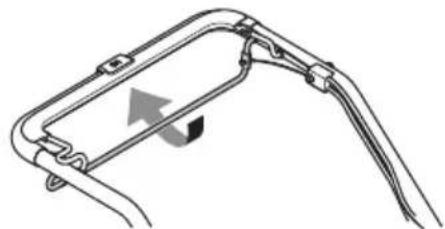

Rukojeť brzdy motoru

- Brzda motoru slouží k zastavení motoru. Jestliže uvolníte madlo na rukojeti brzdy motoru, motor se zastaví.

Kontrola rukojeti brzdy motoru

Spustte stroj podle pokynů pro spuštění, viz Spuštění a zastavení“ a následně uvolněte rukojeť brzdy. Brzda motoru by měla být vždy nastavena tak, aby se motor zastavil do 3 sekund.

VÝSTRAHA! Nikdy nepoužívejte zařízení, které má poškozený nebo demontovaný tlumič výfuku. Vadný tlumič může značně zvýšit hladinu hluku a nebezpečí požáru. Vždy mějte protipožární vybavení blízko po ruce.

Tlumič výfuku je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Dejte pozor na nebezpečí požáru, zvláště při manipulaci v blízkosti hořlavých látek nebo plynů.

- Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele.

Kontrola tlumiče výfuku

- Pravidelně kontrolujte, zda je tlumič kompletní a zda je správně upevněn.

KOMPLETACE A SEŘÍZENÍ

Všeobecně

UPOZORNĚNÍ! Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

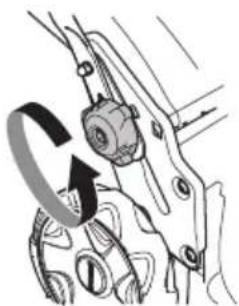

Rukojet

Nastavení

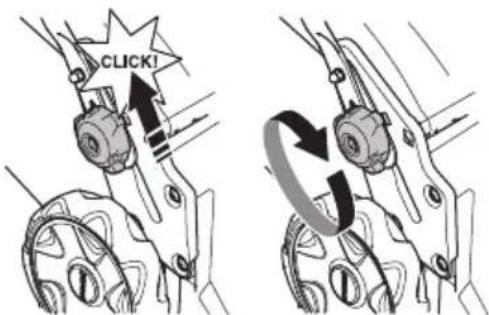

Výška rukojeti

• Povolte spodní matice.
- Posuňte knoflíky na konec drážek na obou stranách stroje.

• Výšku rukojeti lze nastavit do 2 pozic.
• Nastavte výšku.

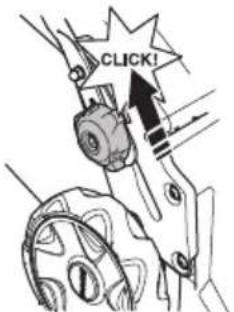

- Posuňte knoflíky nahoru směrem k rukojeti, dokud se nezastaví a neozve se cvaknutí.

CLICK!

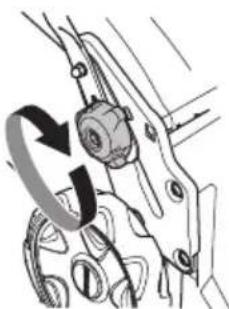

• Rádně utáhněte matice.

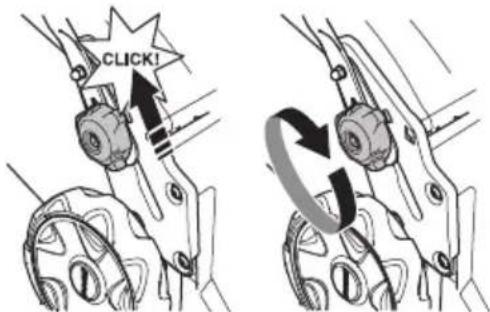

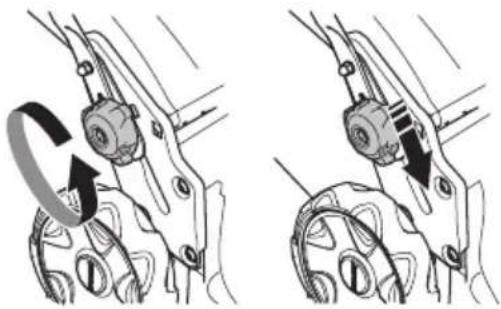

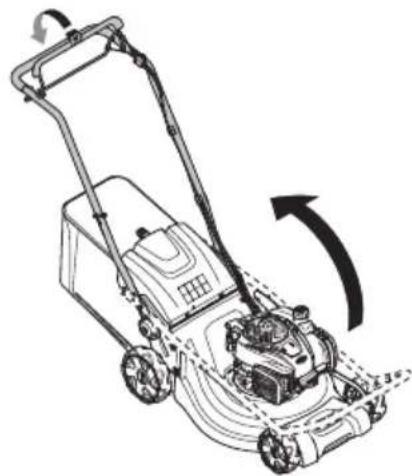

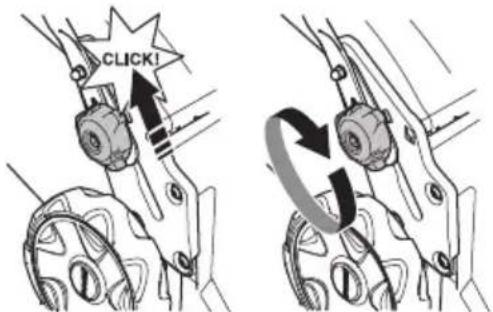

Přeprava

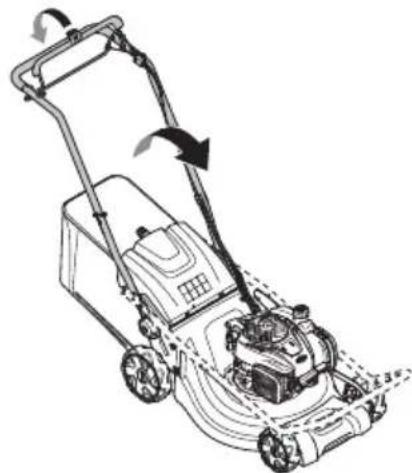

Rukojeť lze sklopit a zmenšit tak přepravní a skladovací velikost.

• Povolte spodní matice.
- Posuňte knoflíky na konec drážek na obou stranách stroje.

• Sklopte rukojeť dopředu.

• Sklopte rukojeť do vzpřímené polohy.

- Posuňte knoflíky nahoru směrem k rukojeti, dokud se nezastaví a neozve se cvaknutí.

CLICK!

• Zašroubujte rukojeť knoflíkem.

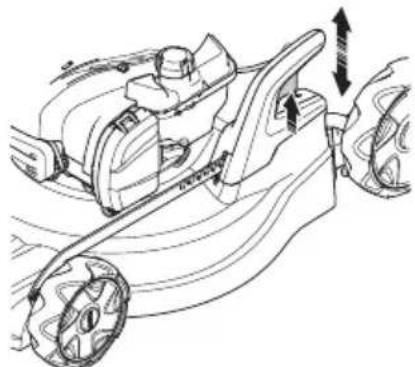

Výška sečení

UPOZORNĚNÍ! Nenastavujte příliš nízkou výšku sečení, protože by žací núž mohl na nerovném terénu narazit do svahu.

Stroj je vybaven centrálním nastavením výšky sečení.

- Menší výšku sečení nastavíte pohyberm páky směrem dozadu a větší výšku směrem dopředu.

- Pomocí páky lze nastavit 6 různých výšek sekání.

8 5 4 3 5 4

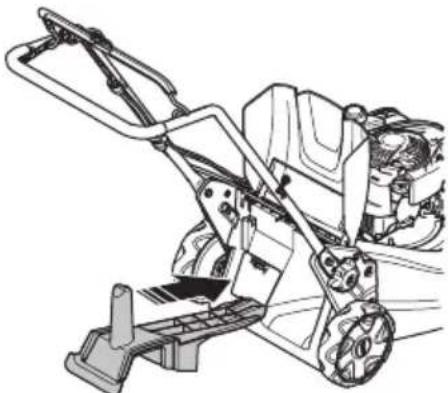

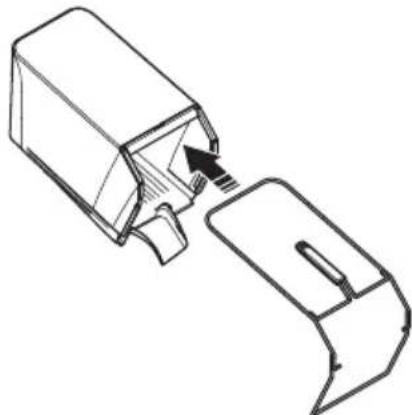

Sběrač

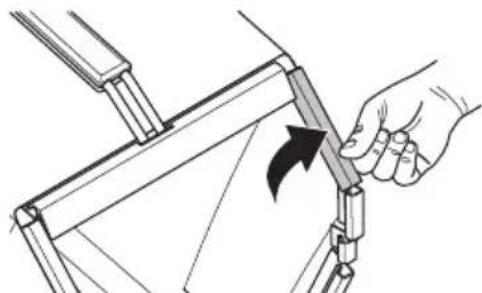

- Rukojeť sběrného koše se nachází na rámu a je třeba ji umístit nad sběrný vak.

• Připevněte spodní část rámu do drážky pod sběračem.

• Zajistěte rám pomocí rychloupínacích svorek.

- Zkontrolujte, zda je vyhazovací otvor čistý a nejsou v něm zbytky trávy.

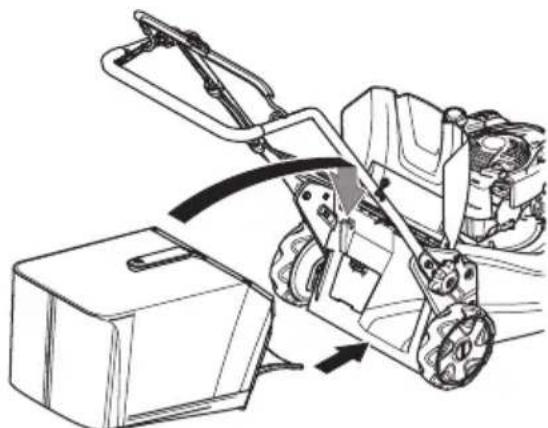

• Zahákněte sběrač za horní okraj podvozku.

• Vložte lopatku sběrače do vyhazovacího otvoru.

- Nasadte sběrací vak zdola na vyhazovací otvor.

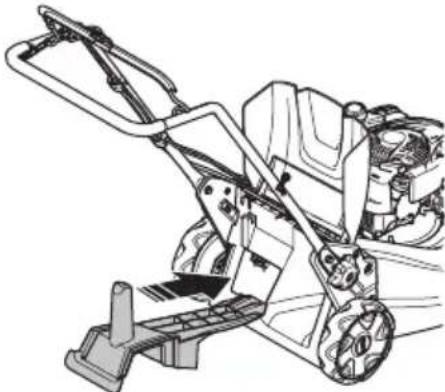

Mulčovací vložka - Přídavná vybavení

Díky mulčovací sadě, která je k dispozici jako příslušenství, lze zařízení vybavená sběračem použít s funkcí mulčování. Sada obsahuje mulčovací vložku a nůž.

- Při montáži/demontáži mulčovacího klínu zvedněte kryt vyhazovacího otvoru.

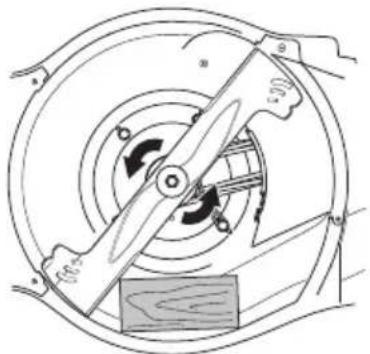

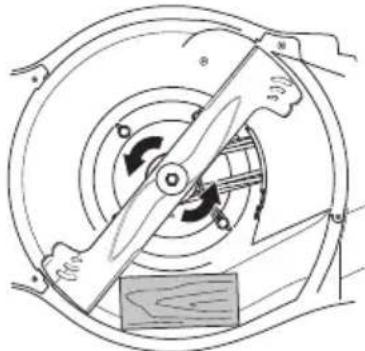

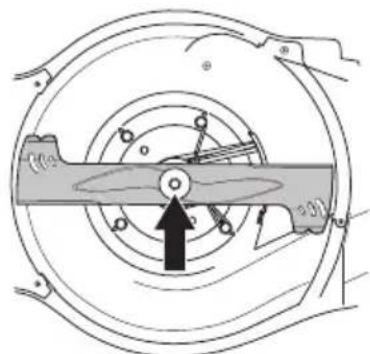

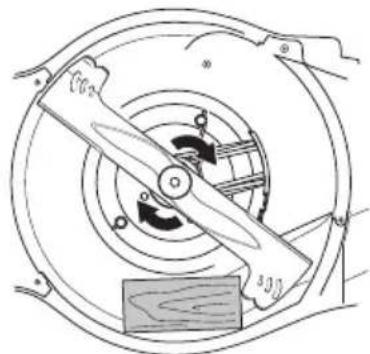

- Nahrad'te nůž dodaným nožem Combi. Další informace naleznete včásti Žací ústrojí".

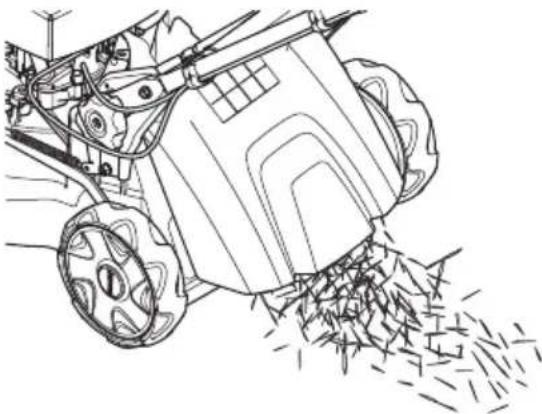

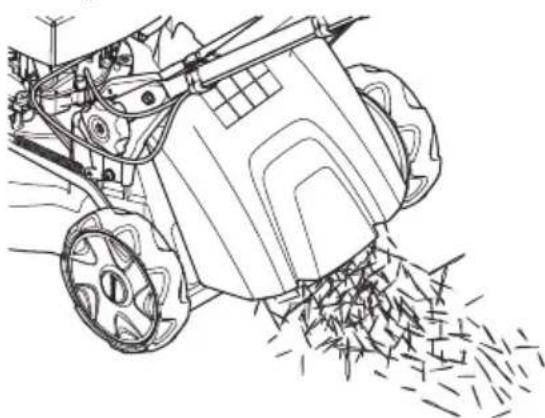

Zadní výhoz

Stroj lze také použít bez mulčovací vložky a sběrače.

• Zvedněte zadní kryt a vyjměte koš na trávu.
• Vyjměte mulčovací vložku.
• Zavřete kryt.

VÝSTRAHA! Spouštění motoru v uzavřeném nebo špatně větraném prostoru může způsobit smrt udušením nebo otravou oxidem uhelnatým.

Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Bud'te proto opatrní při zacházení s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.

Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

V blízkosti paliva nekuřte ani neumistújte žádné horké předměty.

Palivo

UPOZORNĚNÍ! Stroj je vybaven čtyřtaktovým motorem. Dbejte na to, aby bylo v nádrži na olej vždy dostatečné množství oleje.

Benzín

• Používejte vždy kvalitní olovnatý či bezolovnatý benzín.
• Nejnižší doporučené oktanové číslo je 90 (RON). Pokud použijete do motoru benzín s oktanovým číslem menším než 90, může dojít k tzv. klepání motoru. Výsledkem je vysoká teplota motoru, která může být přičinou jeho vážného poškození.
• Tam, kde je k dostání benzín, uzpůsobený pro životní prostředí, tzv. akrylátový benzín, použijte tento benzín.

Motorový olej

UPOZORNĚNÍ! Před nastartováním sekačky zkontrolujte hladinu oleje. Příliš nízká hladina oleje může způsobit vážné poškození motoru. Viz pokyny v části Údržba.

- Motorový olej je třeba vyměnit po prvních 8 hodinách provozu. Doporučení ohledně typu oleje naleznete v části Technické údaje. Nikdy nepoužívejte olej určený pro dvoutaktové motory.

Plnění paliva

VÝSTRAHA! Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout.

Vždy používejte kanystr na benzín, aby se benzín nevylil.

Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.

Očistěte prostor okolo palivové zátky.

Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže. Nedbalost může vést ke vzniku požáru.

Před zahájením startování se s motorovým foukačem přemístěte alespoň 3 m od místa, kde jste doplňovali palivo.

Stroj nikdy nestartujte:

• Jestliže vám na stroj vyteklo palivo nebo motorový olej: Je třeba všechno rozlité palivo setřít a zbytek nechat vypařit.
• Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
• Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodů paliva.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuální ucházející palivo a benzínové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod.
• Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.

Dlouhodobé uskladnění

- Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo.

Osobní ochranné pomůcky

Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

Vždy používejte:

• Pokud úroveň hluku přesáhne hodnotu 85 dB, použijte chrániče sluchu.
• Pevná, protiskluzová obuv
• Silné, dlouhé kalhoty. Nenoste krátké kalhoty nebo sandály a nepracujte bosí.
  • V případě potřeby je třeba používat rukavice, například při upevňování, kontrole nebo čištění střihacích nástavců.

Obecná bezpečnostní opatření

Tento oddíl popisuje základní bezpečnostní pravidla při práci se strojem. Tyto informace nikdy nemohou nahradit profesionální zručnost a zkušenost.

• Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.
• Mějte na paměti, že obsluha je odpovědná za nehody a rizika vzniklá jiným osobám nebo na jejich majetku.
• Zařízení musí být udržováno v čistotě. Symboly a nálepky musí být plně čitelné.

Vždy používejte zdravý rozum

Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Vždy bud’te opatrní a používejte zdravý rozum. V případě, že se dostanete do situace, kdy se necítíte bezpečně, ukončete práci a požádejte o radu odborníka.

Obraťte se na vašeho prodejce, servis nebo na zkušeného pracovníka se strojem. Nepouštějte se do žádné práce, na kterou se cítíte nedostatečně kvalifikováni!

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VÝSTRAHA! Při nesprávném nebo neopatrném použití se zařízení může stát nebezpečným nástrojem, což může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění.

Dětem a osobám, které nejsou seznámeny s používáním stroje, nedovolte jeho použití ani opravy.

Osoby se sniženými fyzickými nebo duševními schopnostmi nebo osoby, které nejsou způsobilé k obsluze stroje ze zdravotních důvodů, nesmí stroj používat bez dozoru osoby odpovědné za jejich bezpečnost.

Nedovolte pracovat se strojem nikomu, kdo si předem nepřečetl a neporozuměl obsahu návodu k použití.

Nikdy stroj nepoužívejte, když jste unaveni, po požití alkoholu nebo když užíváte léky, které mohou ovlivnit váš zrak, odhad nebo koordinaci pohybů.

VÝSTRAHA! Neoprávněné změny a nebo použití nepovolného příslušenství může způsobit vážné zranění nebo smrt uživatele či jiných osob. Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce.

Nikdy neupravujte stroj tak, že byste změnili trvale jeho původní konstrukci, a nepoužívejte jej ani v případě, kdy se vám bude zdát, že ji upravil někdo jiný.

Nikdy nepoužívejte stroj, který není zcela v pořádku. Pravidelně provádějte kontroly a údržbu podle servisních pokynů popsaných v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci.

Vždy používejte originální příslušenství.

Bezpečnost pracovního prostoru

• Před zahájením sekání odstraňte z trávníku větve, větvičky, kameny a podobně.
• Objekty, do kterých narazí žací ústrojí, mohou být odhozeny a mohou způsobit úraz osob nebo poškození věcí. Udržujte osoby či zviřata v dostatečné vzdálenosti.
• Nepoužívejte stroj za nepříznivého počasí (např. za mlhy, deště, ve vlhkém nebo mokrém prostředí, za silného větru, velmi nízkých teplot, bourýky atd.). Práce za špatného počasí je namahavá a může vést k nebezpečným okolnostem, např. ke kluzkému podloží.
• Prohlédněte své okolí a ujistěte se, že se v něm nenachází nic, co by mohlo ovlivnit vaši kontrolu nad zařízením.
• Dávejte pozor na kořeny, kameny, pahýly, jámy, příkopy a podobně. Vysoká tráva může překážky skrýt.
• Sekání svahů může být nebezpečné. Sekačku nepoužívejte na příliš strmých svazích. Sekačku nelze používat na svazích se sklonem větším než 15 stupňů.
• Na svazích se pohybujte směrem po vrstevnici. Je mnohem snažší se pohybovat napříč sklonu než neustále stoupat a klesat.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které vám mohou bránit ve výhledu.

Bezpečnost práce

• Sekačka na trávu je určena pouze k sekání trávníku. Veškeré jiné použití je zakázáno.
• Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.
• Nestartujte sekačku, aniž by byl správně namontován žací nůž a všechny kryty. Mohlo by dojít k uvolnění žacího nože a poranění osob.
• Zajistěte, aby žací nůž nemohl narazit do cizích objektů, jako jsou např. kameny, kořeny a podobně. Mohlo by dojít ke ztupení žacího nože a ohnutí hřídele motoru. Ohnutá osa vyvolá nerovnováhu a silné vibrace, čímž vznikne velké nebezpečí uvolnění žacího nože.
• Když je stroj spuštěn, nesmí být rukojeť brzdy nikdy trvale zajištěna.
• Položte sekačku na trávu na pevný, rovný povrch a nastartujte ji. Zkontrolujte, zda žací nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Stůjte vždy za strojem. Během sekání musí být všechna kola na zemi a musíte mít obě ruce na rukojeti. Ruce a nohy udržujte mimo dosah rotujících nožů.
• Nenaklánějte stroj, když je spuštěný motor.
• Bud'te zvlášť opatrní, když budete při práci přitahovat sekačku směrem k sobě.
• Sekačku nikdy nezvedejte nebo ji nepřenášejte se zapnutým motorem. Pokud musíte sekačku zvednout, nejprve vypněte motor a odpojte kabel od zapalovací svíčky.

• Při sekání trávníku necouvejte.

• Při prěnášení sekačky přes prostor, který nebude sekán, musí být motor vypnutý. Např. v případě štěrkových cest, kamenů, šindelů, asfaltu a podobně.

• Se spuštěnou sekačkou nikdy neběhejte. Se sekačkou vždy chodíte.
• Před změnou výšky sečení vypněte motor. Stroj neseřizujte a neopravujte s běžícím motorem.
• Pokud je spuštěný motor, nikdy nenechávejte stroj bez dozoru. Vypněte motor. Přesvědčte se, že se žací ústrojí zastavilo.
• Jestliže zachytíte cizí předmět nebo se objeví vibrace, stroj ihned zastavte. Odpojte přívodní vodič od zapalovací svíčky. Zkontrolujte, zda stroj není poškozen. Opravte veškerá poškození.

Hlavní principy činnosti

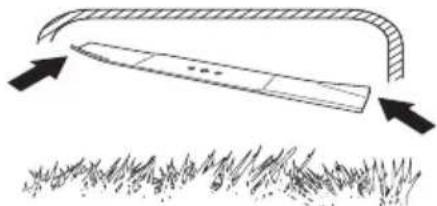

• Abyste dosáhli optimálních výsledků, vždy sekejte s ostrým nožem. Tupý núž způsobí, že trávník nebude posekán rovnoměrně a tráva bude na povrchu sestřihu žlutá.
• Nikdy nesekejte více než 1/3 výšky trávy. Tato zásada platí zejména v období sucha. Nejprve sekejte se žacím ústrojím nastaveným dostatečně vysoko. Potom zkontrolujte výsledek a snižte žací ústrojí na vhodnou výšku. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte dvakrát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Přeprava a přechovávání

• Zařízení při transportu zajistěte, aby nedocházelo k poškození a nehodám.
• Skladujte zařízení v uzamykatelném prostoru mimo dosah dětí a nepovolaných osob.
• Skladujte stroj a jeho vybavení v suchém prostředí, kde nemrzne.
• Informace o transportu a skladování paliva naleznete v části Manipulace s palivem.

OBSLUHA

Startování a vypínání

Opatření před startováním

VÝSTRAHA! Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

• Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zviřata.
• Provádějte denní údržbu. Viz pokyny v části Údržba.
• Zkontrolujte, zda je zapalovací kabel řádně nasazen na zapalovací svíčce.

Startování

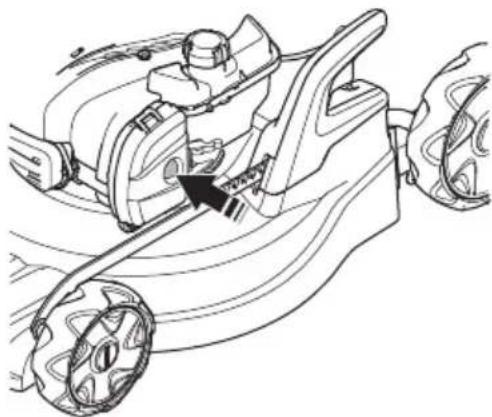

Ruční start (LM 2247C, LM 2247CD)

Modely LM 2247C, LM 2247CD mají ruční sytič (membránu nastřikovače paliva). Pokud startujete sekačku poprvé, pětkrát stiskněte klobouček palivového čerpadla. Poté stačí při startování studeného motoru stisknout klobouček palivového čerpadla třikrát.

- Při startování motoru musí být rukojeť brzdy motoru přimáčknutá k řídítkům.

- Uchopte startovací rukojeť a zvolna vytáhněte startovací lanko až pocítíte odpor (v této chvíli došlo k zaskočení západek ve startovacím mechanizmu). Nastartuje motor silným zatáhnutím za šňůru. Nikdy nemotejte startovací lanko kolem ruky.

Provoz (LM 2247CD, LM 2247CDP)

- Pojezd zahájíte přitažením páky pojezdu k rukojeti.

- Před přitažením sekačky k sobě deaktivujte pojezd a zatlačte sekačku dopředu přibližně o 10 cm.

Vypínání

- Motor zastavíte uvolněním rukojeti brzdy motoru.

VÝSTRAHA! Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést servisní dílně.

Před prováděním kontroly či údržby vypněte motor. Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

Životnost stroje se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obratte se na nejbližší servisní dílnu.

VAROVÁNÍ! Pokud je sekačka nakloněná, zajistěte, aby byl vzduchový filtr vždy umístěn v nejvyšší poloze.

• Vždy používejte originální příslušenství.

Schema technické údržby

V plánu údržby můžete vidět, které součásti vašeho zařízení vyžadují údržbu a v jakých intervalech by měla probíhat. Tyto intervaly jsou vypočítávány na základě každodenního využívání zařízení a v závislosti na míře používání se mohou lišit.

Opatření před startováním	Týdenní údržba	Měsíční údržba
Všeobecná kontrola	Zapalovací svíčka	Vzduchový filtr
Čištění vnějších částí	Tlumič výfuku*	Palivový systém
Hladina oleje
Řezný mechanismus
Kryt žacího ústrojí*
Kontrola a seřízení hnacího řemene
Rukojet' brzdy motoru*

*Viz pokyny v části Bezpečnostní výbava zařízení.
Další informace naleznete v návodu k používání motoru.

Všeobecná kontrola

- Přesvědčte se, zda jsou matice a šrouby utažené.

Čištění vnějších částí

• Odstraňte ze sekačky kartáčkem listy, trávu a podobné nečistoty.
• K čištění stroje nepoužívejte mytí vodou pod vysokým tlakem.
• Motor nesmí být nikdy přímo oplachován vodou.
• Vyčistěte sání vzduchu v krytu startéru. Zkontrolujte startér a lanko startéru.
• Při čištění pod krytem žacího ústrojí otočte stroj zapalovací svíčkou nahoru. Vyprázdněte palivovou nádrž.

Hladina oleje

UPOZORNĚNÍ! Nechejte stroj vychladnout. Horký olej může způsobit vážné popáleniny.

Při kontrole hladiny oleje musí sekačka stát na rovné ploše. Zkontrolujte hladinu oleje na měrce na víčku plnicího hrdla oleje.

• Sundejte víčko olejové nádrže a očistěte olejovou měrku.
  • Vratte olejovou měrku zpět.
• Je-li hladina oleje nízká, doplňte motorovým olejem až k horní rysce měrky.

ÚDRŽBA

Řezný mechanismus

• Kontrolujte řezné vybavení co do poškození a vzniku trhlinek. Poškozené řezné vybavení je nutné vždy vyměnit.
• Žací nůž musí být vždy dostatečně u země a správně vyvážen.

VAROVÁNÍ! Po nabroušení je nože třeba vyvážit. Srovnávání, výměna nebo broušení nožů by melo být prováděno v servisní dílně.

Pokud se stane havárie najetím sekačkou překážku, je poškozené nože třeba vyměnit. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodnou v servisním středisku.

Výměna nožů

VÝSTRAHA! Při opravách a údržbě žacího ústrojí vždy používejte odolné ochranné rukavice. Žací nože jsou velmi ostré a velmi snadno se můžete pořezat.

Demontáz

VÝSTRAHA! Zabraňte možnému náhodnému spuštění odpojením zapalovacího kabelu od zapalovací svíčky.

- Zajistěte nůž dřevěným špalíkem. Uvolněte šroub nože a demontujte šroub nože, podložku a nůž. Vyšroubujte šroub nože otočením proti směru hodinových ručiček.

- Sundejte starý nůž. Zkontrolujte, zda není držák nože poškozený. Také zkontrolujte, zda není poškozen šroub žacího nože a zda není ohnutá hřídel motoru.

Montáž

- Kotouč musí být namontován se šikmými konci směřujícími vzhůru ke krytu.

- Umístěte žací nůž s třecí podložkou proti držáku žacího nože. Zkontrolujte, zda je žací nůž správně vystředěn na hřídeli.

- Zajistěte nůž dřevěným špalíkem. Namontujte podložku a správně utáhněte šroub ve směru hodinových ručiček. Šroub by měl být dotažen utahovacím momentem 70 Nm.

• Otočte nožem rukou a zkontrolujte, zda se volně otáčí.
  • Vyzkoušejte stroj.

UPOZORNĚNÍ!

Vždy budte opatrní a používejte zdravý rozum. Vyhněte se všem situacím, o kterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat v práci, obratte se na odborníka. Obratte se na autorizovaný servis.

Používejte vždy originální náhradní díly. Další informace naleznete v části Technické údaje.

Zapalovací svíčka

UPOZORNĚNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst či válec.

- Pokud má stroj malý výkon, má problémy při startování nebo nemá správný chod při otáčkách chodu naprázdno: vždy před dalšími kroky nejprve zkontrolujte zapalovací svíčku.

- Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0.7 mm. V případě potřeby je vyměňte.

Seřízení lanka spojky

Pokud je pojezd pomalý, důvodem může být prokluzování řemene, a proto bude třeba upravit lanko spojky.

Jemně seřidte lanko pomocí seřizovacího šroubu.

- Chcete-li lanko napnout a zvýšit rychlost, otočte stavěcím šroubem proti směru hodinových ručiček.

Ujistěte se, že nejsou lanka příliš naputá. Pokud se sekačka na trávu rozjede, aniž byste sepnuli páku spojky, povolte lanko.

- Chcete-li povolit lanko a snížit rychlost, otočte stavěcím šroubem ve směru hodinových ručiček.

Pokud je pojezd stále pomalý, bude třeba řemen vyměnit. Obratte se na autorizovaný servis.

Vzduchový filtr

• Odmontujte kryt vzduchového filtru a filtr vyjměte.
• Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit.
• Při montáži zkontrolujte, zda filtr v držáku filtru dokonale těsní.

Vyčistěte papírový filtr. (LM 2247CDP)

- Filtr vyčistěte jeho vyklepáním proti rovnému povrchu. K čištění filtru nikdy nepoužívejte ropné rozpouštědlo jako např. petrolej, ani stlačený vzduch.

Čištění pěnového plastového filtru (LM 2247C, LM 2247CD)

- Vyjměte filtr z pěnové umělé hmoty. Vymyjte filtr pečlivě ve vlažné mýdlové vodě. Po vyčištění důkladně filtr opláchněte v čisté vodě. Vyždímejte filtr a nechejte jej uschnout. UPOZORNĚNÍ! Stlačený vzduch může poškodit pěnovou hmotu. Po vyčištění namažte filtr motorovým olejem. Odstraňte přebytečný olej přitisknutím čistého hadříku na filtr.

Výměna oleje

• Vyprázdněte palivovou nádrž.
- Odšroubujte víčko plnicího hrdla oleje.
- Připravte si vhodnou nádobu, do které shromáždíte olej.
• Vypustte olej. Nakloňte motor tak, aby olej vytekl plnicím hrdlem. Pokud je sekačka nakloněná, zajistěte, aby byl vzduchový filtr vždy umístěn v nejvyšší poloze. Informace o likvidaci nadbytečného motorového oleje získáte u nejbližší benzínové pumpy.
- Naplňte novým, kvalitním motorovým olejem. Další pokyny najdete v části Technické údaje.
- Další informace naleznete v návodu k používání motoru.

Palivový systém

• Zkontrolujte nepoškození víka palivové nádrže a jeho utěsnění.
• Zkontrolujte palivovou hadici. V případě potřeby ji vyměňte.

TECHNICKÉ ÚDAJE

Technické údaje

	LM 2247C LM 2247CD LM 2247CDP
Motor
Výrobce motoru Briggs & Stratton Briggs & Stratton Briggs	& Stratton
Obsah válce, cm3	125 125 140
Otáčky, rpm 2900 2900 2900
Jmenovitý výkon motoru, kW (viz poznámka 1) 1,8@2900	1,8@2900 2,1@2900
Systém zapalování
Zapalovací svíčka Champion XC92YC Champion XC92YC	Champion XC92YC
Vzdálenost elektrod, mm 0,5 0,5 0,5
Palivový a mazací systém
Objem palivové nádrže, litr 0,8 0,8 0,8
*Motorový olej	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Hmotnost
Stroj s prázdnými nádržemi, kg 27 29	30
Emise hluku (viz poznámka 2)
Hladina akustického výkonu, změřená dB(A)	95,7	95,7	94,4
Hladina akustického výkonu, zaručená LWA dB(A)	96	96	96
Hladiny hluku (viz poznámka 3)
Hladina akustického tlaku na sluch obsluhy, dB(A)	84,8	84,8	84,1
Hladiny vibrací, ahveq (viz poznámka 4)
Rukojeť, m/s2	3,4 3,4 3,4
Žací systém
Výška sečení, mm	20-75	20-75	20-75
Šířka záběru sečení, cm	47	47	47
Střihač	Collect	Collect	Collect
Objednací číslo dílu	5882755-10	5882755-10	5882755-10
Objem sběracího koše, l	55	55	55

Poznámka 1: Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, povětrnostních podmínkách a dalších hodnotách.
Poznámka 2: Emise hluku do okolí naměřená jako efekt zvuku (LWA) dle direktivy ES 2000/14/ES.
Poznámka 3: Hladina akustického tlaku měřená podle normy ISO 5395. Uváděná data pro hladinu akustického tlaku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB(A).
Poznámka 4: Hladina vibrací měřená podle normy ISO 5395. Uváděná data pro hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 0,2 m/s².
*Používejte pouze motorový olej kvality SF, SG, SH, SJ nebo vyšší. Podívejte se do tabulky viskozity v návodu výrobce motoru a vyberte nejlepší viskozitu podle předpokládané venkovní teploty.

ES Prohlášení o shodě

(Platí pouze pro Evropu)

Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], tímto prohlašuje, že sekačka na trávu Jonsered LM 2247C, LM 2247CD, LM 2247CDP, s výrobním číslem 15XXXXXXX a vyšším, splňuje požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/EC.
• ze dne 26. února 2014 "týkající se elektromagnetické kompatibility" 2014/30/EU.
• ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES.

Pro informaci ohledně emisí hluku viz kapitolu Technické údaje.

Byly uplatněny následující standardní normy: ISO 5395, ISO 14982

Registrační orgán: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, vydal zprávy týkající se zhodnocení shody podle dodatku VI ke SMĚRNICI RADY z 8. května 2000 „týkající se emisí hluku do okolního prostředí” 2000/14/EC.

Huskvarna, 25. listopadu 2015

$$ \Delta \cdot 2 u $$

(Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

ZNACZENIE SYMBOLI

Znaczenie symboli

Osobna zaštitna oprema

Pri svakoj upotrebi stroja će se samo propisana osobna zašitna oprema upotrijebiti. Osobna zaštitna oprema ne eliminiše rizik na ozljedu ali smanjuje posljedice ako se ozljeda dogodi. Zamolite prodavača motornih pila da vam pomogne izabrati opremu.

Tento výrobok spíňa platné smernice EÚ.

Nebezpečenstvo výbuchu

Horúci povrch.

Motor sa dodáva bez oleja.

Pred použitím stroja doplňte olej.

Vysvetlenie výstražných úrovní

Obsah Vážený zákazník,

KLÚČ K SYMBOLOM

Klúč k symbolom 290

Vysvetlenie výstražných úrovní 290

PREZENTÁCIA

Obsah 291

Vážený zákazník, 291

PREZENTÁCIA

Popis častí kosačky: 292

BEZPEČNOSTNÉ VYBAVENIE STROJA

Všeobecné 293

MONTÁŽ A NASTAVENIA

Všeobecné 294

Držadlo 294

Výška rezu 295

Zberač 295

Vložka mulčovača 296

Vyhadzovanie dozadu 296

NARÁBANIE S PALIVOM

Všeobecné 297

Palivo 297

Dopíňanie paliva 297

Preprava a uchovávanie 297

PREVÁDZKA

Všeobecné bezpečnostné opatrenia 298

Vzduchový filter 303

Výmena oleja 303

Palivový systém 303

TECHNICKÉ ÚDAJE

Technické údaje 304

Popis častí kosačky:

9 Štartovacia rukovatí
10 Zadný štít
11 Vzduchový filter
12 Doplnenie nádrže
13 Ovládač výšky rezu
14 Membrána primeru (LM 2247C, LM 2247CD)
15 Návod na obsluhu

BEZPEČNOSTNÉ VYBAVENIE STROJA

Všeobecné

- Kryt proti porezaniu je určený na zníženie vibrácií a na zníženie nebezpečenstva porezania.

Kontrola krytu proti porezaniu

Kontrola tlmiča výfuku

• Uvolínite spodné gombíky.
• Gombíky posuňte na koniec drážok na oboch stranách stroja.

- Posuňte gombíky smerom k rukováti, kým sa nezastavia a nezačujete kliknutie.

CLICK!

- Gombíky posuňte na koniec drážok na oboch stranách stroja.

- Posuňte gombíky smerom k rukováti, kým sa nezastavia a nezačujete kliknutie.

CLICK!

- Naskrutkujte rukovät's gombíkom.

Výška rezu

- Zdvihnutím krytu výfuku namontujte/odmontujte mulčovaciu zástrčku.

• Zdvihnite hore zadný štít a vyberte zberný kôš.
• Odstráňte zástrčku na mulčovanie.
  • Zatvorte kryt.

Pri doplňaní paliva pomaly otvorte palivový uzáver, tak aby sa pozvol'na uvolnil akýkol'vek nadmerný tlak.

Vyčistite priestor okolo uzáveru palivovej nádrže.

Nikdy stroj neštartujte:

Všeobecné bezpečnostné opatrenia

Vždy sa riadte zdravým rozumom

Bezpečnost na pracovisku

Bezpečnost pri práci

- Pri štartovaní motora musíte rukovát motorovej brzdy držat' oproti rukováti.

• Stojte za strojom.
• Uchopte držadlo štartéra, pravou rukou pomaly potiahnite šnúru, až kým nepocítite istý odpor (západky štartéra sa zachytávajú). Silným potiahnutím naštartujte motor. Štartovaciu šnúru si nikdy neovíjajte okolo ruky.

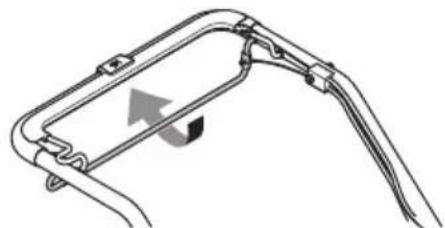

Pohon (LM 2247CD, LM 2247CDP)

- Stlačte pohonnú lištu smerom k rukoväti, aby ste spustili pohon.

• Kefkou odstráňte z kosačky listy, trávu a podobné nečistoty.
• Na čistenie stroja nepoužívajte vysokotlakový ostrekovač.
• Nikdy nelejte vodu priamo na motor.
• Vyčistite sací otvor vzduchu do štartéra. Skontrolujte štartér a štartovaciu šnúru.
• Pri čistení pod krytom kosačky otočte stroj tak, aby zapalovacia sviečka smerovala nahor. Vyprázdnite palivovú nádrž.

Hladina oleja

Ak narazíte na prekážku a poškodia sa nože, je potrebné ich vymenit. Nechajte, aby servisné stredisko rozhodlo, či sa dá nôž nabrúsit alebo sa musí vymenit.

Výmena hrotov

- Zaistite nôž pomocou dreveného bloku. Uvolnite skrutku noža a demontujte skrutku noža, podložku a nôž. Odstránte skrutku čepele otočením skrutky proti smeru hodinových ručičiek.

Ak je pohon stále pomalý, je potrebné remeň vymenit. Kontaktujte autorizované servisné stredisko.

Vzduchový filter
