HASZNÁLATI ÚTMUTATÓ LM 2247 CDP JONSERED

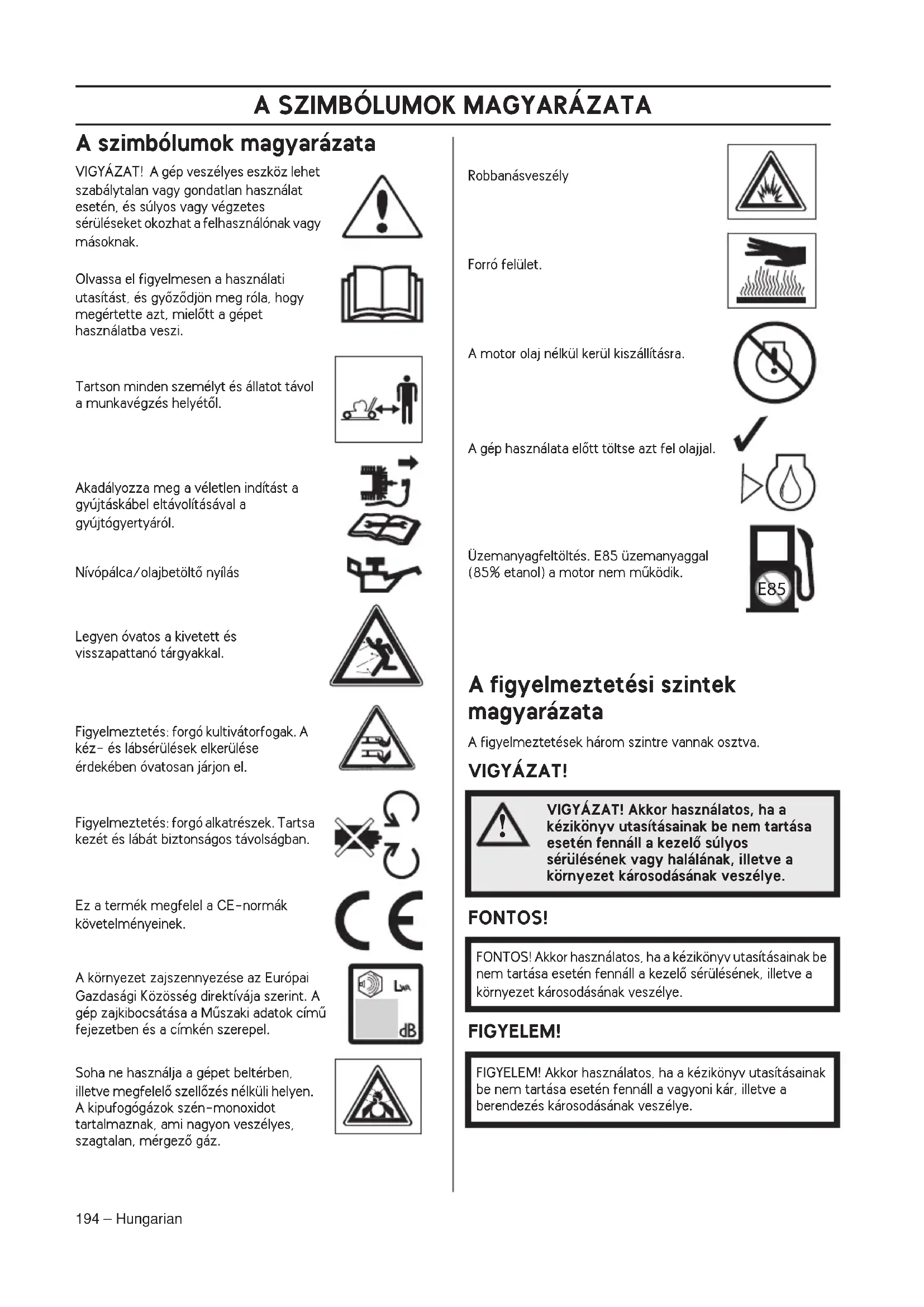

A szimbólumok magyarázata
VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak.
Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.
Tartson minden személyt és állatot távol a munkavégzés helyétől.
Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról.
Nívópálca/olajbetöltő nyílás
Legyen óvatos a kivetett és visszapattanó tárgyakkal.
Figyelmeztetés: forgó kultivátorfogak. A kéz- és lábsérülések elkerülése érdekében óvatosan járjon el.
Figyelmeztetés: forgó alkatrészek. Tartsa kezét és lábát biztonságos távolságban.
Ez a termék megfelel a CE-normák követelményeinek.
A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel.
Soha ne használja a gépet beltérben, illetve megfelelő szellőzés nélküli helyen. A kipufogógázok szén-monoxidot tartalmaznak, ami nagyon veszélyes, szagtalan, mérgező gáz.
Robbanásveszély
Forró felület.
A motor olaj nélkül kerül kiszállításra.
A gép használata előtt töltse azt fel olajjal.
Üzemanyagfeltöltés. E85 üzemanyaggal (85% etanol) a motor nem működik.
A figyelmeztetési szintek magyarázata
A figyelmeztetések három szintre vannak osztva.
VIGYÁZAT!
VIGYÁZAT! Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő súlyos sérülésének vagy halálának, illetve a környezet károsodásának veszélye.
FONTOS!
FONTOS! Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő sérülésének, illetve a környezet károsodásának veszélye.
FIGYELEM!
FIGYELEM! Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a berendezés károsodásának veszélye.
Tartalomjegyzék Tisztelt vásárlónk!
A SZIMBÓLUMOK MAGYARÁZATA
A szimbólumok magyarázata 194
A figyelmeztetési szintek magyarázata 194
ISMERKEDÉS A GÉPPEL
Tartalomjegyzék 195
Tisztelt vásárlónk! 195
ISMERKEDÉS A GÉPPEL
Mi micsoda a fúnyirón? 196
A GÉP BIZTONSÁGI FELSZERELÉSE
Általános tudnivalók 197
ÖSSZESZERELÉS ÉS BEÁLLÍTÁSOK
Általános tudnivalók 198
Fogantyú 198
Vágási magasság 199
A fügyűjtő felszerelése 199
Mulcsozóbetét 200
Hátsó kidobás 200
ÜZEMANYAGKEZELÉS
Általános tudnivalók 201
Üzemanyagkeverék 201
Tankolás 201
Szállitás és tárolás 201
ÜZEMELTETÉS
Személyi védőfelszerelés 202
Általános biztonsági intézkedések 202
Alapvető szabály 203
Szállitás és tárolás 203
Beindítás és leállítás 204
KARBANTARTÁS
Általános tudnivalók 205
Karbantartási séma 205
Általános ellenőrzés 205
Gyújtógyertya 207
A tengelykapcsoló bowden beállítása 207
Levegőszűrő 207
Olajcsere 207
Üzemanyagrendszer 207
MÜSZAKI ADATOK
Műszaki adatok 208
Termékazonossági EGK-bizonyítvány 209
Gratulálunk most vásárolt Jonsered-termékéhez! Meggyőződésünk, hogy Ön sokáig elégedett lesz termékünk minőségével és teljesítményével. Azáltal, hogy nálunk vásárol, Ön szükség esetén professzionális javítási és szerviz-segítséget kap. Ha a vásárlás nem elismert viszonteladónál történt, forduljon a legközelebbi szervizműhelyhez.
Reméljük, elégedett lesz gépével, és hogy az sokáig segítőtársa lesz a munkában. Gondoljon arra, hogy ez a használati utasítás egy értékpapír. Tartalmát követve (használat, szerviz, karbantartás stb.) a gép élettartama, sőt másodkezes, használt értéke is jelentősen megnövelhető. Ha Ön eladja gépét, a használati utasítást is adja át az új tulajdonosnak.
Sok sikert kívánunk a Jonsered-termék használatához!
A Jonsered folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.
ISMERKEDÉS A GÉPPEL
Mi micsoda a fúnyírón?
1 Motorfékfogantyú
2 Hajtókar (LM 2247CD, LM 2247CDP)
3 A fügyűjtő felszerelése
4 Rögzítőgomb a magasságbeállításhoz
5 Nívópálca/olajbetöltő nyílás
6 Vágóburkolat
7 Kipufogódob
8 Gyújtógyertya
9 Indítófogantyú
10 Hátsó burkolat
11 Levegőszűrő
12 Üzemanyagfeltöltés
13 Vágásimagasság-szabályozó
14 Primer membrán (LM 2247C, LM 2247CD)
15 Használati utasítás
A GÉP BIZTONSÁGI FELSZERELÉSE
Általános tudnivalók
Ez a fejezet elmagyarázza a gép különböző biztonsági felszereléseit, azok működését, valamint azt az ellenőrzést és karbantartást, amelyről a biztonságos használat érdekében gondoskodnia kell.
VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmühelyéhez.
Ne változtassa meg a gép eredeti kivitelét, és ne használja a gépet, ha láthatóan valaki más módosításokat hajtott végre rajta. Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról.
Vágóburkolat
- A vágóburkolat a rezgés és a vágásveszély csökkentésére szolgál.
A vágóburkolat ellenőrzése
- Győződjön meg arról, hogy a vágóburkolat nem sérült, és hogy a külső burkolat látható hibáktól, például repedésektől mentes.
Motorfékfogantyú
- A motorfék a motor leállítására szolgál. Ha a felhasználó elengedi a motorfékfogantyút, a motornak le kell állnia.
A motorfékfogantyú ellenőrzése
A indítási útmutatások alapján (lásd Indítás és leállítás") indítsa be a gépet, majd engedje el a fékkart. A motorféket úgy kell beállítani, hogy a motor 3 másodpercen belül leálljon.
VIGYÁZAT! Semmiképpen ne használjon olyan gépet, amelyiken nincs vagy sérült a hangfogó. A hibás hangfogó jelentős mértékben növeli a zajszintet és a tűzveszélyt. Legyen kéznél tűzoltó felszerelés.
A hangfogó a használat során és után erősen felhevül. Ez az alapjárat esetében is így van. Legyen tudatában a tűzveszélynek, különösen ha gyúlékony anyag és/vagy gáz közelében dolgozik.
- A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelő közeléből elvezesse.
A hangfogó ellenőrzése
- Rendszeresen ellenőrizze, hogy hibátlan-e és jól van-e rögzítve a hangfogó.
ÖSSZESZERELÉS ÉS BEÁLLÍTÁSOK
Általános tudnivalók
FONTOS! Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról.
Fogantyú
Beállítások

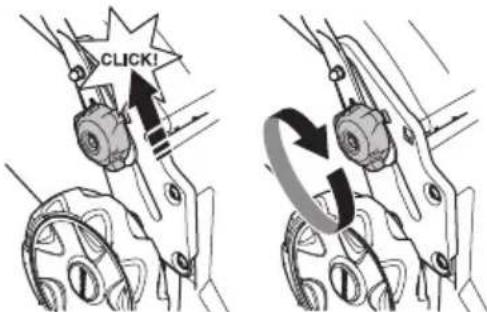

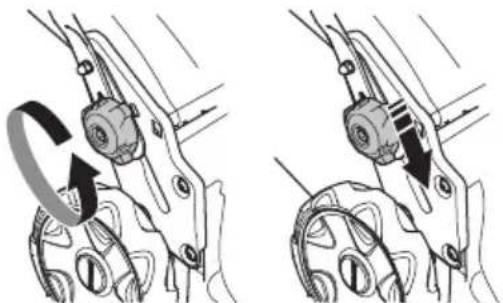

A fogantyú magassága
- Lazítsa meg az alsó csavarokat.
- A gép mindkét oldalán csúsztassa a gombokat a hornyok végébe.
- A fogantyú magasságát 2 különböző pozícióba állíthatja.
- Állítsa be a magasságot.
- A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.


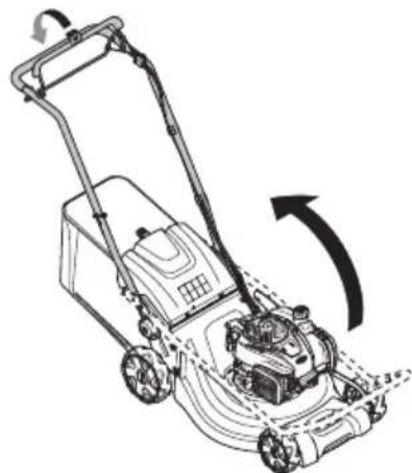

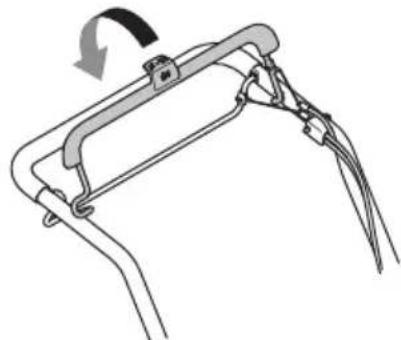

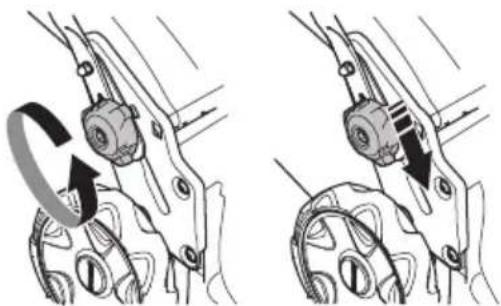

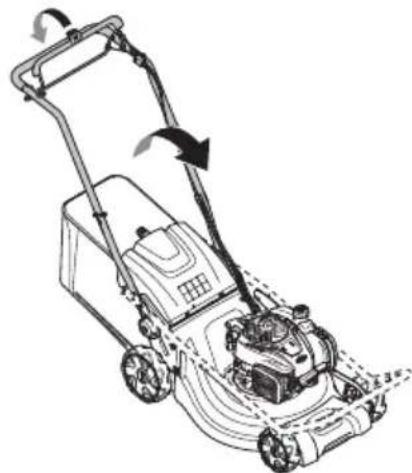

Szállítási helyzet
A szállítási és tárolási hely minimalizálása érdekében a fogantyú-szerelvény összecsukható.
- Lazítsa meg az alsó csavarokat.
- A gép mindkét oldalán csúsztassa a gombokat a hornyok végébe.
- Hajtsa a motorfékfogantyút a gép fogantyúja felé.
- Hajtsa előre a fogantyút.
- Hajtsa a motorfékfogantyút a gép fogantyúja felé.
- Hajtsa ki a fogantyút a legfelső pozícióba.

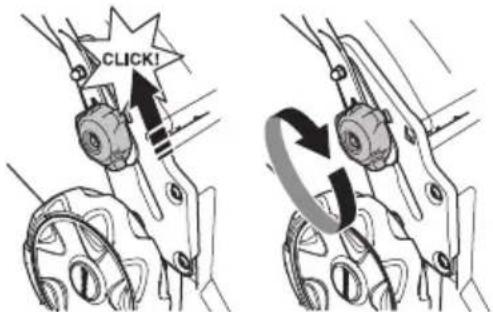

ÖSSZESZERELÉS ÉS BEÁLLÍTÁSOK
- A gombokat ütközésig csúsztassa a fogantyú irányába, amíg egy kattanó hangot nem hall.


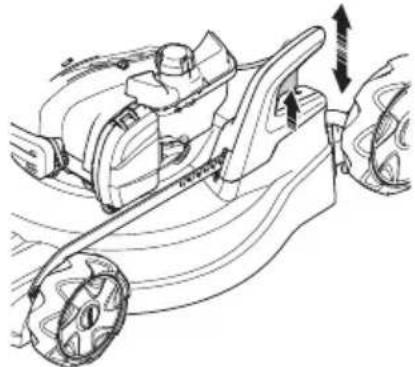

Vágási magasság
FONTOS! Ne állítson be túlságosan kis vágási magasságot, nehogy a kés beleütközzön az egyenetlenségekbe.
A gép egy központilag állítható vágásmagasság-beállítóval van felszerelve.
- Alacsonyabb vágási magassághoz húzza a kart hátra, magasabb vágási magassághoz húzza előre.
- A vágási magasság 6 különböző fokozatra állítható a vágásimagasság-szabályzó karral.

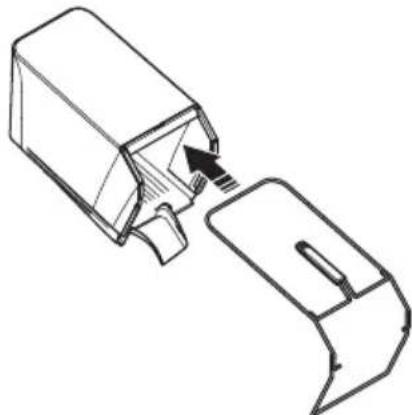

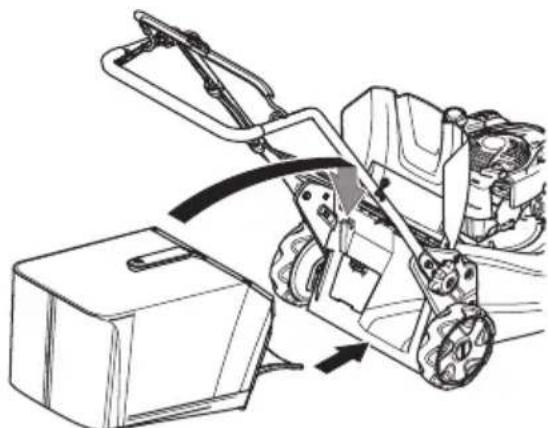

A fúgyújtő felszerelése
- A gyűjtőtasak vázkereten található karját a gyűjtőzsák fölé kell helyezni.
- Illessze a keret alsó részét a gyűjtő alatt lévő horonyba.
- A vázkeretet rögzítse a gyorskapcsokkal.
- Győződjön meg róla, hogy a vágóasztal kidobónyílása tiszta és fűnyesedéktől mentes.
- Akassza a gyűjtőt a váz felső részére.
- Illessze a gyűjtő nyelvét a vágóasztal kidobónyílásához.
- Illessze a fügyűjtő alját a kilépőnyíláshoz.

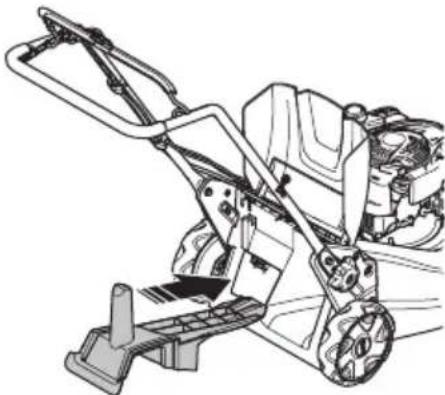

Mulcsozóbetét - Rátétek
Tartozékként mulcsozó készlet is kapható, hogy a fügyüjtővel ellátott gépekkel mulcsozni is lehessen. A készlet tartalmaz egy mulcsozó dugót és egy kést.
- Emelje fel a terelőburkolatot a mulcsozó behelyezéséhez / eltávolításához.

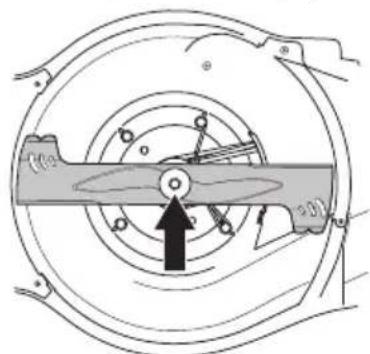

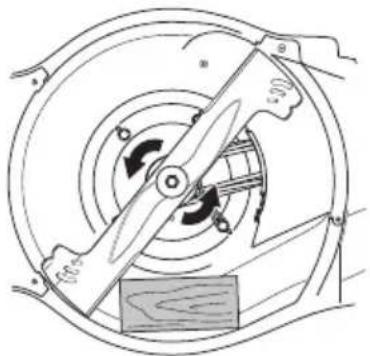

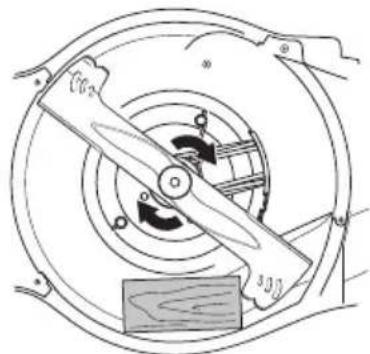

- Cserélje ki a kést a mellékelt Combi késsel. További információkért tekintse meg a Vágóberendezés" című részt.

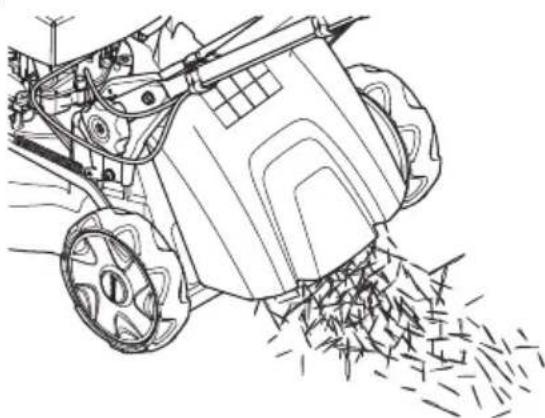

Hátsó kidobás
A gép használható a mulcsozóbetét és a gyűjtő nélkül is.
- Emelje fel a hátsó burkolatot, és vegye ki a gyűjtőt.
• Vegye ki a mulcsozó dugót.
• Hajtsa vissza a burkolatot.
Általános tudnivalók
VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellőző helyen járatni, mert a kipufogógázok fulladást vagy szén-monoxid-mérgezést okozhatnak.
Az üzemanyag és annak göze tüzveszélyes lehet, és belélegezve illetve börrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelő szellőzésről.
A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében!
Üzemanyag közelében ne dohányozzon és ne helyezzen el forró tárgyakat.
Üzemanyagkeverék
FONTOS! A gépet négyütemű motorral szerelték fel. Ügyeljen arra, hogy a tartályban mindig elegendő olaj legyen.
Benzin
- Használjon jó minőségű ólommentes vagy ólomtartalmú benzint.
- A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minőségű üzemanyaggal üzemelteti a motort, úgynevezett "kopogás" léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti.
- Ha van rá lehetősége, használjon környezetbarát, ún. Alkilbenzint.
Motorolaj
FONTOS! A fünyíró beindítása előtt ellenőrizze az olajszintet. Ha az olajszint túlságosan alacsony, súlyos kár keletkezhet a motorban. Lásd a „Karbantartás” című fejezetben szereplő utasításokat.
- A motorolajat először 5 órás üzemidő után cserélje le. Az ajánlott olajtípusokkal kapcsolatban lásd a műszaki adatokat. Soha ne használjon kétütemű motorokba való olajat.
Tankolás
VIGYÁZAT! Feltöltés előtt kapcsolja ki a motort, és hagyja hűlni néhány percig.
A kiömlés elkerülése érdekében mindig benzines kannát használjon.
A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítődhessen.
Tartsa tisztán a tanksapka környékét.
Szorítsa rá alaposan a tanksapkát tankolás után. A gondatlanság tüzet okozhat.
Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.
Soha ne kapcsolja be a gépet:
- Ha üzemanyag vagy motorolaj került a gépre. Törölje le az üzemanyagot, illetve olajat, és várja meg, míg teljesen elpárolog.
- Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.
- Ha a gépből üzemanyag szivárog. Ellenőrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken.
Szállitás és tárolás
- A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gozök ne érintkezhessenek villamos gépekból, villanymotorokból, erőkapcsolókból/árammegszakítókból, fűtőkazánokból, stb. származó szikrákkal vagy nyílt lánggal.
- Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.
Hosszú távú tárolás
- Hosszabb tárolás előtt ürítse ki a gép üzemanyagtartályát. Érdeklődje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot.
Személyi védőfelszerelés
Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásához kérje kereskedő segítségét.
Viseljen mindig:
- Használjon hallásvédőt, ha a zajszint meghaladja a 85 dB-t.
• Stabil, nem csúszós csizma vagy cipő - Erős anyagból készült hosszúnadrág Ne viseljen rövidnadrágot, szandált, illetve ne legyen mezítláb.
- Szükség esetén, például a vágórész illesztésekor, vizsgálatakor vagy tisztításakor, védőkesztyűt kell viselni.
Általános biztonsági intézkedések
Ez a fejezet a géppel végzett munkára vonatkozó alapvető munkavédelmi szabályokat tárgyalja. Ez a tájékoztató nem helyettesítheti a szakmai ügyességet és tapasztalatot.
- Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.
- Tartsa szem előtt, hogy az üzemeltető felelős más személyek vagy azok tulajdonának sérüléseiert vagy veszélyeztetéséért.
- A gépet tisztán kell tartani. A jelzéseknek és matricáknak tökéletesen olvashatónak kell lenniük.
Mindig próbáljon előrelátóan gondolkodni.
Lehetetlen az összes elképzelhető helyzetet ismertetni. Mindig megfontoltan és előrelátóan tevékenykedjen. Ha olyan helyzetbe kerül, amelyben bizonytalannak érzi magát, álljon le a munkával és kérjen útbaigazítást egy szakértőtől. Forduljon a szaküzlethez, a márkaszervizhez vagy olyan személyhez, aki jártas a beton- és fémdarabolók használatában. Ne próbálkozzon olyan munkával, amelyhez úgy véli, nincs elegendő szaktudása!
VIGYÁZAT! A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.
VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak.
Soha ne engedje meg, hogy gyermek vagy a gép használatában nem jártas személy használja a gépet.
Csökkent testi vagy mentális képességekkel rendelkező, illetve a gép kezelésére egészségi okokból alkalmatlan személyek csak a biztonságukért felelős személy felügyelete mellett használhatják a gépet.
Csak olyan személyeknek engedje meg a gép használatát, akikről tudja, hogy elsajátították a használati utasítás tartalmát.
Soha ne használja a gépet, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, ítélőképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.
VIGYÁZAT! Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek. A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni.
Ne változtassa meg a gép eredeti kivitelét, és ne használja a gépet, ha láthatóan valaki más módosításokat hajtott végre rajta.
Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelőnek kell elvégeznie.
Használjon mindig eredeti pótalkatrészeket.
A munkaterület biztonsága
- A nyírás előtt el kell távolítani a fűből az ágakat, gallyakat, köveket stb.
- A vágófelszerelésnek ütköző tárgyak elrepülhetnek, és személyi sérülést vagy dologi kárt okozhatnak. Minden személyt és állatot tartson távol.
- Ne használja a gépet rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén stb. A rossz időjárási viszonyok között végzett munka fárasztó, és veszélyes helyzeteket teremthet, például síkos felület.
- Környezetét szemügyre véve győződjön meg arról, hogy nem érheti Önt olyan hatás, ami miatt elveszítené uralmát a gép fölött.
- Ügyeljen a gyökerekre, kövekre, ágakra, magokra, árkokra stb. A magas fű akadályokat rejthet.
- Lejtön veszélyes lehet a fünyírás. Ne használja a fünyírót túl meredek lejtön. A fünyíró nem használható 15 foknál nagyobb lejtésű terepen.
- Lejtőkön a munkaszakasz mindig legyen merőleges a lejtőre. Sokkal könnyebb keresztben haladni a lejtőn, mint le- és felfelé vezető irányban.
- Sarkok és a kilátást akadályozó egyéb objektumok közelében legyen körültekintő.
Munkabiztonság
- A fűnyíró kizárólag fű nyírására szolgál. Minden egyéb használati mód tilos.
- Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.
- Ne indítsa be a fünyírót, amíg a kés és minden burkolat nincs helyesen felszerelve. Ellenkező esetben a kés kilazulhat, és személyi sérülést okozhat.
- Gondoskodjon róla, hogy a kés ne ütközzön idegen tárgyaknak, például köveknek, gyökereknek vagy hasonlónak. Ilyen esetben a kés eltompulhat, és meggörbülhet a motortengely. A meggörbült tengely kiegyensúlyozatlanságot és erős rezgést okoz, a kés kilazulásának erős kockázatával.
- Amikor a motor működésben van, a fékfogantyút semmiképpen sem szabad tartósan rögzíteni a fogantyúban.
- Állítsa a fünyírót stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon róla, hogy a fükés ne érhessen a talajhoz vagy más tárgyakhoz.
- Mindig a gép mögött álljon. Fünyírás közben minden kerék legyen a talajon, és két kézzel tartsa a fogantyút. Tartsa távol kezét és lábát a forgó késektől.
- Ne döntse meg a gépet, ha jár a motor.
- Mindig nagyon figyeljen, amikor munka közben továbbtolja a fünyírót.
- Amikor a motor jár, ne emelje fel a fünyírót, és ne vigye a kezében. Ha a fünyírót fel kell emelnie, előbb kapcsolja ki
a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.
- Ne nyírjon füvet hátrafelé haladva.
- Amikor a fűnyíróval nyírást nem igénylő területen halad keresztül, kapcsolja ki a motort. Ilyen lehet például a kavicsos ösvény, köves vagy aszfaltos terület stb.
- Sohase fusson a működésben lévő géppel. A fűnyíróval mindig gyalogsebességgel kell haladni.
- A vágási magasság módosítása előtt lassítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.
- Amikor a motor működésben van, ne hagyja a gépet felügyelet nélkül. Kapcsolja ki a motort. Győződjön meg róla, hogy a vágófelszerelés forgása leállt.
- Ha a gép bármilyen idegen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a gépet. Vegye le a vezetéket a gyújtógyertyáról. Ellenőrizze, hogy nem sérült-e meg a gép. Javítsa ki az esetleges sérüléseket.
Alapvető szabály
- Az optimális eredmény érdekében mindig éles késsel vágjon. A tompa kés egyenetlenül vág, és a fű vágási felülete megsárgul.
- Soha ne nyírjon le többet a fű hosszának 1/3-ánál. Ez száraz időszakban fokozottan érvényes. Először nagy vágási magasságot állítson be, és úgy nyírjon. Ezután tekintse meg az eredményt, és a megfelelő mértékben csökkentse a vágási magasságot. Ha nagyon magas a fű, lassan és szükség esetén kétszer nyírjon.
- Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.
Szállitás és tárolás
- Szállításkor rögzítse a berendezést, hogy az a szállítás közben ne sérüljön meg, illetve ne okozzon balesetet.
- A berendezést zárható helyen tartsa, hogy ne kerülhessen gyermekek vagy illetéktelen személyek kezébe.
- A gépet és felszerelését száraz, fagymentes helyen kell tárolni.
- Az üzemanyag szállítását és tárolását illetően lásd az „Üzemanyag-kezelés” című fejezetet.
Beindítás és leállítás
Indítás előtt
VIGYÁZAT! Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.
Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.
- Tartson minden személyt és állatot távol a munkavégzés helyétől.
- Végezze el a napi karbantartást. Lásd a „Karbantartás” című fejezetben szereplő utasításokat.
- Gondoskodjon róla, hogy a gyújtásvezeték jól illeszkedjen a gyújtógyertyára.
Beindítás

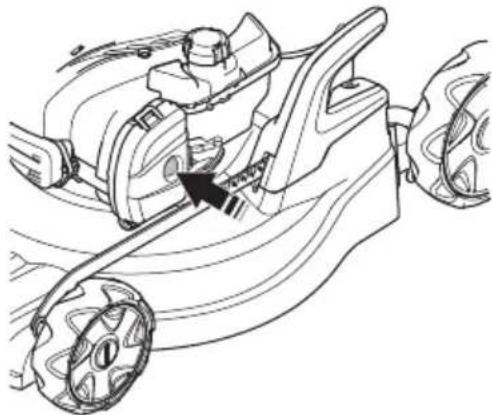

Manuális indítás (LM 2247C, LM 2247CD)
Az LM 2247C, LM 2247CD modell kézi szívatóval rendelkezik (primer membrán). A fünyíró első indítása előtt nyomja be az üzemanyag-szivattyút ötször egymás után. A következő használatkor elég háromszor benyomni az üzemanyag-szivattyút hideg motor indításakor.
- A motor indításakor a húzza a motorfékfogantyút a gép fogantyújához.
• A gép mögött álljon.
- Fogja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak). Erőteljes mozdulattal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt.
Meghajtó (LM 2247CD, LM 2247CDP)
- A meghajtás beindításához húzza a hajtókart a fogantyú felé.
- Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10 cm-re.

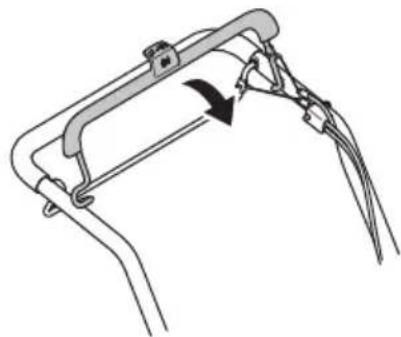

Leállítás
- A motor leállításához engedje el a motorfékfogantyút.
Általános tudnivalók
VIGYÁZAT! A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak szakszerviz végezhet.
Bármilyen ellenőrzési vagy karbantartási měvelet végrehajtása előtt állítsa le a motort. Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról.
Ha a gép karbantartását nem megfelelően végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz.
FIGYELEM! Ha a gép döntött helyzetben van, a levegőszűrőnek mindig a legmagasabb pozícióban kell lennie.
- Használjon mindig eredeti pótalkatrészeket.
Karbantartási séma
A karbantartási ütemezésből kiderül, hogy a gép mely alkatrészei igényelnek karbantartást, és ezt milyen gyakorisággal kell végrehajtani. Az intervallumok meghatározásakor a gép napi használatát feltételeztük, ezért a tényleges intervallumok a használat gyakoriságától függően eltérőek lehetnek.
| Indítás előtt | Heti karbantartás | Havi karbantartás |
| Általános ellenőrzés Gyújtógyertya Levegőszűrő | ||
| Külső tisztítás Kipufogódob* | Üzemanyagrends zer | |
| Olajszint | ||
| Vágószerkezet | ||
| Vágóburkolat* | ||
| A hajtószíj ellenőrzése és beállítása | ||
| Motorfékfogantyú* | ||
*Lásd az utasításokat „A gép biztonsági felszerelése” című fejezetben.
További információkért tekintse meg a motor használati utasítását.
Általános ellenőrzés
- Ellenőrizze, hogy a csavarok és csavaranyák megfelelően meg vannak-e húzva.
- Kefe segítségével távolítsa el a fűnyíróról a leveleket, fűszálakat stb.
- Ne használjon nagynyomású vízsugarat a gép tisztításához.
- Soha ne irányítsa a vízsugarat közvetlenül a motorra.
- Tisztítsa meg az indítószerkezet levegőnyílásait. Ellenőrizze az indítószerkezetet és az indítózsinórt.
- A vágóegység burkolata alatti tisztításhoz fordítsa a gépet gyújtógyertyával felfelé. Úrítse ki a benzintartályt.
Külső tisztítás
Olajszint
FONTOS! Hagyja lehülni a gépet. A forró olaj komoly égési sérüléseket okozhat.
Az olajszint ellenőrzésekor a fűnyírónak vízszintesen kell állnia. Ellenőrizze az olajszintet a beöntőnyílás kupakján lévő nívópálcával.
- Vegye le az olajbeöntő nyílás kupakját, és törölje tisztára a nívópálcát.
- Szúrja vissza a nívópálcát.
- Alacsony olajszint esetén töltsön be motorolajat a nívópálcán jelzett felső szintig.
KARBANTARTÁS
Vágószerkezet
- Ellenőrizze, hogy a vágófelszerelés nem sérült-e, nincs-e rajta repedés. A sérült vágófelszerelést mindig ki kell cserélni.
- Gondoskodjon róla, hogy a kés mindig meg legyen élezve, és jól ki legyen egyensúlyozva.
FIGYELEM! A késeket élezés után ki kell egyensúlyozni. A kések kiegyenesítését, cseréjét, illetve élezését szakszerviznek kell elvégeznie.
Ha az akadályokkal való ütközés üzemzavart okozott, a sérült késeket ki kell cserélni. Vizsgáltassa meg a szervizben hogy élezhető-e a kés, vagy cserét igényel.
Korongcsere
VIGYÁZAT! A vágószerkezet javításához és karbantartásához mindig vegyen fel erős védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.
Szétszerelés
VIGYÁZAT! Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról.
- Rögzítse a kést egy fadarabbal. Lazítsa le, majd távolítsa el a késtartó csavart, az alátétet és a kést. Az óramutató járásával ellentétes irányba tekerve lazítsa meg a késtartó csavart.
- Vegye le a régi kést. Ellenőrizze, sérülésmentes-e a késtartó. Azt is ellenőrizze, sértetlen-e a késrögzítő csavar, és egyenes-e a motortengely.
Összeszerelés
- A vágópengét úgy kell rögzíteni, hogy a ferde vége felfelé, a burkolat felé nézzen.
- Helyezze a vágófejet a súrlódótárcsával együtt a vágófejtartóra. Ellenőrizze, hogy a vágófej megfelelően van-e központosítva a tengelyen.
- Rögzítse a kést egy fadarabbal. Illessze a helyére az alátétet, és az óramutató járásával megegyező irányba húzza meg a csavart. A csavart 70 Nm nyomatékkal kell meghúzni.
- Forgassa meg a kést kézzel, és figyelje, hogy szabadon forog-e.
- Próbálja meg működtetni a gépet.
FONTOS!
Mindig megfontoltan és előrelatóan tevékenykedjen. Kerülje az olyan helyzeteket, amelyek saját megítélése szerint meghaladják a képességeit. Ha a jelen útmutató elolvasása után is bizonytalannak érzi magát az üzemeltetési eljárásokkal kapcsolatban, a folytatás előtt kérje ki szakértő véleményét. Forduljon hivatalos szakszervizhez.
Mindig eredeti alkatrészeket használjon. További tudnivalókat a „Műszaki adatok” című részben talál.
KARBANTARTÁS
Gyújtógyertya
FONTOS! Használja mindig az előírt típusú gyújtógyertyát! Nem megfelelő gyújtógyertya komolyan károsíthatja a hengert és a dugattyút.
- A gép kis teljesítménnyel működik, nehezen indul, vagy alapjáraton rosszul működik: mielőtt további lépéseket tenne, először mindig ellenőrizze a gyújtógyertyát.
- Ha a gyújtógyertya piszkos, tisztítsa meg, és azt is ellenőrizze, hogy 0,7 milliméteres-e a szikraköz. Ha szükséges, cserélje ki a hibás alkatrészeket.

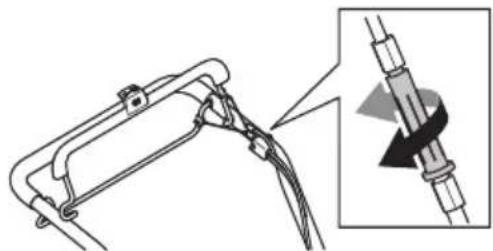

A tengelykapcsoló bowden beállítása
A hajtás lassúságát a hajtószíj csúszása okozhatja, mely esetben állítani kell a tengelykapcsoló-kábelen.
Finoman szabályozza a vezetéket a beállító csavar segítségével.
- A huzal megfeszítéséhez és a sebesség növeléséhez hajtsa az állítócsavart az óra járásával ellentétes irányba.
A huzalokat ne állítsa túl feszesre. Ha a fúnyíró a tengelykapcsoló kar működtetése nélkül is elindul, lazítson a huzalon.
- A huzal meglazításához és a sebesség csökkentéséhez hajtsa az állítócsavart az óra járásával megegyező irányba.
Ha a hajtás még mindig lassú, szíjcsere szükséges. Forduljon hivatalos szakszervizhez.
Levegőszűrő
- A hengerfedelet levéve emelje ki a levegőszűrőt.
- Egy bizonyos időn túl használt levegőszűrőt nem lehet teljesen megtisztítani. Ezért rendszeres időközönként új levegőszűrőre kell azt kicserélni. Egy megrongálódott levegőszűrőt mindig ki kell cserélni.
- Visszaszereléskor győződjön meg arról, hogy a szűrő szorosan illeszkedik a szűrőtartóhoz.
A papírszűrő tisztítása (LM 2247CDP)
- Tisztítsa ki a szűrőt, sima felülethez ütögetve azt. A levegőszűrő tisztításához soha ne használjon ásványolaj-tartalmú oldószert, például petróleumot, sem sűrített levegőt.
A műanyaghab szűrő tisztítása (LM 2247C, LM 2247CD)
- Távolítsa el a habszivacs-szűrőt. Mossa át a szűrőt alaposan langyos, szappanos vízzel. Tisztítás után öblítse át a szűrőt alaposan, tiszta vízzel. Csavarja ki és szárítsa meg. FIGYELEM! Túl magas légnyomás esetén a habszivacs megsérülhet. A tisztítás után olajozza meg a szűrőt motorolaj használatával. Törölje le a felesleges olajat a szűrőről egy tiszta ruha segítségével.
Olajcsere
- Ürítse ki a benzintartályt.
- Csavarja le az olajbeöntő nyílás kupakját.
- Helyezzen le egy megfelelő edényt az olaj felfogására.
- Eressze le az olajat a motor megdöntésével, hogy az olaj kifolyjon a töltőcsövön keresztül. Ha a gép döntött helyzetben van, a levegőszűrőnek mindig a legmagasabb pozícióban kell lennie. Kérdezze meg a helyi benzinállomásnál, hogy hová öntheti a fölös motorolajat.
- Töltsön be új, jó minőségű motorolajat. Lásd a „Műszaki adatok” című fejezetben található útmutatást.
- További információkért tekintse meg a motor használati utasítását.
Üzemanyagrendszer
- Ellenőrizze, nem sérült-e a tanksapka és annak tömítése.
- Ellenőrizze a üzemanyag-vezetéket. Ha szükséges, cserélje ki a hibás alkatrészeket.
MÜSZAKI ADATOK
Műszaki adatok
| LM 2247C LM 2247CD LM 2247CDP | ||
| Motor | ||
| Motor gyártója Briggs & Stratton Briggs & Stratton | on Briggs & Stratton | |
| Hengerúrtartalom, cm3 | 125 125 140 | |
| Fordulatszám, ford./perc 2900 2900 2900 | ||
| Névleges motorteljesítmény, kW (lásd 1. megjegyzés) | 1,8@2900 1,8@2900 2,1@2900 | |
| Gyújtásrendszer | ||
| Gyújtógyertya Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92YC Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92D Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92A Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92B Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92C Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92E Champion XC92F | 10W-30 SAE 30/SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 64,8 Sae 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 | 10W-30 SAE 30/SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10W-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w -30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-30 SAE 10w-10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 10w-30SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE 64,8 SAE |
| Gép üres tartályokkal, kg 27 | 29 | 30 |
| Zajkibocsátás (2.sz.jegyzet) | ||
| Zajszint, mért, dB(A) | 95,7 | 95,7 |
| Zajszint, garantált LWA dB(A) | 96 | 96 |
| Zajszintek (3.sz.jegyzet) | ||
| Zajnyomás-szint a felhasználó fülénél, dB(A) | 84,8 | 84,8 |
| Rezgésszintek, ahveq(4.sz.jegyzet) | ||
| Fogantyú, m/s2 | 3,4 3,4 3,4 | |
| Vágórendszer | ||
| Vágási magasság, mm 20-75 | 20-75 | 20-75 |
| Vágószélesség, cm | 47 | 47 |
| Vágórész | Collect | Collect |
| Cikkszám | 5882755-10 | 5882755-10 |
| Fügyűjtő úrtartalma, liter | 55 | 55 |
- megjegyzés: A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sorozatgyártott motorok esetén ez az érték eltérő lehet. A végső gépbe telepített motor tényleges kimenőteljesítménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől fog függeni.
- megjegyzés: A környezet zajszennyezése zajteljesítményszintként (LWA) mérve a 2000/14/EG EGK-direktíva szerint.
- megjegyzés: Hangnyomásszint az ISO 5395 szabvány szerint. A hangnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
- megjegyzés: Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s² tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
*SF, SG, SH, SJ vagy jobb minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.
Termékazonossági EGK-bizonyítvány
(Kizárólag Európára vonatkozik)
A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: +46-36-146500) saját felelősségére kijelenti, hogy a Jonsered LM 2247C, LM 2247CD, LM 2247CDP fűnyírók a 15xxxxxx-es sorozatszámmal kezdődően megfelelnek az EGK Tanácsa következő irányelveinek:
• Gépekről szóló 2006/42/EK irányelv (2006. május 17.).
• 2014 február 26, "az elektromágneses kompatibilitást illetően" 2014/30/EU.
• 2000 május 8, "a környezet zajszennyezését illetően", 2000/14/EG.
A zajszennyezését illetően lásd a Műszaki adatok című fejezetet.
Alkalmazott szabványok: ISO 5395, ISO 14982
Bejelentett szerv: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, az EGK Tanácsa 2000. május 8-i, a környezet zajszennyezésével foglalkozó, 2000/14/EK sz. irányelvének VI. melléklete értelmében megfelelőségértékelési jelentéseket adott ki.
Huskvarna, 2015. november 25.
$$ \Delta \operatorname {d u} $$
Claes Losdal, fejlesztési lgazgató/kerti termékek
(A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete.)
OBJAŠNJENJE ZNAKOVA
Objašnjenje znakova
UPOZORENJE! Neoprezna ili nepravilna uporaba stroja može dovesti do ozbiljnih, čak i fatalnih ozljeda korisnika ili drugih.
