ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.

Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Peilepinne/oljepäfylling

Se opp for gjenstander som slynges ut og rikosjetterer.

Advarsel om roterende kniv. Pass på hender og føtter.

Advarsel: Roterende deler. Hold hender og føtter unna.

Dette produktet er i overensstemmelse med gjeldende CE-direktiv.

Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

Bruk aldri maskinen innendørs eller i rom uten ventilasjon. Avgassene inneholder karbonmonoksid, en giftig og livsfarlig gass uten lukt.

Eksplosjonsfare

Svært varm overflate.

Motoren leveres uten olje.

Etterfyll med olje før du bruker maskinen.

Drivstoffpåfylling. Motoren fungerer ikke med drivstoff som selges som E85 (85 % etanol).

Forklaring av advarselsmerker

Advarslene er delt inn i tre nivåer.

ADVARSEL!

ADVARSEL! Brukes hvis det er fare for alvorlig skade eller dødsfall for brukeren eller skade på omgivelsene hvis instruksjonene i håndboken ikke følges.

VIGTIG!

VIGTIG! Brukes hvis det er fare for skade på brukeren eller omgivelsene hvis instruksjonene i håndboken ikke følges.

OBS!

OBS! Brukes hvis det er fare for skade på gjenstander eller maskinen hvis instruksjonene i håndboken ikke følges.

Innhold Kjære kunde

SYMBOLFORKLARING

Symbolforklaring 50

Forklaring av advarselsmerker 50

PRESENTASJON

Innhold 51

Kjære kunde 51

PRESENTASJON

Fylling av brennstoff 57

Transport og oppbevaring 57

BETJENING

Personlig verneutstyr 58

Generelle sikkerhetsinstruksjoner 58

Grunnleggende arbeidsteknikk 59

Transport og oppbevaring 59

Start og stopp 60

VEDLIKEHOLD

Generelt 61

Vedlikeholdsskjema 61

Generell inspeksjon 61

Tennplugg 63

Gratulerer med ditt valg om å kjøpe et Jonsered-produkt! Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og ytteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruktverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Lykke til med bruken av ditt Jonsered-produkt!

Jonsered arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

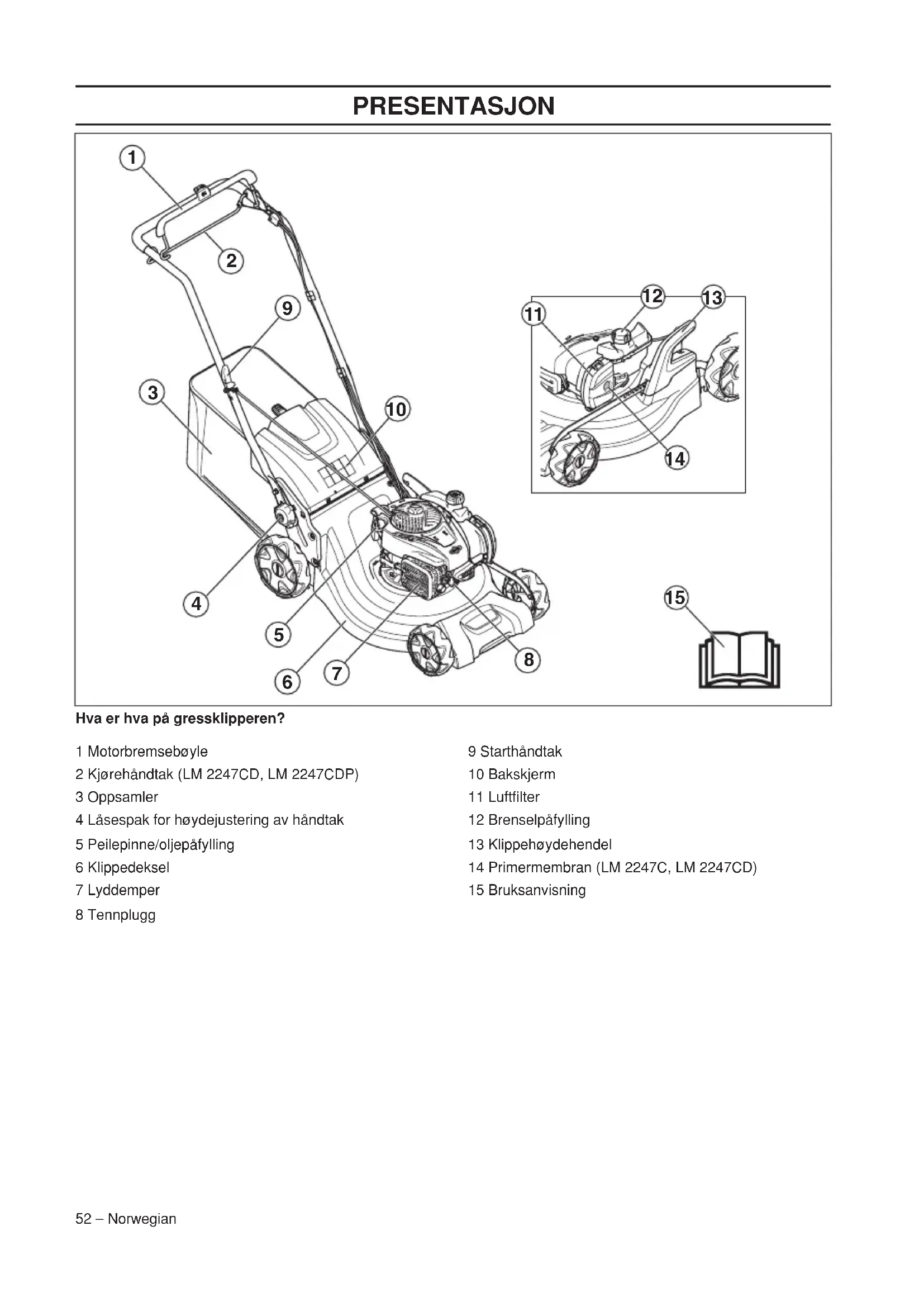

PRESENTASJON

1 Motorbremsebøyle
2 Kjørehåndtak (LM 2247CD, LM 2247CDP)
3 Oppsamler
4 Låsespak for høydejustering av håndtak
5 Peilepinne/oljepåfylling
6 Klippedeksel
7 Lyddemper
8 Tennplugg

9 Starthåndtak
10 Baskjerm
11 Luftfilter
12 Brenselpåfylling
13 Klippehøydehendel
14 Primermembran (LM 2247C, LM 2247CD)
15 Bruksanvisning

MASKINENS SIKKERHETSUTSTYR

Generelt

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer.

ADVARSEL! Bruk aldri en maskin med defekte sikkerhetsdetaljer. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Klippedeksel

- Klippedekselet er konstruert for å redusere vibrasjoner og for å reusere risikoen for kuttskader.

Kontroll av klippedeksel

- Kontroller at klippedekselet ikke er skadet, og at det ikke finnes synlige feil, for eksempel sprekker i det beskyttende ytre klippedekselet.

Motorbremsebøyle

- Motorbremsen er konstruert for å stanse motoren. Når grepet om motorbremsebøylen slippes, skal motoren stanse.

Start maskinen som beskrevet i startinstruksjonen, se Starte og stoppe, og slipp deretter bremsehåndtaket. Motorbremsen skal alltid være justert slik at motoren stanser innen 3 sekunder.

Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/eller gasser.

- Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren.

- Kontroller regelmessig at lyddemperen er hel og at den sitter ordentlig fast.

Generelt

VIGTIG! Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Håndtak

Inställningar

Händtakets høyde

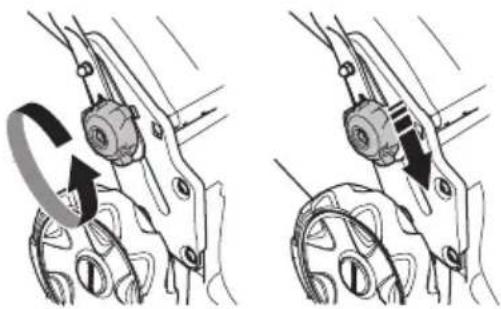

• Løsne de nedre knottene.
- Skyv de to knottene til enden av sporet på begge sider av maskinen.

- Håndtakets høyde kan settes til to forskjellige posisjoner.

- Juster høyden.

- Skyv knottene oppover mot håndtaket til de stopper og du hører et klikk.

CLICK!

- Trekk til knottene.

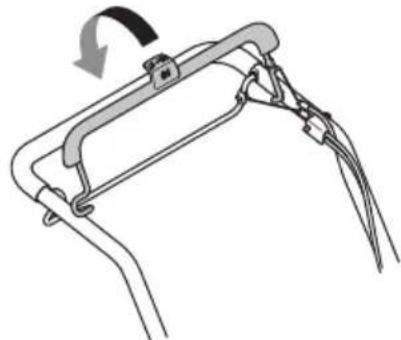

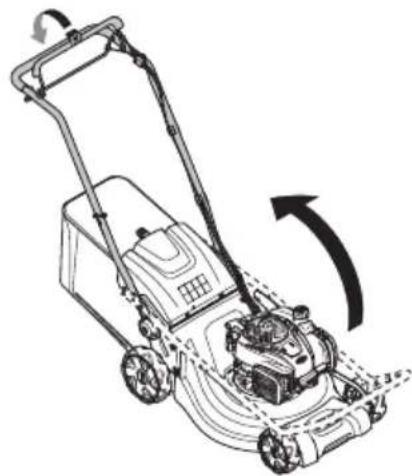

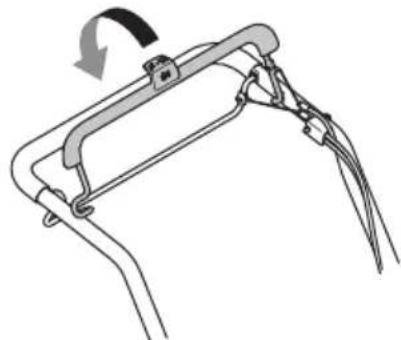

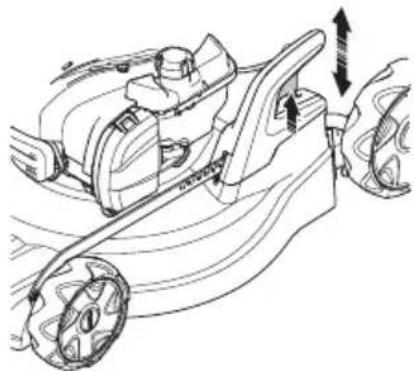

Transportstilling

Håndtaket kan legges sammen slik at maskinen tar minst mulig plass ved transport og oppbevaring.

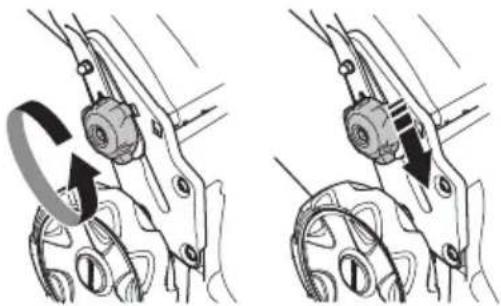

• Løsne de nedre knottene.

- Skyv de to knottene til enden av sporet på begge sider av maskinen.

- Fell inn motorbremsebøylen mot styret.

- Fell inn motorbremsebøylen mot styret.

- Fell opp håndtaket til oppfelt posisjon.

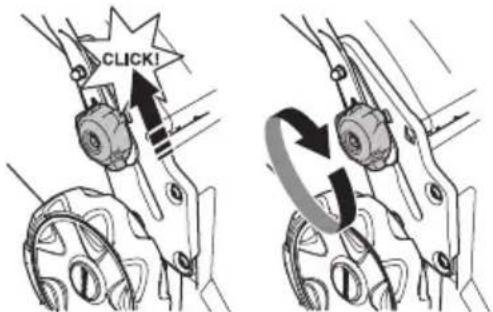

- Skyv knottene oppover mot håndtaket til de stopper og du hører et klikk.

CLICK!

MERKNAD! Ikke still klippehøyden for lavt, da det er risiko for at knivene tar i bakken ved ujevnheter.

Maskinen er utstyrt med sentral justering av klippehøyde.

- Flytt spaken bakover for lavere klippehøyde og forover for høyere klippehøyde.

- Med spaken kan du regulere klippehøyden i 6 forskjellige stillinger.

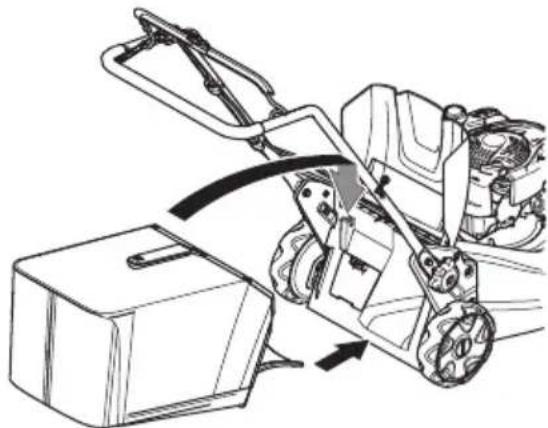

- Oppsamlerens håndtak på rammen må plasseres over oppsamlingsposen.

- Fest den nedre delen av rammen i sporet under oppsamleren.

- Fest rammen ved hjelp av hurtigklemmer.

- Kontroller at maskinens utkasterskjerm er ren og fri for gress.

- Hekt oppsamleren på den øverste kanten av chassiset.

- Plasser oppsamlertungen i maskinens ukasterskjerm.

- Monter bunnen av oppsamleren i utkaståpningen.

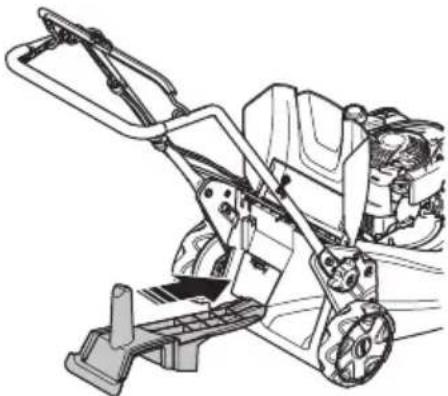

Finhakkesett - Tilleggsutstyr

Et finfordelingssett er tilgjengelig som tilbehør. Dette er for at maskinene skal være utstyrt med en oppsamler som kan brukes med finfordelingsfunksjonen. Settet består av en finfordelingsplugg og en kniv.

- Hev utkastvernet for å montere/demontere finfordelingspluggen.

- Erstatt kniven med den medfølgende Combi-kniven. Du finner mer informasjon under Skjæreutstyr.

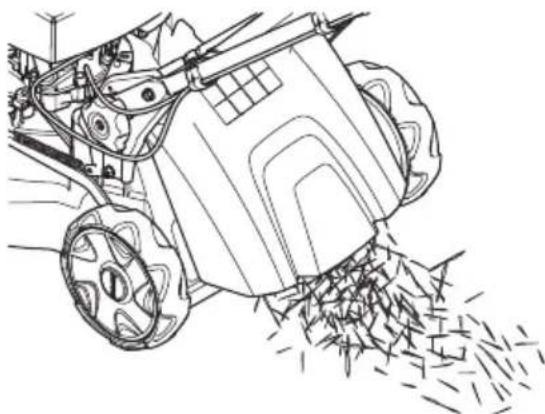

Bakutkast

Maskinen kan også brukes uten finhakkerset tet og oppsamleren.

• Løft opp baskjermen, og ta av oppsamleren.
  • Fjern finfordelingspluggen.
• Lukk dekselet.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning.

Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering.

Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

Det må ikke røykes og heller ikke plasseres varme gjenstander i nærheten av brennstoffet.

Brennstoff

MERKNAD! Maskinen er utstyrt med en firetaktsmotor. Påse at det alltid er tilstrekkelig med olje i oljetanken.

Bensin

• Bruk blyfri eller blyholdig kvalitetsbensin.
• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.

Motorolje

MERKNAD! Kontroller oljenivået før gressklipperen startes. For lavt oljenivå kan forårsake akvorlige motorskader. Se anvisningene i delen "Vedlikehold".

- Motoroljen skal skiftes første gang etter 5 timers kjøretid. Anbefalte oljetyper er angitt under Tekniske data. Bruk aldri olje ment for totaktsmotorer.

Fylling av brennstoff

ADVARSEL! Stans motoren og la den avkjöles noen minutter för brennstoff fylles på.

Bruk alltid en bensinkanne for å unngå sol.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Tørk rent rundt tanklokket.

Trekk tanklokket godt til etter bruk. Uaktsomhet kan føre til brann.

• Hvis du har sølt brennstoff eller motorolje på maskinen. Tørk opp alt søl og la bensinrestene fordampe.
• Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.
• Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.

Langtids oppbevaring

- Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff.

BETJENING

Personlig verneutstyr

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

Bruk alltid:

• Bruk øreklokker hvis støynivået overskrider 85 dB.
• Sklisikre og solide støvler eller skor.
• Kraftige langbukser. Ikke bruk kortbukser eller sandaler, og gå ikke barbent.
• Hansker skal brukes ved behov, f.eks. ved montering, inspeksjon eller rengjøring av skjæreutstyr.

Generelle sikkerhetsinstruksjoner

Dette avsnittet beskriver grunnleggende sikkerhetsanvisninger for bruk av maskinen. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring.

• Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.
• Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.
• Maskinen må holdes ren. Skilter og merker må være fullt lesbare.

Bruk alltid sunn fornuft

Det er umulig å dekke alle tenkelige situasjoner som kan forekomme. Vær alltid forsiktig og bruk sunn fornuft. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Kontakt forhandleren, serviceverkstedet eller en erfaren bruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til!

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre.

La aldri barn eller andre personer som ikke har opplæring i bruk av maskinen bruke eller vedlikeholde den.

Maskinen må ikke brukes av personer med nedsatt fysisk eller mental kapasitet, eller personer som av helseårsaker ikke er i stand til å betjene maskinen, uten tilsyn av en person som er ansvarlig for sikkerheten.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

ADVARSEL! Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse.

Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre.

Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister.

Bruk alltid originalt tilleggsutstyr.

• Før klipping påbegynnes skal greiner, kvister, steiner osv. fjernes fra gressplenen.
• Gjenstander som slår mot klippeutstyret kan bli kastet ut og forårsake skade på personer eller gjenstander. Hold god avstand til personer og dyr.
• Bruk aldri maskinen i dårlig vær, for eksempel i tåke, regn, fuktig eller vått miljø, sterk vind, sterk kulde, ved fare for lyn osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
• Hold øye med omgivelsene for å sikre at ingenting kan påvirke kontrollen over maskinen.
• Vær oppmerksom på røtter, stein, kvister, fordypninger, grøfter osv. Høyt gress kan skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke bruk gressklipperen i svært bratte skråninger. Gressklipperen bør ikke brukes i større helling enn 15 grader.
• I skrånende terreng bør man gå vinkelrett på hellingen. Det er mye lettere å gå på tvers i en skråning enn opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

• En gressklipper er bare konstruert for klipping av gressplener. Ingen annen bruk er tillatt.
• Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
• Ikke start gressklipperen uten at kniv og samtlige deksler er montert. Ellers kan kniven løsne og forårsake personskade.
• Unngå at kniven slår mot fremmedlegemer som steiner, røttre eller liknende. Dette kan føre til at kniven blir sløv og at motorakselen blir bøyd. En bøyd aksel gir ubalanse og kraftige vibrasjoner, hvilket medfører stor risiko for at kniven løsner.
• Bremsebøylen må aldri være permanent forankret i håndtaket når maskinen er i gang.
• Plasser gressklipperen på et stabilt, plant underlag og start den. Påse at kniven ikke kan komme i kontakt med bakken eller andre gjenstander.
• Plasser deg alltid bak maskinen. La alle hjulene berøre bakken og hold begge hender på håndtaket mens du klipper. Hold hender og føtter borte fra de roterende knivene.
• Unngå å vippe maskinen opp mens motoren er i gang.
• Vær spesielt oppmerksom når du trekker maskinen mot deg mens du arbeider.
• Løft aldri opp gressklipperen eller bør den när motoren er startet. Hvis du må løfte gressklipperen,

• Unngå å gå bakover mens du klipper plenen.
• Motoren skal slås av ved forflytting over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.
• Løp aldri med maskinen när den er i gang. Man skal alltid gå med gressklipperen.
• Slå av motoren før klippehøyden endres. Foreta aldri justeringer mens motoren er i gang.
• Forlat aldri maskinen uten tilsyn med motoren i gang. Stans motoren. Forsikre deg om at klippeutstyret har sluttet å rotere.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Kople tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.

Grunnleggende arbeidsteknikk

• Klipp alltid med godt slipte kniver for best mulig resultat. En sløv kniv gir ujevnt klipperesultat, og gresset blir gult i kuttflaten.
• Klipp aldri mer enn 1/3 av gressets lengde. Dette gjelder spesielt i tørkeperioder. Klipp først med stor klippehøyde. Kontroller deretter resultatet og senk til egnet høyde. Hvis gresset er ekstra langt, kjører man sakte og klipper eventuelt to ganger.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Transport og oppbevaring

• Sikre utstyret under transport for å unngå transportskade og ulykker.
• Oppbevar utstyret i et låsbart rom slik at det er utilgjengelig for barn og uvedkommende.
• Oppbevar maskinen og det tilhørende utstyret på et tørt og frostfritt sted.
• For transport og lagring av drivstoff, se delen "Håndtering av drivstoff".

BETJENING

Start og stopp

Før start

ADVARSEL! Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

• Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.
• Utfør daglig vedlikehold. Se anvisningene i delen "Vedlikehold".
• Påse at tenningskabelen sitter ordentlig på tennpluggen.

Start

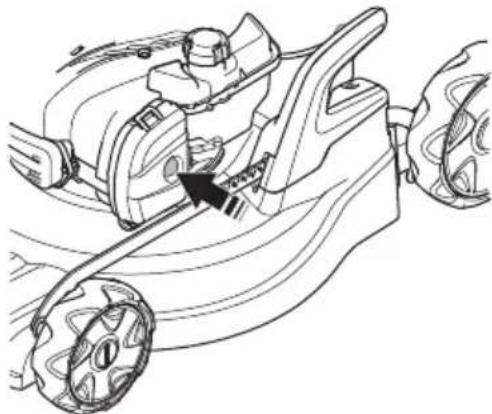

Manuell start (LM 2247C, LM 2247CD)

Modellene LM 2247C, LM 2247CD har manuell choke (primerblære). Trykk fem ganger på bensinpumpen dersom gressklipperen startes for første gang. Deretter skal man trykke tre ganger på bensinpumpen ved start av kald motor.

• Plasser deg bak maskinen.
• Ta tak i starchändtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn). Trekk kraftig for å starte motoren. Surr aldri startlinen rundt hånden.

Drift (LM 2247CD, LM 2247CDP)

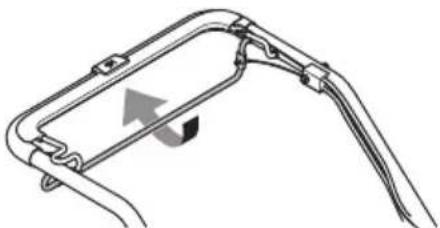

- Skyv kjørehåndtaket inn mot håndtaket for å starte kjøringen.

- Før du trekker maskinen mot deg, løser du ut drivverket og skyver maskinen cirka 10 cm fremover.

Stopp

- Motoren stanses ved å slippe motorbremsebøylen.

ADVARSEL! Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et serviceverksted.

Kontroll og/eller vedlikehold skal utføres med avslått motor. Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

OBS! Når maskinen er vippet, må du påse at luftfilteret alltid er plassert i høyeste stilling.

- Bruk alltid originalt tilleggsutstyr.

Vedlikeholdsskjema

I vedlikeholdsskjemaet kan du se hvilke deler av maskinen som krever vedlikehold, og hvor ofte dette skal finne sted. Intervallene er beregnet ut fra daglig bruk av maskinen, og kan variere avhengig av bruksmengden.

Før start	Ukentlig ettersyn	Månedlig ettersyn
Generell inspeksjon	Tennplugg Luftfilter
Utvendig rengjøring	Lyddemper* Drivstoffsystem
Oljenivå
Skjæreutstyr
Klippedeksel*
Kontroll og justering av drivrem
Motorbremsebøyle *

*Se anvisninger i delen "Maskinens sikkerhetsutstyr". Se brukerhåndboken for motoren for mer informasjon.

Generell inspeksjon

- Kontroller at skruer og mutre er trukket til.

Utvendig rengjøring

• Børst gressklipperen ren for løv, gress og liknende.
• Maskinen må ikke rengjøres med høytrykksspyler.
• Spyl aldri vann direkte mot motoren.
• Rengjør startmotorens luftinntak. Kontroller startmotor og startsnor.
• Ved rengjøring under klippedekselet, snur du maskinen slik at tennpluggen vender opp. Tøm bensintanken.

Oljenivå

VIGTIG! La maskinen kjøles ned. Varm olje kan føre til alvorlige brannskader.

Når du kontrollerer oljenivået skal gressklipperen stå på et plant underlag. Kontroller oljenivået med peilepinnen på oljepåfyllingslokket.

• Fjern oljelokket og tørk av peilepinnen.
• Sett peilepinnen tilbake.
• Hvis oljenivået er lavt, må du fylle på motorolje opp til det øvre nivået på peilepinnen.

VEDLIKEHOLD

Skjæreutstyr

• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.
• Vær nøye med alltid å ha en godt slipt og korrekt balansert kniv.

OBS! Etter sliping av kniver bør disse balanseres. Balansering, skifting eller filing av bladene må alltid utføres på et serviceverksted.

Ved påkjørsel mot hindringer som forårsaker havari bør skadde kniver byttes. La serviceverkstedet avgjøre om klippekniven kan slipes eller må skiftes ut.

Skifte knivene

ADVARSEL! Bruk alltid kraftige hansker ved service og vedlikehold av skjæreutstyret. Knivene er svært skarpe, og det kan svært lett oppstå kuttskader.

Demontering

ADVARSEL! Hindre utilsiktet oppstart ved å fjerne tenningskabelen fra tennpluggen.

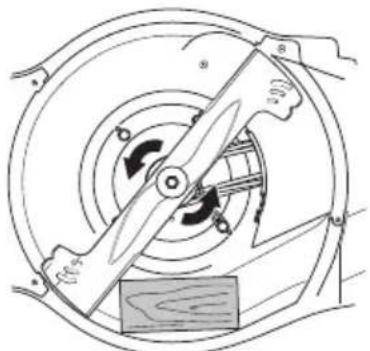

- Lås kniv med en trekloss. Demonter bolten og ta ut kniven bolt, skive og kniv. Fjern knivbolten ved å dreie bolten mot klokken.

- Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

- Prøvekjør maskinen.

VIGTIG!

Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke synes du er tilstrekkelig kvalifisert for. Hvis du fremdeles føler deg usikker på fremgangsmåten etter at du har lest disse instruksjonene, må du rådføre deg med en ekspert før du fortsetter. Kontakt et autorisert serviceverksted.

Bruk alltid originale reservedeler. Du finner mer informasjon i delen "Tekniske data".

VEDLIKEHOLD

Tennplugg

MERKNAD! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder.

• Hvis maskinens effekt er for lav, hvis den er vanskelig å starte eller hvis tomgangen er ujevn: kontroller alltid tennpluggen først før andre tiltak iverksettes.
• Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,7 mm. Skift om nødvendig.

- Skru justeringsskruen mot klokken for å stramme vaieren og øke hastigheten.

Kontroller at du ikke strammer vaierne for mye. Hvis gressklipperen begynner å kjøre uten at du har aktivert clutchspaken, løsner du vaieren.

- Skru justeringsskruen med klokken for å stramme vaieren og øke hastigheten.

• Demonter luftfilterdekselet og ta ut filteret.
• Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.
• Påse ved montering at luftfilteret lukker helt tett mot filterholderen.

Rengjør papirfilteret (LM 2247CDP)

- Rengjør filteret ved å banke det mot et plant underlag. Bruk aldri løsemiddel med petroleum, f.eks. parafin, eller trykkluft for å rengjøre filteret.

Rengjøring av skumplastfilter (LM 2247C, LM 2247CD)

- Fjern skumplastfilteret. Vask filteret grundig i lunkent såpevann. Etter rengjøring skylles filteret grundig i rent vann. Klem ut og la filteret tørke. OBS! Trykkluft under for høyt trykk kan skade skumplasten. Etter rengjøring skal filteret oljes inn med motorolje. Tørk av overflødig olje ved å presse en ren klut mot filteret.

Oljeskift

• Tøm bensintanken.
- Skru av oljepäfyllingslokket.
- Bruk en egnet beholder til å samle opp oljen.
- Tapp ut oljen ved å helle motoren slik at oljen renner ut av påfyllingsrøret. Når maskinen er vippet, må du påse at luftfilteret alltid er plassert i høyeste stilling. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig motorolje.
- Fyll på ny motorolje av god kvalitet. Se instruksjonene under "Tekniske data".
- Se brukerhåndboken for motoren for mer informasjon.

Drivstoffsystem

Merknad 1: Motorens angitte effekt er gjennomsnittlig nettoeffekt (ved angitt turtall) for en typisk produksjonsmotor for motormodellen, målt ifølge SAE-standarden J1349/ISO1585. Masseproduserte motorer kan avvike fra denne verdien. Faktisk effekt for motor montert på den ferdige maskinen vil avhenge av driftshastighet, miljøbetingelser og andre verdier.
Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC.
Merknad 3: Lydtrykksnivå i henhold til ISO 5395. Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1,2 dB (A).
Merknad 4: Vibrasjonsnivå i henhold til ISO 5395. Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s ^2 .
*Bruk motorolje av kvaliteten SF, SG, SH, SJ eller høyere. Se viskositetstabellen i motorprodusentens håndbok, og velg viskositeten som er best egnet, basert på forventet utendørstemperatur.

For informasjon angående støyutslippene, se kapitlet Tekniske data.

Følgende standarder er blitt tillempet: ISO 5395, ISO 14982

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, har utarbeidet rapporter om bedømming av overensstemmelse i henhold til bilag VI til RÅDETS DIREKTIV av 8 mai 2000 angående utslipp av støy til omgivelsene 2000/14/EG.

Huskvarna 25. november 2015

$$ \Delta \cdot 2 m $$

Claes Losdal, Utviklingssjef/Hageprodukter

(Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)

KEY TO SYMBOLS

Key to symbols
