KÄYTTÖOHJE LM 2247 CDP JONSERED

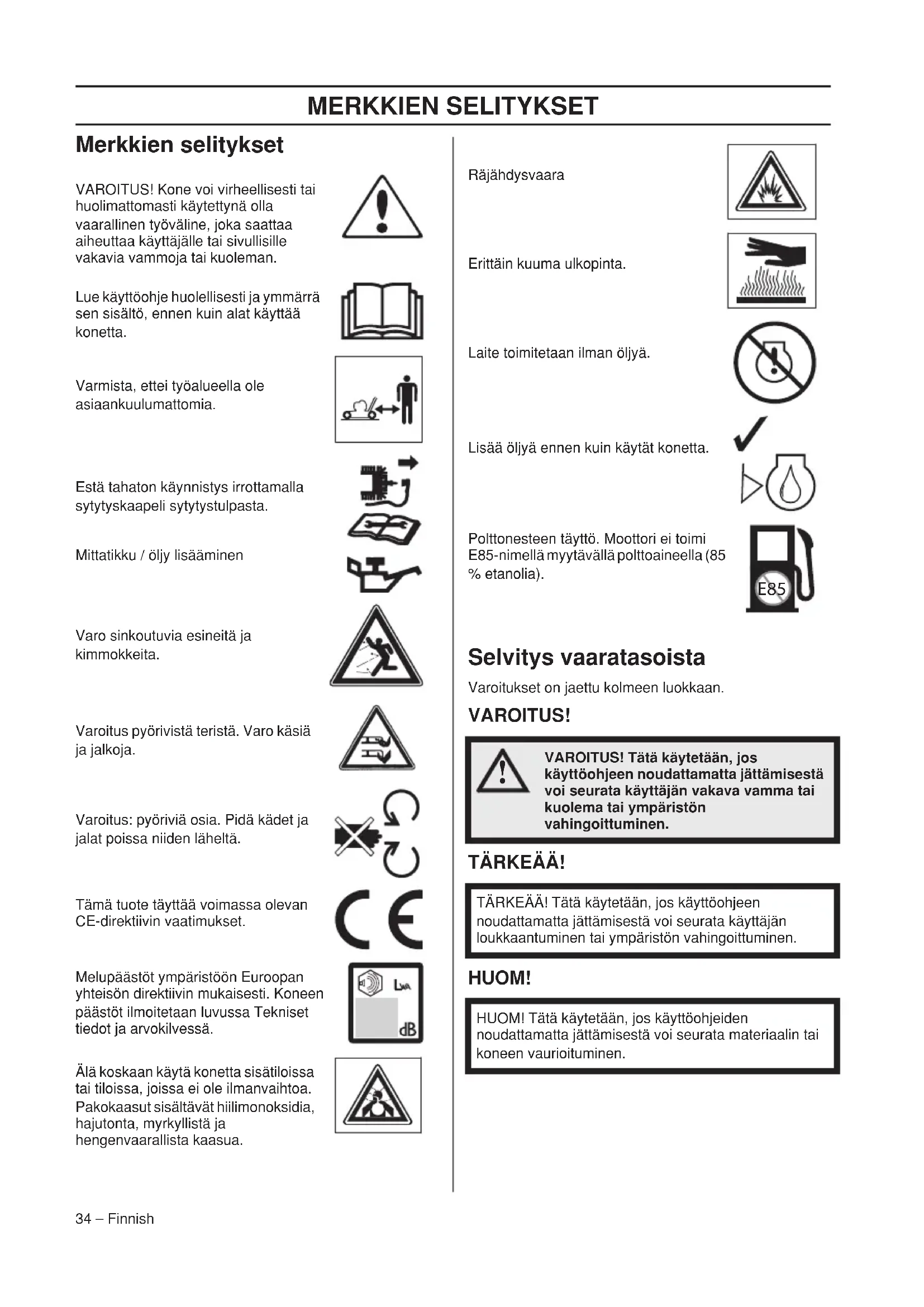

Varmista, ettei työalueella ole asiaankuulumattomia.

Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta. Mittatikku / öljy lisääminen

Varo sinkoutuvia esineitä ja kimmokkeita.

Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.

Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua.

Erittäin kuuma ulkopinta.

Laite toimitetaan ilman öljyä.

Lisää öljyä ennen kuin käytät konetta. Polttonesteen täyttö. Moottori ei toimi E85-nimellä myytävällä polttoaineella (85 % etanolia).

Selvitys vaaratasoista Varoitukset on jaettu kolmeen luokkaan. VAROITUS! TÄRKEÄÄ! HUOM!

• VAROITUS! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän vakava vamma tai kuolema tai ympäristön vahingoittuminen. TÄRKEÄÄ! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän loukkaantuminen tai ympäristön vahingoittuminen. HUOM! Tätä käytetään, jos käyttöohjeiden noudattamatta jättämisestä voi seurata materiaalin tai koneen vaurioituminen. E85ESITTELY Finnish – 35 Sisältö Hyvä asiakas! Onnittelemme Jonsered-tuotteen valinnan johdosta! Olemme vakuuttuneita, että tulette tyytyväisenä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike. Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle. Onnea Jonsered-tuotteesi käyttöön! Jonsered kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta. MERKKIEN SELITYKSET Merkkien selitykset p. 34
• Selvitys vaaratasoista p. 34
• ESITTELY Sisältö p. 35
• Hyvä asiakas! p. 35
• ESITTELY Ruohonleikkurin osat? p. 36
• KONEEN TURVALAITTEET Yleistä p. 37

1 Moottorijarrusanka 2 Käyttövipu (LM 2247CD, LM 2247CDP) 3 Kerääjä 4 Kahvan korkeussäädön lukitusvipu 5 Mittatikku / öljy lisääminen 6 Leikkuukotelo 7 Äänenvaimennin 8 Sytytystulppa 9 Käynnistyskahva 10 Takasuojus 11 Ilmansuodatin 12 Polttonesteen täyttö 13 Leikkuukorkeuden säädin 14 Kaasuttimen kalvo (LM 2247C, LM 2247CD) 15 KäyttöohjeKONEEN TURVALAITTEET Finnish – 37 Yleistä Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Leikkuukotelo

• Leikkuukotelo on suunniteltu vähentämään tärinöitä ja pienentämään viiltovammojen riskejä.Leikkuusuojuksen tarkastus• Varmista, ettei leikkuukansi ole vaurioitunut ja ettei siinä ole näkyviä vikoja, kuten halkeamia ulommassa suojakannessa. Moottorijarrusanka
• Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.Moottorin jarrukahvan tarkastusKäynnistä kone kohdassa Käynnistys ja pysäytys annettujen käynnistysohjeiden mukaisesti ja vapauta jarrukahva. Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa. Äänenvaimennin
• Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.Äänenvaimentimen tarkastus• Tarkasta säännöllisesti, että äänenvaimennin on ehjä ja kunnolla kiinnitetty. VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS! Älä koskaan käytä konetta ilman äänenvaimenninta tai äänenvaimentimen ollessa rikki. Rikkoutunut äänenvaimennin voi nostaa äänitasoa ja palonvaaraa merkittävästi. Pidä palonsammutuskalusto saatavilla. Äänenvaimennin kuumentuu erittäin voimakkaasti sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen läheisyydessä.ASENNUS JA SÄÄDÖT 38 – Finnish Yleistä Kahvan Asetukset Kahvan korkeus

• Irrota alemmat nupit.

• Liu’uta nupit urien loppuun asti koneen kummallakin puolella.

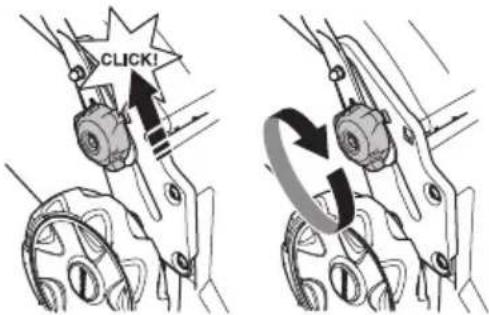

• Kahvan korkeuden voi asettaa kahteen eri asentoon.

• Liu’uta nuppeja ylöspäin kahvaa kohti, kunnes ne lakkaavat liikkumasta ja kuuluu naksahdus.

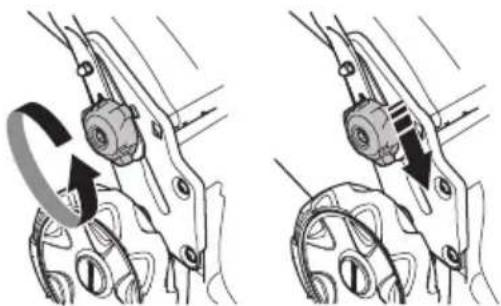

• Kiristä nupit huolellisesti. Kuljetusasento Kahvaston voi taittaa kokoon, jolloin kuljetukseen tarvitaan mahdollisimman vähän tilaa.

• Irrota alemmat nupit.

• Liu’uta nupit urien loppuun asti koneen kummallakin puolella.

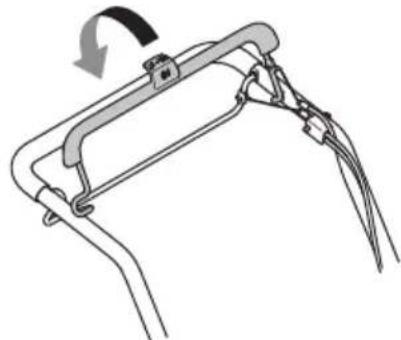

• Paina moottorijarrusanka ohjausaisaa vasten.

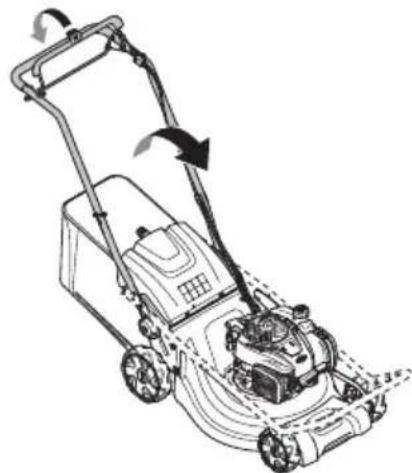

• Taita kahva eteenpäin. Työasento

• Paina moottorijarrusanka ohjausaisaa vasten.

TÄRKEÄÄ! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.ASENNUS JA SÄÄDÖT Finnish – 39

• Liu’uta nuppeja ylöspäin kahvaa kohti, kunnes ne lakkaavat liikkumasta ja kuuluu naksahdus.

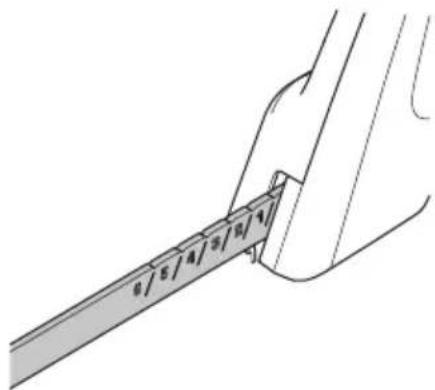

• Ruuvaa kahva paikalleen nupin avulla. Leikkuukorkeus Koneessa on leikkuukorkeuden keskikorkeussäätö.

• Siirrä vipua taakse pienentääksesi leikkuukorkeutta ja eteen suurentaaksesi sitä.

• Vivulla voidaan leikkuukorkeus asettaa 6 eri asentoon. Kerääjä

• Rungossa oleva ruohonkerääjän kahva on asetettava keräyspussin yläpuolelle.

• Kiinnitä rungon alaosa ruohonkerääjän alla olevaan uraan.

• Kiinnitä runko pikakiinnikkeillä.

• Varmista, että koneen leikkuulaite on puhdas ja että siinä ei ole ruohosilppua.

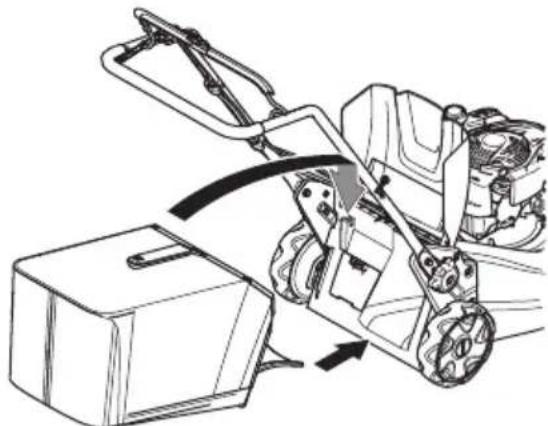

• Kiinnitä ruohonkerääjä rungon yläreunaan.

• Aseta ruohonkerääjän kieleke koneen leikkuulaitteeseen.

• Kiinnitä kerääjän alaosa tyhjennysaukkoon. HUOMAUTUS! Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.ASENNUS JA SÄÄDÖT 40 – Finnish Silppurilisälaite - Lisälaitteet Silppuamissarja on saatavilla lisävarusteena. Sen avulla siepolla varustettuja koneita voi käyttää silppuamiseen. Sarjaan kuuluu keräysjärjestelmän tulppa ja terä.

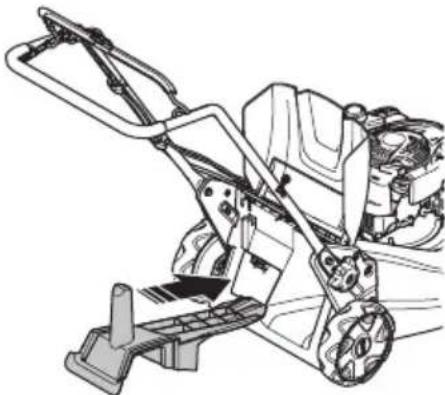

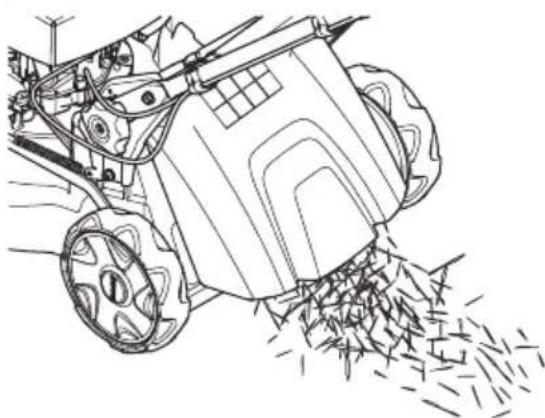

• Nosta ruohonheittosuojusta keräysjärjestelmän tulpan asennuksen tai irrotuksen yhteydessä.

• Vaihda terä mukana toimitettavaan Combi-terään. Lisätietoja on kohdassa Terälaite. Taakse heittävä Konetta voi käyttää myös ilman silppurilisälaitetta ja leikkuulaitetta.

• Nosta takasuojus ylös ja irrota sieppo.

• Irrota keräysjärjestelmän tulppa.

• Sulje suojus.POLTTOAINEEN KÄSITTELY Finnish – 41 Yleistä Polttoaine Bensiini
• Käytä lyijytöntä tai lyijyllistä laatubensiiniä.• Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita.• Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana. Moottoriöljy
• Moottoriöljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän öljyn suositus teknisistä tiedoista. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä. Tankkaus Älä koskaan käynnistä konetta:• Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännösten haihtua.• Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippua ja vettä.• Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda. Kuljetus ja säilytys
• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa. Pitkäaikaissäilytys
• Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen. VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.HUOMAUTUS! Koneessa on nelitahtimoottori. Varmista, että öljysäiliössä on aina tarpeeksi öljyä.HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

VAROITUS! Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.Vältä bensiinin roiskumista käyttämällä aina bensiinikannua.Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Jos et tee sitä, seurauksena voi olla tulipalo.Siirrä kone vähintään 3 metrin päähän tankkauspaikalta ennen käynnistämistä.KÄYTTÖ 42 – Finnish Henkilökohtainen suojavarustus Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa. Käytä aina:

• Jos äänitaso ylittää 85 db, käytä kuulonsuojaimia.

• Luistamattomat ja tukevat saappaat tai kengät.

• Lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin.

• Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä. Yleiset turvaohjeet Tässä osassa käsitellään koneen käyttöön liittyviä yleisiä turvamääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä.

• Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista

• Kone on pidettävä puhtaana. Kylttien ja tarrojen on oltava täysin luettavissa. Käytä aina tervettä järkeä On mahdotonta käsitellä kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkeä. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysyttävä neuvoa asiantuntijalta. Käänny myyjäliikkeen, huoltoliikkeen tai kokeneen käyttäjän puoleen. Älä ryhdy mihinkään tehtävään, jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. Älä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttökoulutusta, käyttää tai huoltaa sitä. Konetta ei pidä antaa käyttöön henkilöille, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eikä henkilöille, jotka eivät terveyssyistä sovi koneen käyttäjiksi, ilman heidän turvallisuudestaan vastaavan henkilön valvontaa. Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön. Älä koskaan käytä konetta, jos olet väsynyt tai nauttinut alkoholia, tai käytät lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käyttö voi aiheuttaa käyttäjän tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta. Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto- ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Käytä aina alkuperäisiä varaosia.KÄYTTÖ Finnish – 43 Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.

• Terälaitteeseen osuvat esineet voivat lentää sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pidä ihmiset ja eläimet riittävän kaukana.

• Älä koskaan käytä konetta huonolla säällä esimerkiksi sumussa, sateessa, kosteissa tai märissä olosuhteissa, kovassa tuulessa, ankarassa pakkasessa, ukkosella jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.

• Tarkkaile ympäristöäsi varmistaaksesi, ettei mikään pääse vaikuttamaan koneen hallintaan.

• Varo juuria, kiviä, oksia, kuoppia, ojia jne. Korkea ruoho voi peittää alleen esteitä.

• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 15 astetta.

• Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka voivat peittää näkökenttäsi. Työturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu käyttö on kiellettyä.

• Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.

• Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa.

• Jarrukahva ei saa koskaan olla pysyvästi kiinnitettynä kahvaan, kun kone on käynnissä.

• Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.

• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat kätesi kahvalla ruohoa leikatessasi. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista konetta moottorin käydessä.

• Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.

• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä leikkaa ruohoa takaperin kävellen.

• Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne.

• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.

• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Sammuta moottori. Varmista, että terälaite on lakannut pyörimästä.

• Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot. Trimmauksen perustekniikka

• Leikkaa optimaalisten tulosten saamiseksi aina terävällä terällä. Tylsä terä leikkaa epätasaisesti, ja ruohosta tulee keltaista leikatun pinnan kohdalta.

• Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tulisi raitoja. Kuljetus ja säilytys

• Kiinnitä laite kuljetuksen ajaksi välttääksesi kuljetusvauriot ja tapaturmat.

• Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivät pääse siihen käsiksi.

• Säilytä konetta ja siihen kuuluvia välineitä kuivassa ja pakkasta kestävässä paikassa.

• Katso ohjeet polttoaineen kuljetukseen ja säilytykseen kohdasta "Polttoaineen käsittely".KÄYTTÖ 44 – Finnish Käynnistys ja pysäytys Ennen käynnistystä

• Varmista, ettei työalueella ole asiaankuulumattomia.

• Suorita päivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".

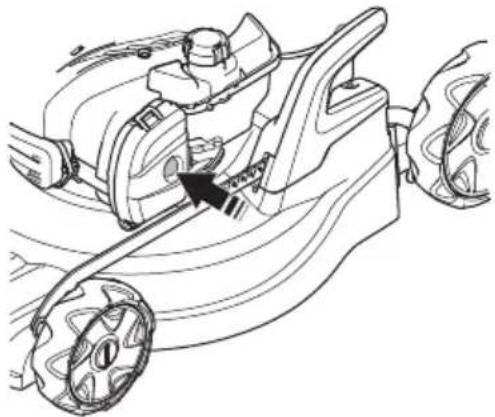

• Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa. Käynnistys Manuaalinen käynnistys (LM 2247C, LM 2247CD) Malleissa LM 2247C, LM 2247CD on manuaalinen rikastin (kaasuttimen kalvo). Kun ruohonleikkuri käynnistetään ensimmäisen kerran, paina polttoainepumppua viisi kertaa. Sen jälkeen polttoainepumppua tulee painaa kolme kertaa kylmän koneen käynnistyksessä.

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään.

• Ole itse koneen takana.

• Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille. Veto (LM 2247CD, LM 2247CDP)

• Käynnistä veto painamalla käyttövipua sisään kahvaa kohti.

• Ennen kuin vedät konetta itseäsi kohti, vapauta koneen veto ja työnnä konetta eteenpäin noin 10 senttimetriä. Pysäytys

• Moottori pysähtyy, kun moottorijarrusanka vapautetaan.

VAROITUS! Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.KUNNOSSAPITO Finnish – 45 Yleistä

• Käytä aina alkuperäisiä varaosia. Huoltokaavio Huoltokaaviosta näet, mitkä koneen osat vaativat huoltoa ja millaisin välein huolto on tehtävä. Välit lasketaan koneen päivittäisen käytön perusteella, ja ne voivat vaihdella käyttötiheyden mukaan.*Katso ohjeet kohdasta "Koneen turvalaitteet".Jos haluat lisätietoja, tutustu moottorin käyttöohjeeseen. Yleinen tarkastus
• Tarkasta, että ruuvit ja mutterit ovat kireällä. Ulkoinen puhdistus
• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.• Älä käytä koneen puhdistamiseen painepesuria.• Älä koskaan suihkuta vettä suoraan koneen päälle. • Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.• Kun puhdistat konetta leikkuukuomun alta, käännä kone siten, että sytytystulppa osoittaa ylöspäin. Tyhjennä polttoainesäiliö. Öljymäärä Kun tarkastat öljymäärää, on ruohonleikkurin seisottava tasaisella alustalla. Tarkasta öljymäärä öljyntäyttökorkin mittatikulla.• Poista öljysäiliön korkki ja pyyhi mittatikku puhtaaksi.• Työnnä mittatikku takaisin säiliöön.• Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti. VAROITUS! Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jätettävä valtuutetun huoltoliikkeen tehtäväksi.Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.HUOM! Varmista konetta kallistettaessa, että ilmansuodatin on aina korkeimmassa kohdassa.Ennen käynnistystäViikoittaiset toimenpiteetKuukausittaiset toimenpiteetYleinen tarkastus Sytytystulppa IlmansuodatinUlkoinen puhdistusÄänenvaimenn in* Polttoainejärjest elmä ÖljymääräTerälaiteLeikkuukotelo*Käyttöhihnan tarkastus ja säätöMoottorijarrusanka TÄRKEÄÄ! Anna koneen jäähtyä. Kuuma öljy voi aiheuttaa vakavia palovammoja.KUNNOSSAPITO 46 – Finnish Terälaite

• Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava.

• Huolehdi, että terä ovat aina hyvin hiottu ja oikein tasapainotettu. Terien vaihtaminen Irrotus

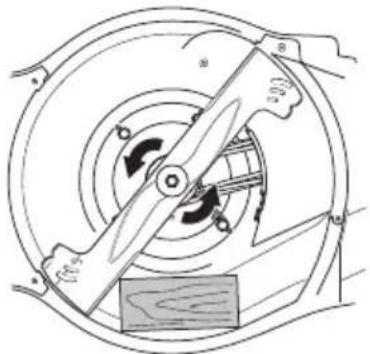

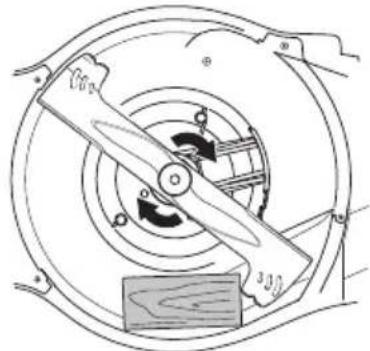

• Lukitse veitsi puinen lohko. Irrota terän pultti ja irrota terän pultti, pesukone ja veitsi. Irrota teräpultti kiertämällä pulttia vastapäivään.

• Irrota vanha terä. Varmista, ettei terän kannatin ole vaurioitunut. Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä. Asennus

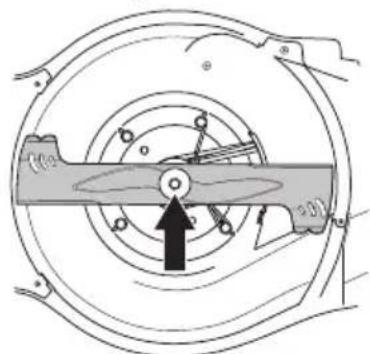

• Terä on kiinnitettävä siten, että taitetut päät osoittavat ylös suojusta kohti.

• Aseta leikkuri siten, että kitka-aluslevy on leikkurin kannatinta vasten. Varmista, että leikkuri asettuu oikein runkoputken keskelle.

• Lukitse veitsi puinen lohko. Asenna aluslevy ja kiristä pultti kiertämällä sitä myötäpäivään. Pultti on kiristettävä 70 Nm:n kiristysmomenttiin.

• Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

• Koekäytä konetta. HUOM! Terät on tasapainotettava teroittamisen jälkeen. Terien tasapainotus, vaihto tai teroitus on jätettävä huoltoliikkeen tehtäväksi. Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihdettava. Anna huoltoliikkeen päättää, voiko teriä teroittaa vai pitääkö ne vaihtaa.

VAROITUS! Käytä aina tukevia käsineitä leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti.

VAROITUS! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta. TÄRKEÄÄ! Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, joihin et pidä itseäsi riittävän pätevänä. Jos näiden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltoliikkeeseen. Ajoleikkurissa on aina käytettävä alkuperäisiä varaosia. Katso lisätietoja kohdasta Tekniset tiedot.KUNNOSSAPITO Finnish – 47 Sytytystulppa

• Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymistä.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,7 mm. Vaihda tarvittaessa. Kytkentävaijerin säätäminen Jos veto tuntuu hitaalta, se saattaa johtua luistavasta hihnasta. Tällöin on säädettävä kytkinvaijeria. Säädä hieman johtoa säätöruuvin avulla.

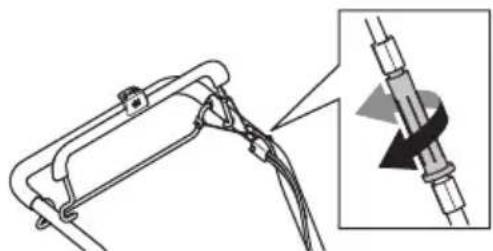

• Kiristä vaijeria ja lisää nopeutta kiertämällä säätöruuvia vastapäivään. Älä kiristä vaijeria liikaa. Jos ruohonleikkurin veto käynnistyy, vaikka kytkinvipua ei käytetä, pidennä vaijeria.

• Pidennä vaijeria ja pienennä nopeutta kiertämällä säätöruuvia myötäpäivään. Jos veto tuntuu yhä hitaalta, hihna on vaihdettava. Ota yhteys valtuutettuun huoltoliikkeeseen. Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.

• Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

• Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen. Puhdista paperisuodatin. (LM 2247CDP)

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen. Vaahtomuovisuodattimen puhdistus (LM 2247C, LM 2247CD)

• Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhtele suodatin puhdistuksen jälkeen huolellisesti puhtaassa vedessä. Purista ja anna suodattimen kuivua. HUOM! Liian korkeapaineinen paineilma voi vahingoittaa vaahtomuovia. Puhdistuksen jälkeen on suodatin öljyttävä moottoriöljyllä. Pyyhi ylimääräinen öljy pois painamalla puhdasta liinaa suodatinta vasten. Öljynvaihto

• Tyhjennä polttoainesäiliö.

• Kierrä öljyntäyttökorkki irti.

• Aseta koneen alle sopiva astia öljyn keräämiseksi talteen.

• Poista öljy kallistamalla moottoria niin, että öljy valuu pois täyttöputken kautta. Varmista konetta kallistettaessa, että ilmansuodatin on aina korkeimmassa kohdassa. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voi toimittaa.

• Lisää uutta, hyvälaatuista öljyä. Katso ohjeita kappaleesta "Tekniset tiedot".

• Jos haluat lisätietoja, tutustu moottorin käyttöohjeeseen. Polttoainejärjestelmä

• Tarkasta, että säiliön korkki ja sen tiiviste ovat ehjät.

• Tarkista polttoaineletku. HUOMAUTUS! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.48 – Finnish TEKNISET TIEDOT Tekniset tiedot Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista. Huom. 2: Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EG mukaisesti mitattuna. Huom. 3: Äänenpainetaso standardin ISO 5395 mukaan. Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A). Huom. 4: Tärinätaso standardin ISO 5395 mukaan. Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

*Käytä vähintään laatuluokituksen SF, SG, SH tai SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

Kierrrosluku, rpm 2900 2900 2900 Moottorin nimellisteho, kW (ks. huom. 1) 1,8@2900 1,8@2900 2,1@2900 Sytytysjärjestelmä Sytytystulppa Champion XC92YC Champion XC92YC Champion XC92YC Kärkiväli, mm 0,5 0,5 0,5 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa 0,8 0,8 0,8 *Moottoriöljy

Paino Kone tankit tyhjinä, kg 27 29 30 Melupäästöt (ks. huom. 2) Äänentehotaso, mitattu dB(A) 95,7 95,7 94,4 Äänentehotaso, taattu L

dB(A) 96 96 96 Äänitasot (ks. huom. 3) Äänenpainetaso käyttäjän korvan tasalla, dB(A) 84,8 84,8 84,1 Tärinätasot, a hveq (ks. huom. 4) Kahva, m/s

3,4 3,4 3,4 Leikkuujärjestelmä Leikkuukorkeus, mm 20-75 20-75 20-75 Leikkuuleveys, cm 47 47 47 Terä Collect Collect Collect Osanumero 5882755-10 5882755-10 5882755-10 Kerääjän tilavuus, litraa 55 55 55Finnish – 49 TEKNISET TIEDOT EY-vaatimustenmukaisuusvakuutus (Koskee ainoastaan Eurooppaa) Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: +46-36-146500, vakuuttaa täten, että ruohonleikkuri Jonsered LM

2247C, LM 2247CD, LM 2247CDP

, alkaen sarjanumeroista 15XXXXXXX, on valmistettu noudattaen seuraavia NEUVOSTON DIREKTIIVEJÄ:

• 17. toukokuuta 2006 ”koskien koneita” 2006/42/EY.

• 26. helmikuu 2014 ”sähkömagneettista yhteensopivuutta koskeva” direktiivi 2014/30/EU.

• 8. toukokuuta 2000 ”koskien melupäästöä ympäristöön” 2000/14/EY. Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: ISO 5395, ISO 14982 Ilmoitettu elin: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti. Huskvarna, 25.11.2015 Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)SYMBOLFORKLARING 50 – Norwegian Symbolforklaring ADVARSEL! Hvis maskinen brukes uforsiktig eller feilaktig, kan den være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.
