NAVODILA ZA UPORABO LM 2247 CDP JONSERED

Kaj pomenijo simboli

OPOZORILO! Naprava je lahko nevarna, če se uporablja nepravilno ali površno, in lahko upravljavcu ali drugim povzroči resne oziroma celo smrtne poškodbe.

Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli, predno začnete z uporabo stroja.

Prepričajte se, da na kraju kjer delate, ni nepoklicanih.

Preprečite nenamerne zagone tako, da odstranite vžigalni kabel iz svečke.

Merilna palica/oljni filter

Nevarnost izmeta in odsunka.

Opozorilo: vrtljivo rezilo. Roke in noge držite proč.

Opozorilo: rotirajoči deli. Roke in noge držite proč.

Izdelek je v skladu z veljavnimi CE predpisi.

Emisija hrupa v okolico v skladu z direktivo Evropske skupnosti. Emisija stroja je podana v poglavju Tehnični podatki in na nalepki.

Stroja nikoli ne uporabljajte v notranjih prostorih ali tam, kjer ni ustreznega prezračevanja. Izpušni plini vsebujejo ogljikov monoksid, brezbarven, strupen in zelo nevaren plin.

Tveganje eksplozije

Vroča površina.

Ob dobavi v motorju ni olja.

Pred uporabo stroja dolijte olje.

Dolijte gorivo. Motor ne deluje z gorivom E85 (85 % etanola).

Razlaga stopenj varnosti

Opozorila so razdeljena na tri stopnje.

OPOZORILO!

OPOZORILO! Se uporabi, će obstaja nevarnost resne poškodbe ali življenjske ogroženosti uporabnika ali povzročitve škode njegovi okolici ob neupoštevanju navodil v tem priročniku.

POMEMBNO!

POMEMBNO! Se uporabi, če obstaja nevarnost poškodb uporabnika ali povzročitve škode njegovi okolici ob neupoštevanju navodil v tem priročniku.

POZOR!

POZOR! Se uporabi, će obstaja nevarnost povzročitve škode za material ali stroj ob neupoštevanju navodil v tem priročniku.

PREDSTAVITEV

Vsebina Spoštovani kupec!

KAJ POMENIJO SIMBOLI

Kaj pomenijo simboli 274

Razlaga stopenj varnosti 274

PREDSTAVITEV

Vsebina 275

Spoštovani kupec! 275

PREDSTAVITEV

Vstavljanje mulčerja 280

Izmet na zadnji strani 280

RAVNANJE Z GORIVOM

Splošno 281

Pogonsko gorivo 281

Točenje goriva 281

Prevoz in shranjevanje 281

DELOVANJE

Osebna zaščitna oprema 282

Splošna navodila za varnost 282

Osnovna tehnika ko šenja in či ščenja

podrasti 283

Prevoz in shranjevanje 283

Vžig in izklop 284

VZDRŽEVANJE

Splošno 285

Urnik vzdrževanja 285

Splošen pregled 285

Svečka 287

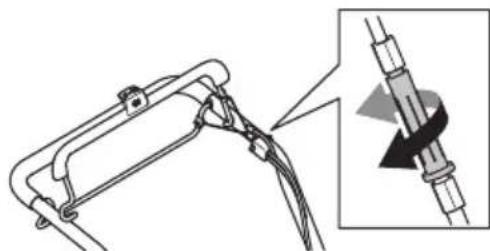

Prilagajanje žice sklopke 287

Zračni filter 287

Menjava olja 287

Sistem goriva 287

TEHNIČNI PODATKI

Tehnični podatki 288

ES-Izjava o skladnosti 289

Čestitamo Vam, ker ste izbrali Jonsered-izdelek! Prepričani smo, da boste z zadovoljstvom cenili kakovost in učinkovitost našega izdelka mnogo prihodnjih let. Nakup enega od naših izdelkov vam daje dostop do profesionalne pomoči kar se tiče popravil in servisa, če bi se vseeno kaj pripetilo. Če prodajalna, kjer ste stroj kupili, ni ena od naših pooblaščenih prodajaln, vprašajte, kje je najbližja pooblaščena delavnica.

Upamo, da boste zadovoljni z Vašim strojem in da bo stroj Vaš spremljevalec mnogo prihodnjih let. Pomnite, da so ta navodila za uporabo vrednostni papir. Če boste sledili vsebini navodil (uporaba, servis, vzdrževanje itd.), boste pomembno podaljšali življenjsko dobo stroja, kakor tudi ceno rabljenega stroja. Če boste stroj prodali, poskrbite, da bo novi lastnik dobil pripadajoča navodila za uporabo.

Želimo srečno in uspešno uporabo Vašega Jonsered-izdelka!

Jonsered nenehno razvija in izpopolnjuje svoje izdelke in si zato pridržuje pravico sprememb v, na primer, obliki in izgledu brez predhodnega opozorila.

PREDSTAVITEV

1 Ročica motorne zavore
2 Ročica pogona (LM 2247CD, LM 2247CDP)
3 Zbiralnik
4 Zaklepna ročica za nastavitev višine
5 Merilna palica/oljni filter
6 Pokrov rezila
7 Dušilec
8 Svečka

9 Startna ročica
10 Zadnji pokrov
11 Zračni filter
12 Odprtina za dolivanje goriva
13 Regulator višine reza
14 Membrana za polnjenje krogotoka goriva (LM 2247C, LM 2247CD)
15 Navodila za uporabo

ZAŠČITNA OPREMA STROJA

Splošno

To poglavje opisuje varnostne detalje stroja, način njihovega delovanja ter kako jih pregledujemo in vzdržujemo, tako da bodo v stanju, ki zagotavlja varnost pri delu.

OPOZORILO! Nikoli ne uporabljajte stroja s pokvarjenimi varnostnimi detalji. Če stroj ob pregledu ne izpolnjuje vseh opisanih pogojev, kontaktirajte svoj servis, da ga popravi.

- Namen pokrova rezila je zmanjšanje vibracij in tveganja ureznin.

Preverjanje pokrova rezila

- Prepričajte se, da pokrov rezila ni poškodovan in da ni vidnih posledic, na primer razpok v zaščitnem zunanjem pokrovu rezila.

- Motorna zavora je namenjena za zaustavitev motorja. Ko spustite ročico motorne zavore, se mora motor zaustaviti.

Preverjanje ročice motorne zavore

Stroj zaženite v skladu z navodili za zagon, glejte "Zagon in zaustavitev", nato pa sprostite zavorno ročico. Motorna zavora mora biti vedno nastavljena tako, da se motor zaustavi v 3 sekundah.

OPOZORILO! Stroja nikdar ne uporabljajte brez dušilca ali s poškodovanim dušilcem. Poškodovan dušilec lahko zelo poveča nivo hrupa in nevarnost požara. Gasilni aparat držite na priročnem mestu.

Med uporabo postane dušilec zelo vroč. To velja tudi v primeru prostega teka. Bodite pozorni na nevarnost požarov, še posebej, ko delate v bližini vnetljivih substanc in/ali plinov.

- Dušilec je zasnovan tako, da zmanjšuje hrup na najmanjšo možno mero in istočasno odvaja izpušne pline v smeri od uporabnika.

Pregledovanje dušilca

- Redno preverjajte, ali je dušilec cel in ustrezno nameščen.

MONTAŽA IN REGULIRANJE

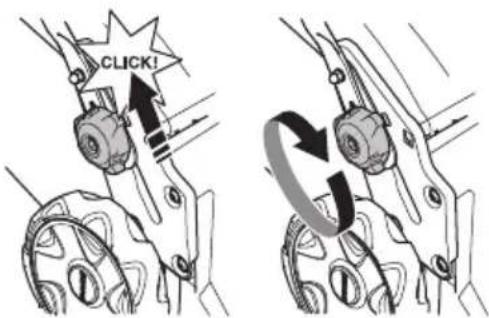

Splošno

• Višino ročice je mogoče prestaviti v 2 različna položaja.
• Prilagodite višino.
• Vijačne gumbe potisnite proti ročici do konca, dokler se ne zasliši klik.

CLICK!

• Pravilno zategnite gumba.

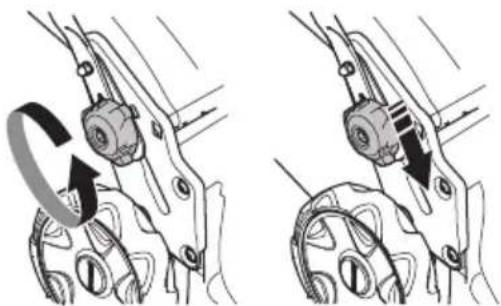

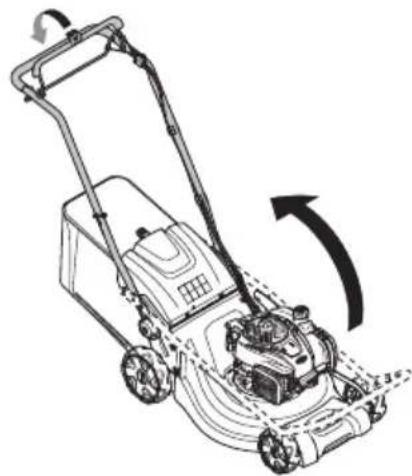

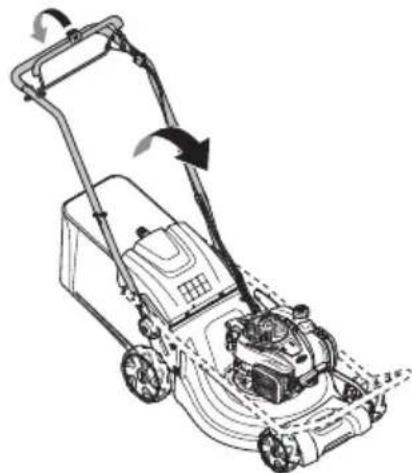

Položaj za prevoz

Sklop ročaja je mogoče preklopiti za zmanjšanje prostora, zahtevanega za transport in skladiščenje.

- Odvijte spodnja gumba

- Vijačne gumbe potisnite proti koncem utorov na obeh straneh stroja.

- Ročico motorne zavore sklopite proti ročaju.

- Ročico motorne zavore sklopite proti ročaju.

- Ročaj preklopite v navpičen položaj.

- Privijte ročaj z gumbom.

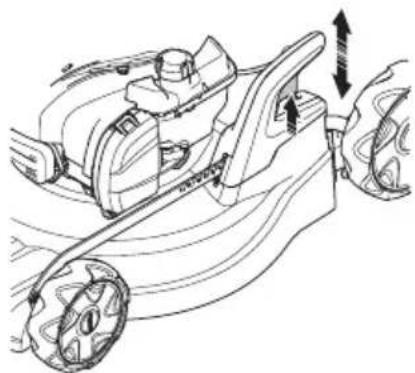

Višina reza

PREVIDNO! Ne nastavite prenizke višine reza, ker obstaja tveganje, da rezila udarijo ob neenakomerna pobočja.

- Za znižanje višine košnje povlecite ročico nazaj, za zvišanje pa naprej.

- Z ročico za višino košnje lahko nastavite 6 različnih položajev.

8 5 4 3 5 4

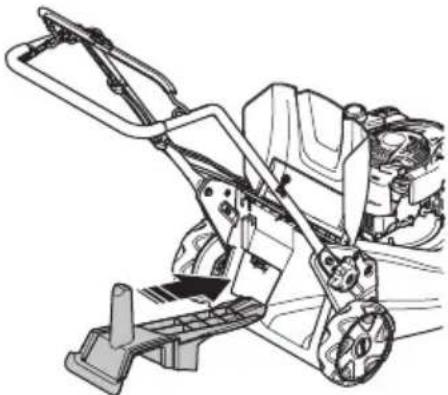

Zbiralnik

- Ročaj zbiralnika, ki je nameščen na ogrodju, je treba povleči prek vrečke zbiralnika.

- Spodnji del okvirja pritrdite v utor pod zbiralnikom.

- Ogrodje pritrdite s hitrimi sponkami.

Kot dodatna oprema je na voljo tudi komplet za mulčenje, ki kosilnicam, opremljenim z zbiralniki, omogoča mulčenje. Komplet vsebuje vložek za mulčenje in rezilo.

- Za namestitev ali odstranitev vložka za mulčenje dvignite ščitnik izmetne odprtine.

- Rezilo zamenjajte z dobavljenim rezilom Combi. Za več informacij glejte 'Rezalna oprema'.

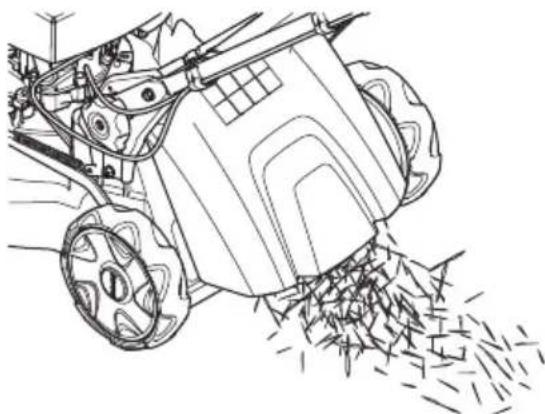

Stroj je mogoče uporabljati tudi brez vložka za mulčenje in zbiralnika.

• Privzdignite zadnji del pokrova in odstranite prestrezno posodo.
• Odstranite vložek za mulčenje.
• Zaprite pokrov.

OPOZORILO! Delujoči stroj v zaprtem ali slabo prezračevanem prostoru lahko povzroči smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.

Gorivo in hlapi goriva so izredno lahko gorljivi in lahko povzročijo resne poškodbe, će jih vdihamo, ali pa će pridejo v stik s kožo. Pri rokovanju z gorivom bodite zato vedno zelo previdni in skrbite za dobro prezračevanje.

Izpušni plini so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar. Zato stroja nikoli ne vžigajte v zaprtih prostorih ali v bližini vnetljivih snovi!

V bližini goriva ne kadite in ne postavljajte vročih predmetov.

Pogonsko gorivo

PREVIDNO! Stroj je opremljen s štiritaktnim motorjem. Prepričajte se, da je v oljnem rezervoarju zmeraj dovolj olja.

Bencin

• Uporabljajte kvaliteten neosvinčen ali osvinčen bencin.
• Najnižja priporočljiva kakovost goriva je 90 oktanov (RON). Če motor poganja gorivo, ki ima manj kot 90 oktanov lahko pride do tako imenovanega udarjanja. S tem se poveča temperatura motorja in ga lahko resno poškoduje.
• Če je na voljo okolju prilagojen bencin, tako imenovani alkyl bencin, uporabljajte to vrsto bencina.

Motorno olje

PREVIDNO! Preverite nivo olja, preden zaženete vrtno kosilnico. Nivo olja lahko povzroči težke poškodbe motorja. Glejte navodila v razdelku Vzdrževanje

- Motorno olje je treba prvič zamenjati po 5 urah delovanja. Za priporočila o vrsti olja, ki jo morate uporabiti, glejte tehnične podatke. Nikoli ne uporabljajte olja, namenjenega za dvotaktne motorje.

Točenje goriva

OPOZORILO! Ugasnite motor in ga pustite nekaj minut hladiti, predno začnete z natakanjem.

Obvezno uporabljajte posodo za gorivo in tako preprečite razlitje.

Pokrovček posode za gorivo odvijte počasi, kajti v posodi je lahko nadpritisk.

Očistite področje okrog pokrova za gorivo.

Po končanem točenju goriva pokrovček trdno privijte. Posledica neprevidnosti je lahko povzročitev požara.

Predno vžgete motor, prestavite stroj najmanj 3 metre proč od mesta, na katerem ste točili gorivo.

Nikoli ne vžigajte stroja:

• Če ste razlili gorivo ali motorno olje na stroj. Obrišite razlitje in počakajte, da ostanki goriva izhlapijo.
• Če ste gorivo polili po sebi ali po vaši obleki, se preoblecite. Umijte tiste telesne dele, ki so bili v stiku z gorivom. Uporabljajte milo in vodo.
• Če gorivo uhaja. Redno preverjajte tesnost pokrova posode za gorivo in dovode goriva.

Prevoz in shranjevanje

• Pri prevozu in shranjevanju stroja in goriva se prepričajte, da morebitno puščanje goriva oziroma hlapi ne morejo priti v stik z iskro ali odprtim ognjem, na primer z iskrami, ki jih povzročajo električni stroji, elektromotorji, električna stikala/vtičnice ali peči za centralno kurjavo.
• Za shranjevanje in prevoz goriva uporabljajte le posebne, za ta namen prilagojene in atestirane posode.

Dolgotrajno shranjevanje

- Če nameravate stroj shraniti za dalj časa, posodo za gorivo izpraznite. Vprašajte na najbližji bencinski črpalki, kaj storiti z gorivom.

Osebna zaščitna oprema

Ob vsaki uporabi stroja uporabljajte vedno atestirano osebno zaščitno opremo. Osebna zaščitna oprema ne izključuje nevarnosti poškodb, vendar pa v primeru nesreče omili posledice. Pri izbiri zaščitne opreme se posvetujte z vašim trgovcem.

Pri delu vedno uporabljajte:

• Če nivo hrupa presega 85 dB, uporabljajte glušnike.
  • Vzdržljivi škornji ali čevlji, ki ne drsijo.
• Trpežne, dolge hlače. Ne nosite kratkih hlač, sandalov in nikoli ne delajte bosi.
• Uporabljajte rokavice, kadar je potrebno, na primer pri montiranju, pregledovanju ali čiščenju rezilnih priključkov.

Splošna navodila za varnost

V tej točki so opisana osnovna varnostna navodila za uporabo tega stroja. Te informacije nikoli ne morejo nadomestiti strokovnega znanja in izkušenj.

• Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli, predno začnete z uporabo stroja.
• Bodite pozorni, da je uporabnik odgovoren za nesreče ali nevarnosti, ki jih povzročijo drugim ljudem ali njihovi lastnini.
• Stroj je treba redno čistiti. Oznake in nalepke morajo biti čitljive v celoti.

Zmeraj uporabljajte zdrav razum

Vseh možnih situacij ni mogoče predvideti. Vedno bodite pazljivi in ravnajte po zdravi pameti. Če zaidete v situacijo, v kateri se ne počutite varno, zaustavite stroj in prosite za nasvet strokovnjaka. Obrnite se na svojega pooblaščenega prodajalca, servisnega zastopnika ali izkušenega uporabnika motornih žag. Ne poskušajte izvajati nalog, ki se vam zdijo pretežke!

OPOZORILO! Stroj med delovanjem proizvaja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Da bi zmanjšali nevarnost resne ali smrtne poškodbe, priporočamo, da se osebe z medicinskimi vsadki pred uporabo stroja posvetujejo s svojim zdravnikom in s proizvajalcem vsadka.

OPOZORILO! Naprava je lahko nevarna, če se uporablja nepravilno ali površno, in lahko upravljavcu ali drugim povzroči resne oziroma celo smrtne poškodbe.

Nikdar ne dovolite, da bi stroj uporabljali ali vzdrževali oziroma popravljali otroci ali druge osebe, ki stroja ne znajo uporabljati.

Stroja ne smejo uporabljati ljudje z zmanjšanimi fizičnimi ali duševnimi sposobnostmi ali ljudje, ki iz zdravstvenih razlogov ne morejo upravljati s strojem, razen će je prisotna oseba, zadolžena za njihovo varnost.

Nikoli ne pustite uporabljati naprave nekomu, brez da se prepričate ali so razumeli vsebino navodil za uporabo.

Nikoli ne uporabljajte stroja, će ste utrujeni, pod vplivom alkohola ali jemljete druge droge ali zdravila, ki lahko vplivajo na vaš vid, presojo in koordinacijo.

OPOZORILO! Spremembe brez pooblastila in/ali neoriginalni deli lahko povzročijo resne poškodbe ali smrt uporabnika ali drugih. Brez predhodnega dovoljenja proizvajalca ne smete nikoli spreminjati prvotne izvedbe stroja.

Nikoli ne spreminjajte naprave tako, da ni v skladu z izvirno zgradbo in je ne uporabljajte, če mislite, da jo je spremenil nekdo drug.

Ne uporabljajte stroja, ki ne deluje pravilno. Sledite navodilom za pregled, vzdrževanje in servis v skladu z napotki v teh navodilih. Nekatere vrste vzdrževalnih del in popravil lahko opravi samo za to usposobljeno strokovno osebje.

Vedno uporabljajte izključno originalne dele.

Varnost delovnega področja

• Veje, vejice, kamne itd. morate odstraniti iz trave, preden jo začnete kositi.
• Predmeti, ki udarjajo ob rezalni priključek, se lahko izvržejo in poškodujejo ljudi in predmete. Ljudje in živali se ne smejo zadrževati v bližini stroja.
• Stroja nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, će obstaja nevarnost strele itd. Delo v slabem vremenu je utrujajoče, slabo vreme pa pomeni tudi nevarne delovne pogoje, na primer poledenela tla.
• Opazujte okolico, da zagotovite odsotnost morebitnih vplivov na vaš nadzor nad strojem.
• Pazite na korenine, kamne, veje, vdolbine, jarke itd. Visoka trava lahko prekrije ovire.
• Košnja pobočij je lahko nevarna. Ne uporabljajte vrtne kosilnice na zelo strmih pobočjih. Vrtne kosilnice ne smete uporabljati na nagibih, večjih od 15 stopinj.
• Če delate v strmini, hodite pravokotno na njo. Mnogo lažje je namreč hoditi vzporedno s strmino, kakor pa gor in dol.
• Bodite previdni, ko se bližate skritim vogalom in predmetom, ki bi vam lahko ovirali pogled.

Varnost pri delu

• Vrtna kosilnica je namenjena samo za košnjo trave. Vsi drugi načini uporabe so prepovedani.
• Pri delu vedno uporabljajte osebno zaščitno opremo. Glejte navodila v poglavju Oseba zaščitna oprema.
• Ne zaženite vrtne kosilnice, če niso pravilno montirani rezilo in vsi pokrovi. V nasprotnem primeru se lahko odvije rezilo in povzroči telesne poškodbe.
• Pazite, da rezilo ne zadane ob tujke, npr. kamenje, korenine ipd. To lahko povzroči topost rezila in upogibanje motorne gredi. Upognjena os povzroči neravnotežje in močno vibriranje, kar povzroča veliko tveganje, da se odvije rezilo.
• Zavorne ročice ne smete nikoli trajno pritrditi v ročaj med delovanjem stroja.
• Vrtno kosilnico postavite na trdno ravno površino in jo zaženite. Prepričajte se, da rezilo ne more priti v stik s tlemi ali drugimi predmeti.
• Vedno bodite za strojem. Med košnjo vsem kolesom omogočite stik s podlago in držite obe roki na ročaju. Roke in noge držite stran od vrtljivih rezil.
• Pri delujočem motorju stroja nikoli ne nagibajte.
• Posebej pazite takrat, ko potegnete stroj k sebi med delom.
• Nikoli ne dvignite vrtne kosilnice ali je nosite okrog, če motor deluje. Če morate dvigniti vrtno kosilnico, najprej izključite motor in odklopite vžigalno žico iz svečke.

• Trave ne kosite med vzvratno hojo.

• Pri pomikanju čez zemljišče, ki ga ne boste kosili, morate izključiti motor. Na primer, gramozne poti, kamenje, prod, asfalt itd.

• Nikoli ne tecite s strojem med njegovim delovanjem. Z vrtno kosilnico vedno hodite.
• Pred menjanjem višine reza izključite motor. Stroja nikoli ne popravljajte, kadar je motor prižgan.
• Nikoli ne pustite stroja brez nadzora pri delujočem motorju. Izklopite motor. Zagotovite, da se je rezalni priključek prenehal vrteti.
• Napravo takoj ustavite, če zadenete kakšen predmeti ali če pride do vibracij. Izključite HT kabel iz svečke. Preverite ali je naprava poškodovana. Popravite poškodbe.

Osnovna tehnika ko šenja in či ščenja podrasti

• Za optimalne rezultate vedno režite z ostrim rezilom. Topo rezilo povzroči neenakomeren rez in trava na površini reza postane rumena.
• Nikoli ne kosite več kot 1/3 dolžine trave. To še posebej velja med sušnimi obdobji. Najprej kosite z visoko nastavitvijo višine reza. Nato preverite rezultat in spustite na primerno višino. Če je trava zares dolga, vozite počasi in po potrebi kosite dvakrat.
• Vsakič režite v različnih smereh, da se na travi ne bi pojavile črte.

Prevoz in shranjevanje

• Med prevozom opremo zaščitite, da preprečite nastanek škode in poškodbe.
• Napravo shranite v prostoru, ki ga lahko zaklenete, tako da ni v dosegu otrok in nepooblaščenih oseb.
• Stroj in opremo shranjujte na suhem mestu, kjer ne zmrzuje.
• Za prevoz in shranjevanje goriva glejte razdelek Ravnanje z gorivom.

Vžig in izklop

Pred zagonom

OPOZORILO! Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli, predno začnete z uporabo stroja.

Pri delu vedno uporabljajte osebno zaščitno opremo. Glejte navodila v poglavju Oseba zaščitna oprema.

• Prepričajte se, da na kraju kjer delate, ni nepoklicanih.
• Stroj vsakodnevno vzdržujte. Glejte navodila v razdelku Vzdrževanje
• Preverite ali je vžigalna žica pravilno nameščena na svečki.

Vžig

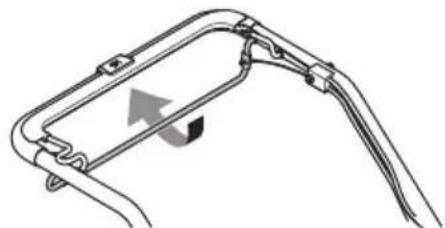

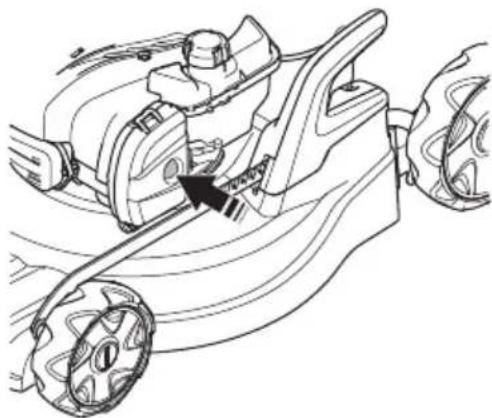

Ročni zagon (LM 2247C, LM 2247CD)

Modeli LM 2247C, LM 2247CD so opremljeni z ročnimi dušilnimi loputami (membrana za polnjenje goriva). Ob prvem zagonu vrtne kosilnice morate črpalko za gorivo pritisniti petkrat. Ob vseh naslednjih zagonih hladnega motorja morate črpalko za gorivo pritisniti le trikrat.

- Ob zagonu motorja morate ročico motorne zavore držati ob ročaju.

- Za vklop pogona morate ročico pogona potisniti naprej proti ročaju.

- Preden kosilnico povlečete proti sebi, morate sprostiti ročico pogona in kosilnico za približno 10 cm potisniti naprej.

Izklop

- Zaustavite motor s pritiskom na ročico motorne zavore.

OPOZORILO! Uporabnik sme sam izvajati le tista vzdrževalna in servisna dela, ki so navedena v teh navodilih za uporabo. Zahtevnejši posegi morajo biti opravljeni v servisni delavnici.

Pred preverjanjem ali vzdrževanjem izključite motor. Preprečite nenamerne zagone tako, da odstranite vžigalni kabel iz svečke.

Opustitev pravilnega vzdrževanja stroja in nestrokovno servisiranje/popravila lahko skrajšajo življenjsko dobo stroja in povečajo nevarnost nesreč. Dodatne informacije lahko dobite v najbližji servisni delavnici.

- Vedno uporabljajte izključno originalne dele.

Urnik vzdrževanja

Program vzdrževanja vsebuje informacije o načinu in pogostosti vzdrževanja posameznih delov stroja. Intervali vzdrževanja so izračunani ob upoštevanju dejstva, da se stroj uporablja dnevno; zato je treba pri teh intervalih upoštevati pogostost rabe v vašem primeru.

Pred zagonom	Tedensko vzdrževanje	Mesečno vzdrževanje
Splošen pregled Svečka Zračni filter
Zunanje čiščenje Dušilec* Sistem goriva
Nivo olja
Rezila
Pokrov rezila*
Pregled in nastavitev pogonskega jermena
Ročica motorne zavore*

*Glejte navodila v razdelku Zaščitna oprema stroja. Za več informacij glejte navodila za uporabo motorja.

Splošen pregled

- Kontrolirajte, če so vse matice in vijaki temeljito priviti.

Zunanje čiščenje

• S krtačko očistite listje, travo ipd. z vrtne kosilnice.
• Za čiščenje stroja ne uporabljajte visokotlačnega čistilnika.
• Nikoli ne polivajte vode neposredno na motor.
• Očistite dovod zraka v zaganjalnik. Kontrolirajte zaganjalnik in vžigalno vrvico.
• Pri čiščenju pod pokrovom rezila obrnite stroj tako, da bo svečka navzgor. Izpraznite rezervoar za gorivo.

Nivo olja

POMEMBNO! Počakajte, da se stroj ohladi. Vroče olje lahko povzroči resne opekline.

Med preverjanjem nivoja olja mora vrtna kosilnica stati na ravnih tleh. Nivo olja preverite z merilno palico na pokrovčku odprtine za polnjenje olja.

• Odstranite pokrovček za olje in očistite merilno palico.
• Merilno palico vstavite nazaj.
• Če je nivo olja nizek, napolnite z motornim oljem do gornjega nivoja na merilni palici.

VZDRŽEVANJE

Rezila

• Redno preverjajte, če imajo rezilni priključki poškodbe ali razpoke. Poškodovan rezilni priključek morate vedno zamenjati.
• Vedno pazite, da je rezilo dobro nabrušeno in pravilno uravnoteženo.

POZOR! Po končanem brušenju morajo biti rezila uravnotežena. Uravnoteženje, zamenjavo ali brušenje rezil je dovoljeno opraviti le v servisni delavnici.

Če je po trčenju ob oviro prišlo do okvare, morate zamenjati poškodovana rezila. Naj servisni center oceni, ali lahko rezilo izostrijo ali pa ga morate zamenjati.

Menjava rezil

OPOZORILO! Ko popravljate in vzdržujete rezalno opremo, vedno uporabljajte odporne rokavice. Rezila so zelo ostra in izredno lahko pride do ureznin.

Demontaža

OPOZORILO! Preprečite nenamerne zagone tako, da odstranite vžigalni kabel iz svečke.

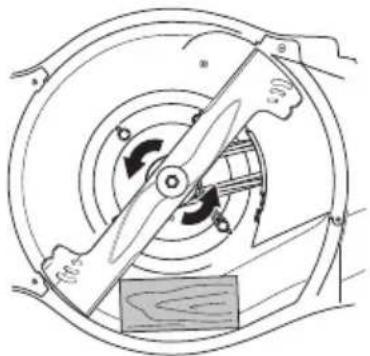

- Rezilo blokirajte z leseno klado. Sprostite vijak rezila in ga odstranite skupaj s podložko in rezilom. Odstranite vijak rezila, tako da ga odvijete v nasprotni smeri vrtenja urinih kozarcev.

Pri delu s strojem bodite vedno previdni in prisebni. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom. Obrnite se na pooblaščeno servisno delavnico.

Vedno uporabljajte originalne dele. Več informacij je na voljo v razdelku »Tehnični podatki«.

VZDRŽEVANJE

Svečka

PREVIDNO! Vedno uporabljajte samo tip svečke, ki ga priporočamo! Uporaba napačne svečke lahko uniči bat in valj.

- Če ima motor slabo moč, če ga je težko zagnati ali v prostem teku slabo teče, vedno najprej preverite svečko, preden se lotite drugih ukrepov.

- Če je zamašena, jo očistite in preverite, da je razmik med elektrodama 0,7 mm. Po potrebi ga zamenjajte.

Prilagajanje žice sklopke

Če je pogon počasen, je vzrok morda v zdrsu jermena, zaradi česar je treba nastaviti žično potego sklopke.

Žično potego natančno nastavite z nastavitvenim vijakom.

- Za napenjanje žice in povišanje hitrosti morate nastavitveni vijak obračati v nasprotni smeri vrtenja urinih kazalcev.

Pazite, da žice ne napnete preveč. Če se pogon kosilnice vklopi, ne da bi stisnili ročaj sklopke, sprostite žico.

- Za sprostitev napetosti žice in zmanjšanje hitrosti morate nastavityveni vijak obračati v smeri vrtenja urinih kazalcev.

Če je pogon kljub temu počasnejši, je treba zamenjati jermen. Obrnite se na pooblaščeno servisno delavnico.

Zračni filter

• Razstavite ohišje filtra in odstranite filter.
• Zračnega filtra, ki ste ga uporabljali dalj časa, ni mogoče dobro očistiti. Zaradi tega je potrebno filter redno nadomeščati z novim. Če je zračni filter poškodovan, ga nemudoma zamenjajte.
• Pri ponovnem sestavljanju pazite, da je filter dobro zatesnien na držalu filtra.

Očistite papirnati filter (LM 2247CDP)

- Očistite filter tako, da z njim potrkate ob ravno površino. Za čiščenje filtra nikoli ne uporabljajte topila s petrolejem npr. kerosina, ali komprimiranega zraka.

Čiščenje penastega filtra (LM 2247C, LM 2247CD)

- Odstranite penast plastičen filter. V mlačni milnati vodi dobro operite filter. Po čiščenju filter dobro izperite v čisti vodi. Posušite filter. OPOMBA! Stisnjen zrak po visok pritiskom lahko poškoduje peno. Po čiščenju je treba filter naoljiti z motornim oljem. Odvečno olje očistite tako, da ob filter pritisnete čisto krpo.

Menjava olja

• Izpraznite rezervoar za gorivo.
• Odvijte pokrovček odprtine za polnjenje olja.
• Postavite primerno posodo za iztekanje olja.
• Olje izpraznite tako, da magnete motor, da olje izteče skozi cev polnila. Ko je kosilnica nagnjena mora biti zračni filter obvezno v najvišjem položaju. Na krajevni bencinski črpalki vprašajte, kam lahko zavržete odvečno motorno olje.
• Napolnite s kakovostnim novim motornim oljem. Glejte navodila v razdelku »Tehnični podatki«.
• Za več informacij glejte navodila za uporabo motorja.

Sistem goriva

• Preverite ali nista poškodovana pokrov za gorivo in njegovo tesnilo.
• Preverite cev goriva. Po potrebi jo zamenjajte.

TEHNIČNI PODATKI

Tehnični podatki

	LM 2247C LM 2247CD LM 2247CDP
Motor
Proizvajalec stroja Briggs & Stratton Briggs & Stratton Briggs & Stratton
Gibna prostornina valja, cm3	125 125 140
Hitrost, rpm 2900 2900 2900
Nazivna izhodna moč motorja, kW (glejte 1. opombo)	1,8@2900 1,8@2900 2,1@2900
Sistem vžiga
Svečka Champion XC92YC Champion XC92YC	Champion XC92YC
Odprtina elektrode, mm 0,5 0,5 0,5
Sistem za gorivo in mazanje
Kapaciteta rezervoarja za gorivo, litri 0,8 0,8 0,8
*Motorno olje SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Teža
Stroj s praznimi rezervoarji, kg	27	29
Emisije hrupa (glejte op. 2)
Moč hrupa, izmerjena dB(A)	95,7	95,7
Moč hrupa, zagotovljena LWA dB(A)	96	96
Zvočni nivoji (glejte op. 3)
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	84,8	84,8
Nivoji vibracij, ahveq (glejte op. 4)
Ročaj, m/s2	3,4 3,4 3,4
Rezalni sistem
Višina reza, mm	20-75	20-75
Širina rezanja, cm 47 47	47
Rezalo	Collect	Collect
Številka dela	5882755-10	5882755-10
Zmogljivost košare, litri	55	55

Opomba 1: Navedena vrednost moči stroja je povprečni skupni izhod (pri določenem številu vrtljajev na minuto) običajnega proizvodnega stroja za model stroja, izmerjen po standardu SAE J1349/ISO1585. Stroji masovne proizvodnje imajo lahko drugačno vrednost. Dejanska moč stroja, nameščenega na končni napravi, je odvisna od delovne hitrosti, okoljskih pogojev in drugih vrednosti.
Opomba 2: Emisija hrupa v okolico merjena kot zvočni efekt (L _WA ) v skladu z EG direktivo 2000/14/EG.
Opomba 3: Nivo zvočnega tlaka po ISO 5395. Sporočeni podatki za nivo zvočnega tlaka imajo tipično statistično razpršitev (standardni odklon) v vrednosti 1,0 dB (A).
Opomba 4: Nivo vibracij po ISO 5395. Sporočeni podatki za nivo vibracij imajo tipično statistično razpršitev (standardni odklon) v vrednosti 0,2 m/s ^2 .
*Uporabljajte samo motorna olja razredov SF, SG, SH, SJ ali višjih razredov. Glejte tabelo razredov viskoznosti v proizvajalčevih navodilih za uporabo motorja in izberite najprimernejšo viskoznost olja glede na pričakovano zunanjo temperaturo.

TEHNIČNI PODATKI

ES-Izjava o skladnosti

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], izjavlja na lastno odgovornost, da so vrtne kosilnice Jonsered LM 2247C, LM 2247CD, LM 2247CDP od serijskih številk 15xxxxxx naprej v skladu zahtevami DIREKTIVE SVETA:

• z dne 17. maja 2006, ki se nanaša na stroje. 2006/42/ES.
  • z dne 26. februaria 2014 "za elektromagnetsko skladnost" 2014/30/EU
  • z dne 8. maja 2000 "za emisijo hrupa v okolico" 2000/14/ES.

Za informacije v zvezi z emisijo hrupa glejte poglavje Tehnični podatki.

Uporabljeni so bili naslednji standardi: ISO 5395, ISO 14982

Priglašeni organ: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, je izdal sporočila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se "nanaša na emisije hrupa v okolju" 2000/14/EC.

Huskvarna, 25. november 2015

$$ \Delta \cdot 2 u $$

Claes Losdal, vodja razvoja/vrtni izdelki

(Pooblaščeni predstavnik za Husqvarna AB in odgovorni za tehnično dokumentacijo.)

Klúč k symbolom

• Rukovät vyklopte dopredu.
