BRUKSANVISNING LM 2147 CMDAE JONSERED

Tilverkaren reserverar sig rätten att ändra fakta och uppgifter ur handboken utan förvarning. Denna bruksanvisning är skriven för olika modeller av elektriska gräsklippare med olika utseende och utrustning.

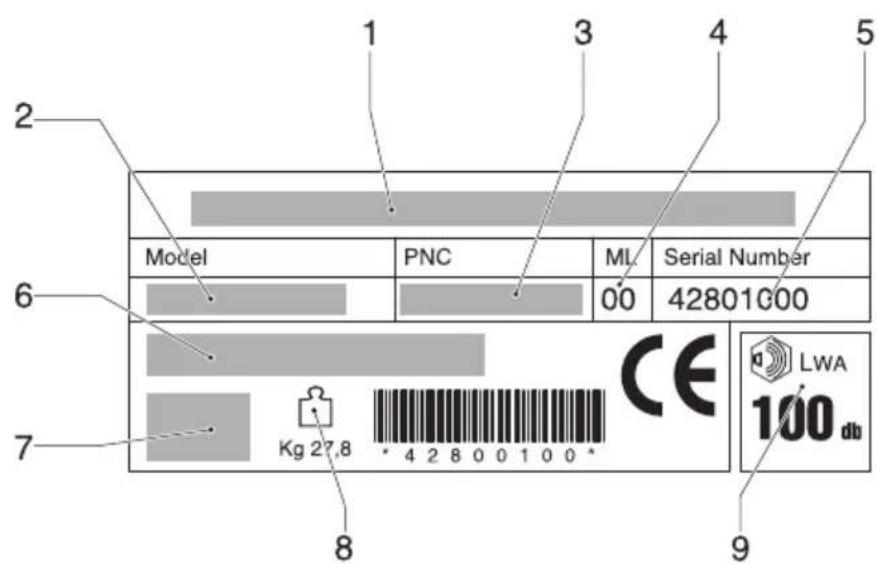

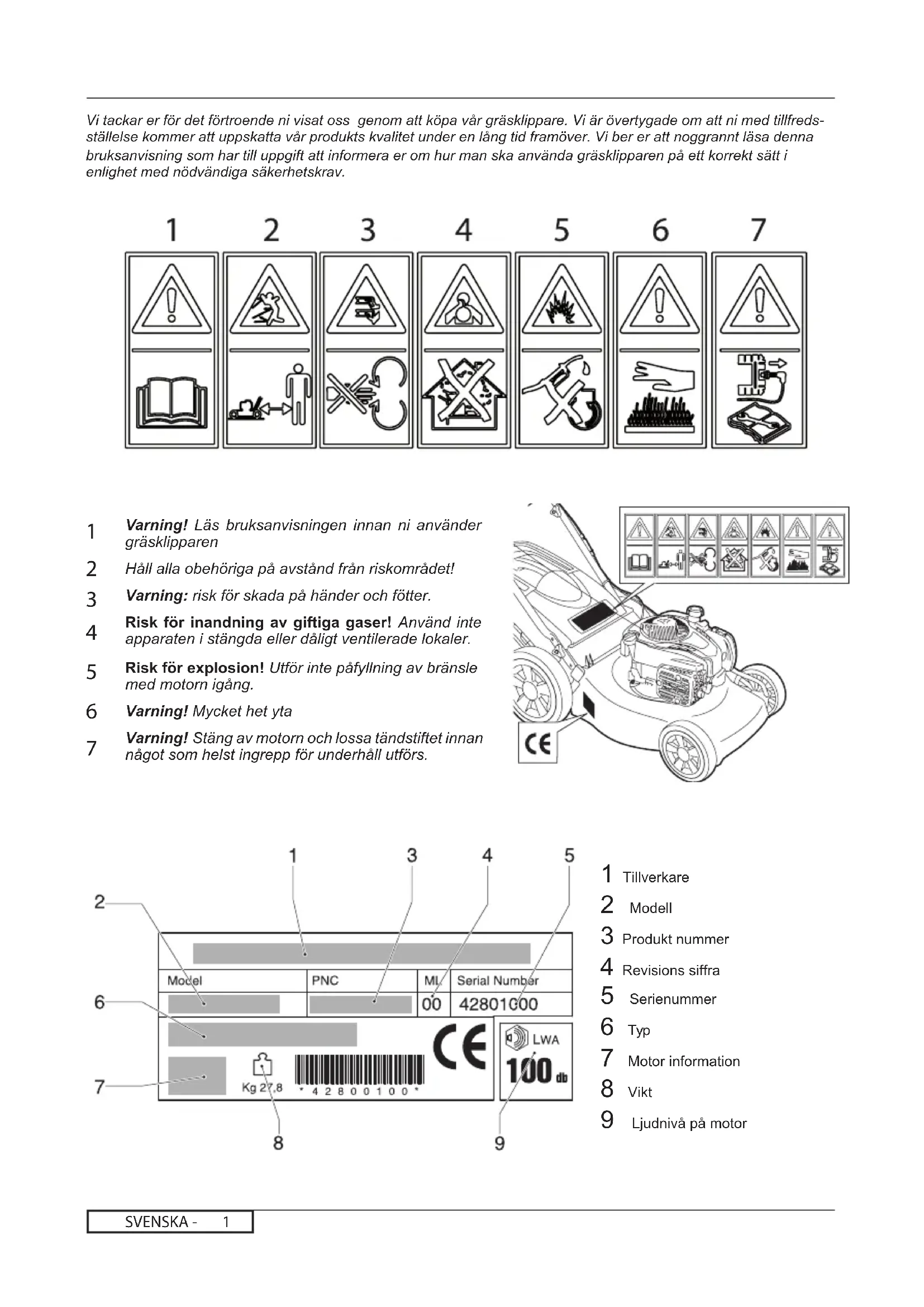

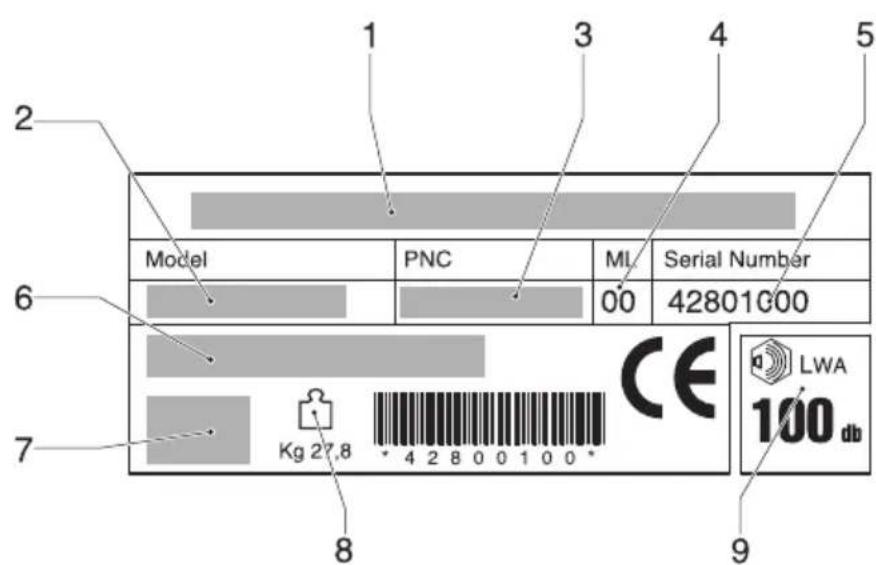

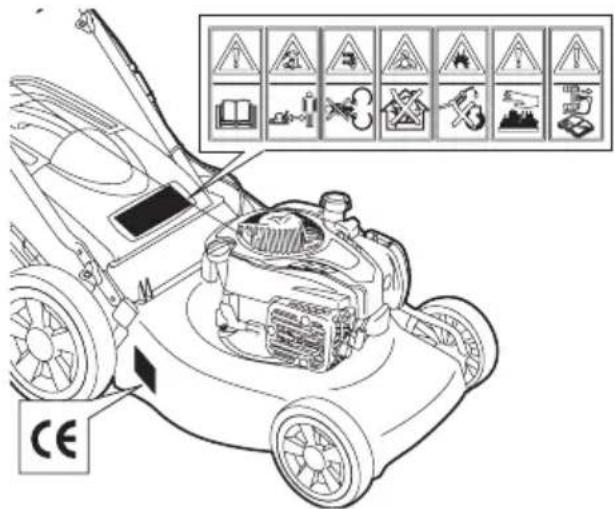

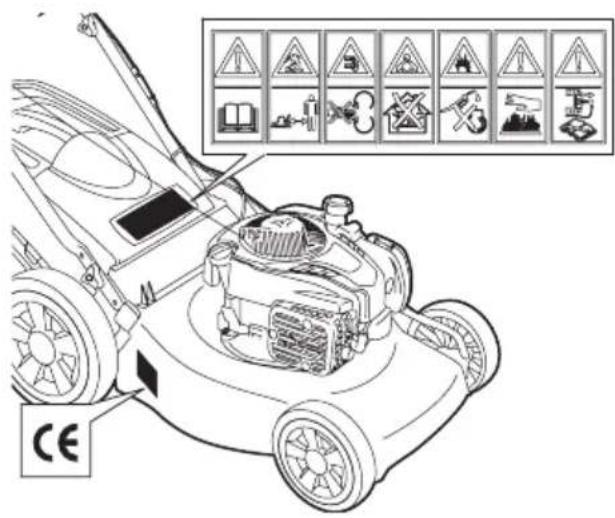

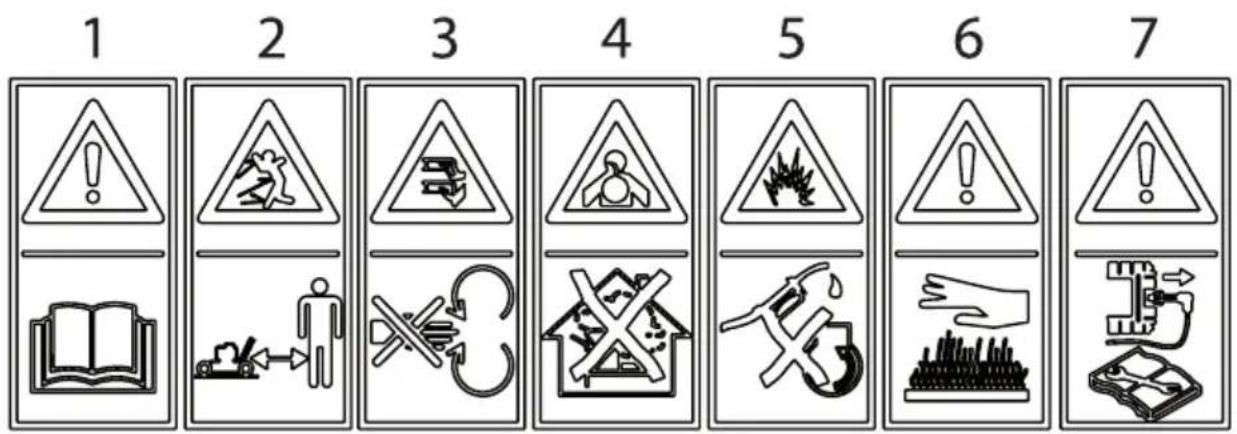

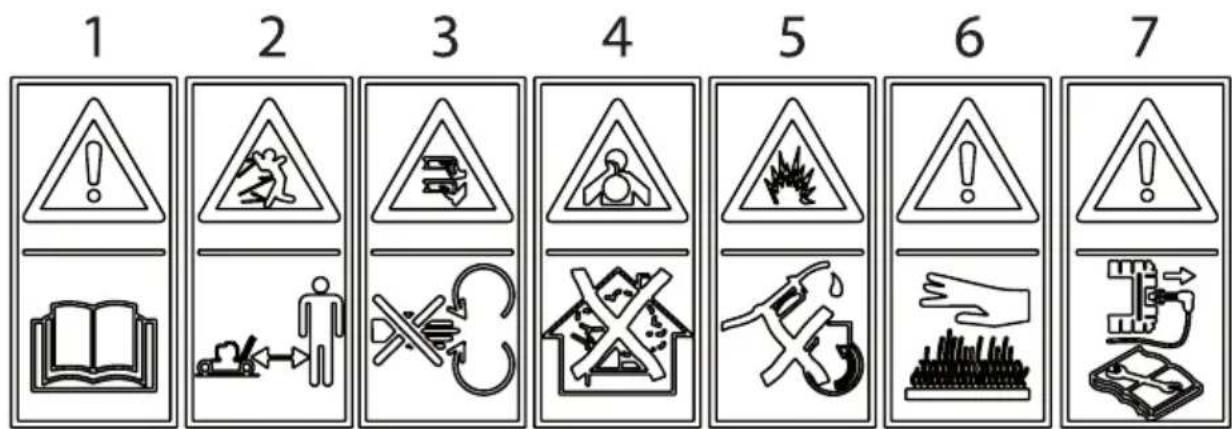

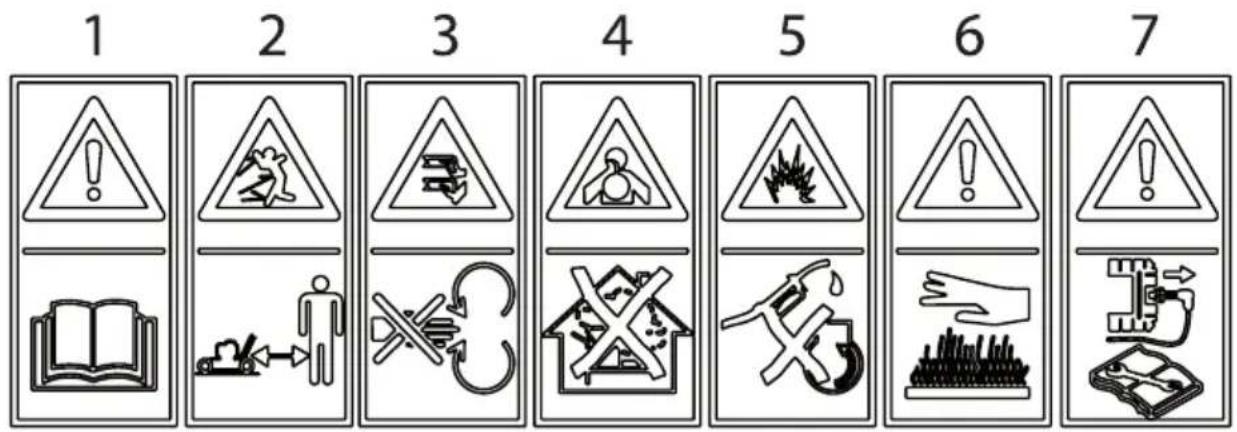

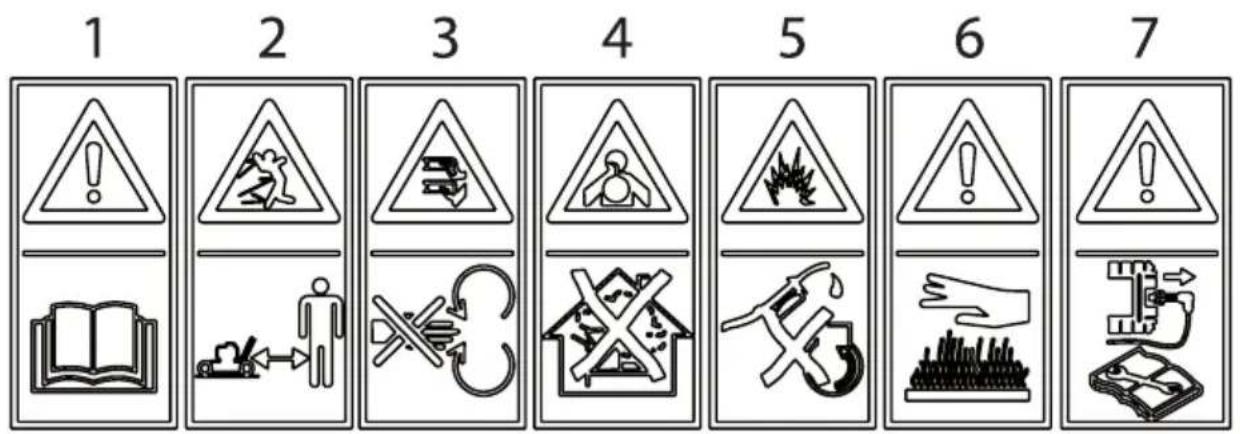

Varning! Läs bruksanvisningen innan ni använder gräsklipparen Håll alla obehöriga på avstånd från riskområdet! Varning: risk för skada på händer och fötter. Risk för inandning av giftiga gaser! Använd inte apparaten i stängda eller dåligt ventilerade lokaler. Risk för explosion! Utför inte påfyllning av bränsle med motorn igång. Varning! Mycket het yta Varning! Stäng av motorn och lossa tändstiftet innan något som helst ingrepp för underhåll utförs. Vi tackar er för det förtroende ni visat oss genom att köpa vår gräsklippare. Vi är övertygade om att ni med tillfreds- ställelse kommer att uppskatta vår produkts kvalitet under en lång tid framöver. Vi ber er att noggrannt läsa denna bruksanvisning som har till uppgift att informera er om hur man ska använda gräsklipparen på ett korrekt sätt i enlighet med nödvändiga säkerhetskrav. 1 Tillverkare 2 Modell 3 Produkt nummer 4 Revisions siffra 5 Serienummer 6 Typ 7 Motor information 8 Vikt 9 Ljudnivå på motorSVENSKA - SÄKERHETSNORMER

Säkerhetsföreskrifter för roterande gräsklippare VIKTIGT: Denna klippare kan klippa av händer och fötter samt slunga iväg föremål. Underlåtenhet att följa säkerhetsanvisningarna kan resultera i allvarliga skador eller dödsfall.

Läs noga igenom anvisningarna. Se till att du har bekantat dig med alla reglage och hur utrustningen ska användas. Tillåt aldrig barn eller personer som inte är införstådda med anvisningarna att använda gräsklipparen. Lokala föreskrifter kan reglera förarens ålder. Använd aldrig klippare om personer, speciellt barn, eller husdjur uppehåller sig i närheten. Kom ihåg att föraren är ansvarig för olyckor eller olyck- stillbud som påverkar andra personer eller deras ägor och ägodelar.

Bär alltid kraftiga skor och långbyxor under användning av klipparen. Var aldrig barfota eller bär sandaler när du använder utrustningen. Undersök noga omgivningen där utrustningen ska användas och avlägsna alla föremål som kan komma att slungas iväg av maskinen. VARNING - Bensin är ytterst lättantändligt. - Förvara alltid bränsle i behållare som är avsedda för detta ändamål. - Fyll alltid på bränsle utomhus och rök inte under tiden. - Fyll på bränsle innan motorn startas. Avlägsna aldrig locket till bensintanken eller fyll på bensin medan motorn är igång eller medan den fortfarande är varm. - Om du skulle spilla bensin ska du inte starta mot-orn utan rulla undan maskinen från området med den utspil- lda bensinen samt undvika alla former av gnistbildning tills dess att bensinen har dunstat. - Sätt alltid tillbaka locket till bensintanken och andra behållare. Ersätt trasiga ljuddämpare. Utför alltid en visuell inspektion för att kontrollera att knivbladen, bultarna och klipparen inte är slitna eller skadade före starten. Ersätt hela satsen av knivblad och bultar för att bibehålla balansen. Var försiktig när du roterar ett knivblad på en maskin med era blad eftersom detta kan förorsaka att även de andra bladen roterar.

Kör inte motorn i ett slutet rum där farliga mängder av koloxid kan samlas. Klipp endast i dagsljus eller under fullgott arti ciellt ljus. Undvik bruk i vått gräs, om möjligt. Tänk på stabilt fotfäste i sluttningar. Gå, spring aldrig. Vid bruk av roterande gräsklippare, klipp längs med sluttningar, aldrig upp och ner. Iakta extrem varsamhet vid byte av riktning i sluttning. Klipp inte överdrivet branta partier. Iakta extrem varsamhet vid dragande av gräsklipparen mot dig. Stanna rotorbladet när gräsklipparen måste lutas för trans port över områden andra än gräs och vid transport till och från området som skall klippas. Använd aldrig maskinen med defekta skydd, eller utan säkerhetsanordningar, till exempel avskärmare och/eller gräsuppsamlare, på plats. Ändra inte strypklackens inställning eller kör motorn på allt för hög hastighet. Om motorn körs med för hög hastighet kan detta öka riskerna för olyckor och personskador. Koppla ur alla blad- och drivkopplingar innan motorn startas. Starta motorn försiktigt enligt instruktionerna och håll fötterna väl undan från rotorbladet. Luta inte gräsklipparen vid start om det inte behövs. Om så är fallet, luta inte mer än absolut nödvändigt och lyft endast den del som är vänd bort från användaren. Starta inte motorn stående framför gräsutblåset. Stoppa inte händer eller fötter nära eller under roterande delar. Håll alltid ur vägen för utblåset. Plocka aldrig upp eller försök bära gräsklipparen när motorn är igång. Stanna motorn och koppla ur tändstiftshatten: - innan du rensar utkastet från ma te ri al som fastnat; - innan du kontrollera, rengör eller reparerar gräsklip- paren; - efter det att du har kört in i ett främmande föremål. Undersök gräsklipparen för att se om den har skadats och utför reparationer innan du åter startar och kör maskinen; - om maskinen börjar att vibrerat onormalt mycket (kontrollera omedelbart). Stanna motorn:- när du lämnar gräsklipparen;- innan påfyllning av drivmedel sker. Minska gasreglagets inställning medan motorn stannar och om motorn är försedd med en avstängningsven- til ska du stänga av bränsletillförseln efter avslutad klippning. Åk långsamt vid användande av påsatt säte

IV. Underhåll och Förvaring

Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är säker att använda. Se till att det inte nns bensin i tanken om du förvarar utrustningen i en byggnad där ångorna kan nå öppen eld eller gnistor. Låt motorn svalna innan du förvarar den i ett stängt utrymme. Undvik brandrisk genom att se till att motorn, ljuddäm- paren, batterihållaren och bensinförvaringsutry- mmet är fritt från gräs, löv och över ödig smörjmedel. Kontrollera ofta att gräsuppsamlare inte är sliten eller trasig. Av säkerhetskäl skall slitna eller skadade delar ome- delbart bytas ut. Om du måste tömma bensintanken ska detta göras utomhus.SVENSKA -

ISÄTTNING AV PROPPEN MULCHING (enbart modeller där sådan ingår) För att utföra gräsklippningen med systemet mulching (utan gräsuppsamling) ska du lyfta luckan, sätta i proppen

INSTÄLLNING AV KLIPPHÖJD

1 Övre handtag 2 Primerpumpen handtag 4 Gräsuppsamlare 5 Lock för oljepåfyllning 6 Lock för oljeurtappning 7 Ram 8 Ratt för inställning av klipphöjd 9 Tändstift 10 Lock bensintank 11 Handtag för start av motor

14 Säkerhetshandtag 15 Automatisk framdrivnings 16 Startnyckel 17 Spak framdrivningshastighet 18 Kopplingshandtag Innan man påbörjar klippningen av gräsmattan, måste eventuella främmande föremål tas bort. Man måste, under arbetet, vara mycket uppmärksam på främmande föremål som eventuellt blivit kvar på gräsmat- tan. Användaren är ansvarig för andra personers säkerhet, Användaren får inte lyfta upp gräsklipparen under det att motorn startas, om det skulle vara nödvändigt får man luta den åt motsatt håll, med kniven vänt från användaren.. Placera absolut inte händer eller fötter under gräsklippa- rens kant eller i den bakre öppningen för gräsutblåsning, när motorn är i funktiona

SÄKERHETSFÖRESKRIFTER

ätt possition. Stäng alltid av motorn innan gräsuppsamlaren tas bort och innan klippningshöjden ställs in. Placera aldrig händer eller fötter under gräsklipparens kant eller i den bakre öppningen för gräsu- tblåsning när motorn är i funktion.

AnvŠ nd medfš ljande buntband fš r att sŠ kra vajrar och kablage lŠ ngst styret. Var noga med att inte strŠ cka upp kablage och vajrar fš r hŒ rt vid monteringSVENSKA - FUNKTION FÖRBEREDELSE AV MOTOR (Fig.JI) För att förbereda motorn, måste man konsultera den bruksanvisning som kommer från tillverkaren av densamma. VIKTIGT: Innan ni använder maskinen måste ni fylla på motorolja. START AV MOTOR (Fig.JII) Efter att motorn har förberetts, startas den på följande sätt: a)Håll in säkerhetshandtaget (14) för att möjliggöra start av motorn. Håll säkerhetshandtaget intryckt mot handtaget under startfasen och under det att ni använder maskinen (den gör så att motorbromsen fungerar). b) För motorer med primersystem: förgasaren. För ytterligare information, rekommenderar vi er att kon- sultera bruksanvisninger för själva motorn. c)Starta motorn: MANUELL START : (Håll in säkerhetshandtaget (14)). Ta tag i starthandtaget (11) och drag i snöret utan större kraft tills du känner ett motstånd som orsakas av kompressionen, släpp sakta tillbaka snöret och dra sedan bestämmt ut snöret i dess fulla längd. ELEKTRISK START : (Håll in säkerhetshandtaget (14)). Anslut kontakten (G) till uttaget (H) på motorn. Vrid startnyckeln (16). VARNING! kniven börjar rotera när motorn sätts i funktion Håll säkerhetshandtaget (14) intryckt under det att mo- torn är i funktion, när man släpper säkerhetshandtaget stannar motorn KLIPPNING Skjut maskinen framåt manuellt för att klippa gräset eller koppla in den automatiska framdrivningen Inkoppling av automatisk framdrivning (Fig.JIII): dra in kopplingshandtaget (17 - 18) och håll det intryckt. VARNING: koppla endast in den automatiska framdrivningen när motorn är i gång. Frånkoppling av automatisk framdrivning: släpp kopplingshandtaget. Innan maskinen dras bakåt, måste den först skjutas ca 10 cm framåt med drivningen urkopplad.

JUSTERING AV KOPPLINGS VAJER (enbart modeller med drivning) Viktigt: om den automatiska framdrivningen inte kopplas in när man drar in kopplingshandtaget, är det nödvändigt att justera kopplingskabeln genom att sätta in fjädern (P) i ett av de påföljande hålen på plattan (R) eller i hålet ”S” på kopplingshandtaget. UNDERHÅLL Varning! Stäng av motorn och lossa tändhatten från tändstiftet innan något som helst ingrepp för underhåll utförs För 4-takts bensinmotorer är det viktigt att med jämna mellanrum kontrollera oljenivån. Fyll på eller byt ut oljan om det visar sig nödvändigt. För ytterligare information se motorns bruksanvisning. Kontrollera med jämna mellanrum att skruvar och muttrar är åtdragna. Rengör alltid maskinen både på under- och översidan efter gräsklippningen. Undvik att låta gräs ansamlas under ramen. Var försiktig med ljuddämparen eftersom den kan bli mycket het. Kontrollera kniven ofta för att upptäcka eventuella skador. Det är en god vana att efter varje säsong låta en service- station kontrollera gräsklipparen; detta är speciellt viktigt om kniven mottagit våldsamma slag under arbetet Rengörning under ramen Med maskinen stillastående och avstängd - Koppla in anslutningen (22) på ramen. Öppna kranen. - Starta motorn (kniven roterar) och låt den vara igång under några minuter. - Efter att rengörningen avslutats: stäng av motorn. Stäng kranen, lossa slangen från anslutningen på ramen. .SVENSKA -

KNIV För att avlägsna kniven (23) skruva loss skru- ven (24) Kontrollera : knivfästet (25), brickan (26), bri- ckan (27) samt brickorna (28), om någon av desa skulle visa sig vara skadade eller sneda, byt ut dem.

Det är lämpligt att ladda batteriet under 2-3 timmar innan första start av motorn sker. Om batteriet visar sig vara otillräckligt laddat vid start av motorn, ladda det under 24 timmar. Varje startförsök bör inte vara längre än 5 sekunder.

UNDERHÅLL AV BATTERI

VIKTIGT Det är inte nödvändigt att ta loss batteriet (29) från dess fäste för att underhålla det på ett korrekt sätt, speciellt under längre perioder av inaktivitet, eller för att ladda det. Gå tillväga på följande sätt:

1) Tag ut kontakten (30)

2) Förvara batteriet på en torr och sval plats

3) Ladda batteriet i rumstemperatur under 24-36 timmar

innan ni använder det .

4) Återställ kontakten (30 ) innan ni använder batteriet.

De batterier som är märkta med symbolen “avfallscontainer överstruken “ och med den kemiska symbolen Pb (=blybatteri) får inte kastas i hushållsavfallet. Användaren är enligt lag tvungen att lämna in använda batterier på för detta avsedda insam- lingsplatser eller till återförsäljaren

Försäkra er vid monteringen om att brickan(28) är placerad i motoraxelns utrymme och att kniven är monterad med den skärande sidan vänd i motorns rotationsriktning. Knivens skruv (24) ska åtdragas med ett åtdragningsmoment av 5,34 Kpm (52,4 Nm). Om någon del benns vara defekt på grund av fabrika- tionsfel under garantitiden kommer Husqvarna division för utomhusprodukter genom en auktoriserad verkstad att reparera eller byta ut delen utan kostnad för kunden under förutsättning att: a) Felet rapporteras direkt till den auktoriserade reparatören. b) Köpbevis föreligger. c) Felet inte har orsakats av missbruk, vanskötsel eller felaktigt bruk. d) Felet inte beror på normal förslitning. e) Maskinen inte har reparerats, plockats isär eller behandlats av en icke-auktoriserad reparatör. f) Maskinen inte har hyrts ut. g) Maskinens ägs av den ursprunglige kunden. h) Maskinen inte har brukats kommersiellt. Denna garanti utgör ett komplement till kundens lagliga rättigheter och begränsar inte på något sätt dessa. Garantin omfattar ej fel grundade på nedanstående orsaker. Det är därför viktigt att du läser instruktionerna i denna bruksanvisning och förstår hur din maskin ska användas och underhållas: Fel som ej omfattas av garantin - Byte av nötta eller skadade kniv. - Underlåtelse att rapportera ett fel som uppkommit tidigare. - Uppkommet fel efter plötslig stöt. - Underlåtelse att bruka produkten enligt instruktionerna och rekommendationerna i bruksanvisningen. - Maskinen har hyrts ut. - Följande maskindelar anses vara utsatta för normal förslitning och kräver regelbundet underhåll. De omfat- tas därför inte normalt av denna garanti: kniv, elkabel, bälte. Varning! Husqvarna AB ansvarar ej under denna garanti för fel som direkt eller indirekt uppstått efter att reservdelar som inte har tillverkats eller godkänts av Husqvarna AB monteSVENSKA -
