ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ L 605 S STEINEL

GR . . . 62 Τηρείτε γραπτές οδηγίες!

1. Σχετικά με αυτό το έγγραφο

-Κατοχυρωμένη τεχνογνωσία. Ανα- τύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.

-Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

2. Γενικές υποδείξεις ασφαλείας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
• Ακολουθείτε τις οδηγίες ασφαλείας.
  • Φυλάγετε σε προσβάσιμο μέρος.

-Η χρήση ηλεκτρικού ρεύματος μπο- ρεί να οδηγήσει σε επικίνδυνες κα- ταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.
-Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό.
-Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π. χ. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Χρησιμοποιείτε μόνο γνήσια ανταλ- λακτικά.
-Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.

3. L 605 S, L 605

Χρήση σύμφωνα με τους κανονισμούς

-Αισθητήριος λαμπτήρας LED για επι- τοίχια εγκατάσταση σε εσωτερικούς και εξωτερικούς χώρους.
-Οι παραλλαγές με αισθητήρα (παραλλαγές S) διαθέτουν επιπλέον έναν αισθητήρα υπερύθρων για την ανίχνευση κίνησης.

Χρήση μη σύμφωνη με τον προβλε- πόμενο σκοπό

-Ο αισθητήριος προβολέας LED δεν έχει δυνατότητα ρύθμισης φωτισμού.

Χωρίς δυνατό- τητα ρύθμισης φωτισμού

Αρχή λειτουργίας Ανίχνευση κίνησης

-Ο αισθητήρας υπερύθρων ανιχνεύει την θερμική ακτινοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζώων).
-Η θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόμα- τα τον λαμπτήρα LED.
-Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια εγκατάσταση της συσκευής ως προς την κατεύθυνση κίνησης.
-Η εμβέλεια περιορίζεται, όταν υπάρχει απευθείας προσέγγιση του αισθητήρα.
-Εμπόδια (π.χ. δέντρα, τείχη) παρεμποδίζουν την ορατότητα του αισθητήρα.
-Μέσα από εμπόδια, (π.χ. τείχη ή υλοπίνακες) δεν ανιχνεύεται θερμική

ακτινοβολία και δεν γίνεται ενεργοποίηση.

-Οι αιφνίδιες μεταβολές θερμοκρασίας λόγω των καιρικών συνθηκών δεν διαφοροποιούνται από τις πηγές θερμότητας.

Περιεχόμενο συσκευασίας (εικ. 3.1, 3.2)

Διαστάσεις προϊόντος (εικ. 3.3, 3.4)

Επισκόπηση προϊόντος (εικ. 3.5, 3.6)

A Λαμπτήρας LED
B Ασφάλιση
C Ακροδέκτης σύνδεσης
D Στήριγμα τοίχου
Ε Μονάδα αισθητήρα (μόνο S)
F Ρύθμιση χρόνου (μόνο S)
G Ρύθμιση ορίου ευαισθησίας (μόνο S)
Η Ρύθμιση προγράμματος (μόνο S)

Κατανομή φωτεινής έντασης (εικ. 3.7)

Διάγραμμα συνδεσμολογίας (εικ. 3.8)

Ο αγωγός τροφοδοσίας αποτελείται από ένα τρίκλωνο καλώδιο:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

⊥ = A ( i o/ i o)

Στον αγωγό τροφοδοσίας μπορεί να εγκατασταθεί διακόπτης δικτύου για ενεργοποίηση και απενεργοποίηση.

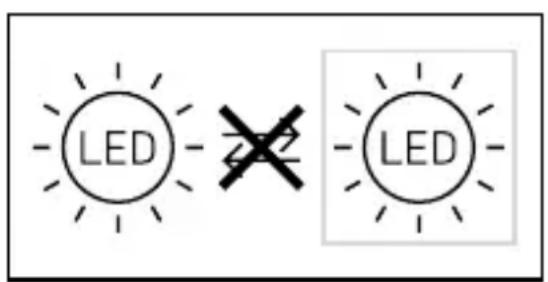

Σημαντικό: Η φωτεινή πηγή αυτού του φωτιστικού δεν μπορεί να αντικατασταθεί. Σε περίπτωση που η φωτεινή πηγή πρέπει να αντικατασταθεί (π.χ. στο τέλος της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρο το φωτιστικό.

LED LED

Τεχνικά δεδομένα

-Διαστάσεις (Υ × Π × Β): 260 × 78 × 131 mm
-Σύνδεση δικτύου: 220 - 240 V, 50/60 Hz
-Απορροφούμενη ισχύς (P οη ): 11,3 W
-Κατάσταση αναμονής (P sb ) (αισθητήρας): L605 S: 0,50 W

• Φωτεινή ροή: 729 lm
• Апоботикότητα: 64,5 lm/W
• Θερμοκρασία χρώματος: 3.000 K (θερμό λευκό)

-Δείκτης χρωματικής απόδοσης:

$$ R _ {a} = 8 2 $$

-Μέση διαβαθμισμένη διάρκεια ζωής: L70B50 στους 25°C: 36.000 ώρες

• Χρωματική συνέπεια SDCM: Αρχική τιμή: 6
• Κατανομή φωτεινής έντασης:

-Τεχνολογία αισθητήρων:

L605 S: Παθητικοί υπέρυθροι

- Γωνία ανίχνευσης: L605 S: 180°

-Εμβέλεια ανίχνευσης:

L605 S: 10 m εφαπτόμενη

- 'Υψος εγκατάστασης: L605 S: 2 m

-Ρύθμιση ορίου ευαισθησίας:

L605 S: 10 - 2000 Lux

- Φως νυκτός: L605 S: 10 %

-Ρύθμιση χρόνου:

L605 S: 5 δευτ. - 15 λεπτά

• Θερμοκρασία περιβάλλοντος:
  -10 °C éως +40 °C
• Είδος προστασίας: IP 44
• Κλάση προστασίας:

-Κατηγορία ενεργειακής απόδοσης:

Αυτό το προϊόν περιέχει

μια φωτεινή πηγή με κατηγορία

ενεργειακής απόδοσης Ε.

4. Εγκατάσταση

Κίνδυνος εξαιτίας ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

- Προσδιορίστε τους αγωγούς σύνδεσης.

- Επανασυνδέστε τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

- Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση ζημιάς, μην θέτετε το προϊόν σε λειτουργία.

- Επιλέγετε κατάλληλο σημείο εγκα- τάστασης.

-Λαμβάνετε υπόψη την εμβέλεια. (εικ. 4.1)

-Λαμβάνετε υπόψη την ανίχνευση κίνησης. (εικ. 4.2/4.3)

-Χωρίς κραδασμούς.

-Εύρος ανίχνευσης απαλλαγμένο από εμπόδια.

-Όχι σε περιοχές που παρουσιά- ζουν κίνδυνο έκρηξης.

-Όχι επάνω σε εύφλεκτες επιφάνειες.

Βήματα εγκατάστασης

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη. (εικ. 3.8)
• Λύνετε βίδα ασφάλισης. (εικ. 4.4)
• Αποσυνδέστε τη συσκευή από το στήριγμα τοίχου πιέζοντας την ασφάλιση. (εικ. 4.4)

• Σημαδεύετε τα σημεία για τρύπες. (εικ. 4.5)

• Ανοίγετε τρύπες (∅ 6) και τοποθετείτε ούπατ. (εικ. 4.6)

• Βιδώνετε σφιχτά το στήριγμα τοίχου. (εικ. 4.7)
• Συνδέετε το καλώδιο σύνδεσης σύμφωνα με το διάγραμμα συνδεσμολογίας. (εικ. 4.8/3.8)
• Προσαρμόζετε τη συσκευή στο στήριγμα τοίχου. (εικ. 4.9)
• Συσφίγγετε τη βίδα ασφάλισης. (εικ. 4.9)
• Ενεργοποιείτε την τροφοδοσία ρεύματος. (εικ. 4.9)

Η συσκευή βρίσκεται σε ετοιμότητα λειτουργίας. Εάν είναι απαραίτητο, οι ρυθμίσεις και το εύρος ανίχνευσης μπορούν να τροποποιηθούν.

→ "5. Χρήση"

5. Χρήση L 605 S

Ρυθμίσεις εργοστασίου

-Ρύθμιση χρόνου: 5 δευτερόλεπτα
-Ρύθμιση ορίου ευαισθησίας: λειτουργία φωτός ημέρας
-Ρύθμιση προγράμματος: Πρόγραμμα 1

Ρύθμιση χρόνου (εικ. 5.1)

Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περ 5 δευτ. έως το ανώτερο 15 λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως.

Ρύθμιση ορίου ευαισθησίας (εικ. 5.1)

Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 10 έως 2000 Lux.

• ΣΛειτουργία φωτός ημέρας (ανεξάρτητα από φωτεινότητα)
• Ελειτουργία λυκόφωτος (περ. 10 Lux)

Ρύθμιση προγράμματος (Πρόγραμμα 1-4) (εικ. 5.1)

-Στο απαλό άναμμα φωτός, κατά την ενεργοποίηση το φως αυξάνεται αργά έως 100 % ισχύ φωτός, κατά την απενεργοποίηση μειώνεται αργά. -Το φως νυκτός είναι ένας νυχτερινός φωτισμός διαρκείας με ισχύ φωτός περ. 10 %. Όταν υπάρχει κίνηση εντός της περιοχής ανίχνευσης, το φως περνά σε ισχύ φωτός 100 %. Κατόπιν, η συσκευή επιστρέφει πάλι σε φως νυκτός.

Πρόγραμμα 1 Πρότυπο πρόγραμμα

-Απαλό άναμμα φωτός.

-Όχι φως νυκτός.

Πρόγραμμα 2 Οικονομικό πρόγραμμα άνεσης

-Απαλό άναμμα φωτός. -Φως νυκτός ΟΝ από ρυθμισμένη φωτεινότητα απόκρισης μέχρι το μεσονύκτιο.

Στη συσκευή δεν υπάρχει ενσωματωμένο ρολόι. Το μεσονύκτιο υπολογίζεται μέσω της διάρκειας των φάσεων σκότους. Στη φάση βαθμονόμησης, η τροφοδοσία τάσης δεν πρέπει να διακόπτεται.

-Κατά τη διάρκεια της πρώτης νύχτας, το φως νυκτός είναι πλήρως ενεργό. Οι τιμές αποθηκεύονται με ασφάλεια ανεξάρτητα από τη διακοπή ηλεκτρικής τάσης. -Οι τιμές υπολογίζονται για διάστημα πολλών νυχτών.

Πρόγραμμα 3 Πρόγραμμα άνεσης

-Απαλό άναμμα φωτός. -Φως νυκτός ΟΝ όλη τη νύχτα από ρυθμισμένη φωτεινότητα απόκρισης.

Πρόγραμμα 4 Πρόγραμμα Nightmatic

-Απαλό άναμμα φωτός. -Όχι φως νυκτός. -Καμία αξιολόγηση κινήσεων.

'Отαν δεν επιτυγχάνεται η φωτεινότη- τα απόκρισης, το φως περνά σε ισχύ φωτός 100 %.

Λειτουργία συνεχούς φωτός (εικ. 5.2)

Στη λειτουργία συνεχούς φωτός, η συσκευή ανάβει για 4 ώρες. Κατόπιν, περνά αυτόματα στη λειτουργία αισθητήρα. Η λειτουργία συνεχούς φωτός ενεργοποιείται μέσω του διακόπτη δικτύου (πατώντας εντός 0,2 έως 1,0 δευτερολέπτων).

• Ενεργοποίηση: 2 ×OFF και 2 ×ON.
• Απενεργοποίηση: 1 ×OFF και 1 ×ON.

Ρύθμιση περιοχής ανίχνευσης

Για τον αποκλεισμό εσφαλμένων κυκλωμάτων ή τη στοχευμένη παρακολούθηση σημείων κινδύνου, η περιοχή ανίχνευσης μπορεί να περιοριστεί με μεμβράνη κάλυψης. Η μεμβράνη κάλυψης επικολλάται στη μονάδα αισθητήρα. -Περιορισμός της μέγιστης εμβέλειας της περιοχής ανίχνευσης με την ανωτέρω μεμβράνη κάλυψης. (εικ. 5.3) -Περιορισμός της οριζόντιας περιοχής ανίχνευσης με προσαρμοσμένα τμήματα μεμβράνης κάλυψης. (εικ. 5.4/5.5)

6. Καθαρισμός και συντήρηση

Κίνδυνος εξαιτίας ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Μην καθαρίζετε τον λαμπτήρα υγρό.

Κίνδυνος υλικών ζημιών!

Η χρήση εσφαλμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στον λαμπτήρα.

• Ελέγξτε τη συμβατότητα του απορ- ρυπαντικού με την επιφάνεια.
• Καθαρίστε τον λαμπτήρα με ένα πανί και ήπιο απορρυπαντικό.

Σημαντικό: Η διάταξη ελέγχου δεν μπορεί να αντικατασταθεί.

230V LED

7. Αποκατάσταση βλάβης

Η συσκευή δεν ενεργοποιείται.

-Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.

-Διακόπηκε το κύκλωμα.

- Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης.

-Βραχυκύκλωμα στο δίκτυο τροφο- δοσίας.

- Ελέγχετε συνδέσεις.

-Διακόπτης δικτύου OFF.

- Ενεργοποιήστε τον διακόπτη δικτύου.

-Λανθασμένη επιλογή ρύθμισης ευαισθησίας.

- Ρυθμίστε εκ νέου τη φωτεινότητα απόκρισης.

-Πηγή φωτός ελαττωματική.

- Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή.

Η συσκευή δεν απενεργοποιείται.

-Διαρκής κίνηση εντός του εύρους ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε το εύρος ανίχνευσης.

-Επιλέχτηκε φως νυκτός.

- Ρυθμίστε πρόγραμμα χωρίς φως νυκτός.

Η συσκευή ενεργοποιείται χωρίς αντιληπτή κίνηση.

-Ο λαμπτήρας δεν έχει εγκατασταθεί χωρίς κραδασμούς.

- Εγκαταστήστε σταθερά το πλαίσιο.

-Υπάρχει κίνηση, αλλά δεν γίνεται αντιληπτή από τον παρατηρητή (π.χ. κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον της συσκευής).

- Ελέγξτε το εύρος ανίχνευσης.

8. Διάθεση

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή της στο εθνικό δίκαιο, οι άχρηστες πλέον ηλεκτρικές συσκευές πρέπει να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.
