L 605 S - Iluminação STEINEL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho L 605 S STEINEL em formato PDF.
| Tipo de produto | Luminária LED com sensor de movimento infravermelho passivo |
| Marca | Steinel |
| Modelo | L 605 S |
| Utilização | Interior e exterior, montagem na parede |
| Tensão de alimentação | 220-240 V, 50/60 Hz |
| Potência absorvida (P_on) | 11,3 W |
| Potência de espera (P_sb) | 0,50 W |
| Fluxo luminoso | 729 lm |
| Eficácia luminosa | 64,5 lm/W |
| Temperatura de cor | 3000 K (branco quente) |
| Índice de reprodução de cores (Ra) | 82 |
| Classe de eficiência energética da fonte luminosa | E |
| Vida útil média (L70B50 a 25°C) | 36 000 horas |
| Ângulo de detecção | 180° |
| Alcance do detector (tangencial) | 10 m |
| Altura de instalação recomendada | 2 m |
| Ajuste do limiar de disparo | 10 - 2000 lx (ajustável) |
| Temporização | 5 s - 15 min (ajustável) |
| Balizamento (espera noturna) | 10 % da potência |
| Programas | 4 programas: Standard, Economia conforto, Balizamento permanente, Manual |
| Índice de proteção | IP44 |
| Classe de proteção | II |
| Temperatura ambiente | -10 °C a +40 °C |
| Montagem | Na parede, com suporte fornecido |
| Conexão elétrica | 3 condutores: L, N, terra |
| Fonte luminosa substituível | Não (substituir a luminária inteira) |
| Garantia do fabricante | 3 anos |
| Conteúdo da embalagem | Luminária LED, suporte de parede, borne, parafusos, buchas |
| Dimensões (aprox.) | Aproximadamente 200 x 150 x 100 mm (L x P x A) |
| Peso (aprox.) | 0,5 kg |
Perguntas frequentes - L 605 S STEINEL
Perguntas dos utilizadores sobre L 605 S STEINEL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Iluminação em formato PDF gratuitamente! Encontre o seu manual L 605 S - STEINEL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. L 605 S da marca STEINEL.
MANUAL DE UTILIZADOR L 605 S STEINEL
PT . . . 37 Siga as instruções escritas
SE . . . 42 Följ den skriftliga montageinstruktionen.
-Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
-Reservado o direito a alterações que visem o progresso técnico.
2. Instruções gerais de segurança
Perigo devido à falta de leitura das instruções de utilização!
Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A falta de leitura destas indicações pode causar a morte ou ferimentos graves.
• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.
-Lidar com a corrente elétrica pode levar a situações perigosas. O contacto direto com a corrente elétrica pode resultar em choque elétrico, queimaduras ou na morte.
–Os trabalhos com tensão de rede devem ser sempre executados por pessoal profissional devidamente qualificado.
-É necessário respeitar as prescrições de instalação e condições de co-nexão em vigor nos diversos países (por ex., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
-Utilize somente peças de reposição originais.
-Reparações devem ser efetuadas por oficinas especializadas.
3. L 605 S, L 605
Utilização prevista
-Lâmpada LED com sensor para montagem na parede, em espaços interiores e exteriores.
-As variantes do sensor (variantes S) também dispõem de um sensor infravermelho para deteção de movimento.
Utilização imprópria

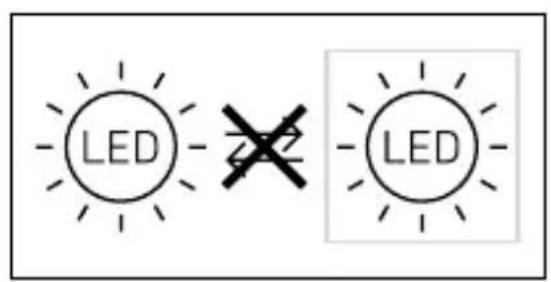

-O refletor LED com sensor não é regulável.
Não regulável
Principio de funcionamento Deteção de movimento
–O sensor de raios infravermelhos deteta a radiação térmica proveniente de corpos em movimento (por ex., pessoas, animais).
-A radiação térmica é convertida por meio de um sistema eletrónico, ligando a iluminação LED automaticamente.
-A deteção mais segura de movimento fica salvaguardada se o aparelho for montado lateralmente ao sentido de aproximação.
–O alcance será limitado se alguém se aproximar diretamente do aparelho.
-Obstáculos (por ex., árvores, muros) dificultam a captação pelo sensor.
-Obstáculos (por ex., muros ou vidros) impedem a deteção da radiação térmica, impossibilitando o aciona- mento.
-As oscilações repentinas da temperatura provocadas por condicionantes meteorológicas não são distinguíveis de fontes térmicas.
Itens fornecidos (fig. 3.1, 3.2)
Dimensões do produto (fig. 3.3, 3.4)
Peças do produto (fig. 3.5, 3.6)
A Candeeiro LED
B Fecho
C Barra de junção
D Suporte de fixação à parede
E Sensor (apenas S)
F Ajuste do tempo (apenas S)
G Regulação crepuscular (apenas S)
H Seleção de programa (apenas S)
Distribuição da intensidade luminosa (fig. 3.7)
Esquema de circuitos elétricos (fig. 3.8)
O cabo de alimentação elétrica é constituído por 3 condutores:
L = Fase (geralmente preto, castanho ou cinzento)
N = Neutro (geralmente azul)
= Conductor terra (verde/amarelo)
No cabo de rede pode estar montado um interruptor de rede do tipo "liga - desliga".
Importante: A fonte de luz desta lâmpada não é substituível; se a fonte de luz tiver de ser substituída (por exemplo, no final da vida útil, deverá ser substituída toda a lâmpada.
Dados técnicos
-Dimensões (a × l × p):
-Ligação à rede:
220 - 240 V, 50/60 Hz
-Consumo de energia ( P_on ): 11,3 W
-Standby ( P_sb ) (Sensor): L605 S: 0,50 W
$$ 2 6 0 \times 7 8 \times 1 3 1 m m $$
- Eficiência: 64,5 lm/W
-Temperatura de cor: 3 000 K (branco quente)
- Índice de rendimento de cor: R_a=82
-Tempo de vida efetivo, em média: L70B50 a 25 °C: 36 000 horas
-Consistência de cor SDCM: Valor inicial: 6
-Distribuição da intensidade luminosa:
- Tecnologia de detecção:
L605 S: infravermelhos passivos
-Ângulo de detecção: L605 S: 180°
-Alcance de deteção: L605 S: 10 m tangencial
-Altura de montagem: L605 S:2 m
-Regulação crepuscular: L605 S: 10 - 2000 lux
-Iluminação de presença: L605 S: 10 %
-Ajuste do tempo: L605 S: 5 s - 15 min
- Temperatura ambiente: -10 °C a +40 °C
- Grau de proteção: IP 44
- Classe de proteção:
-Classe de eficiência energética: Este produto contém uma fonte de luz da classe de eficiência energética "E".
4. Montagem
Perigo de eletrocussão!
O contacto direto com a corrente elétrica pode resultar em choque elétrico, queimaduras ou na morte.
- Desligue a corrente e interrompa a alimentação elétrica.
- Verifique a ausência de tensão usando um busca-polos.
- Assegure-se de que a alimentação elétrica permanece interrompida.
Perigo de danos materiais!
Se os condutores forem trocados, poderá ocorrer um curto-circuito.
- Identifique os condutores.
- Ligue os condutores novamente.
Preparação da montagem
- Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o produto em funcionamento.
- Procure um local de montagem adequado.
- Tenha o alcance em conta. (Fig. 4.1)
–Tenha a deteção de movimentos em conta. (Fig. 4.2/4.3)
-À prova de trepidações.
-Área de deteção livre de quaisquer obstáculos.
–Não instale em áreas potencialmente explosivas.
–Não instale em cima de superfícies facilmente inflamáveis.
Passos para montagem
- Certifique-se de que a alimentação elétrica está desligada. (Fig. 3.8)
- Desaperte o parafuso de fixação. (Fig. 4.4)
- Separe o candeeiro do suporte de fixação à parede, premindo o fecho. (Fig. 4.4)
• Marque os furos. (Fig. 4.5)
- Faça os furos (∅ 6) e introduza as buchas. (Fig. 4.6)
- Aparafuse o suporte de fixação à parede. (Fig. 4.7)
- Ligue o cabo de ligação em conformidade com o esquema de circuitos elétricos. (Fig. 4.8/3.8)
- Assente o candeeiro no suporte de fixação à parede. (fig. 4.9)
- Aperte o parafuso de fixação. (Fig. 4.9)
- Ligue a fonte de alimentação elétrica. (Fig. 4.9)
O aparelho está operacional. Se for necessário, as configurações e a área de deteção podem ser alteradas.
→ "5. Utilização"
5. Utilização L 605 S
Configurações de fábrica
-Ajuste do tempo: 5 segundos
-Regulação crepuscular: Regime diurno
-Seleção de programa: programa 1
Ajuste do tempo (fig. 5.1)
O tempo desejado para luz ligada pode ser ajustado continuamente entre aprox. 5 segundos e, no máx., 15 minutos. Cada movimento detetado acenderá a luz de novo.
Regulação crepuscular (fig. 5.1)
A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 10 a 2000 lux.
- Modo diurno (independente- mente da luminosidade)
- = Modo noturno (aprox. 10 lux)
Seleção de programa (programa 1-4) (fig. 5.1)
-Com a função de ligação suave da luz, ao ligar, a intensidade da luz é aumentada lentamente até alcançar
100% da potência luminosa e, ao desligar, é reduzida lentamente.
-A iluminação de presença permite a iluminação permanente durante a noite com aprox. 10% da potência luminosa. Ao ocorrer qualquer movimento dentro da área de detecção, a luz acende-se com 100% da potência luminosa. A seguir, o aparelho volta para a iluminação de presença.
Programa 1 Programa standard
-Função de ligação suave da luz.
-Sem iluminação de presença.
Programa 2 Programa de poupança de conforto
-Função de ligação suave da luz
-Luz de presença LIGA a partir da luminosidade de resposta predefinida até meio da noite.
O aparelho não tem nenhum relógio integrado. O meio da noite é determinado apenas com base na duração das fases de escuridão. Durante a fase de medição, a alimentação elétrica não pode ser interrompida.
-Durante a primeira noite, a iluminação de presença está integralmente ativa. Os valores são memorizados à prova de falta de corrente.
-Os valores são recolhidos ao longo de várias noites.
Programa 3 Programa de conforto
-Função de ligação suave da luz.
-Luz de presença toda a noite LIGADA a partir da luminosidade de resposta predefinida.
-Função de ligação suave da luz.
-Sem iluminação de presença.
-Sem avaliação do movimento.
Se a luminosidade baixar além do nível definido, a luz acende-se com 100% da potência luminosa.
Funcionamento de luz permanente: (fig. 5.2)
No funcionamento de luz permanente, o aparelho fica aceso durante 4 horas. A seguir, passa para o modo de funcionamento de deteção. Em funcionamento de luz permanente, a iluminação é controlada com o interruptor de rede (premir dentro de 0,2 a 1,0 segundos).
- Ativar: 2 × DESLIGA e 2 × LIGA.
- Desativar: 1 × DESLIGA e 1 × LIGA.
Ajuste da área de detecção
Para excluir erros de ligação ou monitorizar de forma direcionada pontos de perigo específicos, a área de deteção pode ser limitada com película de cobertura. A película de cobertura é colada no detetor.
-Limitação do alcance máx. da área de deteção com a película de cobertura superior. (Fig. 5.3)
-Limitação da área de deteção horizontal com segmentos de película de cobertura cortados à medida.
(Fig. 5.4/5.5)
6. Limpeza e conservação
Perigo de eletrocussão!
O contacto de água com a corrente elétrica pode resultar em choque elétrico, queimaduras ou na morte.
- Não molhe o candeeiro para limpá-lo.
Perigo de danos materiais!
A utilização de detergentes errados pode danificar o candeeiro.
- Verificar sempre a compatibilidade dos produtos de limpeza com a superfície que pretende limpar.
- Limpe o candeeiro com um pano e um detergente suave.
Importante: O dispositivo de comando não é substituível.
7. Eliminação de avarias
O candeeiro não liga.
-O fusível não está ligado ou está com defeito.
- Ligue o fusível.
- Substitua o fusível defeituoso.
-Cabo interrompida.
- Verifique o cabo com um busca- -polos.
-Curto-circuito no cabo de alimentação elétrica.
- Verifique as ligações.
-Interruptor de rede desligado.
• Ligue o interruptor de rede.
-Foi escolhida a regulação crepuscular errada.
- Redefina a luminosidade de resposta.
- A fonte de luz não pode ser substituída. Substitua o candeeiro no seu todo.
O candeeiro não se desliga.
-Movimento constante na área de deteção.
- Controle a área de deteção.
- Se for necessário, restrinja a área de deteção.
-Está selecionada a iluminação noturna.
- Escolha um programa sem iluminação de presença.
O candeeiro liga-se sem movimento aparente.
-O candeeiro não está montado à prova de trepidações.
- Monte o corpo do candeeiro com firmeza.
–Ocorreu um movimento, mas o observador não o detetou (por ex., movimento por trás da parede, movimento de um objeto pequeno nas imediações diretas do aparelho).
- Controle a área de deteção.
8. Reciclagem
Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.
Nunca deite equipamentos elétricos para o lixo doméstico!
Apenas para estados membros da U.E.:
Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.
9. Garantia do fabricante
Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho.
O prazo de garantia é de 36 meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados nou- tros objetos estranhos ao aparelho.
Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.
Serviço de reparação:
depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.
SE
1. Om detta dokument
- Instruções gerais de segurança
- Perigo devido à falta de leitura das instruções de utilização!
- L 605 S, L 605
- Utilização prevista
- Utilização imprópria
- Não regulável
- Principio de funcionamento Deteção de movimento
- Itens fornecidos (fig. 3.1, 3.2)
- Dimensões do produto (fig. 3.3, 3.4)
- Peças do produto (fig. 3.5, 3.6)
- Distribuição da intensidade luminosa (fig. 3.7)
- Esquema de circuitos elétricos (fig. 3.8)
- Dados técnicos
- Montagem
- Perigo de eletrocussão!
- Perigo de danos materiais!
- Preparação da montagem
- Passos para montagem
- Utilização L 605 S
- Configurações de fábrica
- Ajuste do tempo (fig. 5.1)
- Regulação crepuscular (fig. 5.1)
- Seleção de programa (programa 1-4) (fig. 5.1)
- Programa 1 Programa standard
- Programa 2 Programa de poupança de conforto
- Programa 3 Programa de conforto
- Funcionamento de luz permanente: (fig. 5.2)
- Ajuste da área de detecção
- Limpeza e conservação
- Eliminação de avarias
- O candeeiro não liga.
- O candeeiro não se desliga.
- O candeeiro liga-se sem movimento aparente.
- Reciclagem
- Apenas para estados membros da U.E.:
- Garantia do fabricante
- Serviço de reparação:
- SE
- Om detta dokument
Marca : STEINEL
Modelo : L 605 S
Categoria : Iluminação
