NAVODILA ZA UPORABO L 605 S STEINEL

SI .....97 Upoštevajte besedilo!

HR .. 102 Pridržavajte se uputa!

–Zaščiteno z avtorskimi pravicami.
Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
-Spremembe zaradi tehničnega napredka so pridržane.

2. Splošna varnostna navodila

Grozi nevarnost, če ne upoštevate navodil za uporabo!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrtne ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

-Ravnanje z električnim tokom lahko povzroči nevarne situacije. Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

-Dela na omrežni napetosti lahko izvaja le usposobljeno tehnično osebje.

-Upoštevajte lokalne predpise za inštalacijo in priključitev (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Uporabljajte samo originalne nado- mestne dele.

-Popravila smejo izvajati le v strokovnih delavnicah.

3. L 605 S, L 605

Namenska uporaba

-LED-svetilka s senzorjem za montažo na steno v stavbah in zunaj.
-Različice s senzorji (različice S) vključujejo dodaten infrardeči senzor za zaznavo premikanja.

Napačna uporaba

-LED-svetilka s senzorjem nima možnosti zatemnitve.

Brez zatemnitve

Način delovanja zaznave gibanja

-Infrardeči senzor zaznava toplotno sevanje premikajočih se teles (ljudi, živali itd.).
-Toplotno sevanje se elektronsko pretvori in tako samodejno vklopi LED-svetilko.
-Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja.
-Doseg je omejen, kadar se senzorju približujete neposredno.
-Ovire (npr. drevesa, zidovi) ovirajo vidik senzorja.
-Če so v napoto ovire (npr. zidovi ali steklo), toplota ne more biti zaznana, zato tudi ne bo sledila vključitev.
-Nenadnih temperaturnih sprememb zaradi vremenskih vplivov toplotni viri ne razlikujejo.

Obseg dobave (sl. 3.1, 3.2)

Mere izdelka (sl. 3.3, 3.4)

Pregled sestavnih delov (sl. 3.5, 3.6)

A LED-svetilka
B Zaskočitev
C Priključna sponka
D Stensko držalo

E Senzorska enota (samo S)
F Nastavitev časa (samo S)
G Nastavitev zatemnitve (samo S)
H Nastavitev programa (samo S)

Razporeditev svetilnosti (sl. 3.7)

Stikalni načrt (sl. 3.8)

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = faza (praviloma črn, rjav ali siv)

N = nevtralni vodnik (največkrat moder)

= zaščitni vodnik (zeleno/rumen)

Na omrežni kabel lahko inštalirate omrežno stikalo za vklop in izklop.

-Stanje pripravljenosti ( P_sb ) (senzor): L605 S: 0,50 W

-Svetlobni tok: 729 lm

-Učinkovitost: 64,5 lm/W

- Temperatura barve: 3000 K (topla bela)

- Indeks barvne reprodukcije: R_a=82

-Povprečna življenjska doba: L70B50 pri 25 °C: 36.000 ur

- Barvna skladnost SDCM: Začetna vrednost: 6

-Razporeditev svetilnosti:

L605 S: Pasivna infrardeča

- Kot zaznavanja: L605 S: 180°

-Doseg zaznavanja:

L605 S: 10 m tangencialno

- Višina montaže: L605 S: 2 m

-Nastavitev zatemnitve:

L605 S: 10 - 2000 Lux

- Nočna luč: L605 S: 10 %

-Nastavitev časa:

L605 S: 5 sek - 15 min

-Temperatura okolja:

-10 °C bis +40 °C

- Vrsta zaščite: IP 44

– Razred zaščite: /

Ta izdelek vsebuje svetlobni vir la energijske učinkovitosti »E«.

4. Montaža

Nevarnost zaradi električnega toka!

Dotikanje delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

• Izklopite tok in prekinite dovajanje napetosti.
• S faznim preizkuševalcem preverite, da ni napetosti.
• Poskrbite, da ostane dovajanje nape- tosti prekinjeno.

Nevarnost gmotne škode!

Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.

• Identificirajte priključne napeljave.
• Priključne napeljave na novo zvežite.

Priprave za montažo

• Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.
• Izberite primerno mesto montaže.

-Upoštevajte doseg. (sl. 4.1)
-Upoštevajte doseg zaznavanja gibanja. (sl. 4.2/4.3)
-Stabilna montaža.
-V območju zaznavanja ni ovir.
–Luči ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
-Ne montirajte na lahko vnetljive površine.

Navodila za montažo

• Preverite, da je dovod napetosti izklopljen. (sl. 3.8)
• Odvijte varnostni vijak. (sl. 4.4)
• Ločite napravo od držala na steni; v ta namen pritisnite na zaskočitveni element. (sl. 4.4)
  • Zarišite luknje za vrtanje. (sl. 4.5)
• Izvrtajte luknje (∅ 6) in vstavite vložke. (sl. 4.6)
  • Stensko držalo trdno privijačite. (sl. 4.7)
• Priključite priključni kabel kot je navedeno v stikalnem načrtu. (sl. 4.8/3.8)
• Namestite napravo na stensko držalo (sl. 4.9)
  • Varnostni vijak trdno privijte. (sl. 4.9)
  • Vklopite oskrbo z energijo. (sl. 4.9)

Naprava je pripravljena na uporabo. Po potrebi lahko nastavitve in območje zajemanja spremenite.

→ "5. Poraba"

5. Poraba L 605 S

Tovarniške nastavitve

–Nastavitev časa: 5 sekund
–Nastavitev zatemnjenosti:
delovanje pri dnevni svetlobi
-Nastavitev programov: Program 1

Nastavitev časa (sl. 5.1)

Čas (zakasnitev izklopa) lahko nastavite brezstopenjsko od pribl. 5 sekund do največ. 15 minuten. Vsako zajeto premikanje znova vklopi luč.

Nastavitev zatemnitve (sl. 5.1)

Želen prag izkrmiljenja (zatemnitev) lahko brezstopenjsko nastavite od pribl. 10 so 2000 luksov.

• delovanje ob dnevni svetlobi (neodvisno od svetlobe)
• € zatemnitveno delovanje (pribl. 10 luksov)

Nastavitev programov (program 1-4) (sl. 5.1)

–Pri mehkem vklopu luči se osvetlitev počasi nastavi na maksimalno moč svetenja 100 %, pri izklopu pa počasi nazaj.
-Nočna luč pomeni nočno trajno osvetlitev s pribl. 10 % moči svetenja. Šele pri gibanju v območju zaznavanja se luč preklopi na 100 % moč svetenja. Nato se svetilka ponovno preklopi na nočno luč.

Program 1 Standardni program

-Mehki vklop luči
-Ni nočne luči.

Program 2 Komfortni varčevalni program

-Mehki vklop luči
-Nočna luč VKL. od nastavljene odzivne svetlobe do sredine noči.

V napravi ni ure. Sredina noči se določi na podlagi dolžine faz teme. V fazi umerjanja se dovoda napetosti ne sme prekiniti.

-Med prvo nočjo je nočna luč v celoti aktivna. Vrednosti se shranijo varne pred izpadom mreže.
–Vrednosti se registrirajo več noči.

Program 3 Enostavni program

-Mehki vklop luči
-Nočna luč celo noč vklopljena od nastavljene odzivne svetlobe.

NM

Program 4

Program Nightmatic

-Mehki vklop luči
-Ni nočne luči.
-Brez ovrednotenja gibanja.

Šele pri gibanju v območju zaznavanja se luč preklopi na 100 % moč svetenja.

Stalna osvetlitev (sl. 5.2)

V načinu delovanja stalna osvetlitev sveti svetilka 4 ure. Po tem se samodejno spet preklopi v delovanje senzorja.

Stalno osvetlitev vklopite z omrežnim stikalom (za pritisniti znotraj 0,2 do 1,0 sekund).

• Aktiviraj: 2 × IZK. in 2 × VK.
• Deaktiviraj: 1 × IZK. in 1 × VKL.

Nastavitev območja zaznavanja

Da se izognete napačnemu vklapljanju ali za namensko nadziranje nevarnosti, lahko območje zaznavanja omejite s prekrivno folijo. Prekrivno folijo je treba nalepiti na enoto s senzorjem.

–Omejitev največjega dosega območja zaznavanja z zgornjo prekrivno folijo. (sl. 5.3)
–Omejitev vodoravnega območja zajemanja s prirezanimi segmenti folije za prekritje. (sl. 5.4/5.5)

6. Čiščenje in nega

Nevarnost zaradi električnega toka!

Stik z vodo delov pod napetostjo lahko povzroči električni udar, opekline ali smrt.

- Svetilke ne čistite mokro.

Nevarnost gmotne škode!

Zaradi napačnega čistila se lahko luč poškoduje.

• Preverite združljivost čistila s površino.
• Svetilko obrišite s krpo in jo očistite z blagim čistilom.

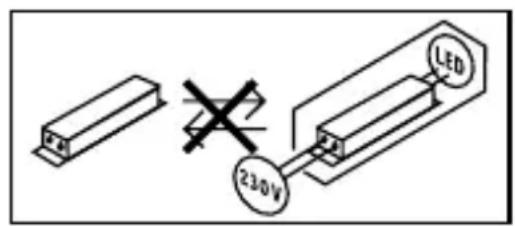

Pomembno: Krmilne naprave ni mogočezamenjati.

230V LED

7. Odprava motenj

Naprava se ne vklopi.

-Varovalka ni vklopljena ali je okvarjena.

• Vklopite varovalko.
• Zamenjajte okvarjeno varovalko.

-Prekinjena napeljava.

- Preverite napeljavo z indikatorjem napetosti.

-Kratki stik v električni napeljavi.

–Nastavitev zatemnitve je napačno izbrana.

- Znova nastavite raven odzivne svetlobe.

-Okvarjeni vir svetlobe.

–Stalno premikanje na področju zajemanja.

• Preverite območje zaznavanja.
• Po potrebi omejite območje zaznavanja.

-Nočna luč je izbrana.

- Nastavite program brez nočne luči.

Svetilka se vklopi brez zaznanega gibanja.

-Svetilka ni stabilno montirana.

- Ohišje trdno montirajte.

–Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta čisto v bližini svetilke, itd.).

- Preverite območje zaznavanja.

8. Odstranjevanje

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene.

Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s krat-kim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.
