| Tip produs | Aplică LED cu senzor de mișcare infraroșu pasiv |
| Marcă | Steinel |
| Model | L 605 S |
| Utilizare | Interior și exterior, montare pe perete |
| Tensiune de alimentare | 220-240 V, 50/60 Hz |
| Putere absorbită (P_on) | 11,3 W |
| Putere standby (P_sb) | 0,50 W |
| Flux luminos | 729 lm |
| Eficiență luminoasă | 64,5 lm/W |
| Temperatură de culoare | 3000 K (alb cald) |
| Indice de redare a culorilor (Ra) | 82 |
| Clasă de eficiență energetică a sursei de lumină | E |
| Durată medie de viață (L70B50 la 25°C) | 36 000 ore |
| Unghi de detecție | 180° |
| Raza de acțiune a senzorului (tangențială) | 10 m |
| Înălțime de instalare recomandată | 2 m |
| Reglaj prag de declanșare | 10 - 2000 lx (reglabil) |
| Temporizare | 5 s - 15 min (reglabil) |
| Iluminare de veghe (nocturnă) | 10 % din putere |
| Programe | 4 programe: Standard, Economie confort, Iluminare de veghe permanentă, Manual |
| Indice de protecție | IP44 |
| Clasă de protecție | II |
| Temperatură ambiantă | -10 °C până la +40 °C |
| Montare | Pe perete, cu suport inclus |
| Conexiune electrică | 3 conductori: L, N, masă |
| Sursă de lumină înlocuibilă | Nu (se înlocuiește întreaga aplică) |
| Garanție producător | 3 ani |
| Conținut livrare | Aplică LED, suport perete, conector, șuruburi, dibluri |
| Dimensiuni (aprox.) | Aproximativ 200 x 150 x 100 mm (L x l x H) |
| Greutate (aprox.) | 0,5 kg |
Întrebări frecvente - L 605 S STEINEL
Întrebările utilizatorilor despre L 605 S STEINEL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Iluminat în format PDF gratuit! Găsiți manualul dvs. L 605 S - STEINEL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. L 605 S mărcii STEINEL.
MANUAL DE UTILIZARE L 605 S STEINEL
RO . . . 92 Respectați instrucțiunile următoare!
1. Despre acest document
-Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
-Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
2. Instructiuni generale de securitate
Pericol din cauza nerespectării instrucțiunilor de utilizare!
Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.
- Citiți cu atenție instrucțiunile.
- Respectați instrucțiunile de siguranță.
- Păstrați la îndemână.
-Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.
–Lucrările la tensiunea de rețea se vor realiza de către personal calificat de specialitate.
-Se vor respecta normele de instalare și condițiile de racordare uzuale în țara respectivă (de ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
-Folositi numai piese de schimb originale.
-Reparațiile se vor executa în ateliere specializate.
3. L 605 S, L 605
Utilizare conform destinatiei
-Lampă cu senzor și LED concepută pentru montarea pe perete, în interior și exterior.
-Variantele cu senzor (variantele S) beneficiază suplimentar de un senzor cu infraroșu pentru detectarea mișcării.
Utilizarea neconformă cu destinația
-Intensitatea luminoasă a reflectorului cu senzor și LED nu este reglabilă.
Intensitate luminoasă nereglabilă
Principiul de funcționare detectarea mișcării
–Senzorul infraroșu detectează radiația termică a corpurilor aflate în mișcare (de ex. oameni, animale etc.).
-Radiația termică este convertită electronic și determină aprinderea automată a lămpii cu LED.
-Cea mai sigură detectie a mișcării se face prin montarea aparatului lateral față de direcția de mers.
-Raza de acțiune este limitată atunci când vă îndreptați direct spre aparat.
-Obstacolele (de ex. compaci, ziduri) împiedică vizibilitatea senzorului.
-Diverse obstacole (de ex. ziduri sau geamuri) împiedică detectarea radia-ției termice și, deci, aprinderea lămpiinu se produce.
-Oscilațiile bruște de temperatură ca urmare a influențelor meteo nu se deosebesc de sursele de căldură.
Volumul livrării (fig. 3.1, 3.2)
Dimensiunile produsului (fig. 3.3, 3.4)
Prezentare sintetică a produsului (fig. 3.5, 3.6)
A Lampă cu LED
B Dispozitiv de blocare
C Bornă de conexiune
D Suport de perete
E Unitate senzor (numai S)
F Temporizare (numai S)
G Luminozitate de comutare (numai S)
H Setare program (numai S)
Distribuirea intensității luminoase (fig. 3.7)
Schemă de conexiuni (fig. 3.8)
Circuitul de alimentare este format dintr-un cablu cu 3 fire:
L = conductor de fază (de obicei negru, maro sau gri)
N = conductor neutru (de obicei albastru)
Pe cablul de alimentare se poate monta un întrerupător de rețea pentru activare și dezactivare.

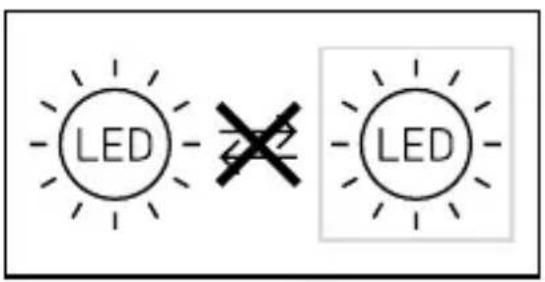

Important: Sursa de lumină a acestei lămpi nu se poate schimba; dacă sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață, trebuie înlocuită întreaga lampă).
-Eficientă: 64,5 lm/W
-Temperatura de culoare: 3.000 K (alb cald)
- Index de redare a culorii: R_a=82
-Durata medie de viață: L70B50 la 25 °C: 36.000 ore
- Consistența SDCM: valoare inițială: 6
-Distribuirea intensității luminoase:
-Rază de acoperire/detectie: L605 S: 10 m tangențial
- Înălțime de montaj: L605 S: 2 m
-Reglarea luminozității la comutare: L605 S: 10 - 2000 lucși
- Lumină de noapte: L605 S: 10 %
- Temporizare: L605 S: 5 sec - 15 min
-Temperatura ambientă: -10 °C - +40 °C
-Clasa de eficiență energetică:
Acest produs conține o sursă de lumină din clasa de eficientă energetică „E”.
4. Montaj
Pericol din cauza curentului electric!
Atingerea pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.
- Opriti curentul și întrerupeți alimentarea cu tensiune.
- Verificați absența tensiunii cu ajutorul unui creion de tensiune.
- Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.
Pericol de daune materiale!
O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.
- Identificati cablurile de conexiune.
- Reconectați cablurile de conexiune.
Pregătirea montajului
- Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune produsul dacă prezintă deteriorări.
- Alegeti un loc de montaj adecvat. -Ținând cont de raza de acțiune. (fig. 4.1)
-Ținând cont de raza de detectare a mișcării. (fig. 4.2/4.3)
-Fără vibrații.
-Zonă de detectie fără obstacole.
-Nu în zone cu pericol de explozie.
–Nu pe suprafete uşor inflamabile.
Etapele montării
- Verificați ca alimentarea cu tensiune să fie oprită. (fig. 3.8)
- Desfaceti şurubul de siguranță. (fig. 4.4)
- Decroşati aparatul din suportul de perete, apăsând dispozitivul de blocare. (fig. 4.4)
- Marcați locul unde vor fi găurile. (fig. 4.5)
-
Faceți găurile (∅ 6) și introduceti diblurile. (fig. 4.6)
-
Fixați cu şuruburi suportul de perete. (fig. 4.7)
- Racordati cablul de conexiune conform schemei de conexiuni. (fig. 4.8/3.8)
- Pozitionați aparatul pe suportul de perete. (fig. 4.9)
- Strângeti şurubul de siguranță. (fig. 4.9)
- Porniți alimentarea cu curent. (fig. 4.9)
Aparatul este pregătit de funcționare. Dacă este necesar, setările și zona de detectie pot fi modificate.
→ "5. Utilizare"
5. Utilizare L 605 S
Reglaje din fabrică
-Temporizare: 5 secunde
-Reglarea luminozității de comutare: Regim de lumină naturală
-Setarea programului: Program 1
Temporizare (fig. 5.1)
Durata de iluminare (temporizarea la oprire) poate fi reglată continuu de la cca. 5 secunde până la max. 15 minute. Orice mișcare detectată aprinde din nou lumina.
Reglarea luminozității de comutare (fig. 5.1)
Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 10 la 2000 lucsi.
- regim de lumină naturală (independent de luminozitate)
- ℃ = regim de amurg (cca. 10 lucsi)
Setarea programului (program 1-4) (fig. 5.1)
-La funcția de aprindere treptată a luminii, lumina se aprinde treptat până ajunge la 100% din puterea de iluminat, iar la stingere se stinge treptat.
–Lumina de noapte permite un iluminat continuu pe timp de noapte, la o putere de circa 10% din cea maximă. Dacă detectează mișcări în domeniul de detectie, lampa se aprinde cu o putere de iluminat de 100%. Apoi lampa comută din nou pe lumină de noapte.
–Aprindere treptată a luminii.
-Fără lumină de noapte.
Program 2 Program confort de economisire
–Aprindere treptată a luminii.
–Lumină de noapte APRINSĂ înce- pând de la pragul de comutare setat până la miezul nopții.
Aparatul nu are ceas integrat. Miezul nopții este calculat cu ajutorul duratei fazelor de întuneric. În faza de calculare, trebuie să vă asigurați că alimentarea cu tensiune nu este întreruptă.
-În prima noapte lumina de noapte este complet activă. Parametrii sunt salvați astfel, încât să nu se piardă nici în cazul unei pene de curent.
-Valorile sunt calculate de-a lungul a mai multor nopți.
–Aprindere treptată a luminii.
–Lumină de noapte APRINSĂ întreaga noapte începând de la pragul de comutare setat.
–Aprindere treptată a luminii.
-Fără lumină de noapte.
-Fără evaluarea mișcării.
Dacă se coboară sub pragul de comutare, lampa se aprinde cu o putere de iluminat de 100%.
Regim de funcționare cu lumină continuă (fig. 5.2)
În regimul de funcționare cu lumină continuă aparatul luminează 4 ore. Ulterior se trece în regimul de funcționare cu senzor. Regimul de funcționare cu lumină continuă se comută prin intermediul co-mutatorului de rețea (se apasă în decurs de 0,2 până la 1,0 secunde).
- Activare: 2 × STINS și 2 × APRINS.
- Dezactivare: 1 × OPRIT și 1 × PORNIT.
Pentru a exclude comutările nedorite sau a monitoriza țintit zonele de pericol, zona de detectie poate fi limitată cu ajutorul unei folii de mascare. Folia de mascare se lipește peste unitatea cu senzor.
-Limitarea razei de actiune maxime a zonei de detectie cu folia de mascare de sus. (fig. 5.3)
-Limitarea zonei de detectie orizontale cu segmente tăiate din folia de mas-care. (fig. 5.4/5.5)
6. Curățarea și îngrijirea
Pericol din cauza curentului electric!
Contactul apei cu pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.
- Nu curățați lampa cu lichide.
Pericol de daune materiale!
Folosirea unor detergenti inadecvați poate deteriora lampa.
- Verificați compatibilitatea dintre detergent și suprafață.
- Curățați lampa folosind o lavetă moale și un detergent non-agresiv.
Important: Dispozitivul de control nu poate fi înlocuit.
7. Remedierea defectiunilor
Aparatul nu se aprinde.
-Siguranță necuplată sau defectă.
- Cuplați siguranța.
- Dacă este defectă, schimbați siguranța.
-Cablu întrerupt.
- Verificați cablul cu un testor de tensiune.
–Scurtcircuit în cablul de rețea.
-Întrerupător de rețea oprit.
- Cuplați întrerupătorul de rețea.
-Reglarea luminozității de comutare este incorrectă.
- Reglați din nou pragul de comutare.
–Sursa de lumină defectă.
- Sursa de lumină nu se poate schimba. Înlocuiti aparatul în întregime.
Aparatul nu se stinge.
-Mișcare permanentă în domeniul de detectie.
- Controlați domeniul de detectie.
- Dacă este necesar, limitați zona de detectie.
-Este selectată lumina de noapte.
- Reglați programul fără lumină de noapte.
Aparatul se aprinde fără a exista o mișcare aparentă.
-Lampa nu este montată pe un suport care să nu transmită vibrațiile.
- Montați carcasa așa încât să nu se deplaseze.
-Are loc mișcare, dar nu este sesizată de observator (de ex. mișcare în spatele unui perete, mișcarea unui obiect mic în imediata apropiere a aparatului, etc.)
- Controlați domeniul de detectie.
8. Evacuarea ca deşeu
Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru țările UE:
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
9. Garanția de producător
Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii.
Steinel garantează structura și funcționarea ireproșabilă a acestui produs.
Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin
repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorări- lor sau deficientelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte.
Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).
Reparații și post-garantie:
După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
SI
1. O tem dokumentu
- Despre acest document
- Instructiuni generale de securitate
- Pericol din cauza nerespectării instrucțiunilor de utilizare!
- L 605 S, L 605
- Utilizare conform destinatiei
- Utilizarea neconformă cu destinația
- Intensitate luminoasă nereglabilă
- Principiul de funcționare detectarea mișcării
- Volumul livrării (fig. 3.1, 3.2)
- Dimensiunile produsului (fig. 3.3, 3.4)
- Prezentare sintetică a produsului (fig. 3.5, 3.6)
- Distribuirea intensității luminoase (fig. 3.7)
- Schemă de conexiuni (fig. 3.8)
- Montaj
- Pericol din cauza curentului electric!
- Pericol de daune materiale!
- Pregătirea montajului
- Etapele montării
- Utilizare L 605 S
- Reglaje din fabrică
- Temporizare (fig. 5.1)
- Reglarea luminozității de comutare (fig. 5.1)
- Setarea programului (program 1-4) (fig. 5.1)
- Program 2 Program confort de economisire
- Regim de funcționare cu lumină continuă (fig. 5.2)
- Curățarea și îngrijirea
- Remedierea defectiunilor
- Aparatul nu se aprinde.
- Aparatul nu se stinge.
- Aparatul se aprinde fără a exista o mișcare aparentă.
- Evacuarea ca deşeu
- Numai pentru țările UE:
- Garanția de producător
- Reparații și post-garantie:
- SI
- O tem dokumentu
Marcă : STEINEL
Model : L 605 S
Categorie : Iluminat
