KASUTUSJUHEND L 605 S STEINEL

EE .. 107 Järgige tekstiosa!

1. Käesoleva dokumendi kohta

-Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.

-Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimi- sest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
- Järgida ohutusjuhiseid.
- Hoidke kättesaamatult.

–Elektrivooluga ümberkäimine võib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.

-Vörgupingel tööd peab teostama kvalifitseeritud erialapersonal.

-Tuleb järgida riigisiseseid installatsioonieeskirju ja ühendamistingimusi (nt:

DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Kasutage ainult originaalvaruosi.

-Remonttöid peab tegema eritööko- dades.

3. L 605 S, L 605

Nõuetekohane kasutus

-LED sensorvalgusti seinapaigaldu- seks sise- ja välistingimustesse.
–Sensorivariandid (S-variandid) sisaldavad täiendavalt infrapunasensorit liikumise tuvastamiseks.

Mitte sihtotstarbekohane kasutus

-Sensoriga LED kiirgur pole hämardatav.

Pole hämardatav

Liikumise tuvastamise talitluspõhimõte

-Infrapunaandur tuvastab liikuvate kehade (nt inimesed, loomad) soo-juskiirguse.
-Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja LED-tuled lülituvad automaatselt sisse.
–Liikumine tuvastatakse köige kindlamalt, kui paigaldate seadme liikumissuunaga külgmiselt.
- Otse seadme suunas liikudes on ulatus piiratud.
-Takistused (nt puud, müürid) piiravad andurite vaadet.
-Takistuste (nt müüride või klaaside) töttu ei tuvastata soojuskiirgust ja tuled ei lülitu sisse.
-Ilmastikust tingitud äkilisi temperatuuri köikumisi ei eristata soojusallikatest.

Tarnekomplekt (joon. 3.1, 3.2)

Toote mõõdud (joon. 3.3, 3.4)

Toote ülevaade (joon. 3.5, 3.6)

A LED-valgusti
B Kinnitusmehhanism
C Ühendusklemm
D Seinakinniti
E Sensorimoodul (ainult S)

F Aja seadmine (ainult S)
G Hämarusnivoo regulaator (ainult S)
H Programmi seadmine (ainult S)

Valgustugevuse jaotus (joon. 3.7)

Lülitite plaan (joon. 3.8)

Võrgutoitejuhe koosneb 3-soonelisest kaablist:

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

= kaitsejuht (roheline/kollane)

Võrgutoitejuhtmesse võib olla installeeritud sisse ja välja lülitamiseks võrgulüliti.

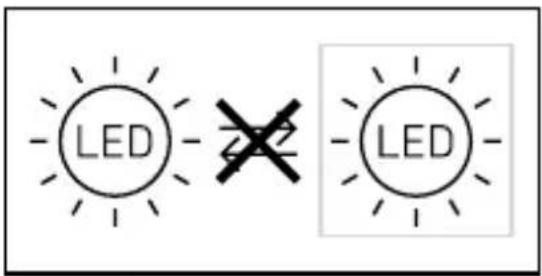

Tähtis: Valgusti valgusallikas pole vahetatav; kui valgusallikas tuleb asendada (nt eluea lõpus), siis tuleb asendada kogu valgusti.

LED LED

Tehnilised andmed

-Mõõtmed (K × L × S):

$$ 2 6 0 \times 7 8 \times 1 3 1 m m $$

- Võrguühendus: 220 - 240 V, 50/60 Hz

-Võimsustarve (P _op ): 11,3 W

-Standby ( P_sb ) (sensor): L605 S: 0,50 W

-Valgusvoog: 729 lm

-Tõhusus: 64,5 lm/W

-Värvitemperatuur: 3000 K (soevalge)

- Värvitaasesitusindeks: R_a=82

-Keskmine nominaalne eluiga: L70B50 25°C juures: 36000 h

-Värvikonsistents SDCM: Algväärtus: 6

-Valgustugevuse jaotus:

- aigalduskõrgus: L605 S: 2 m

-Hämaruse seadmine: L605 S: 10 - 2000 lx

- Öövalgustus: L605 S: 10 %

- Aja seadmine: L605 S: 5 sek - 15 min

-Ümbrustemperatuur:

$$ - 1 0 ^ {\circ} \mathrm{Ckuni} + 4 0 ^ {\circ} \mathrm{C} $$

- Kaitseliik: IP 44

- Kaitseklass:

-Energiatõhususklass:

Antud toode sisaldab

energiatõhususklassi „E“ valgusallikat.

4. Montaaž

Oht elektrilöögi töttu!

Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.
• Kontrollige pingetestriga pingevabadust.
• Tehke kindlaks, et pingetoide jääb katkestatuks.

Materiaalsete kahjude oht!

Ühendusjuhtmete omavaheline äravahetamine vöib lühise pöhjustada.

• Identifitseerige ühendusjuhtmed.
• Ühendusjuhtmed uuesti ühendada.

Paigalduse ettevalmistus

• Kontrollige köiki koostedetaile kahjustuste suhtes. Ärge võtke toodet kahjustuste korral käiku.
• Valige sobiv paigalduskoht. -Arvestada tööraadiust. (joon. 4.1) -Arvestada liikumise tuvastamist. (joon. 4.2/4.3)

-Vibratsioonivaba.

-Tuvastuspiirkond on takistustest vaba.

-Ei ole plahvatusohtlik piirkond.

-Ei ole kergesti süttiv pind.

Montaažisammud

• Kontrollida, et pingetoide on välja lülitatud. (joon. 3.8)
  • Keerake lukustuskruvi lahti (joon. 4.4)
• Seade eraldada seinahoidikust, selleks vajutada fikseerimisnuppu. (joon. 4.4)
  • Märgistage puurimisavad. (joon. 4.5)
• Puurige avad (∅ 6) ja pange tüüblid sisse. (joon. 4.6)
• Keerake seinahoidik kinni. (joon. 4.7)
• Ühenduskaabel ühendada vastavalt elektriskeemile. (joon. 4.8/3.8)
• Asetage seade seinahoidikule (joon. 4.9)
• Keerake kinnituskruvid kinni. (joon. 4.9)
  • Lülitage voolutoide sisse. (joon. 4.9)

Seade on töövalmis. Vajadusel saate seadeid ja tuvastuspiirkonda muuta.

→ "5. Kasutamine"

5. Kasutamine L 605 S

Tehaseseadistused

-Aja seadmine: 5 sekundit

-Hämaruse seadmine: päevavalgusrežiim

-Programmi seadmine: Programm 1

Aja seadmine (joon. 5.1)

Aega (väljalülitusviivitust) on võimalik seadistada astmeteta alates umbes 5 sekundist kuni max 15 minutini. lga tuvastatud liikumine lülitab tule taas sisse.

Hämaruse seadmine (joon. 5.1)

Rakendumisheledust (hämardumine) on võimalik seadistada astmeteta vahemikus 10 kuni 2000 lx.

• Päevavalgusrežiim (sõltub heledusest)
• € Hämarusrežiim (u 10 lx)

Programmi seadistamine (program-mid 1–4) (joon. 5.1)

-Valguse maheda sisselülitusega lülitub valgus sisse aeglaselt, kuni saavutab 100% valgusvõimsusest, väljalülitumisel lülitub valgus aeglaselt välja.
-Öövalgustus on umbes 10% valgusvõimsusega öine pidevvalgustus. Tuvastuspiirkonnas tuvastatud liikumise korral lülitub valgustus 100% valgustusvõimsusele. Seejärel lülitub seade taas öövalgustusele.

– Valguse mahe sisselülitamine.
-Öövalgustus puudub.

– Valguse mahe sisselülitamine.
-Öövalgustus SEES alates seadistatud rakendumisheledusest kuni keskööni.

Seadmesse ei ole integreeritud kella.

Keskööd arvestatakse hämarusfaasi pik- kuse järgi. Möõtmisfaasis ei tohi pinge juurdevoolu katkestada.

-Esimesel ööl on öövalgustus täielikult aktiivne. Väärtused salvestatakse vörgukatkestuskindlalt.
-Väärtused määratakse kindlaks mitme öö vältel.

Programm 3 Mugavusprogramm

• Valguse mahe sisselülitamine.
  -Öövalgustus on SEES kogu öö alates seadistatud rakendumisheledusest.

Programm 4 Nightmatic-programm

– Valguse mahe sisselülitamine.
-Öövalgustus puudub.
-Liikumisanalüüs puudub.

Kahaneva rakendumisheleduse korral lülitub valgusvõimsus 100%-le.

Pidevvalgustusrežiim (joon. 5.2)

Püsivalgustusrežiimi korral põleb seade neli tundi. Lõpuks lülitub see andurire-žiimile. Püsivalgustusrežiimi lülitatakse võrgulülitiga (vajutada umbes 0,2 kuni 1,0 sekundit).

• Aktiveerimine:

$$ 2 \times \text { VÄLJAS ja } 2 \times \text { SEES }. $$

- Inaktiveerimine:

$$ 1 \times \text { VÄLJAS ja } 1 \times \text { SEES }. $$

Jälgitava ala kohaldamine

Valelülituste vältimiseks või ohukohtade eesmärgipäraseks jälgimiseks saab tuvastuspiirkonda piirata kattekilega. Kattekile kleebitakse andurimoodulile.

-Tuvastuspiirkonna maksimaalse ulatuse piiramine pealmise kattekilega. (joon. 5.3)

-Horisontaalse tuvastuspiirkonna piiramine kohandatud kattekile segmentidega. (joon. 5.4/5.5)

6. Puhastamine ja hoolitsus

Oht elektrilöögi töttu!

Elektrit juhtivate osade kokkupuude vee-ga võib põhjustada elektrišokki, põletusi või surma.

- Ärge märgpuhastage lampe.

Materiaalsete kahjude oht!

Valede puhastusvahendite töttu võib valgusti kahjustada saada.

• Kontrollige pealispinna taluvust puhastusvahendi suhtes.
• Puhastage lampe pehme lapi ja pehmetoimelise puhastusvahendiga.

Tähtis: Tööseade pole väljavahetatav.

230V LED

7. Törgete körvaldamine

Seade ei lülitu sisse.

-Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.
  • Vahetage rikkis kaitse välja.

- Juhe katkenud.

- Kontrollige juhet pingetestriga.

–Lühis vörgutoitejuhtmes.

- Kontrollige ühendusi

- Seadistage uuesti rakendumis-heledus.

-Valgusallikas on rikkis.

- Valgusallikas ei ole vahetatav. Seade täielikult välja vahetada.

Seade ei lülitu välja.

-Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.
  • Vajadusel piirata tuvastuspiirkonda.

-Öövalgustus valitud.

- Valida ilma öövalgustuseta programm.

Valgusti lülitub ilma nähtava liikumi- seta sisse.

-Valgusti pole raputusvabalt montee-ritud.

• Monteerige korpus tugevasti külge.

–Liikumine toimus, kuid jälgija ei tuvastanud seda (liikumine seina taga, väikse objekti liikumine val-gustite vahetus läheduses jne).

- Kontrollige tuvastuspiirkonda.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektrooni-kaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendami-sele rahvusvahelises õiguses tuleb ka-sutuskõlbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisviga-dest tulenevad puudused, garantiijuh-tumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsit-semise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.

Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus:

Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast.

3 AASTAT TOOTJA GARANTIID
