KULLANIM KILAVUZU L 605 S STEINEL

TR . . . 67 Yazılı talimatlara uyunuz!

1. Bu doküman hakkında

-Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

-Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır. Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kilavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

–Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

-Şebeke gerilimindeki çalışmalar, uzman teknik personel tarafından yapılmalıdır.

-Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. DE: VDE 0100,

AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Sadece orijinal yedek parçalar kullanın.

-Onarımlar, uzman atölyeler tarafından yapılmalıdır.

3. L 605 S, L 605

Amacına uygun kullanım

-Sensörlü LED lamba, iç ve dış me-kanda duvara montaj için uygundur.
–Sensörlü modeller (S modelleri), ilave olarak hareketi algılayan bir kızilötesi sensörü içermektedir.

Amacına uygun olmayan kullanım

-Sensörlü LED projektör, kısılabilir değildir.

Kısılabilir değil

Hareket algılaması çalışma prensibi

-Kizilötesi sensörü, hareket eden vücutlardan (insanlar, hayvanlar, vb.) yayılan ısı radyasyonunu algılar.
-Bu ısı radyasyonu, elektronik forma dönüştürülür ve LED lambayı otomatik olarak çalıştırır.
-Cihazı hareket yönünün yan tarafına monte ederek en güvenli hareket algılama.
-Doğrudan cihazın üzerine doğru yüründüğünde menzil kısıtlanır.
-Engeller (örn. ağaçlar, duvarlar) sensörün görüşünü engeller.
-Engeller (örn. duvarlar veya camlar) nedeniyle ısı radyasyonu algılanmaz, bu durumda hiçbir çalıştırma işlemi yapılmaz.
-Hava koşullarından dolayı ani sıcaklık değişiklikleri, ısı kaynaklarında farklılık oluşturmaz.

Teslimat kapsamı (Şek. 3.1, 3.2)

Ürünün boyutları (Şek. 3.3, 3.4)

Ürüne genel bakış (Şek. 3.5, 3.6)

A LED lamba
B Mandal
C Bağlantı terminali

D Duvar tutucusu
E Sensör ünitesi (sadece S)
F Zaman ayarı (sadece S)
G Alacakaranlık ayarı (sadece S)
H Program ayarı (sadece S)

Işık şiddeti dağılımı (Şek. 3.7)

Devre şeması (Şek. 3.8)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahve-rengi veya gri)

N = Nötr hattı (genellikle mavi)

= Topraklama hattı (yeşil/sarı)

Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

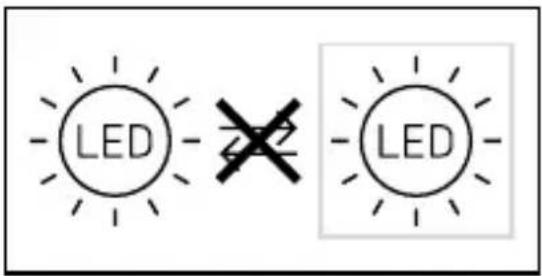

Önemli: Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (ör. kullanım ömrü sona erDİğinde) lambanın tamamının yenilenmesi gerekir.

LED LED

Teknik özellikler

-Boyutlar (Y × G × D):

$$ 2 6 0 \times 7 8 \times 1 3 1 m m $$

-Elektrik bağlantısı:

$$ 2 2 0 - 2 4 0 \mathrm{V}, 5 0 / 6 0 \mathrm{Hz} $$

-Güç tüketimi (P _en ): 11,3 W

-Hazır bekleme (P _sb ) (sensör):

$$ L 6 0 5 S: 0, 5 0 W $$

-lşik akımı: 729 lm

-Verim: 64,5 lm/W

- Renk sıcaklığı: 3.000 K (sicak beyaz)

-Renksel geriverim indeksi: R_a = 82

-Ortalama nominal kullanım ömrü: L70B50 25°C sıcaklıkta: 36.000 saat

-SDCM renk tutarliliği:

Başlangıç değeri: 6

-İşık şiddeti dağılımı:

-Sensör teknolojisi:

L605 S: Pasif kızilötesi

- Kapsama açısı: L605 S: 180°

-Algilama menzili:

L605 S: 10 m teğetsel

- Montaj yüksekliği: L605 S: 2 m

-Alacakaranlık ayarı:

L605 S: 10 - 2000 Lux

- Gece ışığı: L605 S: 10 %

- Zaman ayari: L605 S: 5 sn - 15 dak

- Ortam sıcaklığı: -10 °C ila +40 °C

- Koruma türü: IP 44

- Koruma sınıfı:

- Enerji verimliliği sınıfı:

Bu ürün, enerji verimliliği sınıfı "E" olan bir ışık kaynağı içerir.

4. Montaj

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve gerilim beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Gerilim beslemesinin kesik kalacağından emin olun.

Maddi hasar tehlikesi!

Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.
• Bağlantı tesisatlarını yeniden bağlayın.

Montaj hazırlığı

- Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletme almayın.

• Uygun montaj yerini seçin.
  -Erişim menzilini göz önüne alarak. (Şek. 4.1)
  -Hareketlerin algılanmasını göz önüne alarak. (Şek. 4.2/4.3)
  -Titreşimsiz.
  -Kapsama alanında engeller yok.
  -Patlama tehlikesi olmayan bölgelerde.
  -Kolay tutuşmayan yüzeylerin üzerinde.

Montaj adımları

• Elektrik beslemesinin kapatıldığı n kontrol edin. (Şek. 3.8)
• Emniyet vidasını çözün. (Şek. 4.4)
• Cihazı duvar tutucusundan ayırın, bunun için mandala bastırın. (Şek. 4.4)
• Delik yerlerini işaretleyin. (Şek. 4.5)
• Delikleri delin (∅ 6) ve dübelleri yerleştirin. (Şek. 4.6)
• Duvar tutucusunu vidalayın. (Şek. 4.7)
• Bağlantı kablosunu devre şemasına göre bağlayın. (Şek. 4.8/3.8)
• Cihazı duvar tutucusuna oturtun. (Şek. 4.9)
• Emniyet vidasii sıkın. (Şek. 4.9)
• Elektrik beslemesini açın. (Şek. 4.9)

Cihaz çalışmaya hazırlır. Gerektiğinde, ayarlar ve kapsama alanı değiştirilebilir.

→ "5. Tüketim"

5. L 605 S'in kullanımı

Fabrika ayarları

-Zaman ayarı: 5 saniye
-Alacakaranlık ayarı: Gün ışığı işletimi
-Program ayari: Program 1

Zaman ayarı (Şek. 5.1)

Süre (kapatma gecikmesi), yak. 5 saniye ile maks. 15 dakika arasında kademesiz olarak ayarlanabilir. Algılanan her hareketle birlikte ışık yeniden açılır.

Alacakaranlık ayarı (Şek. 5.1)

Devreye girme parlaklığı (alacakaranlık), yak. 10 ile 2000 Lux arasında kademesiz olarak ayarlanabilir.

• Gün ışığı işletimi (parlaklıktan bağımsız)
• Alacakaranlık işletimi, (yak. 10 Lux)

Program ayarı (Program 1-4) (Şek. 5.1)

-Yumuşak ışık başlatma halinde, ışık açıldığında yavaşça % 100 ışık gücü-ne getirilir ve kapatıldığında, hemen sönmez ve yavaşça kapanır.
-Gece ışığı, yak. % 10 ışık gücüyle bir sürekli gece aydınlatmasıdır. Kapsama alanında hareket algılan-ması halinde ışık, % 100 ışık gücüne getirilir. Ardından cihaz, tekrar gece ışığında çalıştırılır.

Program 1

Standart program

-Yumuşak ışık başlatma.
-Gece ışığı yok.

Program 2

Konforlu tasarruf programı

-Yumuşak ışık başlatma.
-Gece ışığı, ayarlanan devreye girme parlaklığından gece yarısına kadar AÇIK.

Cihazda entegre bir saat yoktur. Gece yarısı, karanlık aşamalarının uzunluğuna bağlı olarak belirlenir. Ölçüm aşamasında, gerilim beslemesinin kesilmeyeceğinden emin olun.

-İlk gece boyunca gece ışığı, komple aktif durumdadır. Değerler, elektrik kesintisinden etkilenmeden kaydedilir. -Değerler birkaç gece boyunca belirlenir.

Program 3 Konfor programı

-Yumuşak ışık başlatma. -Gece ışığı, ayarlanan devreye girme parlaklığından itibaren tüm gece AÇIK.

-Yumuşak ışık başlatma. -Gece ışığı yok. -Hareket değerlendirme yok.

Devreye girme parlaklığının altına düşülmesi halinde ışık, % 100 ışık gücüne getirilir.

Sürekli ışık işletimi (Şek. 5.2)

Sürekli ışık işletiminde cihaz 4 saat çalışır. Ardından, tekrar sensörlü işletme geçer. Sürekli ışık işletimi, elektrik anah-tarı üzerinden çalıştırılır (0,2 ile 1,0 saniye arasında basılarak).

• Etkinleştirme: 2 × KAPALI ve 2 × AÇIK.
• Devreden çıkarma: 1 × KAPALI ve 1 × AÇIK.

Kapsama alanı ayarı

Hatalı çalışmaları engellemek veya tehlike yerlerini hedeflenen şekilde izlemek için, kapsama alanı örtücü folyo ile sınırlandırılabilir. Örtücü folyo, sensör ünitesinin üzerine yapılılır. -Kapsama alanının maks. erişim menzilini üst örtücü folyo ile sınırlama. (Şek. 5.3)

-Yatay kapsama alanını, kesilmiş örtücü folyo segmentleri ile sınırlama. (Şek. 5.4/5.5)

6. Temizlik ve koruyucu bakım

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Lambada ıslak temizlik yapmayın.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, lamba zarar görebilir.

• Yüzeyin temizlik maddelerine karşı direncini kontrol edin.
• Lambayı, bir bez ve az miktarda deterjanla temizleyin.

Önemli: İşletim cihazı değiştirilemez.

230V LED

7. Sorun giderme

Cihaz devreye girmiyor.

-Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.

-Kablo kopuk.

- Kabloyu avometre ile gözden geçirin.

-Elektrik kablosunda kısa devre.

- Bağlantıları gözden geçirin.

–Elektrik anahtarı kapalı.

- Elektrik anahtarını çalıştırın.

-Alacakaranlık ayarı yanlış seçilmiş.

- Devreye girme parlaklığını yeniden ayarlayın.

-İşık kaynağı arızalı.

- Işık kaynağı değiştirilemez. Cihazı komple değiştirin.

Cihaz kapanmıyor.

-Kapsama alanında sürekli hareket var.

- Kapsama alanını kontrol edin.

- Gerektiğinde, kapsama alanını sınırlayın.

-Gece ışığı seçilmiş.

- Gece ışığı olmayan programa ayarlayın.

Cihaz, hareket algılanmaksızın çalışıyor.

–Lamba titreşimsiz ortamda monte edilmemiş.

• Gövdeyi sıkı monte edin.

-Hareket mevcut, ancak izleyici tara-findan algılanmıyor (örn. duvar arka-sında hareket, cihazın çok yakınında küçük bir objenin hareketi).

- Kapsama alanını kontrol edin.

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılama-yacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir.

Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz.

Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır.

Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fışı veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.
