BEDIENUNGSANLEITUNG L 605 S STEINEL

1. Zu diesem Dokument

–Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

-Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.
• Sicherheitshinweise befolgen.
• Zugänglich aufbewahren.

-Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

-Arbeit an Netzspannung ist durch qualifiziertes Fachpersonal durchzuführen.
-Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
–Nur Original-Ersatzteile verwenden.
-Reparaturen sind durch Fachwerkstätten durchzuführen.

3. L 605 S, L 605

Bestimmungsgemäßer Gebrauch

-LED-Sensor-Leuchte für Wandmontage im Innen- und Außenbereich.
–Die Sensorvarianten (S-Varianten) enthalten zusätzlich einen Infrarotsensor zur Bewegungserkennung.

Nicht bestimmungsgemäße Verwendung

-Der Sensor-LED-Strahler ist nicht dimmbar.

Nicht dimmbar

Funktionsprinzip Bewegungs- erkennung

-Der Infrarot-Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z. B. Menschen, Tieren).
-Die Wärmestrahlung wird elektronisch umgesetzt und schaltet die LED-Leuchte automatisch ein.
–Sicherste Bewegungserfassung durch Montage des Geräts seitlich zur Gehrichtung.
–Die Reichweite ist eingeschränkt, wenn direkt auf das Gerät zugegan-gen wird.
-Hindernisse (z. B. Bäume, Mauern) behindern die Sicht des Sensors.
–Durch Hindernisse (z. B. Mauern oder Glasscheiben) wird keine Wärmestrahlung erkannt, es erfolgt keine Schaltung.
-Plötzliche Temperaturschwankungen durch Wettereinflüsse werden nicht von Wärmequellen unterschieden.

Lieferumfang (Abb. 3.1, 3.2)

Produktmaße (Abb. 3.3, 3.4)

Produktübersicht (Abb. 3.5, 3.6)

A LED-Leuchte
B Verrastung
C Anschlussklemme
D Wandhalter
E Sensoreinheit (nur S)
F Zeiteinstellung (nur S)
G Dämmerungseinstellung (nur S)
H Programmeinstellung (nur S)

Lichtstärkeverteilung (Abb. 3.7)

Schaltplan (Abb. 3.8)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

12 = Schutzleiter (grün/gelb)

In die Netzzuleitung kann ein Netz- schalter zum Ein- und Ausschalten installiert werden.

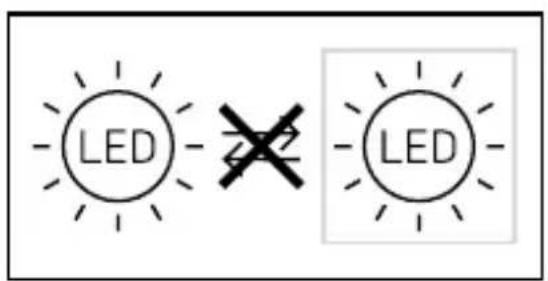

Wichtig: Die Lichtquelle dieser Leuchte ist nicht wechselbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer, ist die komplette Leuchte zu ersetzten.

LED LED

Technische Daten

-Abmessungen (H × B × T):

$$ 2 6 0 \times 7 8 \times 1 3 1 m m $$

- Netzanschluss: 220 - 240 V, 50/60 Hz

-Leistungsaufnahme (P _on ): 11,3 W

-Standby (P _sb ) (Sensor):

L605 S: 0,50 W

- Lichtstrom: 729 lm

- Effizienz: 64,5 lm/W

- Farbtemperatur: 3.000 K (warmweiß)

- Farbwiedergabe-Index: R_a = 82

-Mittlere Bemessungslebensdauer:

L70B50 at 25°C: 36.000 Std.

– Farbkonsistenz SDCM: Anfangswert: 6

-Lichtstärkeverteilung:

L605 S: Passiv-Infrarot

– Erfassungswinkel: L605 S: 180°

- Erfassungsreichweite:

L605 S:10 m tangential

- Montagehöhe: 2 m

- Dämmerungseinstellung:

L605 S: 10 - 2.000 Lux

- Nachtlicht: L605 S: 10 %

- Zeiteinstellung: L605 S: 5 sek - 15 min

-Umgebungstemperatur:

-10 °C bis +40 °C

- Schutzart: IP 44

- Schutzklasse:

-Energieeffizienzklasse:

Dieses Produkt enthält eine Lichtquelle der Energieeffzienzklasse „E“.

4. Montage

Gefahr durch elektrischen Strom!

Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungszufuhr unterbrechen.
• Spannungsfreiheit mit Spannungsprüfer kontrollieren.

- Sicherstellen, dass die Spannungszufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.
• Anschlussleitungen neu verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort auswählen.

-Unter Berücksichtigung der Reichweite. (Abb. 4.1)
-Unter Berücksichtigung der Bewegungserfassung. (Abb. 4.2/4.3)
-Erschütterungsfrei.
-Erfassungsbereich frei von Hindernissen.
–Nicht in explosionsgefährdeten Bereichen.
–Nicht auf leicht entflammbaren Oberflächen.

Montageschritte

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist. (Abb. 3.8)
• Sicherungsschraube lösen. (Abb. 4.4)
• Gerät vom Wandhalter trennen, dazu die Verrastung drücken. (Abb. 4.4)
  • Bohrlöcher anzeichnen. (Abb. 4.5)
• Löcher bohren (ø 6) und Dübel einsetzen. (Abb. 4.6)
  • Wandhalter festschrauben. (Abb. 4.7)
• Anschlusskabel laut Schaltplan anschließen. (Abb. 4.8/3.8)
• Gerät auf den Wandhalter aufsetzen. (Abb. 4.9)
• Sicherungsschraube festziehen. (Abb. 4.9)
• Stromversorgung einschalten. (Abb. 4.9)

Das Gerät ist betriebsbereit. Bei Bedarf können Einstellungen und Erfassungsbereich verändert werden.

→ "5. Gebrauch L 605 S"

5. Gebrauch L 605 S

Werkseinstellungen

-Zeiteinstellung: 5 Sekunden
-Dämmerungseinstellung: Tageslichtbetrieb
-Programmeinstellung: Programm 1

Zeiteinstellung (Abb. 5.1)

Die Zeit (Ausschaltverzögerung) kann stufenlos von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein.

Dämmerungseinstellung (Abb. 5.1)

Die Ansprechhelligkeit (Dämmerung) kann stufenlos von ca. 10 bis 2000 Lux eingestellt werden.

• Tageslichtbetrieb (helligkeitsunabhängig)
• € Dämmerungs betrieb (ca. 10 Lux)

Programmeinstellung (Programm 1-4) (Abb. 5.1)

-Beim Soft-Lichtstart wird das Licht beim Einschalten langsam bis 100 % Lichtleistung hochgeregelt, beim Ausschalten langsam heruntergeregelt.
–Nachtlicht ist eine nächtliche Dauerbeleuchtung mit ca. 10 % Lichtleistung. Bei Bewegung im Erfassungsbereich wird das Licht auf 100 % Lichtleistung geschaltet. Danach schaltet das Gerät wieder auf Nachtlicht.

Programm 1 Standardprogramm

-Soft-Lichtstart.

-Kein Nachtlicht.

Programm 2 Komfort-Sparprogramm

-Soft-Lichtstart.

–Nachtlicht AN ab eingestellter Ansprechhelligkeit bis Mitte der Nacht.

Im Gerät ist keine Uhr integriert. Die Mitte der Nacht wird über die Länge der Dunkelphasen ermittelt. In der Einmessphase darf die Spannungs zufuhr nicht unterbrochen werden.

–Während der ersten Nacht ist das Nachtlicht komplett aktiv. Die Werte werden netzausfallsicher gespeichert. –Die Werte werden über mehrere Nächte ermittelt.

Programm 3 Komfortprogramm

-Soft-Lichtstart.

–Nachtlicht die ganze Nacht AN ab eingestellter Ansprechhelligkeit.

Programm 4 Nightmatic-Programm

-Soft-Lichtstart.

-Kein Nachtlicht.

-KeineBewegungsauswertung.

Bei unterschrittener Ansprechhelligkeit wird das Licht auf 100 % Lichtleistung geschaltet.

Dauerlichtbetrieb (Abb. 5.2)

Im Dauerlichtbetrieb leuchtet das Gerät 4 Stunden. Anschließend geht es in den Sensorbetrieb über. Der Dauerlichtbetrieb wird über den Netzschalter (Drücken innerhalb von 0,2 bis 1,0 Sekunden)geschaltet.

• Aktivieren: 2 × AUS und 2 × AN.
• Deaktivieren: 1 × AUS und 1 × AN.

Justierung Erfassungsbereich

Um Fehlschaltungen auszuschließen oder Gefahrenstellen gezielt zu überwachen, kann der Erfassungsbereich mit Abdeckfolie eingeschränkt werden. Die Abdeckfolie wird auf die Sensoreinheit aufgeklebt.

-Einschränken der max. Reichweite des Erfassungsbereiches mit der oberen Abdeckfolie. (Abb. 5.3)
-Einschränken des horizontalen Erfassungsbereichs mit zugeschnittenen Abdeckfoliensegmenten. (Abb. 5.4/5.5)

6. Reinigung und Pflege

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Leuchte nicht nass reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann die Leuchte beschädigt werden.

• Verträglichkeit der Reinigungsmittel mit der Oberfläche prüfen.
• Leuchte mit einem Tuch und einem milden Reiniger reinigen.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

230V LED

7. Störungsbehebung

Gerät schaltet nicht ein.

–Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  • Defekte Sicherung austauschen.

-Leitung unterbrochen.

- Leitung mit Spannungsprüfer überprüfen.

-Kurzschluss in der Netzzuleitung.

- Anschlüsse überprüfen.

-Netzschalter aus.

- Netzschalter einschalten.

-Dämmerungseinstellung falsch gewählt.

- Ansprechhelligkeit neu einstellen.

-Lichtquelle defekt.

• Die Lichtquelle ist nicht wechselbar. Gerät komplett ersetzen.

Gerät schaltet nicht aus.

-Dauernde Bewegung im Erfassungs-bereich.

- Erfassungsbereich kontrollieren.

- Bei Bedarf den Erfassungsbereich einschränken.

-Nachtlicht gewählt.

- Programm ohne Nachtlicht einstellen.

Gerät schaltet ohne erkennbare Bewegung ein.

-Leuchte nicht erschütterungsfrei montiert.

• Gehäuse fest montieren.

-Bewegung liegt vor, wird jedoch vom Beobachter nicht erkannt (z. B. Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Gerätenähe).

- Erfassungsbereich kontrollieren.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Wir beglückwünschen Sie zum Kauf Ihres STEINEL- Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel ( nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises ), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbe-

stimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantieausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungs-hinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.

Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

3 JAHRE HERSTELLER GARANTIE
