L 605 S - Apgaismojums STEINEL - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA L 605 S STEINEL

LV . . . 117 Pievērsiet uzmanību teksta daļai!

-Autortiesības ir aizsargātas. Pārpubli- cēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

-Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

-Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskarša-nās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.
-Darbu ar elektrotīkla spriegumu jāveic profesionāli kvalificētam personālam.
–Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekš-rakstu prasības (piem., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Izmantojiet tikai oriğinālās detaļas.
-Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

3. L 605 S, L 605

Pareiza lietošana

-LED lampa ar sensoru montāžai pie sienas telpās un ārpus telpām.
-Sensora variantiem (S variantiem) papildus ir infrasarkanais sensors kustību atpazīšanai.

Noteikumiem neatbilstoša lietošana

-LED prožektoram ar sensoru nav iespējams mainīt gaišumu.

Nav iespējams mainīt gaišumu

Kustību atpazīšanas darbības princips

-lebūvētais infrasarkanais sensors uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu.
-Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automātiski ieslēdz LED gaismekli.
-Droša kustības uztvere, uzmontējot ierīci sāniski pret iešanas virzienu.
-Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.
-Škēršli (piem., koki, mūri) aizsedz sensora skatu.
-Caur škēršliem (piem., sienām vai stiklu) termiskais starojums netiek uz- tverts, tātad – gaisma ieslēgta netiek.
-Pēkšnas temperatūras izmaiņas laikapstākļu ietekmē siltuma avoti neatšķir.

Piegādes apjoms (3.1, 3.2 att.)

Produkta izmēri (3.3, 3.4 att.)

Informācija par preci (3.5, 3.6 att.)

A LED diožu lampas
B Fiksators
C Pieslēguma aizspiednis

D Sienas stiprinājums
E Sensora vieniba (tikai S)
F Laika iestatīšana (tikai S)
G Krēslas iestatīšana (tikai S)
H Programmu iestatīšana (tikai S)

Gaišuma dalijums (3.7. att.)

Slēgumu plāns (3.8 att.)

Tikla pievadvadu veido 3 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

= zemējums (za|š/dzeltens)

Tīkla pievadvadā var iemontēt tīkla slēdzi, kas paredzēts ieslēgšanai un izslēgšanai.

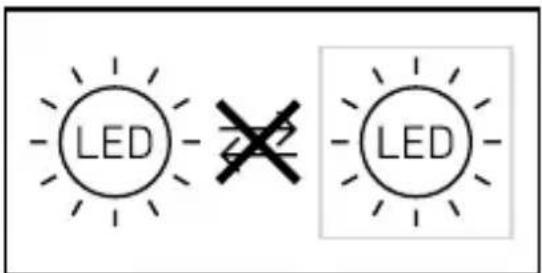

Svarīgi: Šīs lampas gaismas avots nav nomaināms; ja gaismas avots jānomaina (piemēram, beidzoties tā kalpošanas laikam) jānomaina visa lampa.

LED LED

Tehniskie dati

-Izmēri (A × P × Dz): 260 × 78 × 131 mm

-Barošanas spriegums: 220 - 240 V, 50/60 Hz

-Jaudas patērinš (P _on ): 11,3 W

-Gaidišanas režimā (P _sb ) (sensors): L605 S: 0,50 W

- Gaismas plūsma: 729 lm

- Krāsas temperatūra: 3000 K (silti balta)

- Krāsu atveidošanas indekss: R_a=82

–Vidējais projektētais darbmūžs: L70B50 pie 25°C: 36 000 stundas

-Krāsu konsekvence (SDCM): sākuma vērtība: 6

-Gaišuma dalijums:

-Uztveres sniedzamība:

L605 S: 10 m tangenciāli

- Montāžas augstums: L605 S: 2 m

-Krēslas sliekšna iestatīšana:

L605 S: 10 - 2000 luksi

Nakts apgaismojums: L605 S: 10 %

-Laika iestatišana:

L605 S: 5 sek - 15 min

- Vides temperatūra:

-10 °C lidz +40 °C

- Aizsardzības veids: IP 44

– Aizsardzības klase:

Šis izstrādājums satur „E“ energoefektivitātes klases gaismas avotu.

4. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pärliecinieties, ka sprieguma padeve paliek pärtraukta.

Bojājumu risks!

Pieslēguma kabeļu sajaukšana var izraisīt īssavienojumu.

- No jauna savienojiet pieslēguma kabelus.

Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.
• Izvēlieties piemērotu montāžas vietu.

– Nemiet vērā sniedzamību. (4.1 att.)

-Νemiet vērā kustību uztveri.

(4.2/4.3 att.)

–Izvairieties no vibrācijas.
-Uztveres laukā nav škēršli.
-Gaismekli nedrīkst montēt sprā-dzienbīstamās zonās.
-Nemontējiet ierīci pie viegli uzlies-mojošām virsmām.

Montāžas soli

• Pārbaudiet, lai strāas pievade būtu pārtraukta. (3.8 att.)
• Atskrūvējiet drošības skrūvi. (4.4 att.)
• Lai nonemtu ierīci no sienas turētāja, nospiediet fiksatoru. (4.4 att.)
• Atzīmējiet urbuma vietas. (4.5 att.)
• Izurbiet caurumus (∅ 6) un ievietojiet dibelus (4.6 att.)
• Pieskrūvējiet sienas stiprinājumu. (4.7 att.)
• Pievienojiet pieslēguma kabeli saska- nā ar slēgumu plānu. (4.8/3.8 att.)
• Uzlieciet gaismekli uz snieas turētāja (4.9 att.)
• Pievelciet drošības skrūvi. (4.9 att.)
  • leslēdziet elektrības apgādi. (4.9 att.)

lerīce gatava darbam. Vajadzības gadī-jumā ir iespējams mainīt iestatījumus un uztveres zonu.

→ "5. Lietošana"

5. L 605 S lietošana

Rūpnīcas iestatījumi

–Laika iestatijums: 5 sekundes
-Aptumšojuma iestatīšana: Dienasgaismas režīms
-Programmu iestatīšana:

1. programma

Laika iestatijums (5.1 att.)

Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 15 min. Katra uztverta kustība no jauna ieslēdz gaismu.

Krēslas sliekšņa iestatījums (5.1 att.)

Vēlamo sensora reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 10 līdz 2000 luksiem.

• Dienasgaismas režīms (atkarībā no apgaismojuma)
• € Krēslošanas režīms (apm. 10 luksi)

Programmu iestatišana: (1-4 programma) (5.1 att.)

-Pakāpeniskā starta gadījumā, ieslē-dzot gaismu, gaismas jauda pakāpeniski tiek paaugstināta līdz 100%. Tas pats notiek gaismekli izslēdzot - tas pakāpeniski izdziest.
-Nakts gaisma ir ilgstošs nakts apgaismojumu ar aptuveni 10% apgaismojuma jaudas. Kustības gadījumā uztveršanas zonā gaisma tiek ieslēgta ar 100% jaudu. Pēc tam gaismeklis ieslēdzas nakts gaismas režīmā.

● 1. programma off Standarta programma

-Pakāpeniska apgaismojuma ieslēgšana.
-Nav nakts apgaismojums.

2. programma Komforta taupības programma

-Pakāpeniska apgaismojuma ieslēgšana.
-No iestatīta reakcijas sliekšņa nakts gaisma IESL. Ūdz nakts vidum.

lerīcē nav integrēts pulkstenis. Nakts vidus tiek noteikts pēc tumsas fāzes ilguma. Mērījuma fāzē sprieguma pade-ve nedrīkst tikt pārtraukta.

-Pirmajā naktī pamata apgaismojums ir pilnībā aktīvs. Rādītāji tiek saglabāti tā, lai tie saglabātos arī strāvas padeves pārtraukuma gadījumā. -Vērtības tiek noskaidotas vairākās naktīs.

3. programma Komforta pogramma

-Pakāpeniska apgaismojuma ieslēgšana. -No iestatīta reakcijas sliekšņa nakts gaisma IESL. visu nakti.

4. programma NM Nightmatic programma

-Pakāpeniska apgaismojuma ieslēgšana. -Nav nakts apgaismojums. -Bez kustības izvērtēšanas.

Nesasniedzot reakcijas gaišumu, gaisma tiek ieslēgta ar 100% jaudu.

Ilgstoša apgaismojuma režims (5.2 att.)

llgstoša apgaismojuma režimā ierīce spīd 4 stundas. Beigās gaismeklis automātiski pāriet uz sensora režimu. llgstošā apgaismojuma režīms tiek ie-slēgts ar tīkla slēzi (0,2 līdz 1,0 sekunžu laikā jānospiež). - Aktivēt: 2 x IZSL. un 2 x IESL. - Deaktivēt: 1 x IZSL. un 1 x IESL.

Uztveres zonas justēšana

Lai izslēgtu nepareizu slēgšanos vai pārraudzītu bīstamas vietas, uztveres zonu var ierobežot ar nosegfoliju. Nosegfolija tiek uzlīmēta uz sensorvienības.

-Maks. sniedzamības ierobežošanas ar augšējo nosegfoliju. (5.3 att.) -Horizontālās uztveres zonas ierobežošana ar atbilstoši piegrieztiem nosegfolijas segmentiem. (5.4/5.5 att.)

6. Tīrīšana un kopšana

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām da- lām var izraisīt šoku, apdegumus vai nāvi.

• Gaismekli nedrikst tīrīt ar mitru.

Bojājumu risks!

Gaismekli var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Pārbaudiet, vai virsma iztur tīrīšanas līdzekli.
• Gaismekli tīriet ar mīkstu drānu un maigu tīrītāju.

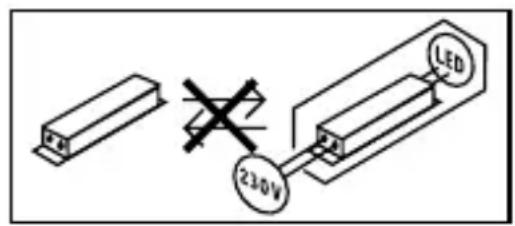

Svarīgi: Darbības ierīci nav iespējams nomainīt.

210V LED

7. Traucējumu novēršana

Ierīce neieslēdzas.

-Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

-Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri

-īssavienojums tīkla pievadvadā.

- Pārbaudiet pieslēgumus.

-lzslēgts tīkla slēdzis

- leslēdziet tīkla slēdzi.

-Krēslas sliekšņa iestatījums izvēlēts nepareizi.

- lestatiet reakcijas slieksni no jauna.

-Gaismas avots ir bojāts.

- Gaismas avots nav nomaināms. Nomainiet visu ierīci.

lerīce neizslēdzas.

-Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.
• Pie vajadzības ierobežojiet uztveres zonu.

–Izvēlēts nakts apgaismojums.

- lestatiet programmu bez nakts apgaismojuma.

Gaismeklis ieslēdzas bez redzamas kustības.

-Gaismeklis nav uzmontēts tā, lai tas nevibrētu.

• Stingri uzmontējiet korpusu.

-Bija kustība, taču novērotājs to ne-atpazina (piwem., kustība aiz sienas, neliela objekta kustība tiešā lampas tuvumā utt.)

- Pārbaudiet uztveršanas zonu.

8. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver evī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā.

Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodalai.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

3 GADU RAŽOTĀJA GARANTIJA
