BRUGSANVISNING L 605 S STEINEL

DK . . . 47 Følg de skriftlige instruktioner!

FI .... 52 Huomioi tekstiosa!

NO ... 57 Se tekstdelen!

-Nattljus har valts.

1. Om dette dokument

–Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.

-Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne brugsanvisning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs brugsanvisningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.
• Opbevar brugsanvisningen, så der er adgang til den.

-Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

-Arbejde på netspænding skal udføres af kvalificeret fagpersonale.

-Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

-Brug kun originale reservedele.

-Reparationer skal udføres af autoriserede værksteder.

3. L 605 S, L 605

Korrekt anvendelse

-LED-sensor-lys til indendørs og udendørs vægmontering.
–Sensorvarianterne (S-varianter) har desuden en infrarødsensor til bevægelsesregistrering.

Forkert anvendelse

-Sensor-LED-lampen kan ikke dæmpes.

Kan ikke dæmpes

Funktionsprincip bevægelsesregistrering

–Den infrarøde sensor registrerer varmeudstrålingen fra genstande (f. eks. mennesker, dyr), der bevæger sig.
- Varmeudstrålingen omsættes elektronisk og tænder automatisk LED-lampen.
–Den sikreste bevægelsesovervågning foretages ved at montere enheden sideværts i forhold til gangretningen.
-Rækkevidden er begrænset, hvis du går direkte hen mod enheden.
-Forhindringer (f. eks. træer, mure) hindrer sensorens udsyn.
-Hvis der er forhindringer (f. eks. mure eller ruder), registreres der ingen varmestråling, og der sker ingen omskiftning.
-Der skelnes ikke mellem pludselige temperaturudsving pga. vejret og varmekilder.

Leveringsomfang (fig. 3.1, 3.2)

Produktmål (fig. 3.3, 3.4)

Produktoversigt (fig. 3.5, 3.6)

A LED-lampe

B Pal

C Tilslutningsklemme

D Vægbeslag

E Sensorenhed (kun S)

Netledningen består af en ledning med 3 ledere:

I nettilførslen kan der være installeret en tænd/sluk-afbryder.

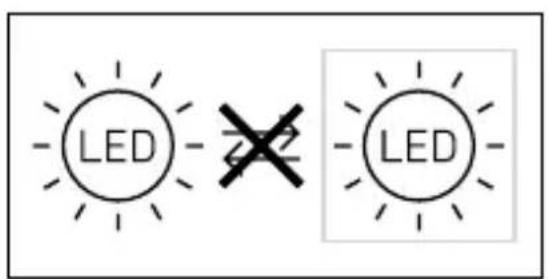

Vigtigt: Lyskilden i denne lampe kan ikke udskiftes; hvis lyskilden skal udskiftes (fx ved slutningen af levetiden), skal hele lampen udskiftes.

LED LED

Tekniske data

-Mål (H × B × D): 260 × 78 × 131 mm

-Nettilslutning: 220 - 240 V, 50/60 Hz

-Gennemsnitlig levetid: L70B50 ved 25°C: 36.000 t.

-Farvekonsistens SDCM: Startværdi: 6

-Lysstyrkefordeling:

-Overvågningsrækkevidde:

L605 S: 10 m tangential

- Monteringshøjde: L605 S:2 m

-Skumringsindstilling: L605 S: 10 - 2000 lux

- Natlys: L605 S: 10 %

-Tidsindstilling:

L605 S: 5 sek. - 15 min

- Omgivelsestemperatur:

-10 °C til +40 °C

- Beskyttelsesklasse: /

Dette produkt indeholder en lyskilde i energieffektivetsklasse „E“.

4. Montering

Berøring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
• Forbind tilslutningsledningerne igen.

Forberedelse af montering

• Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.
  • Vælg et egnet monteringssted.

-Tag hensyn til rækkevidden (fig. 4.1)
-Tag hensyn til bevægelsesregistre- ringen (fig. 4.2/4.3)
-Vibrationsfrit.
-Overvågningsområde uden forhindringer.
–Ikke i eksplosionsfarlige områder.
–Ikke på let brændbare overflader.

Monteringstrin

• Kontrollér, at spændingstilførslen er afbrudt (fig. 3.8)
  • Løsn sikringsskruen (fig. 4.4)
• Adskil enheden fra vægbeslaget ved at trykke på palen (fig. 4.4)
  • Markér borehullerne (fig. 4.5)
• Bor huller (∅ 6), og sæt rawlplugs i. (fig. 4.6)
• Skru vægbeslaget fast (fig. 4.7)
• Tilslut tilslutningskablet iht. lednings-diagrammet (fig. 4.8/3.8)
• Sæt enheden på vægbeslaget (fig. 4.9)
• Spænd sikringsskruen fast (fig. 4.9)
• Slå strømforsyningen til (fig. 4.9)

Enheden er klar til drift. Du kan ændre indstillinger og overvågningsområde efter behov.

→ "5. Brug"

5. Anvendelse L 605 S

Standardindstillinger

-Tidsindstilling: 5 sekunder
-Skumringsindstilling:
Dagslysdrift
-Programindstilling: Program 1

Tidsindstilling (fig. 5.1)

Tiden (slukningsforsinkelse) kan indstilles trinløst fra ca. 5 sekunder til maks. 15 minutter. Enhver registreret bevægelse tænder lyset igen.

Skumringsindstilling (fig. 5.1)

Aktiveringslysstyrken (skumring) kan indstilles trinløst fra ca. 10 til 2000 lux.

- dagstilstand (uafhængigt af lysstyrke)

- ℃ = skumringsindstilling (ca. 10 lux)

Programindstilling (program 1-4) (fig. 5.1)

-Ved soft-lysstart reguleres lyset langsomt op til 100 % lyseffekt, når det tændes, og når det slukkes, reguleres det langsomt ned.
-Natlys er permanent belysning om natten med en lyseffekt på ca. 10 %. Ved bevægelse i overvågningsområdet tændes lyset med 100 % lyseffekt. Derefter skifter enheden igen til natlys.

Program 1 Standardprogram

-Soft-lysstart.
-Intet natlys.

Program 2 Komfort-spareprogram

-Soft-lysstart.
-Natlys TÆND fra indstillet aktiverings- lysstyrke indtil midt på natten.

Der er ikke integreret noget ur i enheden. Midten på natten beregnes ud fra mørkeperiodernes længde. I målefasen må spændingstilførslen ikke afbrydes.

–Den første nat er natlyset fuldt aktivt. Værdierne gemmes, så de ikke går tabt ved strømsvigt.
-Værdierne beregnes over flere nætter.

Program 3 Komfortprogram

-Soft-lysstart.

-Natlys TÆND hele natten fra indstillet aktiveringslysstyrke.

Program 4 Nightmatic-program

-Soft-lysstart.

-Intet natlys.

-Ingen bevægelsesanalyse.

Ved underskredet aktiveringslysstyrke tændes lyset med 100 % lyseffekt.

Permanent lys (fig. 5.2)

Ved permanent lys lyser enheden i 4 timer. Derefter skifter den til sensor-styring. Drift med permanent lys tændes med tænd/sluk-kontakten (tryk inden for 0,2 til 1,0 sekund).

• Aktivering: 2 × SLUK og 2 × TÆND.
• Deaktivering: 1 × SLUK og 1 × TÆND.

Justering af overvågningsområde

For at udelukke fejltændinger og overvåge farlige steder målrettet kan overvägningsområdet begrænses med afdækningsfolie. Afdækningsfolien klæbes på sensorenheden.

-Begrænsning af overvågningsområdets maks. rækkevidde med den øverste afdækningsfolie (fig. 5.3)
-Begrænsning af det horisontale overvågningsområde med tilskårne af-dækningsfoliesegmenter (fig. 5.4/5.5)

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør ikke lampen med vådren-gøring.

Fare for materielle skader!

Lampen kan blive beskadiget pga. forkerte rengøringsmidler.

• Test, om overfladen kan tåle rengøringsmidlet.
• Rengør lampen med en klud og et mildt rengøringsmiddel.

Vigtigt: Driftsudstyret kan ikke udskiftes.

230V LED

7. Afhjælpning af fejl

Enheden tænder ikke.

-Sikring ikke slået til eller defekt.

• Slå sikringen til.
• Udskift den defekte sikring.

-Ledning afbrudt.

- Kontrollér ledningen med en spændingstester.

- Kontrollér tilslutningerne.

-Netafbryder slået fra.

- Slå netafbryderen til.

-Der er valgt en forkert skumringsindstilling.

- Lyskilden kan ikke udskiftes. Udskift enheden komplet.

Enheden slukker ikke.

-Konstant bevægelse i overvågningsområdet.

- Kontrollér overvågningsområdet. - Begræns overvågningsområdet om nødvendigt.

-Natlys valgt.

- Indstil program uden natlys.

Enheden tændes, uden at der kan ses nogen bevægelse.

-Lampen er ikke monteret vibrations-frit.

- Monter huset, så det sidder fast.

-Der er en bevægelse, som dog ikke ses af iagttageren (f. eks. bevægelse bag væg, et lille objekt bevæger sig umiddelbart i nærheden af enheden)

Smid ikke el-apparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikker-hedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.

Garantien gælder kun, hvis den ikke- adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice:

Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

3ÅRS PRODUCENT GARANTI

FI

1. Tämä asiakirja

1. Om dette dokumentet

-LED-strålelampen med sensor kan ikke dimmes.

Kan ikke dimmes

• Identifiser tilkoblingsledningene.
- Koble til tilkoblingsledningene på nytt.

Forberede montering

• Kontroller alle komponenter for skader. Ikke ta produktet i bruk dersom det er skadet.
  • Velg et egnet monteringssted.

Viktig: Styreenheten kan ikke skiftes ut.

230V LED

–Sikringen ikke innkoblet eller defekt.
- Koble inn sikringen.
- Skift ut defekt sikring.
-Brudd på ledningen.
- Kontroller ledningen med spenningstester.
-Kortslutning i nettledningen.
- Kontroller koblingene.
-Nettbryter er av.
- Slå på nettbryteren.
-Ikke korrekt valgt skumringsinnstilling.
- Still inn reaksjonslysstyrken på nytt.
-Lyskilden er defekt.
- Lyskilden kan ikke skiftes ut. Skift ut hele enheten.

Enheten kobles ikke ut.
