BRUKSANVISNING L 605 S STEINEL

-Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

-Ändringar som görs pga den tekniska utvecklingen, förbehålles.

2. Allmänna säkerhets- anvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information för en säker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs bruksanvisningen noggrant.
  • Följ säkerhetsanvisningarna.
• Förvara den tillgängligt.

-Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.
-Arbeten på nätspänningen ska genomföras av kvalificerad yrkespersonal.
- Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
-Använd endast originalreservdelar.
-Reparationer ska genomföras i en auktoriserad verkstad.

3. L 605 S, L 605

Användning

-LED-sensorlampa för väggmontering inom- och utomhus.
–Sensorvarianterna (S-varianter) är försedda med en IR-sensor för detektering av rörelser.

Ej avsedd användning

–Sensor-LED-strålkastaren är inte dimbar.

Ej dimbar

Funktionsprincip rörelsedetektering

-IR-sensorn uppfattar värmestrålningen från kroppar i rörelse (t.ex. människor, djur).
-Värmestrålningen omvandlas elektroniskt och tänder LED-lampan automatiskt.
–Den säkraste rörelseregistreringen får du om armaturen monteras sidledes mot gåriktningen.
-Räckvidden är begränsad om du går direkt mot armaturen.
-Hinder (t.ex. träd, murar) skymmer sikten för sensorn.
-Värmestrålningen registreras inte genom olika hinder (t.ex. väggar eller glasrutor) och då sker ingen koppling.
-Plötsliga temperaturförändringar genom vädrets inverkan kan inte åtskiljas från värmekällor.

Innehåll (bild 3.1, 3.2)

Produktmått (bild 3.3, 3.4)

Produktöversikt (bild 3.5, 3.6)

A LED-lampa
B Låsning
C Anslutningsplint
D Väggfäste

E Sensorenhet (endast S)
F Efterlystid (endast S)
G Skymningsinställning (endast S)
H Programinställning (endast S)

Ljusstyrkefördelning (bild. 3.7)

Kopplingsschema (bild 3.8)

Nätanslutningens matarledning består av en 3-ledarkabel:

= Skyddsledare (grön/gul)

På nätkabeln kan en strömbrytare monteras för till- och frånkoppling.

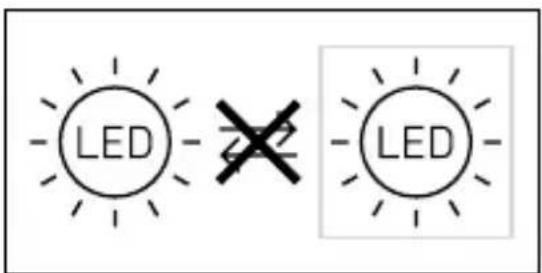

Viktigt: Lampans ljuskälla kan inte bytas ut; om ljuskällan inte längre fungerar (t.ex. efter passerad livslängd) ska hela lampan bytas.

LED LED

Tekniska data

-Mått (H × B × D): 260 × 78 × 131 mm
-Spänning: 220 - 240 V, 50/60 Hz
-Effekt (P): 11,3 W
-Standby ^on ( P_sb ) (sensor): L605 S: 0,50 W

- Ljusflöde: 729 lm

- Ljusutbyte: 64,5 lm/W

- Färgtemperatur: 3 000 K (varmvitt)

- Färgåtergivningsindex: R_a=82

-Median livslängd LED: L70B50 vid 25 °C: 36 000 timmar

-Färgavvikelse enligt MacAdams (SDCM): Startvärde: 6

-Ljusfördelning:

- Bevakningsvinkel: L605 S: 180°

-Bevakningsvidd: L605 S: 10 m tangentiell

- Montagehöjd: L605 S:2 m

-Skymningsinställning: L605 S: 10 - 2000 lux

- Nattljus: L605 S: 10 %

- Efterlystid: L605 S: 5 sek. - 15 min.

-Omgivningstemperatur: -10 °C till +40 °C

- Skyddsklass: IP 44

- Isolationsklass:

-Energiklass: Denna produkt innehåller en ljuskälla i energiklass "E".

4. Montage

Fara pga elektrisk ström!

Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller dödsfall.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.
• Se till att spänningen inte kan slås till igen.

Risk för materiella skador!

En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.
- Sammankoppla anslutningsledningar på nytt.

Montageförberedelser

• Kontrollera samtliga delar avseende skador. Är produkten skadad får den inte tas i bruk.
  • Välj en lämplig monteringsplats.
• Med hänsyn till räckvidden. (bild 4.1)
  -Med hänsyn till rörelsedetekteringen. (bild 4.2/4.3)
  -Vibrationsfritt.
  -Bevakningsområde utan hinder.
  -Inte i explosionsfarliga miljöer.
  -Inte på lättantändliga underlag.

Montageordning

• Kontrollera att spänningen är frånslagen. (bild 3.8)
• Lossa lässkruven. (bild 4.4)
• Lossa armaturen från väggfästet genom att trycka in låsningen. (bild 4.4)
  • Markera borrhålen. (bild 4.5)
• Borra hål (∅ 6) och sätt i pluggar. (bild 4.6)
• Skruva fast väggfästet. (bild 4.7)
• Anslut nätkabeln enligt kopplings- schemat. (bild 4.8/3.8)
• Montera armaturen på väggfästet. (bild 4.9)
• Dra åt säkringsskruven. (bild 4.9)
• Slå till spänningen. (bild 4.9)

Armaturen är färdig att användas. Inställning och bevakningsområde kan ändras vid behov.

→ "5. Användning"

5. Användning L 605 S

Fabriksinställningar

-Efterlystid: 5 sekunder
-Skymningsnivå: dagsljusdrift
-Programinställning: program 1

Efterlystid (bild 5.1)

Tiden (inkopplingsfördröjning) kan ställas in steglöst från ca 5 sekunder till max. 15 minuter. Varje uppfattad rörelse tänder ljuset på nytt.

Skymningsinställning (bild 5.1)

Aktiveringsnivån (skymning) kan ställas in steglöst från ca 10 till 2000 lux.

• Dagsljusdrift (oberoende av omgivningsljuset)
• ℃ = Skymningsdrift (ca 10 lux)

Programinställning (program 1-4) (bild 5.1)

–Vid mjukstart tänds ljuset långsamt upp till 100 % ljuseffekt och sedan långsamt ner när det släcks.
-Nattljus är en permanent belysning på natten med ca 10% ljusflöde. Vid rörelse i bevakningsområdet tänds ljuset med 100 % effekt. Därefter går lampan tillbaka till nattljus.

Program 1 off Standardprogram

-Mjukstart.
-Inget nattljus.

Program 2 Komfort sparprogram

-Mjukstart.
-Nattljus TILL från inställd skymningsnivå fram till midnatt.

Armaturen har ingen klocka integre- rad. Midnatt fastställs genom att mäta nattens längd. Under mätfasen får spänningsförsörjningen inte avbrytas.

-Under första natten är nattljuset hundraprocentigt aktivt. Värdena sparas oberoende av nätbortfall.
-Värdena fastställs under flera nätter.

Program 3 Komfortprogram

-Mjukstart.

-Nattljus TILL hela natten från inställd reaktionsnivå.

Program 4 Nightmatic-program

-Mjukstart.

-Inget nattljus.

-Ingen rörelsedetektering.

Vid underskriden reaktionsnivå tänds ljuset med 100 % effekt.

Permanent belysning (bild 5.2)

Vid permanent belysning lyser lampan i 4 timmar. Därefter övergår den till sensordrift. Den permanenta belysningen tänds med nätbrytaren (tryck inom 0,2 till 1,0 sekund).

• Aktivera: 2 × FRÅN och 2 × TILL.
  • Avaktivera: 1 × FRÅN och 1 × TILL.

Justering bevakningsområde

För att skärma bort oönskade detekteringsytor, kan bevakningsområdet begränsas med täckfolie. Täckfolien klistras fast på sensorenheten.

-Begränsa bevakningsområdets max. räckvidd med den övre täckfolien. (bild 5.3)

-Begränsa bevakningsområdet horisontellt med den tillklippta täckfolien. (bild 5.4/5.5)

6. Rengöring och skötsel

Fara pga elektrisk ström!

Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännsår eller dödsfall.

• Våtrengör inte armaturen.

Risk för materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på armaturen.

• Kontrollera att rengöringsmedlet inte skadar ytan.
• Rengör armaturen med en trasa och ett milt rengöringsmedel.

Viktigt: Driftdonet (driver) kan inte bytas ut.

230V LED

7. Åtgärdande av störningar

Armaturen tänds inte.

–Säkringen inte påslagen eller defekt.
- Tillkoppla säkringen.
- Byt ut den defekta säkringen.
-Avbrott i kabel.
- Kontrollera kabeln med spännings-provare.
-Kortslutning i nätanslutningen.
- Kontrollera anslutningarna.
-Nätströmbrytare från.
- Slå till strömbrytaren.
–Felaktig skymningsinställning.
- Ställ in reaktionsnivån på nytt.
-Ljuskälla defekt.
- Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte.

-Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.
• Begränsa bevakningsområdet vid behov.

• Ställ in programmet utan nattljus.

Armaturen tänds utan förnimbar rörelse.

-Armaturen har inte monterats vibrationsfritt.

- Fixera kupan.

-Rörelse finns, men kan inte ses (t.ex. rörelse bakom en vägg, rörelse av ett litet objekt i armaturens omedelbara närhet).

- Kontrollera bevakningsområdet.

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Tillverkargaranti

Denna Steinel-produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. Steinel garanterar felfritt tillstånd och felfri funktion. Garantin gäller i 36 månader från inköpsdagen. Vi åtgärdar bristfälligheter orsakade av material- eller tillverknings-fel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar efter vårt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhåll och skötsel av produkten. Följdskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får vara demonterad, sändes väl förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationsservice:

Kontakta nästa serviceställe för repa- rationer efter garantitidens utgång eller vid bristfälligheter som inte omfattas av garantin.

3ÅRS TILLVERKAR GARANTI
