用户手册 L 605 S STEINEL
- 版权所有。未经我方批准禁止翻印或摘录。
-保留技术更改的权利。
2. 一般安全性提示
不遵守使用说明书会发生危险！
本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。
- 请仔细阅读使用说明。
- 遵守安全提示。
-
存放在随时可用的位置。
-
处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。
- 涉及电源电压的相关工作须由具备资质的专业人员执行。
- 必须遵守各个国家的安装规定和
接线条件 (例如, 德国: DE: VDE
0100, AT: ÖVE-ÖNORM E8001-1,
CH: SEV 1000)。
- 只能使用原装备件。
- 必须通过专业厂家进行维修工作。
3. L 605 S, L 605
按规定使用
一 适用于室内和室外的壁挂式LED传感器照明装置。
- 此类型号的传感器（S型）附带一个运动检测用红外传感器。
非预定用途

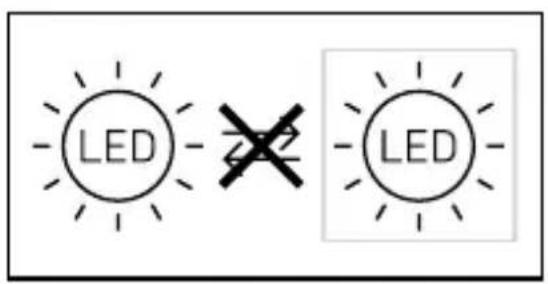

一 传感器的LED光源不可调光。
不可调光
运动检测工作原理
-红外传感器可感应移动躯体（如人，动物等）产生的热辐射。
-感应到的热辐射转化为电能并自动打开LED感应灯。
- 在侧面行进方向安装设备可达到最安全的针对移动物体的检测目的。
- 如果直接走向感应灯，检测的有效范围将受限。
- 障碍物（如树木、墙壁等）会影响传感器的可视性。
- 因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法打开感应灯。
-由于天气影响产生的温度突然变化状况与热源不能加以区别。
供货范围（图 3.1, 3.2）
产品尺寸（图 3.3, 3.4）
产品概览（图 3.5, 3.6）
A LED灯具
B 闭锁装置
C 接线端子
D 墙壁支架
E 传感器单元（仅限S型）
F 时间设置（仅限S型）
G 亮度设置（仅限S型）
H 程序设置（仅限S型）
光强分布（图 3.7）
电路图（图 3.8）
电源线由 3 芯电缆组成:
L = 火线 (通常是黑色，棕色或灰色)
N = 零线（通常为蓝色）
= 地线（绿色/黄色）
可在电源电路中安装一个用于接通和断开的电源开关。
重要事项：该照明装置的光源不能更换；如须更换光源（如在其使用寿命结束时），则须更换整个照明装置。
- 尺寸 (高×宽×深):
$$ 2 6 0 \times 7 8 \times 1 3 1 \mathrm{mm} $$
- 电源: 220-240 V, 50/60 Hz
-功率消耗(Pon): 11.3 W
-待机(Psb)（传感器）：
L605 S: 0.50 W
-光通量: 729 lm
-效率：64.5 lm/W
-色温: 3,000 ~K (暖白)
-显色指数：Ra = 82
-平均额定使用寿命：
L70B50在25℃时：36,000小时
-SDCM的颜色一致性： 初始值：6
- 光强分布:
-传感器技术：L605 S:被动红外技术
-检测角度: L605 S: 180°
- 检测范围: L605 S: 10m切向
-安装高度: L605 S: 2 m
-亮度设置： L605 S: 10-2000 Lux
-夜灯： L605 S: 10%
-时间设置： L605 S: 5秒 - 15分钟
-环境温度: -10^ C 至 +40^ C
-防护类型： IP44
-防护等级：
-能效等级：
本产品所含光源的能效等级为“E”。
4. 安装
触电危险!
如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。接触导电部件可能造成电击、燃烧或死亡。
- 切断电流并断开电源。
- 用试电笔检查是否存在电压。
- 确保电源保持中断状态。
存在财产损失风险!
混淆连接导线可能导致短路。
- 辨别连接导线。
- 重新连接接线电缆。
安装准备
- 检查所有构件是否受损。损坏时禁止使用产品。
- 选择合适的安装地点。
-考虑检测范围。(图 4.1)
- 考虑移动检测。(图 4.2/4.3)
-无振动，平稳。
- 检测区域应没有障碍物。
-避免存在爆炸危险的区域。
-避免易燃的表面上。
安装步骤
- 检查电源是否已切断。(图 3.8)
- 松开止动螺栓。(图 4.4)
- 按下锁定，以使设备与墙壁支架分开。(图 4.4)
- 标记钻孔。(图 4.5)
- 钻孔（∅6）后插入销子。(图 4.6)
- 拧紧墙壁支架。(图 4.7)
- 根据接线图连接接线电缆。
(图 4.8/3.8)
- 将设备放在墙壁支架上。(图 4.9)
- 拧紧止动螺栓。(图 4.9)
- 接通电源。(图 4.9)
设备准备就绪。如有必要，可更改设置和检测范围。
→ "5. 使用"
5. L 605 S的使用
出厂设置
-时间设置：5秒钟
-亮度设置:
日间模式
- 程序设置：
程序1
时间设置 (图 5.1)
可在近5秒起至最大15分钟的范围内对时间（关闭延迟）进行无极设置。每个检测到的移动动作都会再次开启灯光。
亮度设置（图 5.1）
可对亮度响应（暮光模式）从近10 Lux到2000 Lux范围内进行无极设置。
- 日间运行模式（与亮度无关）
- € 暮光运行模式（约10 Lux）
程序设置（程序1-4）（图 5.1）
- 柔光开启后会缓慢升到100%的光效率，关闭时则缓慢下降。
- 夜灯是只需约 10% 光效率的持续照明模式。在检测范围内有移动动作时，灯光即切换至 100% 的光效率。然后设备又切换回夜灯模式。
程序 1 标准程序
- 柔光运行模式启动。
-没有夜灯。
程序 2 舒适-节约程序
- 柔光运行模式启动。
- 夜灯按照设定的响应亮度亮起，直至午夜。
设备中没有内置时钟。午夜通过黑暗段的长度而确定。校准期间不得中断电源。
- 夜灯运行模式在首个夜晚完全处于激活状态。其测量数值保存于非易失性存储器中。
- 数值经由多个夜晚测定。
程序 3 舒适性程序
- 柔光运行模式启动。
- 夜灯运行模式按照设定的响应亮度通夜照明。
程序 4 Nightmatic程序
- 柔光运行模式启动。
-没有夜灯。
-没有移动动作分析。
如果未达到响应亮度，灯光则切换到100%光效率。
连续运行模式（图 5.2）
在连续运行模式中，设备照明时间为4小时。然后切换到传感器运行模式。通过电源开关（在0.2至1.0秒内按下）切换到连续运行模式。
- 启用：按2次关闭，按2次打开。
- 禁用：按1次关闭，按1次打开。
校准检测范围
为了排除接线错误或针对性地监控危险位置，可通过覆盖膜片限定检测区域。将覆盖膜片粘在传感器单元上。
-通过上覆盖膜片可限制检测范围内的最大区域。（图 5.3）
- 通过分段的覆盖膜片可限定水平检测区域。（图 5.4/5.5）
6. 清洁与保养
触电危险!
如果水与带电零部件发生接触可导致电击、烧伤或死亡。
- 禁止采用潮湿方式清洁灯具。
存在财产损失风险!
错误的清洁剂可能造成灯损坏。
- 通过表面检查清洁剂的相容性。
- 可用抹布与温和的清洁剂清洁灯具。
重要事项：本设备无法更换。
设备无法开启。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 线路中断。
- 使用试电笔检查电线。
- 电源线路短路。
- 检查接头。
- 电源开关关闭。
- 打开电源开关。
- 暮光设置选择错误。
- 重新设置响应亮度。
-光源故障。
- 光源无法切换。彻底更换设备。
设备无法关闭。
-感应范围内出现持续移动。
- 检查感应范围。
- 必要时限制检测范围。
- 已选择夜灯运行模式。
- 无夜灯时设置程序。
设备在没有可见的移动动作状态下开启了。
-灯具安装得不稳固，未处于不振动状况。
- 将外壳安装牢固。
- 观察者不能识别到存在的移动动作(如，墙壁后面的移动，设备附近的小物体移动)。
- 检查感应范围。
8. 废弃物处理
必须将电器、配件和包装采用可回收的环保方式处理。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。
9. 制造商担保
该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保。
维修服务:
质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。
