ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DMS106XT D-LINK

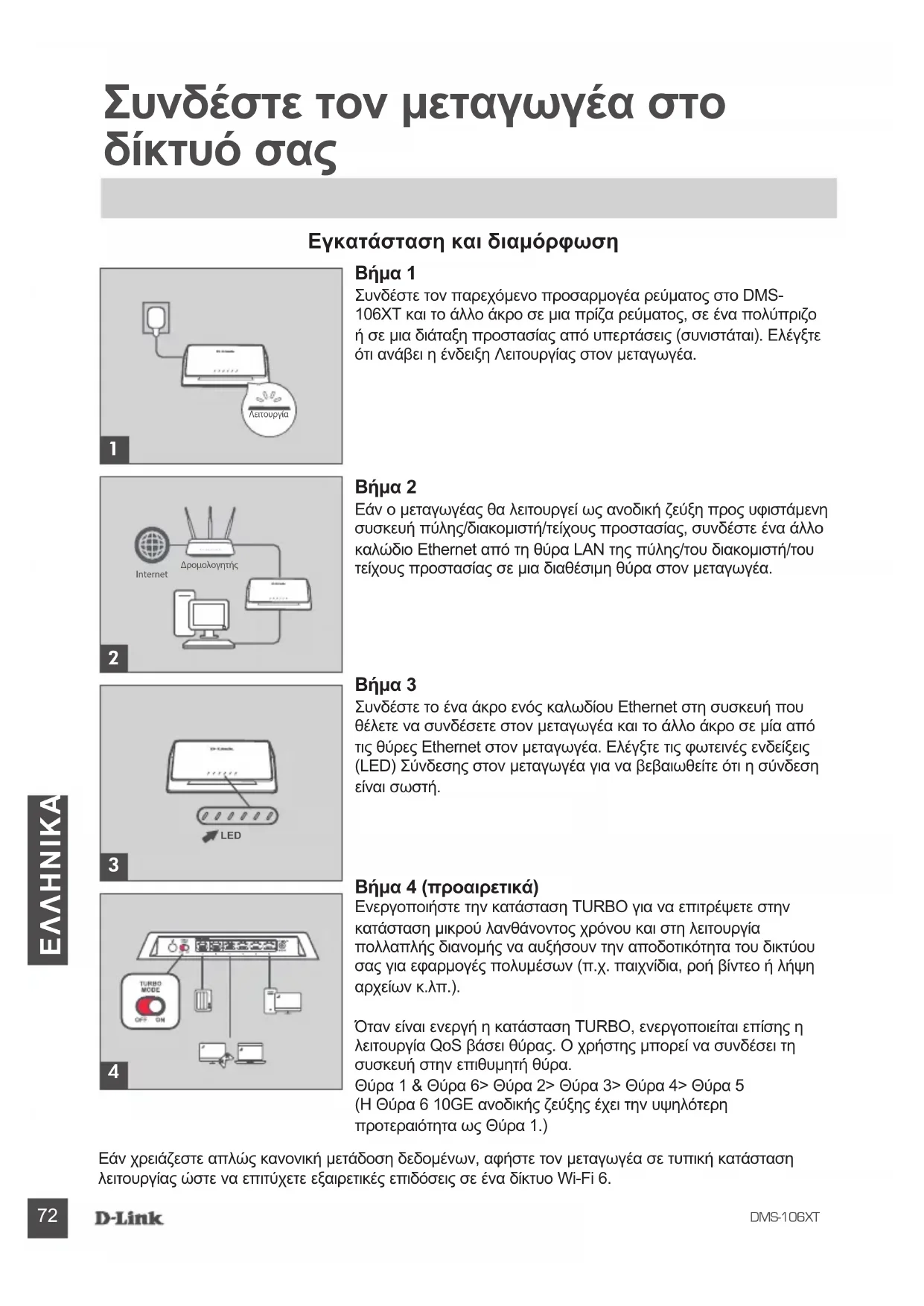

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Συνδέστε τον μεταγωγέα στο

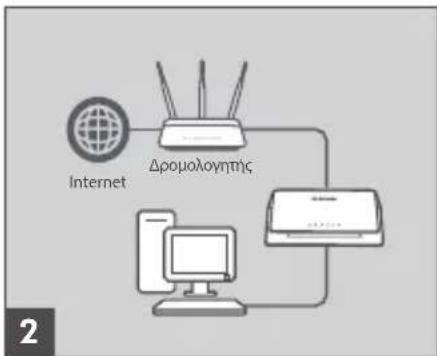

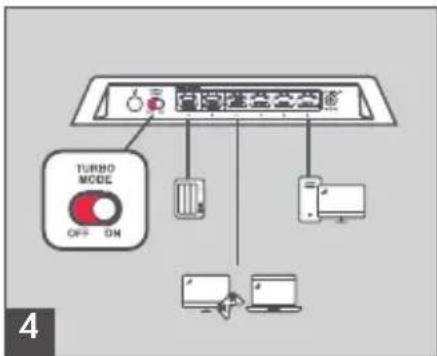

Εάν χρειάζεστε απλώς κανονική μετάδοση δεδομένων, αφήστε τον μεταγωγέα σε τυπική κατάσταση λειτουργίας ώστε να επιτύχετε εξαιρετικές επιδόσεις σε ένα δίκτυο Wi-Fi 6. Βήμα 1 Συνδέστε τον παρεχόμενο προσαρμογέα ρεύματος στο DMS-106XT και το άλλο άκρο σε μια πρίζα ρεύματος, σε ένα πολύπριζο ή σε μια διάταξη προστασίας από υπερτάσεις (συνιστάται). Ελέγξτε ότι ανάβει η ένδειξη Λειτουργίας στον μεταγωγέα. Βήμα 2 Εάν ο μεταγωγέας θα λειτουργεί ως ανοδική ζεύξη προς υφιστάμενη συσκευή πύλης/διακομιστή/τείχους προστασίας, συνδέστε ένα άλλο καλώδιο Ethernet από τη θύρα LAN της πύλης/του διακομιστή/του τείχους προστασίας σε μια διαθέσιμη θύρα στον μεταγωγέα. Βήμα 3 Συνδέστε το ένα άκρο ενός καλωδίου Ethernet στη συσκευή που θέλετε να συνδέσετε στον μεταγωγέα και το άλλο άκρο σε μία από τις θύρες Ethernet στον μεταγωγέα. Ελέγξτε τις φωτεινές ενδείξεις (LED) Σύνδεσης στον μεταγωγέα για να βεβαιωθείτε ότι η σύνδεση είναι σωστή. Βήμα 4 (προαιρετικά) Ενεργοποιήστε την κατάσταση TURBO για να επιτρέψετε στην κατάσταση μικρού λανθάνοντος χρόνου και στη λειτουργία πολλαπλής διανομής να αυξήσουν την αποδοτικότητα του δικτύου σας για εφαρμογές πολυμέσων (π.χ. παιχνίδια, ροή βίντεο ή λήψη αρχείων κ.λπ.). Όταν είναι ενεργή η κατάσταση TURBO, ενεργοποιείται επίσης η λειτουργία QoS βάσει θύρας. Ο χρήστης μπορεί να συνδέσει τη συσκευή στην επιθυμητή θύρα. Θύρα 1 & Θύρα 6> Θύρα 2> Θύρα 3> Θύρα 4> Θύρα 5 (Η Θύρα 6 10GE ανοδικής ζεύξης έχει την υψηλότερη προτεραιότητα ως Θύρα 1.) Εγκατάσταση και διαμόρφωση

ΔρομολογητήςInternet

Καλώδια και ταχύτητες Ο ακόλουθος πίνακας περιγράφει τα καλώδια δικτύου που μπορείτε να χρησιμοποιήσετε για τις συνδέσεις του μεταγωγέα και τις ταχύτητες που μπορούν να υποστηρίξουν τα εν λόγω καλώδια, σε απόσταση έως 100 μέτρα (328 πόδια). Ταχύτητα Τύπος καλωδίου 100 Mbps Κατηγορία 5 (Cat 5) ή υψηλότερης αξιολόγησης 1 Gbps, 2,5 Gbps ή 5 Gbps Κατηγορία 5e (Cat 5e) ή υψηλότερης αξιολόγησης 1 Gbps, 2,5 Gbps ή 5 Gbps Κατηγορία 6A (Cat 6A) ή υψηλότερης αξιολόγησηςDMS-106XT

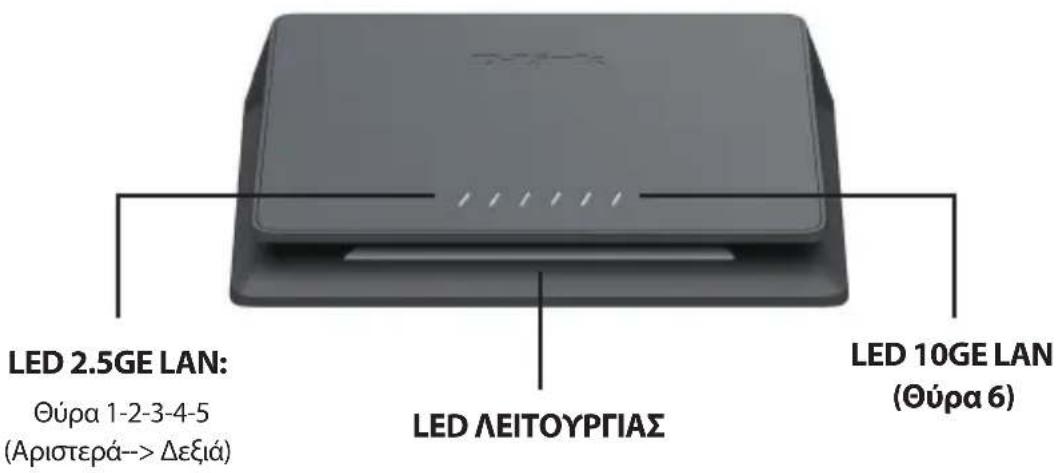

Ένδειξη LED ταχύτητας σύνδεσης

Σαφείς ενδείξεις LED εμφανίζουν τις συνθήκες λειτουργίας του Μεταγωγέα και την κατάσταση του δικτύου. Οι ενδείξεις LED του Μεταγωγέα περιλαμβάνουν τις Λειτουργία και Σύνδεση/Δραστηριότητα, που περιγράφονται παρακάτω. Θέση Ένδειξη LED Χρώμα Κατάσταση Περιγραφή LED στο εμπρός πάνελΛειτουργία ΛευκόΑναβοσβήνει Διαδικασία αρχικοποίησηςΣταθερά αναμμένο Ετοιμότητα για χρήσηΚατάσταση TurboΠολλαπλά χρώματαΑναβοσβήνει αργάΔιαδικασία αρχικοποίησης: η ένδειξη LED λειτουργίας θα αλλάξει σε πολύχρωμη όταν ενεργοποιηθεί η κατάσταση Turbo.Λειτουργία/Turbo Ανενεργή Δεν ανάβειΤροφοδοσία συσκευής κλειστή ή ένδειξη LED ανενεργήLED ανά Θύρα 2.5G BASE-T(Θύρα 1-5 από αριστερά προς δεξιά)Σύνδεση/Δραστηριότητα/Ταχύτητα Σταθερά αναμμένο Σύνδεση 2.5GEΑναβοσβήνει Μετάδοση δεδομένων/δραστηριότηταΛευκόΣταθερά αναμμένο Ταχύτητα σύνδεσης 1GE ή χαμηλότερηΑναβοσβήνει Μετάδοση δεδομένων/δραστηριότηταΑνενεργή Δεν ανάβειΔεν υπάρχει σύνδεση ή ένδειξη LED ανενεργήLED ανά Θύρα 10G BASE-TΣύνδεση/Δραστηριότητα/ΤαχύτηταΑνοιχτό μπλεΣταθερά αναμμένο Σύνδεση 10GEΑναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα Σταθερά αναμμένο Σύνδεση 5G/2.5GEΑναβοσβήνει Μετάδοση δεδομένων/δραστηριότηταΛευκόΣταθερά αναμμένο Ταχύτητα σύνδεσης 1GE ή χαμηλότερηΑναβοσβήνει Μετάδοση δεδομένων/δραστηριότηταΑνενεργή Δεν ανάβειΔεν υπάρχει σύνδεση ή ένδειξη LED ανενεργή LED 2.5GE LAN: Θύρα 1-2-3-4-5 (Αριστερά--> Δεξιά)

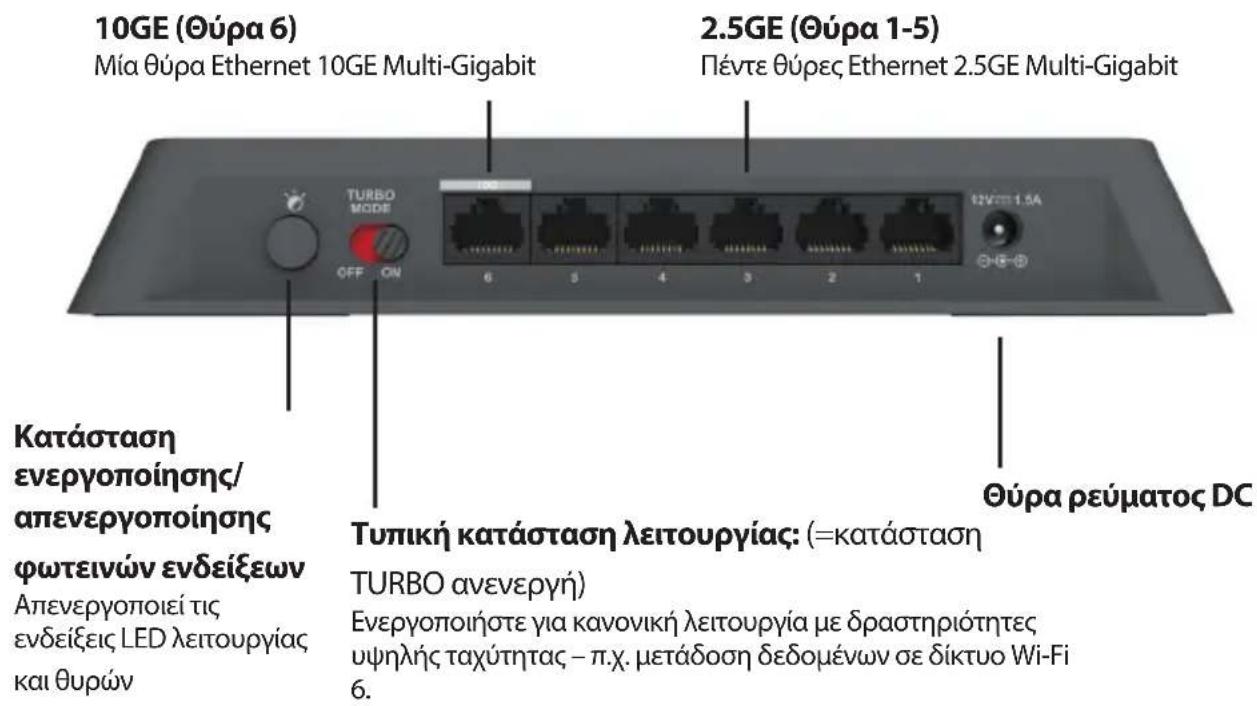

Περιγραφή πίσω πάνελ Υποδοχή ρεύματος DC: Παρέχεται τροφοδοσία ρεύματος μέσω ενός εξωτερικού προσαρμογέα AC. Ελέγξτε την ενότητα τεχνικών προδιαγραφών για πληροφορίες σχετικά με την τάση εισόδου ρεύματος AC. Κατάσταση TURBO: Αυτό το κουμπί χρησιμοποιείται για την ενεργοποίηση προηγμένων λειτουργιών, όπως η κατάσταση μικρού λανθάνοντος χρόνου, η λειτουργία πολλαπλής διανομής και η λειτουργία QoS βάσει θύρας για υπηρεσίες πολυμέσων. ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ LED: Χρησιμοποιείται για την απενεργοποίηση των ενδείξεων LED Λειτουργίας και κατάστασης LAN. Θύρες LAN: Οι θύρες 1 έως 5 υποστηρίζουν Ethernet 2.5G Multi-Gigabit. Η θύρα 6 υποστηρίζει Ethernet 10G Multi- Gigabit.

ενεργοποίησης/ απενεργοποίησης φωτεινών ενδείξεων Απενεργοποιεί τις ενδείξεις LED λειτουργίας

10GE (Θύρα 6) Μία θύρα Ethernet 10GE Multi-Gigabit 2.5GE (Θύρα 1-5) Πέντε θύρες Ethernet 2.5GE Multi-Gigabit Θύρα ρεύματος DC Τυπική κατάσταση λειτουργίας: (=κατάσταση TURBO ανενεργή) Ενεργοποιήστε για κανονική λειτουργία με δραστηριότητες υψηλής ταχύτητας – π.χ. μετάδοση δεδομένων σε δίκτυο Wi-Fi

Κατάσταση TURBO: Ενεργοποιήστε για ταχύτερες επιδόσεις και ρυθμίσεις QoS βάσει θύρας για υπηρεσίες πολυμέσωνDMS-106XT
