DMS107 - Διακόπτης D-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μη διαχειριζόμενος διακόπτης δικτύου
Μάρκα	D-Link
Μοντέλο	DMS107
Αριθμός θυρών	7 θύρες (5× 1000BASE-T + 2× 2.5GBASE-T)
Τροφοδοσία	Μετασχηματιστής AC 12V, 0.5A
Κατανάλωση ενέργειας	~6 W (μέγ.)
Διαστάσεις (περίπου)	148 x 100 x 28 mm
Βάρος (περίπου)	~300 g
Θερμοκρασία λειτουργίας	0°C έως 40°C
Υγρασία λειτουργίας	10% – 90% (χωρίς συμπύκνωση)
Κύριες λειτουργίες	Plug and play, αυτόματη ανίχνευση MDI/MDIX, έλεγχος ροής IEEE 802.3x
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν τον καθαρισμό· χρησιμοποιήστε ένα στεγνό πανί που δεν αφήνει χνούδι
Ασφάλεια	Μην εκθέτετε σε υγρασία, θερμότητα· μην αποσυναρμολογείτε· αποφορτίστε τον στατικό ηλεκτρισμό πριν από τον χειρισμό
Ανταλλακτικά και επισκευασιμότητα	Κανένα εξάρτημα επισκευάσιμο από τον χρήστη· επικοινωνήστε με την τεχνική υποστήριξη
Γενικές πληροφορίες	Συμμορφώνεται με NMB-003 Καναδάς· ανακύκλωση μέσω ΑΗΗΕ· περιβαλλοντικές συστάσεις της D-Link

Συχνές ερωτήσεις - DMS107 D-LINK

Τι να κάνω αν η ενδεικτική λυχνία τροφοδοσίας είναι σβηστή;

Ελέγξτε ότι ο μετασχηματιστής τροφοδοσίας είναι σωστά συνδεδεμένος σε λειτουργική πρίζα τοίχου και στο πίσω μέρος του διακόπτη. Αν η λυχνία παραμένει σβηστή, δοκιμάστε άλλη πρίζα ή επικοινωνήστε με την τεχνική υποστήριξη.

Τι να κάνω αν μια συνδεδεμένη συσκευή δεν ανιχνεύεται;

Ξεκινήστε ελέγχοντας αν η ενδεικτική λυχνία της αντίστοιχης θύρας αναβοσβήνει. Αν είναι σβηστή, δοκιμάστε άλλο καλώδιο LAN. Βεβαιωθείτε επίσης ότι η συσκευή είναι ενεργοποιημένη και ότι οι ρυθμίσεις δικτύου της είναι σωστές.

Πώς να συνδέσω τον διακόπτη στο δίκτυό μου;

Συνδέστε τον μετασχηματιστή AC στον διακόπτη και σε μια πρίζα τοίχου. Χρησιμοποιήστε ένα καλώδιο Ethernet για να συνδέσετε τον δρομολογητή ή το μόντεμ σας σε μία από τις θύρες του διακόπτη. Στη συνέχεια, συνδέστε τις συσκευές σας (υπολογιστές, κονσόλες κ.λπ.) στις άλλες θύρες.

Ποια είναι η μέγιστη υποστηριζόμενη ταχύτητα;

Οι θύρες 1 έως 5 υποστηρίζουν έως 1000 Mbps (1 Gb/s) και οι θύρες 6 και 7 υποστηρίζουν έως 2,5 Gb/s. Η πραγματική ταχύτητα εξαρτάται από τα καλώδια και τις περιφερειακές σας συσκευές.

Είναι ο διακόπτης συμβατός με τα καλώδιά μου;

Ναι, είναι συμβατός με τυπικά καλώδια Ethernet Cat5e ή ανώτερα. Για ταχύτητες 2,5 Gb/s, χρησιμοποιήστε τουλάχιστον Cat5e, κατά προτίμηση Cat6.

Πώς να εγκαταστήσω σωστά τον διακόπτη;

Τοποθετήστε τον διακόπτη σε μια επίπεδη και σταθερή επιφάνεια, μακριά από πηγές θερμότητας και υγρασία. Εξασφαλίστε επαρκή αερισμό. Συνδέστε την τροφοδοσία και τα καλώδια δικτύου ακολουθώντας τη σειρά που αναγράφεται στις οδηγίες.

Τι σημαίνουν οι ενδεικτικές λυχνίες LED;

Η ενδεικτική λυχνία τροφοδοσίας είναι πράσινη αν η συσκευή είναι ενεργοποιημένη. Για κάθε θύρα, ένα σταθερό LED υποδεικνύει μια εγκατεστημένη σύνδεση (χρώμα ανάλογα με την ταχύτητα: πράσινο για 1 Gb/s, πορτοκαλί για 10/100 Mb/s, μπλε για 2,5 Gb/s). Ένα αναβόσβημα σημαίνει δραστηριότητα δικτύου.

Πώς να ανακυκλώσω αυτό το προϊόν;

Μην πετάτε τον διακόπτη με τα οικιακά απορρίμματα. Αποθέστε τον σε ένα σημείο συλλογής ΑΗΗΕ (απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού) σύμφωνα με τους τοπικούς κανονισμούς.

Μπορώ να χρησιμοποιήσω αυτόν τον διακόπτη με διαφορετική τροφοδοσία;

Χρησιμοποιήστε μόνο τον παρεχόμενο μετασχηματιστή (12V, 0.5A) ή έναν αυστηρά ταυτόσημο μετασχηματιστή. Η χρήση μη κατάλληλης τροφοδοσίας μπορεί να καταστρέψει τον διακόπτη και να ακυρώσει την εγγύηση.

Τι να κάνω σε περίπτωση υπερθέρμανσης;

Αποσυνδέστε αμέσως τον διακόπτη και αφήστε τον να κρυώσει. Ελέγξτε ότι οι οπές εξαερισμού δεν είναι φραγμένες και ότι η συσκευή δεν εκτίθεται σε πηγή θερμότητας. Αν το πρόβλημα επιμένει, επικοινωνήστε με την τεχνική υποστήριξη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DMS107 D-LINK

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

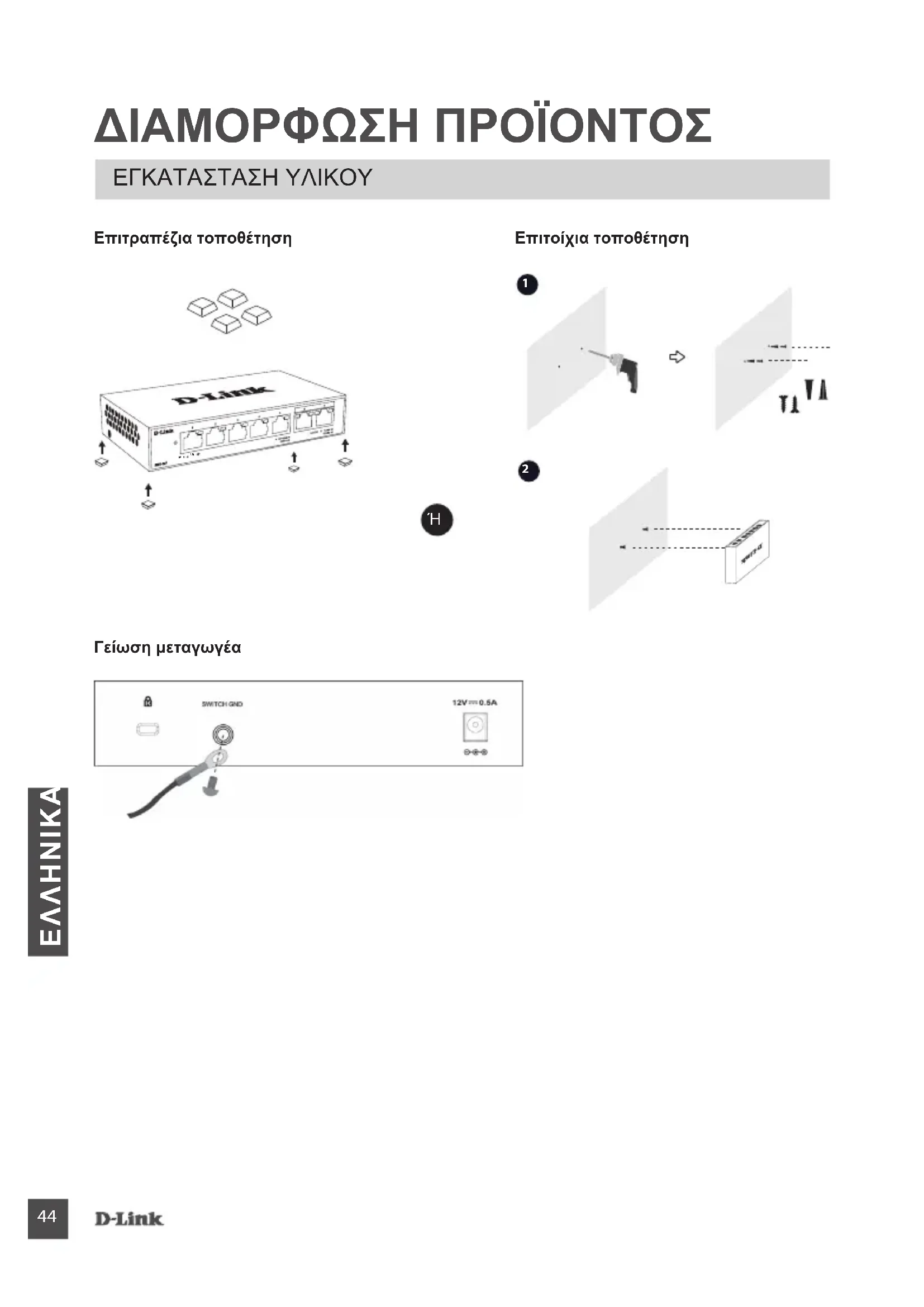

ΔΙΑΜΟΡΦΩΣΗ ΠΡΟΪΟΝΤΟΣ

ΕΓΚΑΤΑΣΤΑΣΗ ΥΛΙΚΟΥ

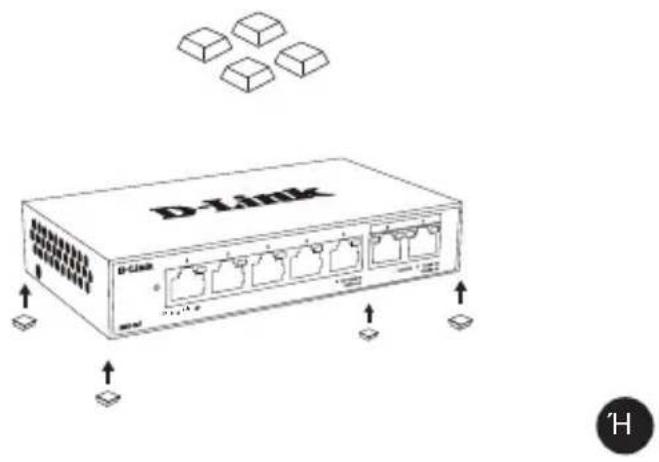

Επιτραπτέζια τοποθέτηση

D-Link H

Επιτοίχια τοποθέτηση

ΔΙΑΜΟΡΦΩΣΗ ΠΡΟΪΟΝΤΟΣ

ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΓΩΓΕΑ

Βήμα 1

Συνδέστε το τροφοδοτικό σε μια ελεύθερη επιτοίχια πρίζα και κατόπιν συνδέστε το άλλο άκρο του καλωδίου του τροφοδοτικού στη θύρα παροχής ρεύματος του μεταγωγέα. Θα ανάψει η ένδειξη LED λειτουργίας, επιβεβαιώνοντας ότι η συσκευή τροφοδοτείται επιτυχώς με ρεύμα.

Βήμα 2

Χρησιμοποιήστε ένα καλώδιο LAN για να συνδέσετε τη συσκευή δικτύου σας σε μία από τις 7 θύρες του μεταγωγέα.

D-Link 'Evδεῖη LED κατάστασης

Βήμα 3

Ελέγξτε τις φωτεινές ενδείξεις (LED) Link/Act στον μεταγωγέα για να βεβαιωθείτε ότι η σύνδεση είναι σωστή.

ΕΝΔΕΙΞΗ LED ΤΑΧΥΤΗΤΑΣ ΣΥΝΔΕΣΗΣ ΘΥΡΑΣ

Θέση Χρώμα Κατάσταση Περιγραφή
LED ανά Θύρα 1000 BASE-T(Θύρα 1-5)	Πράσινο	Σταθερά αναμμένο Σύνδεση 1000M
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Πορτοκαλί	Σταθερά αναμμένο Σύνδεση 10/100M
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Ανενεργή Δεν ανάβει Δεν υπάρχει σύνδεση
LED ανά Θύρα 2.5G BASE-T(Θύρα 6-7)	Μπλε	Σταθερά αναμμένο Σύνδεση 2.5G
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Πράσινο	Σταθερά αναμμένο Σύνδεση 1000M
		Αναβοσβήνει	Μετάδοση δεδομένων/δραστηριότητα
	Πορτοκαλί	Σταθερά αναμμένο Σύνδεση 10/100M
		Αναβοσβήνει Μετάδοση δεδομένων/δραστηριότητα
	Λνενεργή Δεν ανάβει Δεν υπάρχει σύνδεση

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗΣ

1. TI ΜΠΟΡΩ NA ΚΑΝΩ ΕΑΝ ΔΕΝ ΑΝΑΒΕΙ Η ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑΣ;

Ελέγξτε εάν το τροφοδοτικό είναι συνδεδεμένο σωστά σε μια επιτοίχια πρίζα και στην πίσω πλευρά του μεταγωγέα.

1. TI ΜΠΟΡΩ NA ΚΑΝΩ ΕΑΝ ΜΙΑ ΣΥΝΔΕΔΕΜΕΝΗ ΣΥΣΚΕΥΗ ΔΕΝ ΕΝΤΟΠΙΖΕΤΑΙ;

Αρχικά, ελέγξτε εάν αναβοσβήνει η ένδειξη LED της θύρας. Εάν δεν ανάβει η ένδειξη LED της θύρας, δοκιμάστε να συνδέσετε τη συσκευή με ένα διαφορετικό καλώδιο LAN.
