DMS107 - スイッチ D-LINK - 無料のユーザーマニュアル

製品タイプ	管理不要なスイッチネットワーク
ブランド	D-Link
モデル	DMS107
ポート数	7ポート (5× 1000BASE-T + 2× 2.5GBASE-T)
電源	ACアダプター 12V、0.5A
消費電力	〜6 W（最大）
寸法（約）	148 x 100 x 28 mm
重量（約）	〜300 g
動作温度	0°C〜40°C
動作湿度	10% 〜 90%（結露なきこと）
主な機能	プラグアンドプレイ、自動MDI/MDIX検出、IEEE 802.3xフロー制御
お手入れ・クリーニング	クリーニング前に電源を抜き、乾いた非毛羽立ち布を使用
安全性	湿気や熱にさらさない、分解しない、取り扱い前に静電気を放電する
交換部品と修理可能性	ユーザーが修理可能な部品はありません。テクニカルサポートに連絡してください
一般情報	カナダNMB-003準拠、WEEEを介してのリサイクル、D-Linkの環境推奨事項

よくある質問 - DMS107 D-LINK

電源ランプが消えている場合の対処方法は？

電源アダプターが機能するコンセントとスイッチの背面に正しく接続されていることを確認してください。ランプが消えたままの場合は、別のコンセントを試すか、テクニカルサポートに連絡してください。

接続したデバイスが検出されない場合の対処方法は？

まず、対応するポートのランプが点滅しているか確認してください。消えている場合は、別のLANケーブルを試してください。また、デバイスの電源が入っており、ネットワーク設定が正しいことを確認してください。

スイッチをネットワークに接続する方法は？

スイッチにACアダプターを接続し、コンセントに差し込みます。イーサネットケーブルを使用して、ルーターまたはモデムをスイッチのいずれかのポートに接続します。次に、コンピューターやゲーム機などのデバイスを他のポートに接続します。

対応最大速度は？

ポート1〜5は最大1000 Mbps（1 Gb/s）、ポート6と7は最大2.5 Gb/sに対応しています。実際の速度は、使用するケーブルやデバイスに依存します。

スイッチは私のケーブルと互換性がありますか？

はい、標準のCat5e以上のイーサネットケーブルと互換性があります。2.5 Gb/sの速度には、少なくともCat5e、できればCat6を使用してください。

スイッチを正しく設置する方法は？

スイッチを平らで安定した面に置き、熱源や湿気から遠ざけてください。十分な換気を確保してください。取扱説明書に記載の順序に従って、電源とネットワークケーブルを接続してください。

LEDランプの意味は？

電源ランプは、電源が入っていると緑色に点灯します。各ポートについて、常時点灯のLEDはリンク確立を示し（速度により色が異なります：1 Gb/sは緑、10/100 Mb/sは橙、2.5 Gb/sは青）、点滅はネットワークアクティビティを示します。

この製品をリサイクルする方法は？

スイッチを家庭ごみと一緒に捨てないでください。地域の規制に従って、WEEE（電気電子機器廃棄物）回収場所に持ち込んでください。

別の電源アダプターを使用できますか？

付属のアダプター（12V、0.5A）または厳密に同一のアダプターのみを使用してください。不適切な電源を使用すると、スイッチが損傷し、保証が無効になる可能性があります。

過熱した場合の対処方法は？

すぐにスイッチを抜き、冷ましてください。通気孔が塞がれていないか、また機器が熱源にさらされていないか確認してください。問題が続く場合は、テクニカルサポートに連絡してください。

使用説明書 DMS107 D-LINK

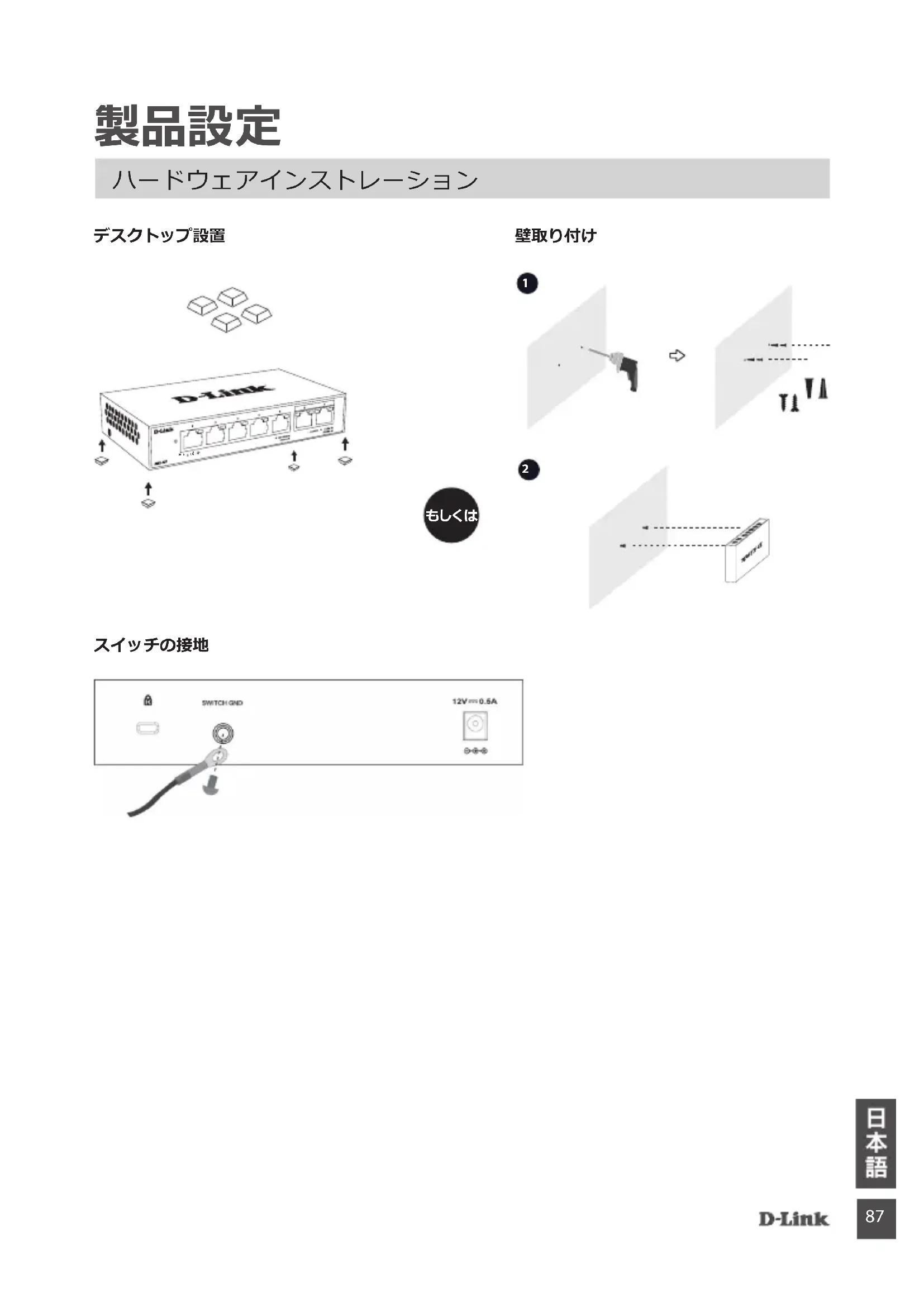

電源アダプタを空いている壁のコンセントに差し込み、電源アダプタケーブルのもう一方の端をスイッチの電源ポートに差し込みます。電源(power)LEDが点灯し、デバイスの電源が正常に投入されたことを確認します。

ステップ2

LANケーブルを使用して、ネットワークデバイスをスイッチの7つのポートのいずれかに接続します。

D-Link ステータLED

ステップ3

スイッチのLink/Act LEDのステータスをチェックして、正しく接続されていることを確認します。

ポートLED接続速度

Link/Act LEDインジケータ

Location Color Status	Description
1000BASE-Tポート(ポート1-5)のLED	緑	点灯 1000Mで接続しています
		点滅 データを送受信しています
	橙	点灯 10/100Mで接続しています
		点滅 データを送受信しています
	オフ	消灯 リンクがありません
2.5G BASE-Tポート(ポート6-7)のLED	青	点灯 2.5Gで接続しています
		点滅 データを送受信しています
	緑	点灯 1000Mで接続しています
		点滅 データを送受信しています
	橙	点灯 10/100Mで接続しています
		点滅 データを送受信しています
	オフ 消灯 リンクがありません

トラブルシューティング

セットアップと設定の問題

1. 電源(Power)LEDが点灯しない場合はどうすればいいですか?

電源アダプタが壁のコンセントとスイッチの背面に正しく接続されているかどうかを確認してください。

2. 接続されたデバイスが検出されない場合はどうすればいいですか?

最初にポート LEDが点滅しているかどうかを確認します。ポート LEDが点灯しない場合は、別の LANケーブルを使用して、デバイスを接続してみてください。

TECHNICAL SUPPORT

この度は弊社製品をお買い上げいただき、誠にありがとうございます。

製品に同梱されている保証書の購入元にお問い合わせください。

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをして下さい。 VCCI-B
