DMS107 - Commutateur D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non administrable
Marque	D-Link
Modèle	DMS107
Nombre de ports	7 ports (5× 1000BASE-T + 2× 2.5GBASE-T)
Alimentation	Adaptateur secteur 12V, 0.5A
Consommation électrique	~6 W (max)
Dimensions (approx.)	148 x 100 x 28 mm
Poids (approx.)	~300 g
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% – 90% (sans condensation)
Fonctions principales	Plug and play, détection automatique MDI/MDIX, contrôle de flux IEEE 802.3x
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux
Sécurité	Ne pas exposer à l’humidité, à la chaleur ; ne pas démonter ; décharger l’électricité statique avant manipulation
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur ; contacter le support technique
Informations générales	Conforme NMB-003 Canada ; recyclage via DEEE ; recommandations environnementales D-Link

FOIRE AUX QUESTIONS - DMS107 D-LINK

Que faire si le voyant d'alimentation est éteint ?

Vérifiez que l'adaptateur d'alimentation est correctement connecté à une prise murale fonctionnelle et à l'arrière du commutateur. Si le voyant reste éteint, essayez une autre prise ou contactez le support technique.

Que faire si un périphérique connecté n'est pas détecté ?

Commencez par vérifier si le voyant du port correspondant clignote. S'il est éteint, essayez un autre câble LAN. Assurez-vous également que le périphérique est allumé et que ses paramètres réseau sont corrects.

Comment connecter le commutateur à mon réseau ?

Branchez l'adaptateur secteur sur le commutateur et sur une prise murale. Utilisez un câble Ethernet pour relier votre routeur ou modem à l'un des ports du commutateur. Connectez ensuite vos appareils (ordinateurs, consoles, etc.) aux autres ports.

Quelle est la vitesse maximale supportée ?

Les ports 1 à 5 supportent jusqu'à 1000 Mbps (1 Gb/s) et les ports 6 et 7 supportent jusqu'à 2,5 Gb/s. La vitesse réelle dépend de vos câbles et périphériques.

Le commutateur est-il compatible avec mes câbles ?

Oui, il est compatible avec les câbles Ethernet standards Cat5e ou supérieur. Pour les vitesses 2,5 Gb/s, utilisez au moins du Cat5e, de préférence du Cat6.

Comment installer le commutateur correctement ?

Placez le commutateur sur une surface plane et stable, à l'écart des sources de chaleur et de l'humidité. Assurez une ventilation suffisante. Branchez l'alimentation et les câbles réseau en respectant l'ordre indiqué dans la notice.

Que signifient les voyants LED ?

Le voyant d'alimentation est vert si l'appareil est sous tension. Pour chaque port, une LED fixe indique une liaison établie (couleur selon la vitesse : vert pour 1 Gb/s, orange pour 10/100 Mb/s, bleu pour 2,5 Gb/s). Un clignotement signifie une activité réseau.

Comment recycler ce produit ?

Ne jetez pas le commutateur avec les déchets ménagers. Déposez-le dans un point de collecte DEEE (déchets d'équipements électriques et électroniques) conformément aux réglementations locales.

Puis-je utiliser ce commutateur avec une alimentation différente ?

N'utilisez que l'adaptateur fourni (12V, 0.5A) ou un adaptateur strictement identique. L'utilisation d'une alimentation non adaptée peut endommager le commutateur et annuler la garantie.

Que faire en cas de surchauffe ?

Débranchez immédiatement le commutateur et laissez-le refroidir. Vérifiez que les orifices de ventilation ne sont pas obstrués et que l'appareil n'est pas exposé à une source de chaleur. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI DMS107 D-LINK

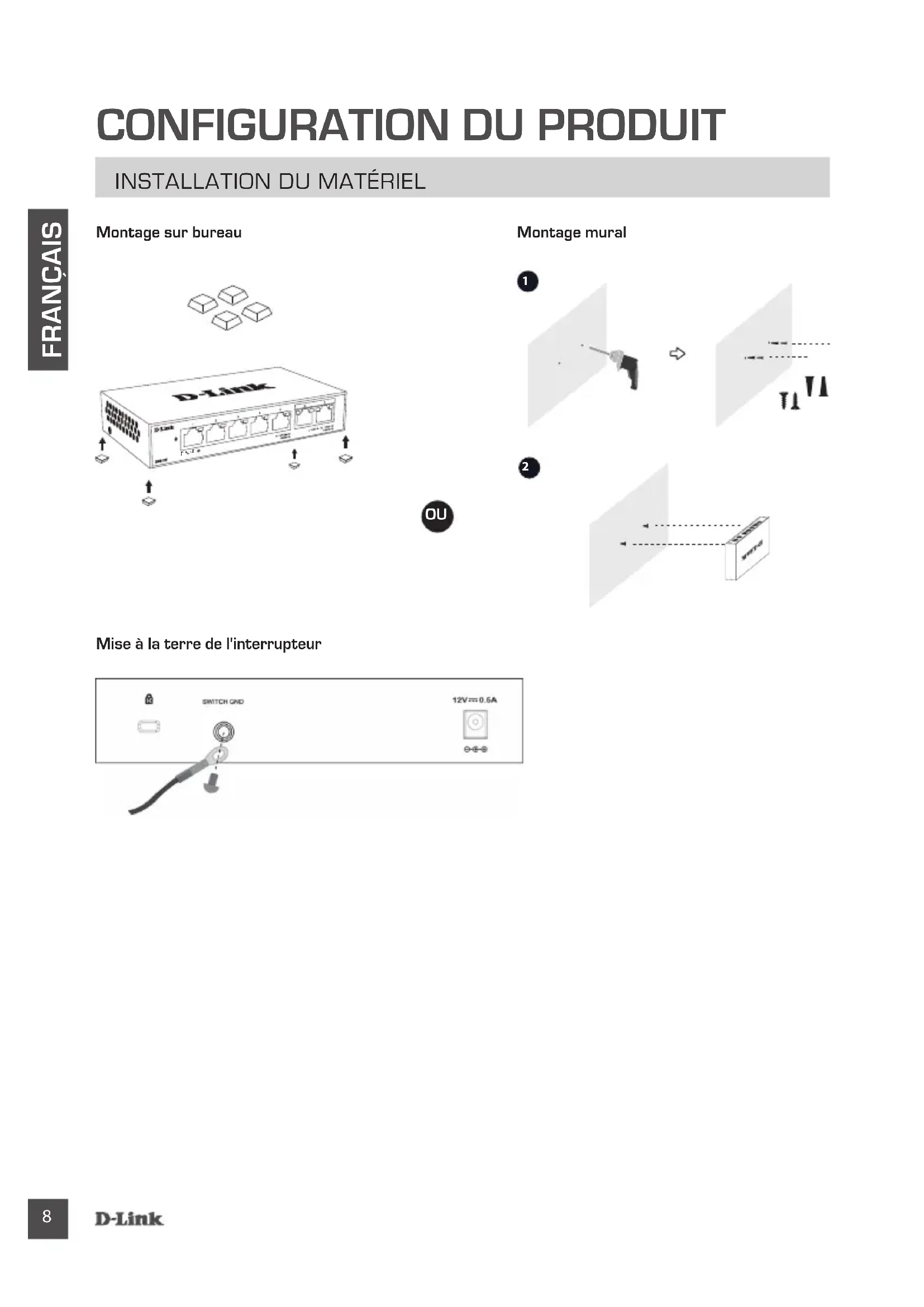

Mise à la terre de l'interrupteur

R SWITCH GRID 12V==0.5A

Branchez l'adaptateur électrique dans une prise murale libre, puis branchez l'autre extrémité du câble de l'adaptateur électrique dans le port d'alimentation du commutateur. Le voyant d'alimentation s'allume pour confirmer que le périphérique a été correctement mis sous tension.

Étape 2

Utilisez un câble LAN pour connecter votre appareil réseau à l'un des 7 ports du commutateur.

D-Link Voyant d'état

Étape 3

Vérifiez les voyants Link/Act (LED) du commutateur pour vérifier que la connexion est correcte.

LED DU PORT VITESSE DE CONNEXION

Emplacement Couleur État Description
LED par port 1000 BASE-T (Port 1-5)	Vert	Fixe Connexion 1000M
		Clignote Transmission de données/Activité
	Orange	Fixe Connexion 10/100M
		Clignote Transmission de données/Activité
	Désactivé Éteint Pas de liaison
LED par port 2.5G BASE-T (Port 6-7)	Bleu	Fixe Connexion 2.5G
		Clignote Transmission de données/Activité
	Vert	Fixe Connexion 1000M
		Clignote	Transmission de données/Activité
	Orange	Fixe Connexion 10/100M
		Clignote Transmission de données/Activité
	Désactivé Éteint Pas de liaison

RÉSOLUTION DES PROBLÈMES

PROBLÈMES DE CONFIGURATION ET D'INSTALLATION

1. QUE FAIRE SI LE VOYANT D'ALIMENTATION EST ÉTEINT ?

Vérifiez si l'adaptateur d'alimentation est correctement connecté à une prise murale et à l'arrière de l'interrupteur.

2. QUE FAIRE SI UN PÉRIPHÉRIQUE CONNECTÉ N'EST PAS DÉTECTÉ ?

Commencez par vérifier si le voyant du port clignote. S'il est éteint, essayez de connecter le périphérique avec un autre câble de réseau local.

SUPPORT TECHNIQUE

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Les consignes générales de sécurité ci-après sont fournies afin d'assurer votre sécurité personnelle et de protéger le produit d'éventuels dommages. Veuillez consulter les consignes d'utilisation du produit pour plus de détails.

• L'électricité statique peut endommager les composants électroniques. Déchargez l'électricité statique de votre corps (en touchant un objet en métal relié à la terre par exemple) avant de toucher le produit.
• N'essayez pas d'intervenir sur le produit et ne le démontez jamais. Pour certains produits contenant une batterie remplaçable par l'utilisateur, veuillez lire et suivre les consignes

- contenues dans le manuel d'utilisation.

- Ne renversez pas d'aliments ou de liquide sur le produit et n'insérez jamais d'objets dans les orifices.

- N'utilisez pas ce produit à proximité d'un point d'eau, de zones très humides ou de condensation sauf si le produit a été spécifiquement conçu pour une application extérieure.

- Éloignez le produit des radiateurs et autres sources de chaleur.

- Débranchez toujours le produit de l'alimentation avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux.

Ce symbole apposé sur le produit ou son emballage signifie que, conformément aux lois et réglementations locales, ce produit ne doit pas être éliminé avec les déchets domestiques mais recyclé. Veuillez le rapporter à un point de collecte prévu à cet effet par les autorités locales; certains accepteront vos produits gratuitement. En recyclant le produit et son emballage de cette manière, vous aidez à préserver l'environnement et à protéger la santé de l'homme.

D-Link et l'environnement

Chez D-Link, nous sommes conscients de l'impact de nos opérations et produits sur l'environnement et nous engageons à le réduire. Pour limiter cet impact, D-Link conçoit et fabrique ses produits de manière aussi écologique que possible, en utilisant des matériaux recyclables et faiblement toxiques, tant dans ses produits que ses emballages.

D-Link recommande de toujours éteindre ou débrancher vos produits D-Link lorsque vous ne les utilisez pas. Vous réaliserez ainsi des économies d'énergie et réduirez vos émissions de CO2.

Pour en savoir plus sur les produits et emballages respectueux de l'environnement, veuillez consulter le www.dlinkgreen.com.
