DMS107 - Schalter D-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwaltbarer Netzwerk-Switch
Marke	D-Link
Modell	DMS107
Anzahl der Ports	7 Ports (5× 1000BASE-T + 2× 2.5GBASE-T)
Stromversorgung	Netzteil 12V, 0.5A
Stromverbrauch	~6 W (max)
Abmessungen (ca.)	148 x 100 x 28 mm
Gewicht (ca.)	~300 g
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% – 90% (nicht kondensierend)
Hauptfunktionen	Plug & Play, automatische MDI/MDIX-Erkennung, IEEE 802.3x Flusskontrolle
Wartung und Reinigung	Vor der Reinigung vom Netz trennen; ein trockenes, fusselfreies Tuch verwenden
Sicherheit	Nicht Feuchtigkeit oder Hitze aussetzen; nicht zerlegen; vor der Handhabung statische Elektrizität entladen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; technischen Support kontaktieren
Allgemeine Informationen	Konform mit NMB-003 Kanada; Recycling über WEEE; D-Link Umweltempfehlungen

Häufig gestellte Fragen - DMS107 D-LINK

Was tun, wenn die Betriebsanzeige aus ist?

Überprüfen Sie, ob das Netzteil ordnungsgemäß an eine funktionierende Steckdose und an der Rückseite des Switches angeschlossen ist. Wenn die Anzeige aus bleibt, versuchen Sie eine andere Steckdose oder kontaktieren Sie den technischen Support.

Was tun, wenn ein angeschlossenes Gerät nicht erkannt wird?

Überprüfen Sie zunächst, ob die Anzeige des entsprechenden Ports blinkt. Wenn sie aus ist, versuchen Sie ein anderes LAN-Kabel. Stellen Sie auch sicher, dass das Gerät eingeschaltet ist und seine Netzwerkeinstellungen korrekt sind.

Wie verbinde ich den Switch mit meinem Netzwerk?

Schließen Sie das Netzteil an den Switch und an eine Steckdose an. Verbinden Sie Ihren Router oder Ihr Modem über ein Ethernet-Kabel mit einem der Ports des Switches. Schließen Sie dann Ihre Geräte (Computer, Konsolen usw.) an die anderen Ports an.

Was ist die maximal unterstützte Geschwindigkeit?

Die Ports 1 bis 5 unterstützen bis zu 1000 Mbit/s (1 Gbit/s) und die Ports 6 und 7 unterstützen bis zu 2,5 Gbit/s. Die tatsächliche Geschwindigkeit hängt von Ihren Kabeln und Geräten ab.

Ist der Switch mit meinen Kabeln kompatibel?

Ja, er ist mit Standard-Ethernet-Kabeln Cat5e oder höher kompatibel. Verwenden Sie für 2,5 Gbit/s mindestens Cat5e, vorzugsweise Cat6.

Wie installiere ich den Switch richtig?

Stellen Sie den Switch auf eine ebene, stabile Oberfläche, fern von Wärmequellen und Feuchtigkeit. Sorgen Sie für ausreichende Belüftung. Schließen Sie die Stromversorgung und die Netzwerkkabel gemäß der in der Anleitung angegebenen Reihenfolge an.

Was bedeuten die LED-Anzeigen?

Die Betriebsanzeige leuchtet grün, wenn das Gerät eingeschaltet ist. Bei jedem Port zeigt eine dauerhaft leuchtende LED eine bestehende Verbindung an (Farbe je nach Geschwindigkeit: Grün für 1 Gbit/s, Orange für 10/100 Mbit/s, Blau für 2,5 Gbit/s). Blinken bedeutet Netzwerkaktivität.

Wie recycel ich dieses Produkt?

Werfen Sie den Switch nicht in den Hausmüll. Geben Sie ihn gemäß den örtlichen Vorschriften an einer WEEE-Sammelstelle (Elektro- und Elektronik-Altgeräte) ab.

Kann ich diesen Switch mit einem anderen Netzteil verwenden?

Verwenden Sie nur das mitgelieferte Netzteil (12V, 0,5A) oder ein baugleiches Netzteil. Die Verwendung eines ungeeigneten Netzteils kann den Switch beschädigen und die Garantie erlöschen lassen.

Was tun bei Überhitzung?

Trennen Sie den Switch sofort vom Netz und lassen Sie ihn abkühlen. Überprüfen Sie, ob die Lüftungsschlitze nicht blockiert sind und das Gerät keiner Wärmequelle ausgesetzt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support.

BEDIENUNGSANLEITUNG DMS107 D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUÍA DE INSTALACIÓN

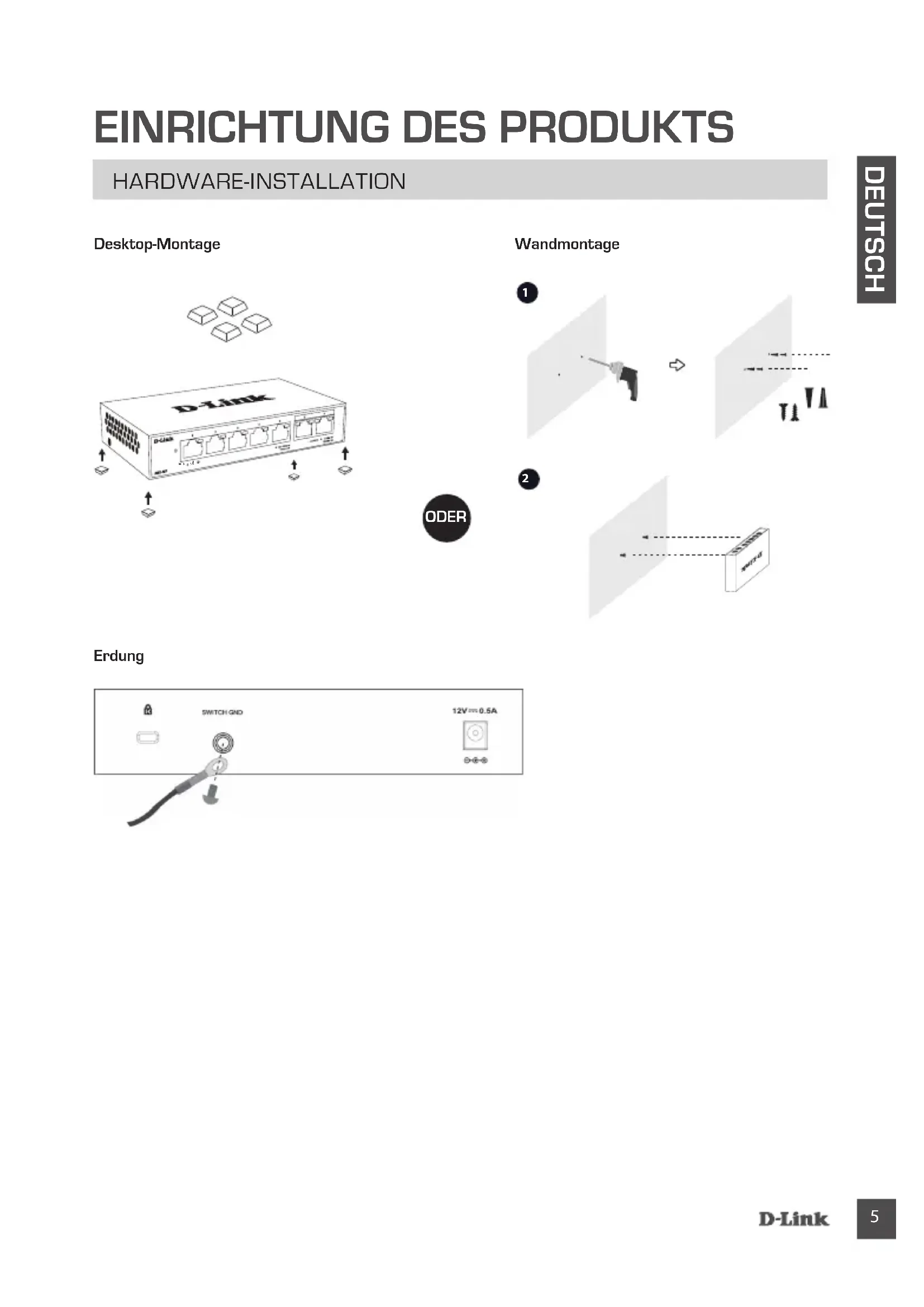

EINRICHTUNG DES PRODUKTS

HARDWARE-INSTALLATION

Desktop-Montage

D-Zlink

Wandmontage

EINRICHTUNG DES PRODUKTS

SWITCH EINRICHTEN

Schritt 1

Schließen Sie das Netzteil an eine freie Wandsteckdose an und stecken Sie das andere Ende des Netzkabels in den Netzanschluss des Switch. Die LED-Betriebsanzeige leuchtet auf. Das zeigt, dass das Gerät eingeschaltet ist.

Schritt 2

Schließen Sie Ihr Netzwerkgerät mit einem LAN-Kabel an einen der 7 Anschlüsse am Switch an.

D-Link Status-LED

Schritt 3

Die Link-/Act-LEDs (LEDs) auf dem Switch zeigen an, ob die Verbindung ordnungsgemäß hergestellt wurde.

PORT-LED- VERBINDUNGSGESCHWINDIGKEIT

Link-/Act-LEDs

Ort Farbe Status Beschreibung
LED Per 1000 BASE-T Port (Port 1-5)	Grün	Leuchtet durchgehend 1	1000M-Verbindung
		Blinkt Datenübertragung/Aktivität
	Gelb	Leuchtet durchgehend 1	10/100M-Verbindung
		Blinkt Datenübertragung/Aktivität
	Aus Licht aus Keine Verbindung
LED Per 2,5 G BASE-T Port (Port 6-7)	Blau	Leuchtet durchgehend 2	5G-Verbindung
		Blinkt Datenübertragung/Aktivität
	Grün	Leuchtet durchgehend 1	1000M-Verbindung
		Blinkt	Datenübertragung/Aktivität
	Gelb	Leuchtet durchgehend 1	10/100M-Verbindung
		Blinkt Datenübertragung/Aktivität
	Aus Licht aus Keine Verbindung

FEHLERBEHEBUNG

EINRICHTUNGS- UND KONFIGURATIONSPROBLEME

1. WAS MACHE ICH, WENN DIE LED-BETRIEBSANZEIGE NICHT LEUCHTET?

Stellen Sie sicher, dass das Netzteil korrekt in die Wandsteckdose und in die Rückseite des Switch eingesteckt ist.

1. WAS MACHE ICH, WENN EIN ANGESCHLOSSENEs GERÄT NICHT ERKANNT WIRD?

Prüfen Sie zunächst, ob die Port-LED blinkt. Wenn die LED nicht leuchtet, versuchen Sie, das Gerät mit einem anderen LAN-Kabel anzuschließen.

TECHNISCHER SUPPORT

D-Link D-Link 4.12.08.08

SICHERHEITSVORSCHRIFTEN

Die folgenden allgemeinen Sicherheitsvorschriften dienen als Hilfe zur Gewährleistung Ihrer eigenen Sicherheit und zum Schutz Ihres Produkts. Weitere Details finden Sie in den Benutzeranleitungen zum Produkt.

• Statische Elektrizität kann elektronischen Komponenten schaden. Um Schäden durch statische Aufladung zu vermeiden, leiten Sie elektrostatische Ladungen von Ihrem Körper ab,
  • (z. B. durch Berühren eines geerdeten blanken Metallteils), bevor Sie das Produkt berühren.
• Unterlassen Sie jeden Versuch, das Produkt zu warten, und versuchen Sie nicht, es in seine Bestandteile zu zerlegen. Für einige Produkte mit austauschbaren Akkus lesen Sie bitte das Benutzerhandbuch und befolgen Sie die dort beschriebenen Anleitungen.
• Vermeiden Sie, dass Speisen oder Flüssigkeiten auf Ihr Produkt gelangen, und stecken Sie keine Gegenstände in die Gehäuseschlitze oder -öffnungen Ihres Produkts.
• Verwenden Sie dieses Produkt nicht in unmittelbarer Nähe von Wasser und nicht in Bereichen mit hoher Luftfeuchtigkeit oder Kondensation, es sei denn, es ist speziell zur Nutzung in

- Außenbereichen vorgesehen und eingestuft.

- Halten Sie das Produkt von Heizkörpern und anderen Quellen fern, die Wärme erzeugen.

- Trennen Sie das Produkt immer von der Stromzufuhr, bevor Sie es reinigen und verwenden Sie dazu ausschließlich ein trockenes fusselfreies Tuch.

CONSIGNES DE SÉCURITÉ

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu mindern. Zu diesem Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung.

D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen zu reduzieren.

Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wissen möchten, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
