DMS107 - Interruttore D-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete non gestibile
Marca	D-Link
Modello	DMS107
Numero di porte	7 porte (5× 1000BASE-T + 2× 2.5GBASE-T)
Alimentazione	Adattatore di rete 12V, 0.5A
Consumo elettrico	~6 W (max)
Dimensioni (circa)	148 x 100 x 28 mm
Peso (circa)	~300 g
Temperatura di funzionamento	da 0°C a 40°C
Umidità di funzionamento	10% – 90% (senza condensa)
Funzioni principali	Plug and play, rilevamento automatico MDI/MDIX, controllo di flusso IEEE 802.3x
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto non lanuginoso
Sicurezza	Non esporre a umidità, calore; non smontare; scaricare l'elettricità statica prima della manipolazione
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente; contattare il supporto tecnico
Informazioni generali	Conforme NMB-003 Canada; riciclaggio tramite DEEE; raccomandazioni ambientali D-Link

Domande frequenti - DMS107 D-LINK

Cosa fare se la spia di alimentazione è spenta?

Verificare che l'adattatore di alimentazione sia correttamente collegato a una presa a muro funzionante e alla parte posteriore dello switch. Se la spia rimane spenta, provare un'altra presa o contattare il supporto tecnico.

Cosa fare se un dispositivo collegato non viene rilevato?

Iniziare verificando se la spia della porta corrispondente lampeggia. Se è spenta, provare un altro cavo LAN. Assicurarsi inoltre che il dispositivo sia acceso e che le sue impostazioni di rete siano corrette.

Come collegare lo switch alla mia rete?

Collegare l'adattatore di rete allo switch e a una presa a muro. Utilizzare un cavo Ethernet per connettere il router o modem a una delle porte dello switch. Quindi collegare i propri dispositivi (computer, console, ecc.) alle altre porte.

Qual è la velocità massima supportata?

Le porte da 1 a 5 supportano fino a 1000 Mbps (1 Gb/s) e le porte 6 e 7 supportano fino a 2,5 Gb/s. La velocità effettiva dipende dai cavi e dai dispositivi.

Lo switch è compatibile con i miei cavi?

Sì, è compatibile con cavi Ethernet standard Cat5e o superiori. Per velocità 2,5 Gb/s, utilizzare almeno Cat5e, preferibilmente Cat6.

Come installare correttamente lo switch?

Posizionare lo switch su una superficie piana e stabile, lontano da fonti di calore e umidità. Assicurare una ventilazione sufficiente. Collegare l'alimentazione e i cavi di rete seguendo l'ordine indicato nel manuale.

Cosa significano le spie LED?

La spia di alimentazione è verde se il dispositivo è acceso. Per ogni porta, un LED fisso indica un collegamento stabilito (colore in base alla velocità: verde per 1 Gb/s, arancione per 10/100 Mb/s, blu per 2,5 Gb/s). Un lampeggio indica attività di rete.

Come riciclare questo prodotto?

Non gettare lo switch con i rifiuti domestici. Smaltirlo in un punto di raccolta DEEE (rifiuti di apparecchiature elettriche ed elettroniche) secondo le normative locali.

Posso usare questo switch con un'alimentazione diversa?

Utilizzare solo l'adattatore fornito (12V, 0.5A) o un adattatore strettamente identico. L'uso di un'alimentazione non adatta può danneggiare lo switch e annullare la garanzia.

Cosa fare in caso di surriscaldamento?

Scollegare immediatamente lo switch e lasciarlo raffreddare. Verificare che le aperture di ventilazione non siano ostruite e che il dispositivo non sia esposto a una fonte di calore. Se il problema persiste, contattare il supporto tecnico.

MANUALE UTENTE DMS107 D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

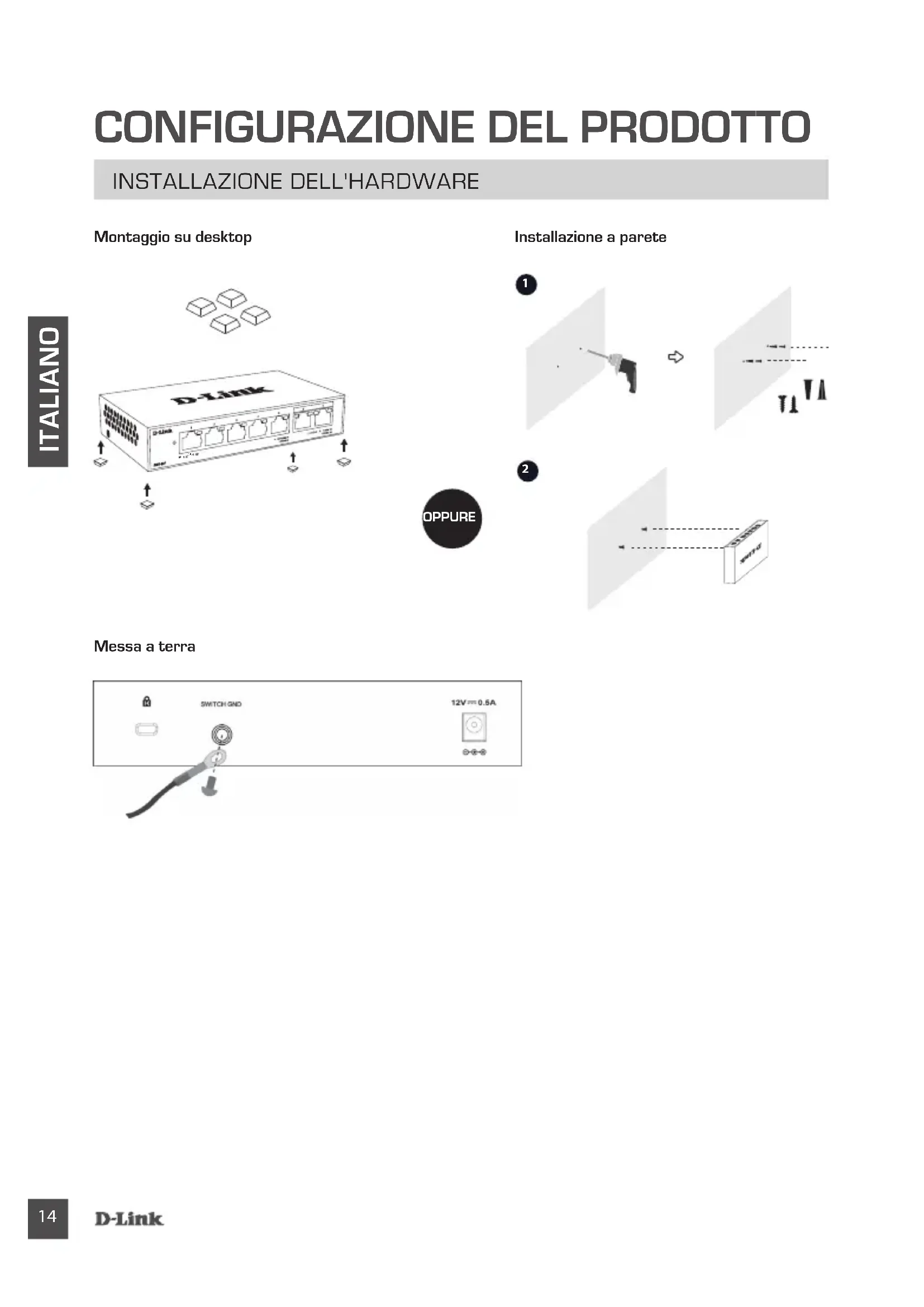

CONFIGURAZIONE DEL PRODOTTO

INSTALLAZIONE DELL'HARDWARE

Montaggio su desktop
ITALIANO

Installazione a parete

CONFIGURAZIONE DEL PRODOTTO

CONFIGURAZIONE SWITCH

Fase 1

Collegare l'adattatore di alimentazione a una presa a muro libera, quindi collegare l'altra estremità del cavo dell'adattatore di alimentazione alla porta di alimentazione Dello switch. Il LED di alimentazione si accenderà a confermare che il dispositivo è correttamente alimentato.

Fase 2

Utilizzare un cavo LAN per collegare il dispositivo di rete ad una delle 7 porte dello switch.

Controllare le spie di collegamento/act (LED) sullo switch per verificare che il collegamento sia corretto.

VELOCITÀ DI CONNESSIONE LED DELLA PORTA

Posizione Colore Stato Descrizione
LED Per Porta BASE-T 1000 (Porta 1-5)	Verde	Fisso Connessione 1000M
		Lampeggiante Attività/Trasmissione dati
	Ambra	Fisso Connessione 10/100M
		Lampeggiante Attività/Trasmissione dati
	Off Spia spenta Collegamento assente
LED Per Porta BASE-T 2.5G (Porta 6-7)	Blu	Fisso Connessione 2.5G
		Lampeggiante Attività/Trasmissione dati
	Verde	Fisso Connessione 1000M
		Lampeggiante Attività/Trasmissione dati
	Ambra	Fisso Connessione 10/100M
		Lampeggiante Attività/Trasmissione dati
	Off Spia spenta Collegamento assente

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI IMPOSTAZIONE E CONFIGURAZIONE

1. CHE COSA È NECESSARIO FARE SE IL LED ALIMENTAZIONE NON È ACCESO?

Verificare che l'adattatore di alimentazione sia correttamente collegato a una presa a muro e al retro dello switch.

2. CHE COSA È NECESSARIO FARE SE UN DISPOSITIVO COLLEGATO NON VIENE RILEVATO?

In primo luogo, verificare che il LED porta lampeggi. Se il LED porta non è acceso, provare a utilizzare un altro cavo LAN per collegare il dispositivo.

ASSISTENZA TECNICA

La presenza di questo simbolo sul prodotto o sulla confezione del prodotto indica che, in conformità alle leggi e alle normative locali, questo prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicato dalle autorità locali. Alcuni questi punti di raccolta accettano gratuitamente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuirà a preservare l'ambiente e a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link cerca da sempre di ridurre l'impatto ambientale dei propri stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progetta e realizza i propri prodotti in modo che rispettino il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sia per i prodotti che per gli imballaggi.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegarne la spina quando non vengono utilizzati. In questo modo si contribuirà a risparmiare energia e a ridurre le emissioni di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il sito all'indirizzo www.dlinkgreen.com
