DMS107 - Przełącznik D-LINK - Bezpłatna instrukcja obsługi

Typ produktu	Niezarządzalny przełącznik sieciowy
Marka	D-Link
Model	DMS107
Liczba portów	7 portów (5× 1000BASE-T + 2× 2.5GBASE-T)
Zasilanie	Zasilacz sieciowy 12V, 0.5A
Pobór mocy	~6 W (maks.)
Wymiary (ok.)	148 x 100 x 28 mm
Waga (ok.)	~300 g
Temperatura pracy	0°C do 40°C
Wilgotność pracy	10% – 90% (bez kondensacji)
Główne funkcje	Plug and play, automatyczne wykrywanie MDI/MDIX, kontrola przepływu IEEE 802.3x
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać suchej, niestrzępiącej się szmatki
Bezpieczeństwo	Nie narażać na wilgoć, ciepło; nie demontować; rozładować elektryczność statyczną przed obsługą
Części zamienne i naprawialność	Żadne części nie nadają się do naprawy przez użytkownika; skontaktować się z pomocą techniczną
Informacje ogólne	Zgodny z NMB-003 Kanada; recykling przez DEEE; zalecenia środowiskowe D-Link

Często zadawane pytania - DMS107 D-LINK

Co zrobić, jeśli dioda zasilania jest wyłączona?

Sprawdź, czy zasilacz jest prawidłowo podłączony do działającego gniazdka ściennego i do tyłu przełącznika. Jeśli dioda nadal nie świeci, wypróbuj inne gniazdko lub skontaktuj się z pomocą techniczną.

Co zrobić, jeśli podłączone urządzenie nie jest wykrywane?

Zacznij od sprawdzenia, czy dioda odpowiedniego portu miga. Jeśli jest wyłączona, spróbuj innego kabla LAN. Upewnij się również, że urządzenie jest włączone i jego ustawienia sieciowe są prawidłowe.

Jak podłączyć przełącznik do mojej sieci?

Podłącz zasilacz do przełącznika i do gniazdka ściennego. Użyj kabla Ethernet, aby połączyć router lub modem z jednym z portów przełącznika. Następnie podłącz swoje urządzenia (komputery, konsole itp.) do pozostałych portów.

Jaka jest maksymalna obsługiwana prędkość?

Porty 1-5 obsługują do 1000 Mbps (1 Gb/s), a porty 6 i 7 obsługują do 2,5 Gb/s. Rzeczywista prędkość zależy od kabli i urządzeń.

Czy przełącznik jest kompatybilny z moimi kablami?

Tak, jest kompatybilny ze standardowymi kablami Ethernet Cat5e lub wyższymi. Dla prędkości 2,5 Gb/s używaj przynajmniej Cat5e, najlepiej Cat6.

Jak prawidłowo zainstalować przełącznik?

Umieść przełącznik na płaskiej i stabilnej powierzchni, z dala od źródeł ciepła i wilgoci. Zapewnij odpowiednią wentylację. Podłącz zasilanie i kable sieciowe zgodnie z kolejnością opisaną w instrukcji.

Co oznaczają diody LED?

Dioda zasilania świeci na zielono, gdy urządzenie jest włączone. Dla każdego portu stała dioda oznacza nawiązane połączenie (kolor zależny od prędkości: zielony dla 1 Gb/s, pomarańczowy dla 10/100 Mb/s, niebieski dla 2,5 Gb/s). Migotanie oznacza aktywność sieciową.

Jak zutylizować ten produkt?

Nie wyrzucaj przełącznika z odpadami domowymi. Oddaj go do punktu zbiórki DEEE (zużyty sprzęt elektryczny i elektroniczny) zgodnie z lokalnymi przepisami.

Czy mogę używać tego przełącznika z innym zasilaczem?

Używaj tylko dostarczonego zasilacza (12V, 0.5A) lub identycznego zamiennika. Użycie nieodpowiedniego zasilacza może uszkodzić przełącznik i unieważnić gwarancję.

Co zrobić w przypadku przegrzania?

Natychmiast odłącz przełącznik i pozostaw do ostygnięcia. Sprawdź, czy otwory wentylacyjne nie są zablokowane i czy urządzenie nie jest narażone na źródło ciepła. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną.

INSTRUKCJA OBSŁUGI DMS107 D-LINK

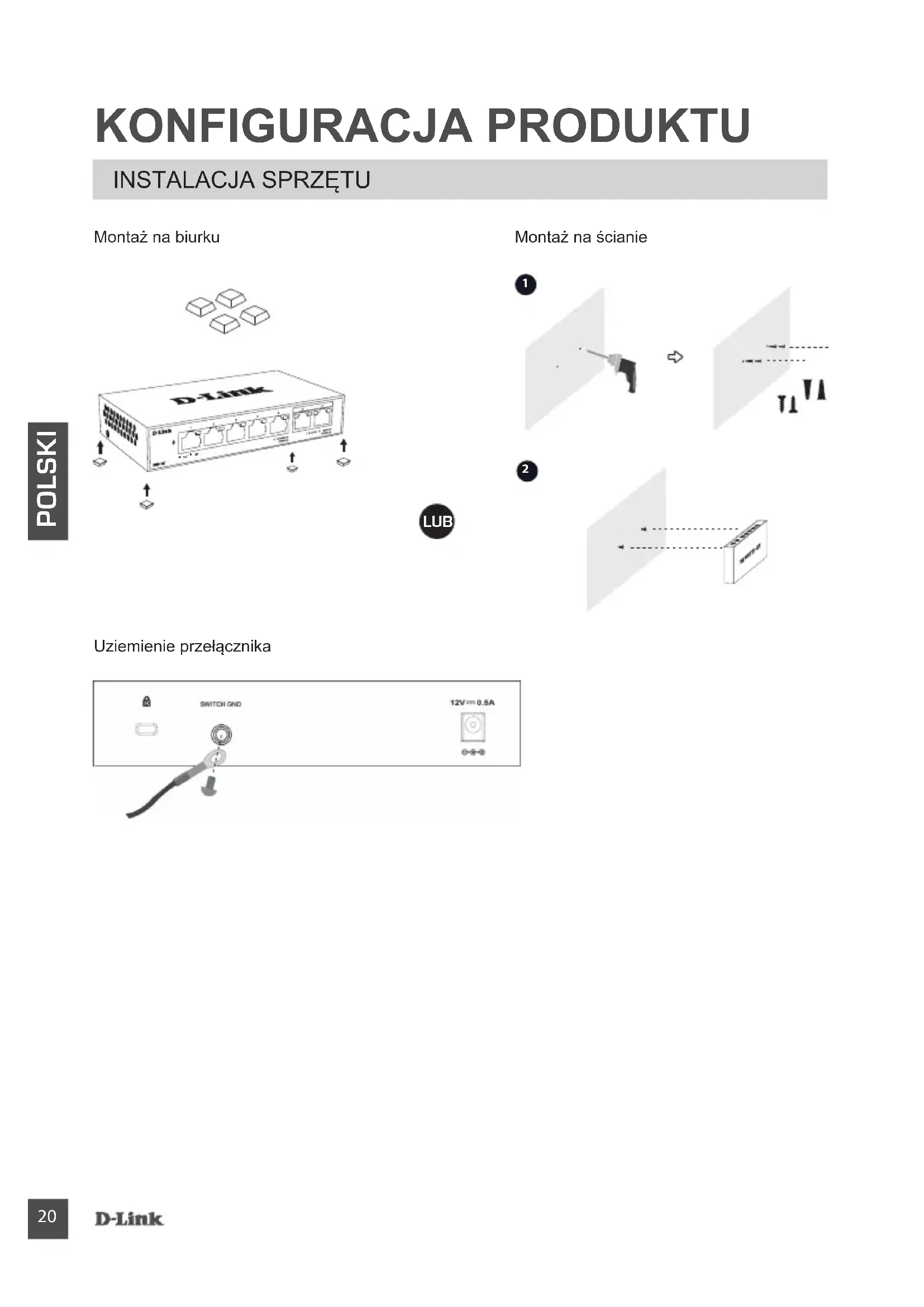

Uziemienie przełącznika

SWITCH GND 12V=0.5A

KONFIGURACJA PRODUKTU

KONFIGURACJA PRZEŁĄCZNIKA SIECIOWEGO

Krok 1

Podłącz zasilacz do gniazdka sieci elektrycznej i do gniazda zasilania urządzenia. Dioda LED zasilania zaświeci się potwierdzając, że przełącznik jest zasilany.

Krok 2

Przy użyciu przewodu sieci LAN podłącz urządzenie sieciowe do jednego z 7 portów w przełączniku.

D-Link Dioda LED stanu

Krok 3

Sprawdź czy wskaźniki Link/Act (diody LED) na przełączniku sygnalizują prawidłowe połączenie.

DIODA LED PORTU SZYBKOŚĆ POŁĄCZENIA

Lokalizacja Kolor Status Opis
LED portu 1000 BASE-T (Porty 1-5)	Zielony	Ciągły Połączenie 1000M
		Miganie Transmisja danych/Aktywność
	Pomarańczowy	Ciągły Połączenie 10/100M
		Miganie Transmisja danych/Aktywność
	Wył. Zgaszony Brak połączenia
LED portu 2.5GE BASE-T (Porty 6-7)	Niebieski	Ciągły Połączenie 2.5G
		Miganie Transmisja danych/Aktywność
	Zielony	Ciągły Połączenie 1000M
		Miganie	Transmisja danych/Aktywność
	Pomarańczowy	Ciągły Połączenie 10/100M
		Miganie Transmisja danych/Aktywność
	Wył. Zgaszony Brak połączenia

ROZWIAŻYWANIE PROBLEMÓW

PROBLEMY Z INSTALACJA I KONFIGURACJA

1. CO ZROBIĆ, GDY DIODA LED ZASILANIA NIE ŚWIECI SIĘ?

Sprawdź, czy zasilacz jest właściwie podłączony do gniazdka sieci elektrycznej oraz do gniazda zasilania z tyłu urządzenia.

1. CO ZROBIĆ, JEŚLI PODŁĄCZONE URZĄDZENIE NIE JEST WYKRYWANE?

Sprawdź, czy miga wskaźnik LED portu. Jeśli wskaźnik LED danego portu nie świeci, spróbuj podłączyć urządzenie za pomocą innego kabla Ethernet.

POMOC TECHNICZNA

Ten symbol umieszczony na produkcie lub opakowaniu oznacza, że zgodnie z miejscowym prawem i lokalnymi przepisami niniejszego produktu nie wolno wyrzucać jak odpady czy śmieci z gospodarstwa domowego, lecz należy go poddać procesowi recyklingu. Po zakończeniu użytkowania produktu, niektóre odpowiednie do tego celu podmioty przyjmą takie produkty nieodpłatnie, dlatego prosimy dostarczyć go do punktu zbiórki wskazanego przez lokalne władze.

Poprzez proces recyklingu i dzięki takiemu postępowaniu z produktem oraz jego opakowaniem, pomogą Państwo chronić środowisko naturalne i dbać o ludzkie zdrowie.

D-Link i środowisko

W D-Link podchodzimy w sposób świadomy do ochrony otoczenia oraz jesteśmy zaangażowani w zmniejszanie wpływu naszych działań i produktów na środowisko naturalne. W celu zminimalizowania takiego wpływu firma D-Link konstruuje i wytwarza swoje produkty w taki sposób, aby były one jak najbardziej przyjazne środowisku, stosując do tych celów materiały nadające się do powtórnego wykorzystania, charakteryzujące się małą toksycznością zarówno w przypadku samych produktów jak i opakowań.

Firma D-Link zaleca, aby Państwo zawsze prawidłowo wyłączali z użytku swoje produkty D-Link, gdy nie są one wykorzystywane. Postępując w ten sposób pozwalają Państwo oszczędzać energię i zmniejszać emisje CO2.

Aby dowiedzieć się więcej na temat produktów i opakowań mających wpływ na środowisko prosimy zapoznać się ze stronę internetową www.dlinkgreen.com.
