DMS107 - Interruptor D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red no administrable
Marca	D-Link
Modelo	DMS107
Número de puertos	7 puertos (5× 1000BASE-T + 2× 2.5GBASE-T)
Alimentación	Adaptador de corriente 12V, 0.5A
Consumo eléctrico	~6 W (máx.)
Dimensiones (aprox.)	148 x 100 x 28 mm
Peso (aprox.)	~300 g
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10% – 90% (sin condensación)
Funciones principales	Plug and play, detección automática MDI/MDIX, control de flujo IEEE 802.3x
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco que no suelte pelusa
Seguridad	No exponer a la humedad, al calor; no desmontar; descargar la electricidad estática antes de manipular
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar al soporte técnico
Información general	Conforme NMB-003 Canadá; reciclaje a través de RAEE; recomendaciones ambientales de D-Link

Preguntas frecuentes - DMS107 D-LINK

¿Qué hacer si el indicador de alimentación está apagado?

Verifique que el adaptador de corriente esté correctamente conectado a un tomacorriente funcional y a la parte posterior del conmutador. Si el indicador permanece apagado, pruebe con otro tomacorriente o contacte al soporte técnico.

¿Qué hacer si un dispositivo conectado no se detecta?

Comience por verificar si el indicador del puerto correspondiente parpadea. Si está apagado, pruebe con otro cable LAN. Asegúrese también de que el dispositivo esté encendido y que sus parámetros de red sean correctos.

¿Cómo conectar el conmutador a mi red?

Enchufe el adaptador de corriente en el conmutador y en un tomacorriente. Use un cable Ethernet para conectar su enrutador o módem a uno de los puertos del conmutador. Luego conecte sus dispositivos (computadoras, consolas, etc.) a los otros puertos.

¿Cuál es la velocidad máxima admitida?

Los puertos 1 a 5 admiten hasta 1000 Mbps (1 Gb/s) y los puertos 6 y 7 admiten hasta 2,5 Gb/s. La velocidad real depende de sus cables y dispositivos.

¿El conmutador es compatible con mis cables?

Sí, es compatible con cables Ethernet estándar Cat5e o superior. Para velocidades de 2,5 Gb/s, use al menos Cat5e, preferiblemente Cat6.

¿Cómo instalar el conmutador correctamente?

Coloque el conmutador sobre una superficie plana y estable, alejado de fuentes de calor y humedad. Asegure una ventilación suficiente. Conecte la alimentación y los cables de red siguiendo el orden indicado en el manual.

¿Qué significan los indicadores LED?

El indicador de alimentación es verde si el dispositivo está encendido. Para cada puerto, un LED fijo indica un enlace establecido (color según la velocidad: verde para 1 Gb/s, naranja para 10/100 Mb/s, azul para 2,5 Gb/s). Un parpadeo significa actividad de red.

¿Cómo reciclar este producto?

No deseche el conmutador con los residuos domésticos. Deposite en un punto de recogida RAEE (residuos de aparatos eléctricos y electrónicos) de acuerdo con las regulaciones locales.

¿Puedo usar este conmutador con una alimentación diferente?

Use solo el adaptador suministrado (12V, 0.5A) o un adaptador estrictamente idéntico. El uso de una alimentación no adecuada puede dañar el conmutador y anular la garantía.

¿Qué hacer en caso de sobrecalentamiento?

Desconecte inmediatamente el conmutador y déjelo enfriar. Verifique que los orificios de ventilación no estén obstruidos y que el dispositivo no esté expuesto a una fuente de calor. Si el problema persiste, contacte al soporte técnico.

MANUAL DE USUARIO DMS107 D-LINK

CONFIGURACIÓN DEL PRODUCTO

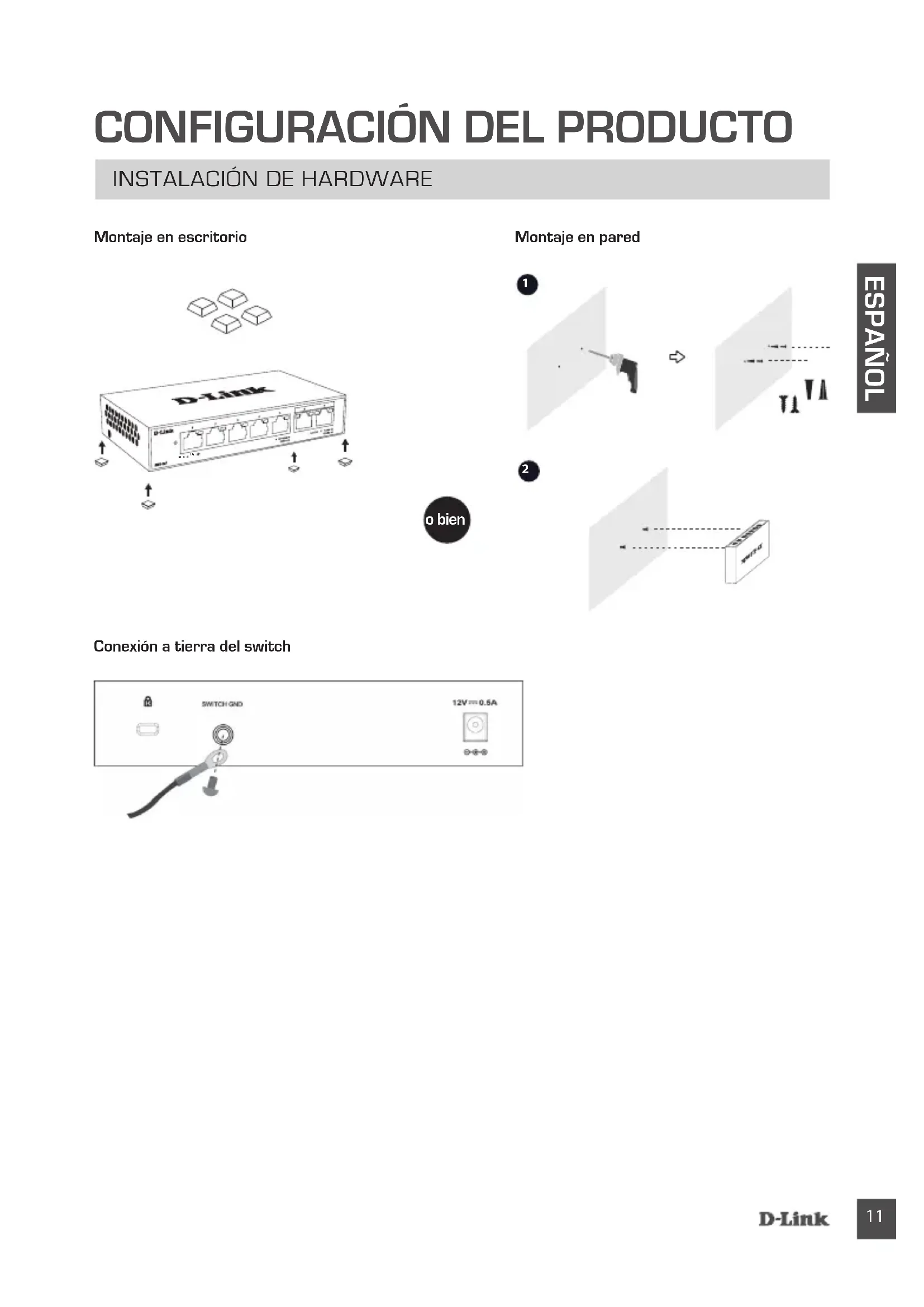

INSTALACIÓN DE HARDWARE

Montaje en escritorio

D-Link

Montaje en pared

Conexión a tierra del switch

SWITCH GND 12V=0.5A

CONFIGURACIÓN DEL PRODUCTO

CONFIGURACIÓN DEL CONMUTADOR

Paso 1

Enchufe el adaptador de alimentación en una toma de pared libre y, a continuación, enchufe el otro extremo del cable del adaptador de alimentación en el puerto de alimentación del conmutador. El LED de alimentación se iluminará, confirmando que el dispositivo se ha encendido correctamente.

Paso 2

Use un cable LAN para conectar el dispositivo de red a uno de los 7 puertos del conmutador.

D-Link LED de estado

Paso 3

Verifique las luces LED Link/Act en el conmutador para comprobar que la conexión es correcta.

VELOCIDAD DE CONEXIÓN SEGÚN EL LED DEL PUERTO

Indicadores LED Link/Act

Ubicación Color Estado Descripción
LED según puerto1000 BASE-T(Puerto 1-5)	Verde	Continuo Conexión 1000M
		Parpadeante Transmisión de datos/Actividad
	Ámbar	Continuo Conexión 10/100M
		Parpadeante Transmisión de datos/Actividad
	Desactivado Luz	apagada No existe conexión
LED según puerto2.5G BASE-T(Puerto 6-7)	Azul	Continuo Conexión 2.5G
		Parpadeante Transmisión de datos/Actividad
	Verde	Continuo Conexión 1000M
		Parpadeante	Transmisión de datos/Actividad
	Ámbar	Continuo Conexión 10/100M
		Parpadeante Transmisión de datos/Actividad
	Desactivado Luz	apagada No existe conexión

SOLUCIÓN DE PROBLEMAS

PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN

1. ¿QUÉ DEBE HACER SI EL LED DE ALIMENTACIÓN NO ESTÁ ENCENDIDO?

Compruebe si adaptador de alimentación está conectado correctamente a una toma de pared y a la parte posterior del conmutador.

2. ¿QUÉ DEBE HACER SI NO SE DETECTA UN DISPOSITIVO CONECTADO?

En primer lugar, compruebe si el LED del puerto está parpadeando. Si el LED del puerto no se ilumina, intente conectar el dispositivo utilizando un cable de LAN diferente.

ASISTENCIA TÉCNICA

INSTRUCCIONES DE SEGURIDAD

Las siguientes directrices de seguridad general se facilitan para ayudarle a garantizar su propia seguridad personal y para proteger el producto frente a posibles daños. No olvide consultar las instrucciones del usuario del producto para obtener más información.

• La electricidad estática puede resultar nociva para los componentes electrónicos. Descargue la electricidad estática de su cuerpo (p. ej., tocando algún metal sin revestimiento conectado a tierra) antes de tocar el producto.
• No intente realizar el mantenimiento del producto ni lo desmonte nunca. Para algunos productos con batería reemplazable por el usuario, lea y siga las instrucciones del manual de usuario.
• No derrame comida o líquidos sobre el producto y nunca deje que caigan objetos en las aberturas del mismo.
• No utilice este producto cerca del agua, en zonas con humedad o condensación elevadas a menos que el producto esté clasificado específicamente para aplicación en exteriores.

- Mantenga el producto alejado de los radiadores y de otras fuentes de calor.

- Desenchufe siempre el producto de la alimentación de red antes de limpiarlo y utilice solo un paño seco sin pelusa
