DMS107 - 开关 D-LINK - 免费用户手册

产品类型	非管理型网络交换机
品牌	D-Link
型号	DMS107
端口数量	7个端口（5个1000BASE-T + 2个2.5GBASE-T）
电源	12V，0.5A电源适配器
功耗	约6W（最大）
尺寸（约）	148 x 100 x 28 mm
重量（约）	约300克
工作温度	0°C至40°C
工作湿度	10%–90%（无冷凝）
主要功能	即插即用，自动MDI/MDIX检测，IEEE 802.3x流量控制
维护与清洁	清洁前拔掉电源；使用干燥的无绒布
安全	不要暴露在潮湿、高温环境中；不要拆卸；操作前释放静电
备件与可维修性	用户不可维修任何部件；请联系技术支持
一般信息	符合加拿大NMB-003标准；通过WEEE回收；D-Link环保建议

常见问题 - DMS107 D-LINK

如果电源指示灯不亮怎么办？

检查电源适配器是否正确连接到工作正常的墙壁插座和交换机背面。如果指示灯仍然不亮，尝试其他插座或联系技术支持。

如果连接的设备未被检测到怎么办？

首先检查相应端口的指示灯是否闪烁。如果不亮，尝试另一根网线。同时确保设备已开机且网络设置正确。

如何将交换机连接到我的网络？

将电源适配器连接到交换机和墙壁插座。使用以太网线将路由器或调制解调器连接到交换机的一个端口。然后将您的设备（电脑、游戏机等）连接到其他端口。

支持的最大速度是多少？

端口1至5支持高达1000 Mbps（1 Gb/s），端口6和7支持高达2.5 Gb/s。实际速度取决于您的网线和设备。

交换机是否与我的网线兼容？

是的，兼容标准以太网线Cat5e或更高级别。对于2.5 Gb/s速度，请至少使用Cat5e，最好使用Cat6。

如何正确安装交换机？

将交换机放置在平稳的表面上，远离热源和潮湿环境。确保通风良好。按照说明书中的顺序连接电源和网线。

LED指示灯的含义是什么？

电源指示灯在设备通电时为绿色。对于每个端口，常亮LED表示链路已建立（颜色根据速度：绿色表示1 Gb/s，橙色表示10/100 Mb/s，蓝色表示2.5 Gb/s）。闪烁表示网络活动。

如何回收该产品？

不要将交换机与生活垃圾一起丢弃。请根据当地法规将其投放到WEEE（废弃电子电气设备）收集点。

我可以使用不同的电源适配器吗？

只能使用附带的适配器（12V，0.5A）或严格相同的适配器。使用不合适的电源可能会损坏交换机并导致保修失效。

如果过热怎么办？

立即拔掉交换机电源并让其冷却。检查通风孔是否堵塞，以及设备是否暴露在热源下。如果问题仍然存在，请联系技术支持。

用户手册 DMS107 D-LINK

將電源變壓器插入牆壁的插座，再將電源變壓器的另一端插入交換器的電源連接埠。電源LED亮起表示設備已成功上電。

步驟二

使用網路線將您的網路設備連接到交換器上的7個網路埠其中之一。

D-Link LED狀態

步驟三

檢查交換器上的 Link/Act 燈 (LED) 以驗證連接是否正確。

LED 顯示連接速度

連接／動作 LED 指示燈

位置 顏色 狀態 描述
1000 BASE-T 埠 (Port 1-5)	綠	恆亮	1000M 連線速度
		閃爍	資料傳輸中/使用中
	橘	恆亮	10/100M 連線速度
		閃爍	資料傳輸中/使用中
	無 未亮 無連線
2.5G BASE-T埠 (Port 6-7)	藍	恆亮	2.5G連線速度
		閃爍	資料傳輸中/使用中
	綠	恆亮	1000M連線速度
		閃爍 資料	傳輸中/使用中
	橘	恆亮	10/100M連線速度
		閃爍	資料傳輸中/使用中
	無 未亮 無連線

故障排除

安裝與設定故障排除

1. 電源指示燈不亮怎麼辦？

檢查電源變壓器是否正確連接到牆壁插座和交換器電源插孔。

2. 如果未檢測到連接的設備怎麼辦？

首先檢查該埠的LED是否閃爍。如果該埠的 LED 未亮，請嘗試使用不同的網路線連接設備。

D-Link 友訊科技 台灣分公司 技術支援資訊

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣、香港或是澳門用戶可至網站、電子郵件或電話等方式與D-Link技術支援工程師聯絡。

台灣D-Link 免付費技術諮詢專線

台灣技術諮詢服務專線 0800-002-615

台灣手機付費電話 [phone]#8715

台灣網站：http://www.dlink.com.tw

台灣電子郵件：[e-mail]

產品保固期限、台灣技術諮詢時間、維修據點查詢，請參考

http://www.dlinktw.com.tw/techsupport/網頁說明。

香港、澳門D-Link技術諮詢專線

技術諮詢：香港 852 - 8100 8892 / 澳門 853 - 2875 3423

香港網站：http://www.dlink.com.hk

香港電子郵件：[e-mail]

香港、澳門維修據點查詢請參考http://www.dlink.com.hk/contact.html 網頁說明。

如果您是其他地區的用戶，請參考D-Link網站www.dlink.com 查詢全球各地分公司的聯絡資訊以取得相關支援服務。

立即掃描QR code

了解更多

服務資訊

SETUP PRODUK

INSTALASI HARDWARE

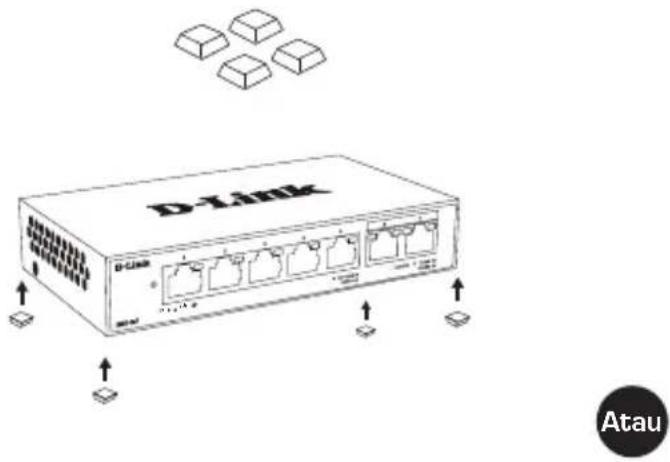

Desktop Mounting

D-Link Atau

Wall Mounting

PENYELESAIAN MASALAH
