Tipo de produto	Switch de rede não gerenciável
Marca	D-Link
Modelo	DMS107
Número de portas	7 portas (5× 1000BASE-T + 2× 2.5GBASE-T)
Alimentação	Adaptador de energia 12V, 0.5A
Consumo de energia	~6 W (máx)
Dimensões (aprox.)	148 x 100 x 28 mm
Peso (aprox.)	~300 g
Temperatura de operação	0°C a 40°C
Umidade de operação	10% – 90% (sem condensação)
Funções principais	Plug and play, detecção automática MDI/MDIX, controle de fluxo IEEE 802.3x
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco que não solte fiapos
Segurança	Não expor à umidade, ao calor; não desmontar; descarregar a eletricidade estática antes do manuseio
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; entrar em contato com o suporte técnico
Informações gerais	Conforme NMB-003 Canadá; reciclagem via DEEE; recomendações ambientais D-Link

Perguntas frequentes - DMS107 D-LINK

O que fazer se o LED de alimentação estiver apagado?

Verifique se o adaptador de energia está corretamente conectado a uma tomada funcional e na parte traseira do switch. Se o LED permanecer apagado, tente outra tomada ou entre em contato com o suporte técnico.

O que fazer se um dispositivo conectado não for detectado?

Comece verificando se o LED da porta correspondente está piscando. Se estiver apagado, tente outro cabo LAN. Certifique-se também de que o dispositivo está ligado e que suas configurações de rede estão corretas.

Como conectar o switch à minha rede?

Conecte o adaptador de energia ao switch e a uma tomada. Use um cabo Ethernet para ligar seu roteador ou modem a uma das portas do switch. Em seguida, conecte seus dispositivos (computadores, consoles, etc.) às outras portas.

Qual é a velocidade máxima suportada?

As portas 1 a 5 suportam até 1000 Mbps (1 Gb/s) e as portas 6 e 7 suportam até 2,5 Gb/s. A velocidade real depende dos seus cabos e dispositivos.

O switch é compatível com meus cabos?

Sim, é compatível com cabos Ethernet padrão Cat5e ou superior. Para velocidades de 2,5 Gb/s, use pelo menos Cat5e, de preferência Cat6.

Como instalar o switch corretamente?

Coloque o switch em uma superfície plana e estável, longe de fontes de calor e umidade. Garanta ventilação suficiente. Conecte a alimentação e os cabos de rede seguindo a ordem indicada no manual.

O que significam os LEDs?

O LED de alimentação é verde se o dispositivo estiver ligado. Para cada porta, um LED fixo indica uma conexão estabelecida (cor conforme a velocidade: verde para 1 Gb/s, laranja para 10/100 Mb/s, azul para 2,5 Gb/s). Um piscar significa atividade de rede.

Como reciclar este produto?

Não descarte o switch com o lixo doméstico. Deposite-o em um ponto de coleta DEEE (resíduos de equipamentos elétricos e eletrônicos) de acordo com as regulamentações locais.

Posso usar este switch com uma fonte de alimentação diferente?

Use apenas o adaptador fornecido (12V, 0.5A) ou um adaptador estritamente idêntico. O uso de uma fonte não adequada pode danificar o switch e anular a garantia.

O que fazer em caso de superaquecimento?

Desconecte imediatamente o switch e deixe-o esfriar. Verifique se as aberturas de ventilação não estão obstruídas e se o dispositivo não está exposto a uma fonte de calor. Se o problema persistir, entre em contato com o suporte técnico.

MANUAL DE UTILIZADOR DMS107 D-LINK

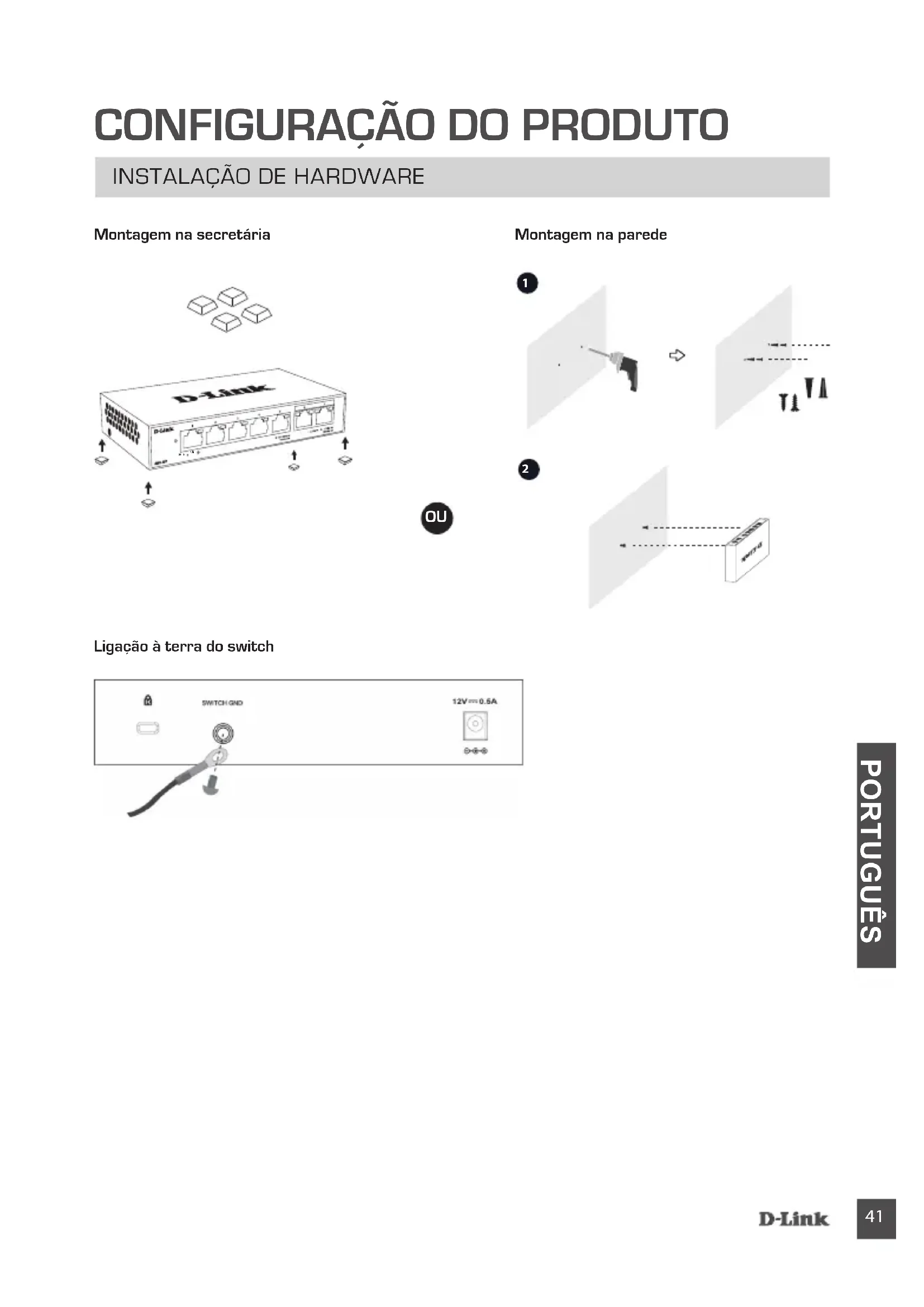

CONFIGURAÇÃO DO PRODUTO

INSTALAÇÃO DE HARDWARE

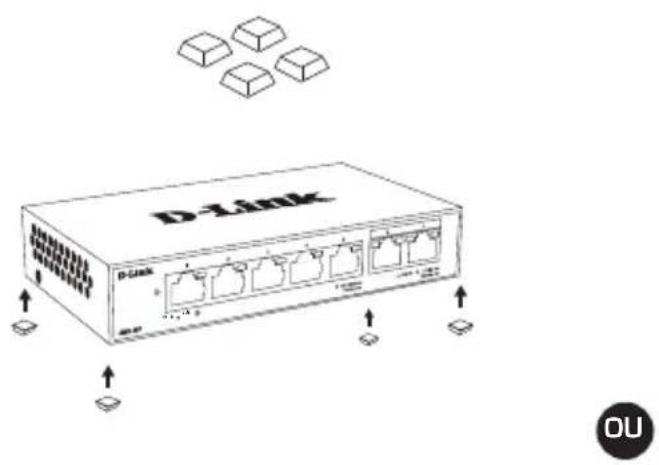

Montagem na secretária

D-Link D-Link 100000 100000 100000 OU

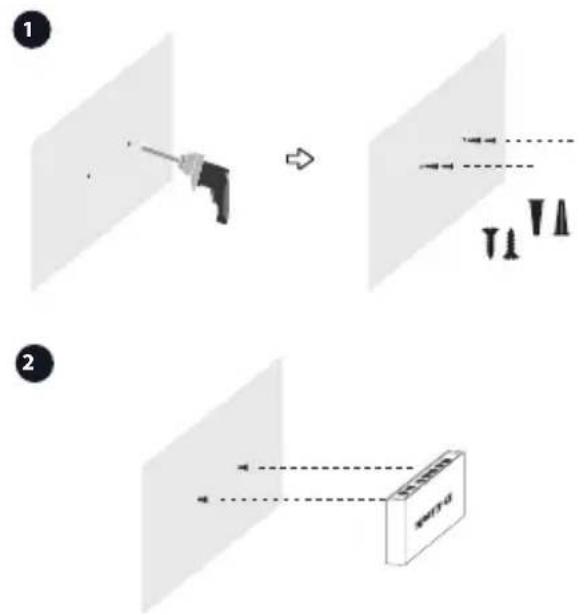

Montagem na parede

Ligação à terra do switch

SWITCH GND 12V=0.5A

CONFIGURAÇÃO DO PRODUTO

CONFIGURAÇÃO DO COMUTADOR

Passo 1

Ligue o adaptador de corrente numa tomada livre e, em seguida, ligue a outra extremidade do cabo do adaptador de corrente à porta de energia do switch. O LED de energia acende-se para confirmar que o dispositivo foi acionado corretamente.

Passo 2

Use um cabo LAN para ligar o seu dispositivo de rede a uma das 7 portas no switch.

D-Link LED de estado

Passo 3

Verifique as luzes Link/Act (LEDs) no switch para confirmar se a ligação é adequada.

VELOCIDADE DE LIGAÇÃO DA PORTA LED

Local Cor Estado Descrição
LED por porta 1000 BASE-T (Porta 1-5)	Verde	Fixo Ligação 1000M
		Intermitente Transmissão de dados / Atividade
	Âmbar	Fixo Ligação 10/100M
		Intermitente Transmissão de dados / Atividade
	Desligar Luz apagada Sem ligação
LED por porta 2,5G BASE-T (Porta 6-7)	Azul	Fixo Ligação 2,5G
		Intermitente Transmissão de dados / Atividade
	Verde	Fixo Ligação 1000M
		Intermitente	Transmissão de dados / Atividade
	Âmbar	Fixo Ligação 10/100M
		Intermitente Transmissão de dados / Atividade
	Desligar Luz apagada Sem ligação

RESOLUÇÃO DE PROBLEMAS

PROBLEMAS DE DEFINIÇÃO E CONFIGURAÇÃO

1. COMO DEVO PROCEDER SE O LED DE ENERGIA NÃO ACENDER?

Verifique se o adaptador de corrente está devidamente ligado a uma tomada elétrica e na parte traseira do switch.

2. COMO DEVO PROCEDER SE UM DISPOSITIVO LIGADO NÃO FOR DETECTADO?

Em primeiro lugar, verifique se o LED da Porta está a piscar. Se o LED da Porta não estiver aceso, tente ligar o dispositivo usando outro cabo LAN.

ASSISTÊNCIA TÉCNICA

Este símbolo no produto ou embalagem significa que, de acordo com as leis e regulamentações locais, este produto não deverá ser eliminado juntamente com o lixo doméstico mas enviado para a reciclagem. Transporte-o para um ponto de recolha designado pelas suas autoridades locais quando este tiver atingido o fim da sua vida útil, alguns destes pontos aceitam produtos gratuitamente. Ao reciclar o produto e respectiva embalagem desta forma, ajuda a preservar o ambiente e protege a saúde humana.

A D-Link e o ambiente

Na D-Link compreendemos e comprometemo-nos com a redução do impacto que as nossas operações e produtos possam ter no ambiente. Para minimizar este impacto a D-Link concebe e constrói os seus produtos para que estes sejam o mais inofensivos para o ambiente possível, utilizando materiais recicláveis e não tóxicos tanto nos produtos como nas embalagens.

A D-Link recomenda que desligue os seus produtos D-Link quando estes não se encontrarem em utilização. Com esta acção ajudará a poupar energia e reduzir as emissões de CO2.

Para saber mais sobre os nossos produtos e embalagens responsáveis a nível ambiental visite www.dlinkgreen.com.
