DMS107 - Перемикач D-LINK - Безкоштовний посібник користувача

Тип продукту	Некерований мережевий комутатор
Бренд	D-Link
Модель	DMS107
Кількість портів	7 портів (5× 1000BASE-T + 2× 2.5GBASE-T)
Живлення	Мережевий адаптер 12V, 0.5A
Споживання електроенергії	~6 Вт (макс.)
Розміри (прибл.)	148 x 100 x 28 мм
Вага (прибл.)	~300 г
Робоча температура	від 0°C до 40°C
Робоча вологість	10% – 90% (без конденсації)
Основні функції	Plug and play, автоматичне визначення MDI/MDIX, управління потоком IEEE 802.3x
Догляд та чищення	Відключіть перед чищенням; використовуйте суху безворсову тканину
Безпека	Не піддавайте волозі, теплу; не розбирайте; знімайте статичну електрику перед маніпуляціями
Запчастини та ремонтопридатність	Жодних деталей, які можна відремонтувати користувачем; звертайтеся до технічної підтримки
Загальна інформація	Відповідає NMB-003 Канада; утилізація через WEEE; екологічні рекомендації D-Link

Часті запитання - DMS107 D-LINK

Що робити, якщо індикатор живлення не горить?

Перевірте, чи правильно підключено адаптер живлення до робочої розетки та до задньої панелі комутатора. Якщо індикатор залишається вимкненим, спробуйте іншу розетку або зверніться до технічної підтримки.

Що робити, якщо підключений пристрій не виявляється?

Почніть з перевірки, чи блимає індикатор відповідного порту. Якщо він вимкнений, спробуйте інший кабель LAN. Також переконайтеся, що пристрій увімкнено та його мережеві параметри правильні.

Як підключити комутатор до моєї мережі?

Підключіть мережевий адаптер до комутатора та до розетки. Використовуйте Ethernet-кабель для з'єднання вашого маршрутизатора або модему з одним із портів комутатора. Потім підключіть ваші пристрої (комп'ютери, консолі тощо) до інших портів.

Яка максимальна підтримувана швидкість?

Порти 1–5 підтримують до 1000 Мбіт/с (1 Гбіт/с), а порти 6 та 7 – до 2,5 Гбіт/с. Фактична швидкість залежить від ваших кабелів та пристроїв.

Чи сумісний комутатор з моїми кабелями?

Так, він сумісний зі стандартними Ethernet-кабелями Cat5e або вище. Для швидкості 2,5 Гбіт/с використовуйте щонайменше Cat5e, бажано Cat6.

Як правильно встановити комутатор?

Розмістіть комутатор на рівній та стійкій поверхні, подалі від джерел тепла та вологи. Забезпечте достатню вентиляцію. Підключіть живлення та мережеві кабелі, дотримуючись порядку, зазначеного в інструкції.

Що означають світлодіодні індикатори?

Індикатор живлення світиться зеленим, якщо пристрій увімкнено. Для кожного порту постійне світло вказує на встановлене з'єднання (колір залежить від швидкості: зелений для 1 Гбіт/с, оранжевий для 10/100 Мбіт/с, синій для 2,5 Гбіт/с). Блимання означає мережеву активність.

Як утилізувати цей продукт?

Не викидайте комутатор разом із побутовими відходами. Здайте його в пункт збору WEEE (відходи електричного та електронного обладнання) відповідно до місцевих норм.

Чи можна використовувати цей комутатор з іншим джерелом живлення?

Використовуйте лише адаптер, що додається (12V, 0.5A), або строго ідентичний адаптер. Використання невідповідного джерела живлення може пошкодити комутатор та анулювати гарантію.

Що робити у разі перегріву?

Негайно відключіть комутатор і дайте йому охолонути. Перевірте, чи не заблоковані вентиляційні отвори і чи не піддається пристрій впливу тепла. Якщо проблема не зникає, зверніться до технічної підтримки.

ПОСІБНИК КОРИСТУВАЧА DMS107 D-LINK

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Київ, вул. Межигірська, 87-А

Тел.: [phone]

E-mail: [e-mail]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: [phone]

E-mail:[e-mail]

Беларусь

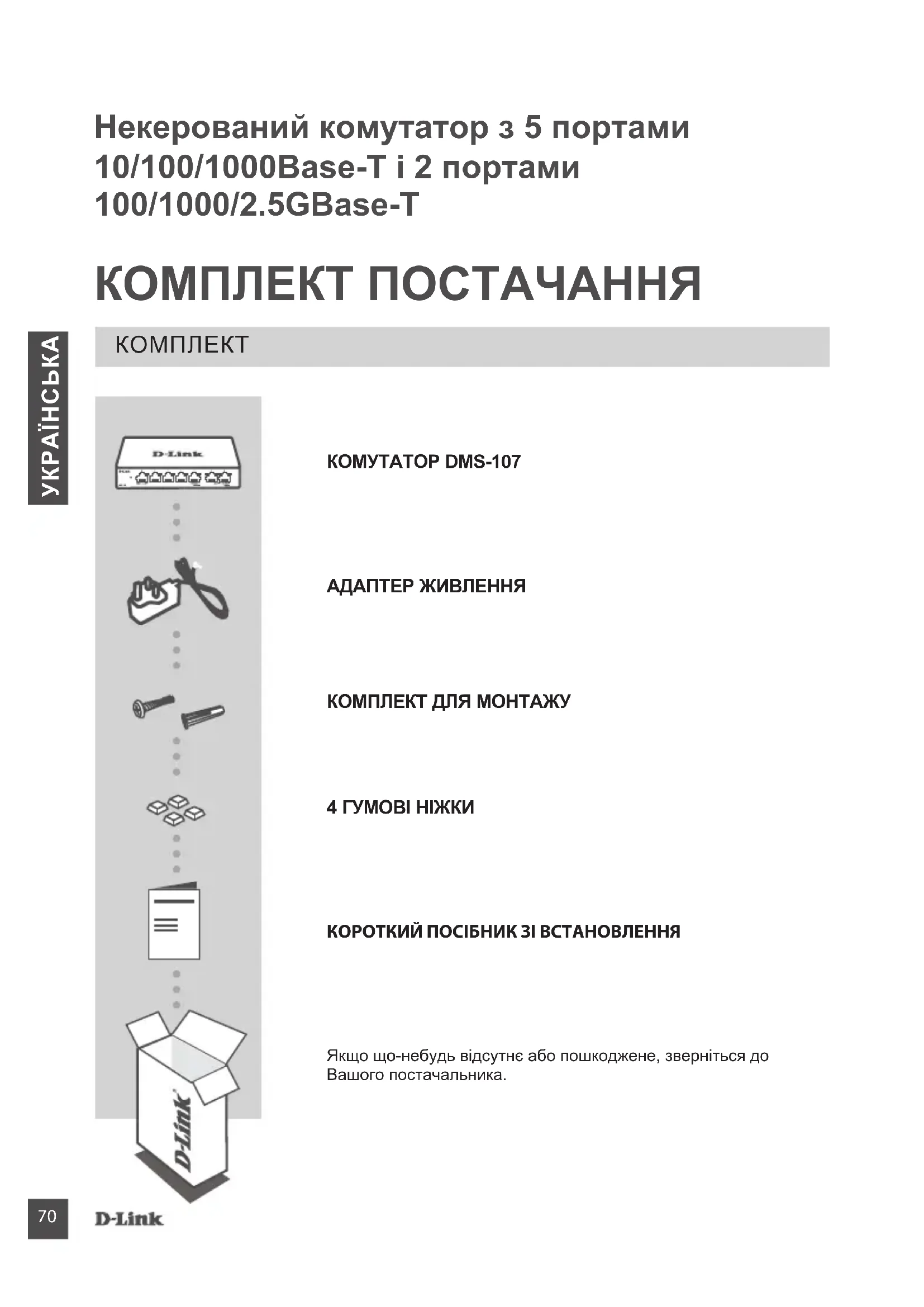

Некерований комутатор з 5 портами 10/100/1000Base-T i 2 портами 100/1000/2.5GBase-T

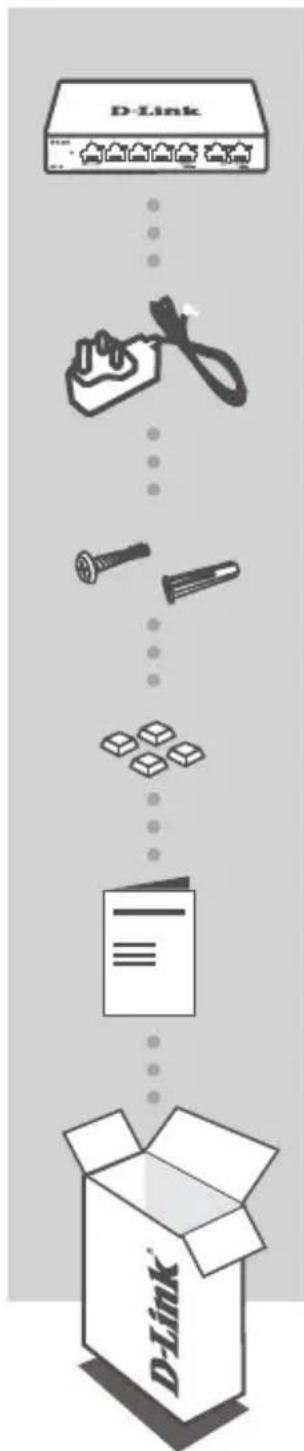

КОМПЛЕКТ ПОСТАЧАННЯ

КОМПЛЕКТ

KOMYTATOP DMS-107

АДАПТЕР ЖИВЛЕННЯ

КОРОТКИЙ ПОСІБНИК ЗІ ВСТАНОВЛЕННЯ

Якщо що-небудь відсутнє або пошкоджене, зверніться до Вашого постачальника.

ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ КОМУТАТОРА

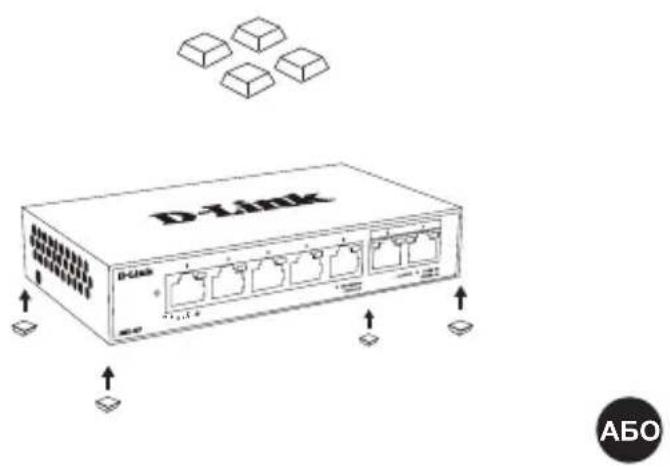

Встановлення комутатора на стіл

D-ZLINK A50

Кріплення комутатора до стіни

Заземлення комутатора

SWITCH GRID 12V=0.5A

ВСТАНОВЛЕННЯ

ВСТАНОВЛЕННЯ КОМУТАТОРА

Крок 1

Підключіть адаптер живлення до відповідного роз'єму на задній панелі комутатора та до електричної розетки. Індикатор світиться, коли живлення комутатора увімкнене.

Крок 2

Підключіть Ethernet-кабель до пристрою і до одного з портів Ethernet на комутаторі.

D-Link Індикатор стану

Крок 3

Перевірте відповідний індикатор Link/Act на комутаторі, щоб переконатися, що пристрій належним чином підключено до порту.

ІНДИКАТОРИ ПОРТІВ

ІНДИКАТОРИ Link/Act

Розташування Колір	Стан Опис
Індикатор на порт 1000Base-T (Порти 1-5)	Зелений	Світиться	До порту підключено пристрій на швидкості 1000 Мбіт/с
		Блимає	На порту виконується передача даних
	Жовтий	Світиться	До порту підключено пристрій на швидкості 10/100 Мбіт/с
		Блимає	На порту виконується передача даних
	Не світиться Не	світиться Пристрій не	підключено до порту
Індикатор на порт 2.5GBase-T (Порти 6-7)	Синій	Світиться	До порту підключено пристрій на швидкості 2,5 Гбіт/с
		Блимає	На порту виконується передача даних
	Зелений	Світиться	До порту підключено пристрій на швидкості 1000 Мбіт/с
		Блимає	На порту виконується передача даних
	Жовтий	Світиться	До порту підключено пристрій на швидkості 10/100 Мбіт/с
		Блимає	На порту виконується передача даних
	Не світиться Не	світиться Пристрій не	підключено до порту

ПОШУК ТА ВИПРАВЛЕННЯ НЕСПРАВНОСТЕЙ

ПРОБЛЕМИ ПРИ ВСТАНОВЛЕННІ ТА НАЛАГОДЖЕННІ

1. ЩО РОБИТИ, ЯКЩО ІНДИКАТОР ЖИВЛЕННЯ НЕ СВІТИТЬСЯ?

Переконайтеся, що адаптер живлення підключено до електричної мережі та до відповідного роз'єму на задній панелі комутатора належним чином.

2. ЩО РОБИТИ, ЯКЩО ПІДКЛЮЧЕНИЙ МЕРЕЖЕВИЙ ПРИСТРІЙ НЕ ВИЗНАЧАЄТЬСЯ?

Спочатку перевірте, горить / блимає індикатор стану відповідного порту. Якщо індикатор не горить / не блимає, підключіть мережний пристрій за допомогою іншого Ethernet-кабелю.

ТЕХНІЧНА ПІДТРИМКА

Оновлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої корпорації.

Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну.

Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через Інтернет.
