ПОСІБНИК КОРИСТУВАЧА DMS106XT D-LINK

Київ, вул. Межигірська, 87-А Тел.: +38 (044) 545-64-40 E-mail: ua@dlink.ua Moldova Chisinau; str.C.Negruzzi-8 Tel: +373 (22) 80-81-07 E-mail:info@dlink.md

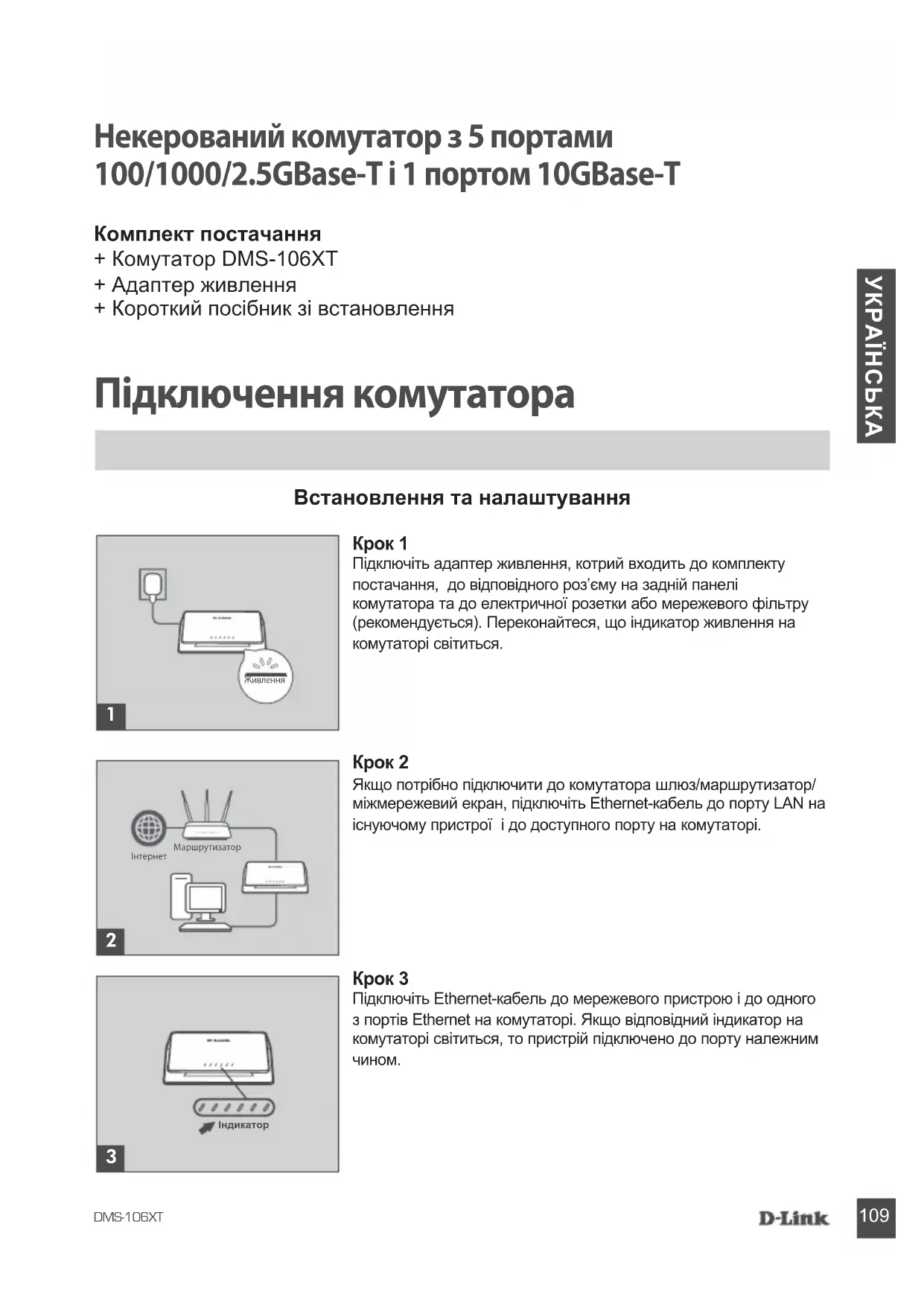

Підключення комутатора Некерований комутатор з 5 портами 100/1000/2.5GBase-T і 1 портом 10GBase-T Крок 1Підключіть адаптер живлення, котрий входить до комплекту постачання, до відповідного роз’єму на задній панелі комутатора та до електричної розетки або мережевого фільтру (рекомендується). Переконайтеся, що індикатор живлення на комутаторі світиться.Крок 2Якщо потрібно підключити до комутатора шлюз/маршрутизатор/ міжмережевий екран, підключіть Ethernet-кабель до порту LAN на існуючому пристрої і до доступного порту на комутаторі.Крок 3Підключіть Ethernet-кабель до мережевого пристрою і до одного з портів Ethernet на комутаторі. Якщо відповідний індикатор на комутаторі світиться, то пристрій підключено до порту належним чином. Встановлення та налаштування

МаршрутизаторІнтернет

Комплект постачання + Комутатор DMS-106XT + Адаптер живлення + Короткий посібник зі встановленняDMS-106XT

Кабелі та швидкості У наступній таблиці наведено мережеві кабелі, які можуть використовуватися для підключення до комутатора (відстань з’єднання - до 100 метрів) і підтримувані ними швидкості. Швидкість Тип кабелю 100 Мбіт/с Кат. 5 або вище1 Гбіт/с, 2,5 Гбіт/с або 5 Гбіт/с Кат. 5e або вище1 Гбіт/с, 2,5 Гбіт/с або 5 Гбіт/с Кат. 6A або вищеЯкщо звичайної швидкості передачі даних досить, залиште комутатор в стандартному режимі, щоб досягти найвищої продуктивності мережі Wi-Fi 6. Крок 4 (опціонально) Увімкніть режим TURBO для активації багатоадресного передавання і режиму передачі даних без затримок з метою забезпечення ефективної роботи мультимедійних додатків (наприклад, для швидкої передачі файлів і потокового мультимедіа, ігор в режимі онлайн і т. п.). Після увімкнення режиму TURBO також буде активована функція QoS на основі порту. Користувач може підключити пристрій до необхідного порту на комутаторі. Порт 1 і Порт 6> Порт 2> Порт 3> Порт 4> Порт 5 (Порт 6 (uplink-порт 10GBase-T) володіє найвищим пріоритетом, так само як і порт 1). 4DMS-106XT

Індикатори відображають режим роботи комутатора і стан з'єднання на портах. Розташування Індикатор Колір Стан Опис Індикатор на передній панелі Живлення Білий Блимає Процес ініціалізації Світиться Готовий до використання Режим Turbo Багатокольоровий

Процес ініціалізації: індикатор живлення стане багатокольоровим, коли режим Turbo активований.

Turbo Не світиться Не світиться Живлення пристрою вимкнено, або вимкнений індикатор. Індикатор на порт 2.5GBase-T (Порти 1-5 (зліва

До порту підключено пристрій на швидкості 2,5 Гбіт/с Блимає На порту виконується передача даних

До порту підключено пристрій на швидкості 1 Гбіт/с або нижче Блимає На порту виконується передача даних Не світиться Не світиться Пристрій не підключено до порту, або індикатор вимкнений Індикатор на порт 10GBase-T Link/Act/Speed

До порту підключено пристрій на швидкості 10 Гбіт/с Блимає На порту виконується передача даних

До порту підключено пристрій на швидкості 5/2,5 Гбіт/с Блимає На порту виконується передача даних

До порту підключено пристрій на швидкості 1 Гбіт/с або нижче Блимає На порту виконується передача даних Не світиться Не світиться Пристрій не підключено до порту, або індикатор вимкнений ІНДИКАТОР LAN 2.5 GIGABIT ETHERNET: Порт 1-2-3-4-5 (зліва направо) ІНДИКАТОР LAN 10 GIGABIT ETHERNET (Порт 6) ІНДИКАТОР ЖИВЛЕННЯDMS-106XT

Опис компонентів задньої

Роз'єм для підключення адаптера живлення постійного струму: Для живлення комутатора використовується адаптер з наступними параметрами: - Вхід: 100-240 В змінного струму – Вихід: 12 В постійного струму 1,5 А Режим TURBO: Дозволяє включити розширені функції, такі як режим передачі даних без затримок, багатоадресна розсилка і QoS на основі порту, для забезпечення ефективної роботи мультимедійних додатків. Кнопка увімкнення/вимкнення індикаторів: Дозволяє увімкнути/вимкнути індикатори живлення і стану портів LAN. Порти LAN: 5 портів 2.5GBase-T (порти 1-5). 1 порт 10GBase-T (порт 6). Кнопка увімкнення/

індикаторів Для увімкнення/вимкнення індикаторів живлення і

5 портів 2.5GBase-T Роз’єм для підключення адаптера живлення постійного струму Стандартний режим: (=режим TURBO виключений) Для забезпечення нормальної швидкості передачі даних і досягнення найвищої продуктивності мережі Wi-Fi 6. Режим TURBO: Для активації функції QoS на основі порту і забезпечення ефективної роботи мультимедійних додатків.DMS-106XT

ТЕХНІЧНА ПІДТРИМКА Оновлення програмного забезпечення та документація доступні на Інтернет-сайтах нашої корпорації. Корпорація D-Link надає безкоштовну підтримку для клієнтів протягом гарантійного терміну. Клієнти можуть звернутися до групи технічної підтримки D-Link за телефоном або через
