РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DMS106XT D-LINK

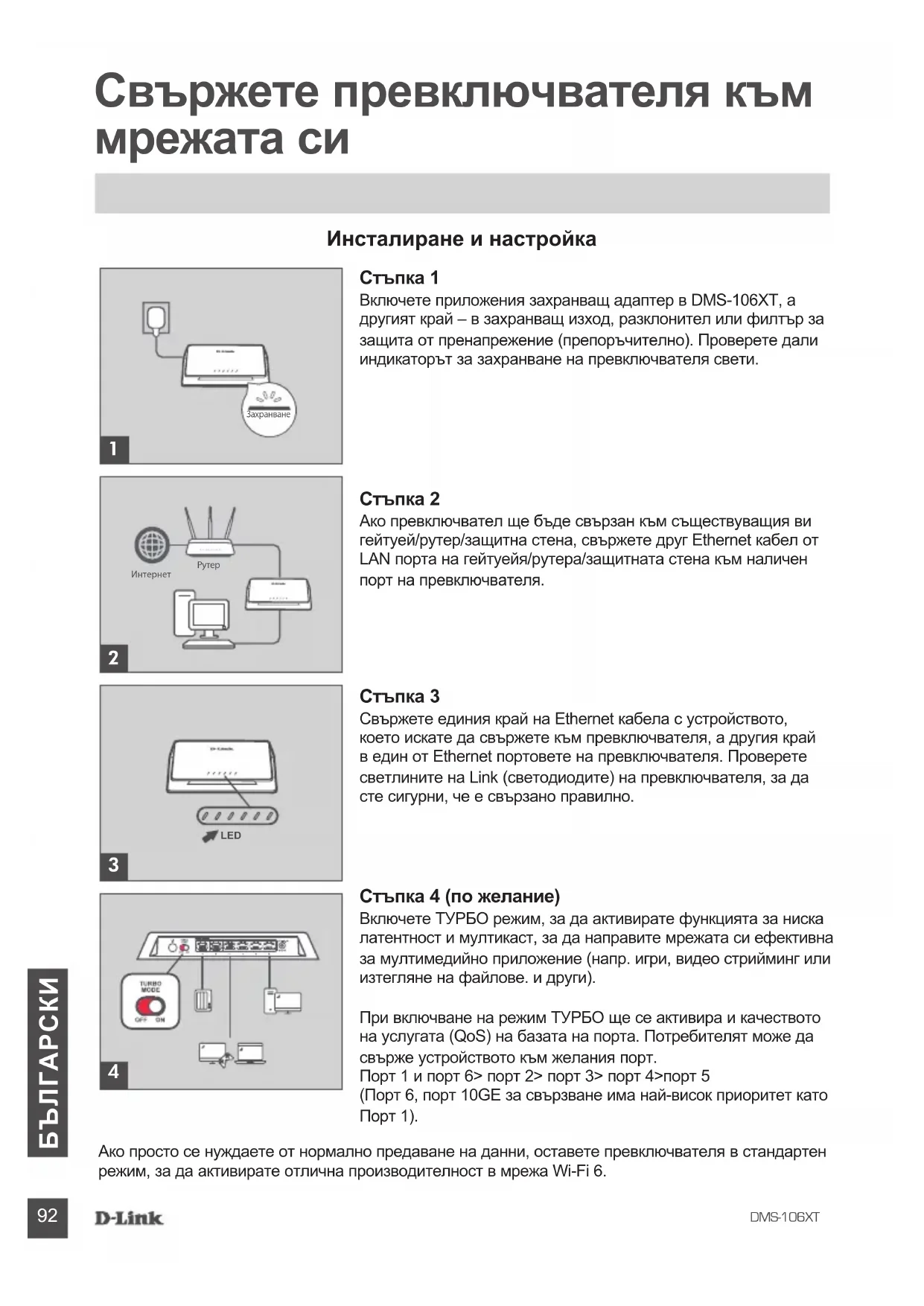

Свържете превключвателя към

Ако просто се нуждаете от нормално предаване на данни, оставете превключвателя в стандартен режим, за да активирате отлична производителност в мрежа Wi-Fi 6. Стъпка 1 Включете приложения захранващ адаптер в DMS-106XT, a другият край – в захранващ изход, разклонител или филтър за защита от пренапрежение (препоръчително). Проверете дали индикаторът за захранване на превключвателя свети. Стъпка 2 Ако превключвател ще бъде свързан към съществуващия ви гейтуей/рутер/защитна стена, свържете друг Ethernet кабел от LAN порта на гейтуейя/рутера/защитната стена към наличен порт на превключвателя. Стъпка 3 Свържете единия край на Ethernet кабела с устройството, което искате да свържете към превключвателя, а другия край в един от Ethernet портовете на превключвателя. Проверете светлините на Link (светодиодите) на превключвателя, за да сте сигурни, че е свързано правилно. Стъпка 4 (по желание) Включете ТУРБО режим, за да активирате функцията за ниска латентност и мултикаст, за да направите мрежата си ефективна за мултимедийно приложение (напр. игри, видео стрийминг или изтегляне на файлове. и други). При включване на режим ТУРБО ще се активира и качеството на услугата (QoS) на базата на порта. Потребителят може да свърже устройството към желания порт. Порт 1 и порт 6> порт 2> порт 3> порт 4>порт 5 (Порт 6, порт 10GE за свързване има най-висок приоритет като Порт 1). Инсталиране и настройка

Кабели и скорости Таблицата по-долу описва мрежовите кабели, които можете да използвате за връзките на прев- ключвателя, и скоростите, които тези кабели могат да поддържат, до 100 метра (328 фута). Скорост Тип кабел 100 Mbps Категория 5 (кат. 5) или по-висока 1 Gbps, 2.5 Gbps или 5 Gbps Категория 5e (кат. 5e) или по-висока 1 Gbps, 2.5 Gbps или 5 Gbps Категория 6А (кат. 6А) или по-високаБЪЛГАРСКИ DMS-106XT

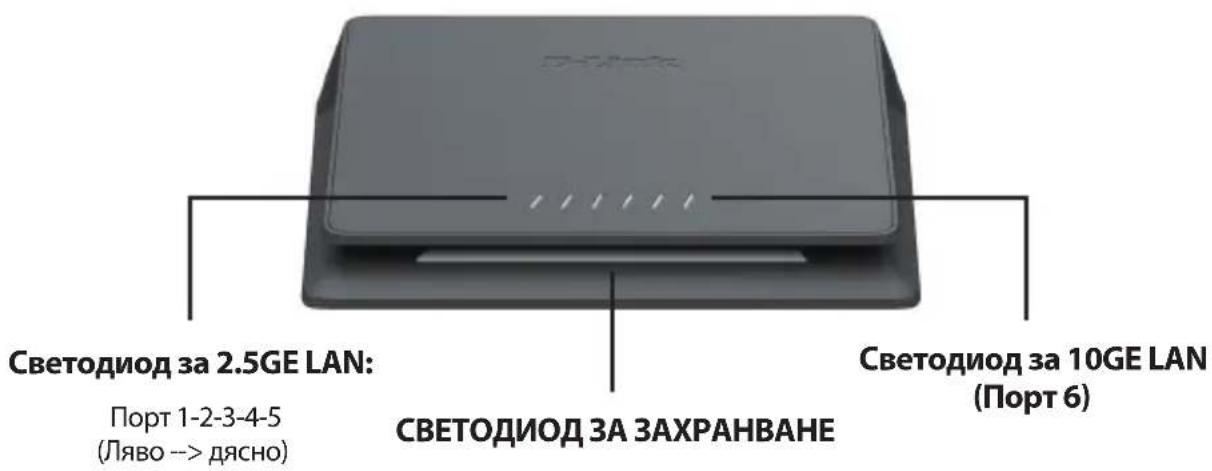

Светодиод на порт за скорост на

Цялостните светодиодни индикатори показват условията на превключвателя и състоянието на мрежата. Светодиодите индикатори на превключвателя се продават заедно със захранване и Link/Act, описани по-долу. Местоположение Показание на

Цвят Състояние Описание Светодиод в предния панелЗахранване БялоМигане Процес на инициализиранеПлътна светлина Готово за употребаРежим ТурбоМножество цветовеБавно миганеПроцес на инициализиране: Светодиодът за захранването ще започне да свети в множество цветове, когато е активиран режим Турбо.Захранване/Турбо ИзклСветлината е изключенаУстройството или светодиода са изключениСветодиод за 2.5G BASE-T порт(Порт 1-5 от ляво на дясно)Link/Act/скоростСиньоПлътна светлина 2.5GE връзкаМигане Предаване на данни/дейност Плътна светлина 1GE или по-ниска скорост на връзкатаМигане Предаване на данни/дейност Светлината е изключенаНяма връзка или светодиодът е изключенСветодиод за 10G BASE-T портLink/Act/скоростСветло синьоПлътна светлина 10GE връзкаМигане Предаване на данни/дейностСиньоПлътна светлина 5G/2.5GE връзкаМигане Предаване на данни/дейност Плътна светлина 1GE или по-ниска скорост на връзкатаМигане Предаване на данни/дейност Светлината е изключенаНяма връзка или светодиодът е изключен Светодиод за 2.5GE LAN: Порт 1-2-3-4-5 (Ляво --> дясно) Светодиод за 10GE LAN (Порт 6) СВЕТОДИОД ЗА ЗАХРАНВАНЕБЪЛГАРСКИ DMS-106XT

Описание на задния панел DC, захранващ жак: Захранването се подава чрез външен захранващ адаптер за AC. Проверете раздела за техническите спецификации за информация относно входящото напрежение на променливотоковото захранване. Режим Турбо: Този бутон е за активиране на разширени функции, включително режим с ниска латентност, функция за мултикаст и настройки за качеството на услугата (QoS), базирани на порта за мултимедийни услуги. Светодиод вкл./изкл.: Това е за изключване на светодиодите за ЗАХРАНВАНЕТО и състоянието на LAN мрежата. LAN портове: Порт 1 до 5 поддържа 2.5G Multi-гигабитов Ethernet. Порт 6 поддържа 10G Multi-гигабитов Ethernet. ВКЛ./ИЗКЛ. светлина Изключете светодиодите за захранването и за

10GE (порт 6) Един 10GE гигабитов Ethernet порт 2.5GE (порт 1-5) Пет multi-Gigabit Ethernet порта 2.5GE DC, захранващ порт Стандартен режим: (=Турбо режимът е изключен) Разрешете за нормална работа с високоскоростни дейности, като напр. предаване на данни в Wi-Fi 6 мрежа. Режим Турбо: Разрешете за по-бърза работа и настройки за качеството на услугата (QoS), базирани на порта за мултимедийни услугиБЪЛГАРСКИ DMS-106XT
