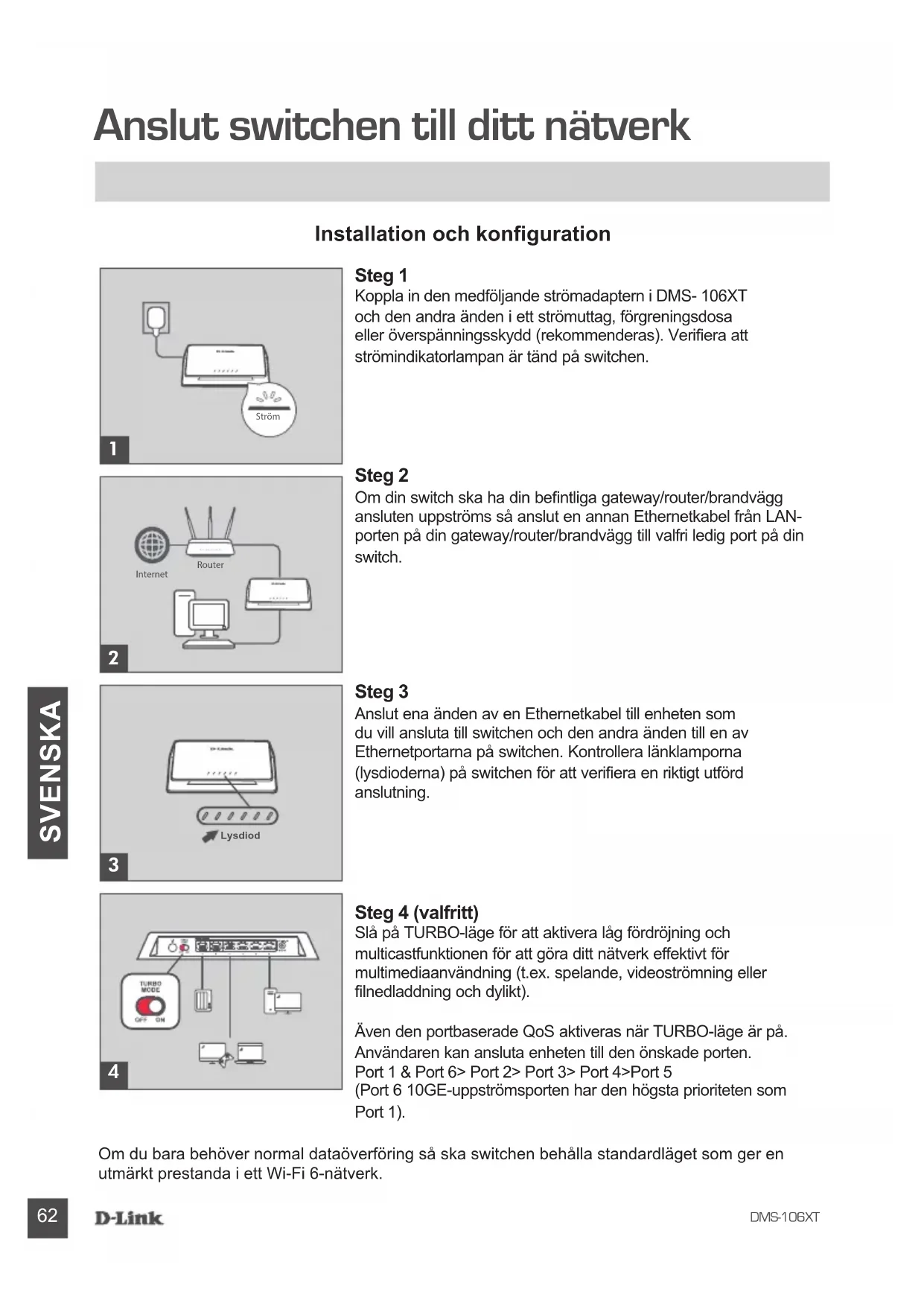

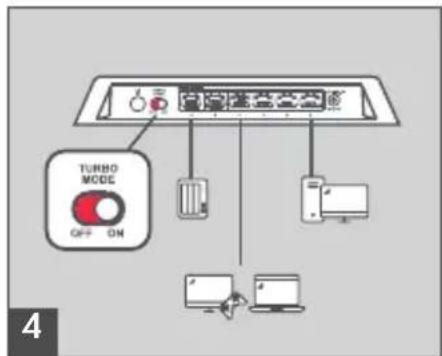

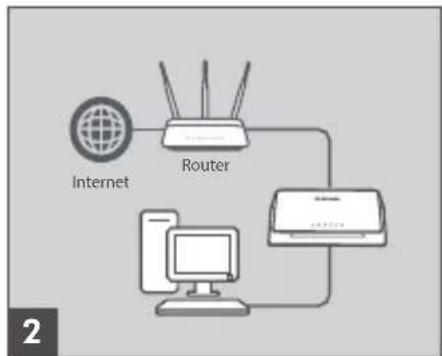

SVENSKA Anslut switchen till ditt nätverk Om du bara behöver normal dataöverföring så ska switchen behålla standardläget som ger en utmärkt prestanda i ett Wi-Fi 6-nätverk. Steg 1 Koppla in den medföljande strömadaptern i DMS- 106XT och den andra änden i ett strömuttag, förgreningsdosa eller överspänningsskydd (rekommenderas). Veriera att strömindikatorlampan är tänd på switchen. Steg 2 Om din switch ska ha din bentliga gateway/router/brandvägg ansluten uppströms så anslut en annan Ethernetkabel från LAN-porten på din gateway/router/brandvägg till valfri ledig port på din switch. Steg 3 Anslut ena änden av en Ethernetkabel till enheten som du vill ansluta till switchen och den andra änden till en av Ethernetportarna på switchen. Kontrollera länklamporna (lysdioderna) på switchen för att veriera en riktigt utförd anslutning. Steg 4 (valfritt) Slå på TURBO-läge för att aktivera låg fördröjning och multicastfunktionen för att göra ditt nätverk effektivt för multimediaanvändning (t.ex. spelande, videoströmning eller lnedladdning och dylikt). Även den portbaserade QoS aktiveras när TURBO-läge är på. Användaren kan ansluta enheten till den önskade porten. Port 1 & Port 6> Port 2> Port 3> Port 4>Port 5 (Port 6 10GE-uppströmsporten har den högsta prioriteten som Port 1). Installation och konguration

RouterInternet Lysdiod Ström 4DMS-106XT

SVENSKA Kablar och hastigheter Följande tabell beskriver vilka nätverkskablar du kan använda för switchanslutningarna och de hastighe- ter som dessa kablar har stöd för, upp till 100 meter (328 fot). Hastighet Kabeltyp 100 Mbps Kategori 5 (Cat 5) eller högre klass 1 Gbps, 2,5 Gbps, eller 5 Gbps Kategori 5e (Cat 5e) eller högre klass 1 Gbps, 2,5 Gbps, eller 5 Gbps Kategori 6A (Cat 6A) eller högre klassDMS-106XT

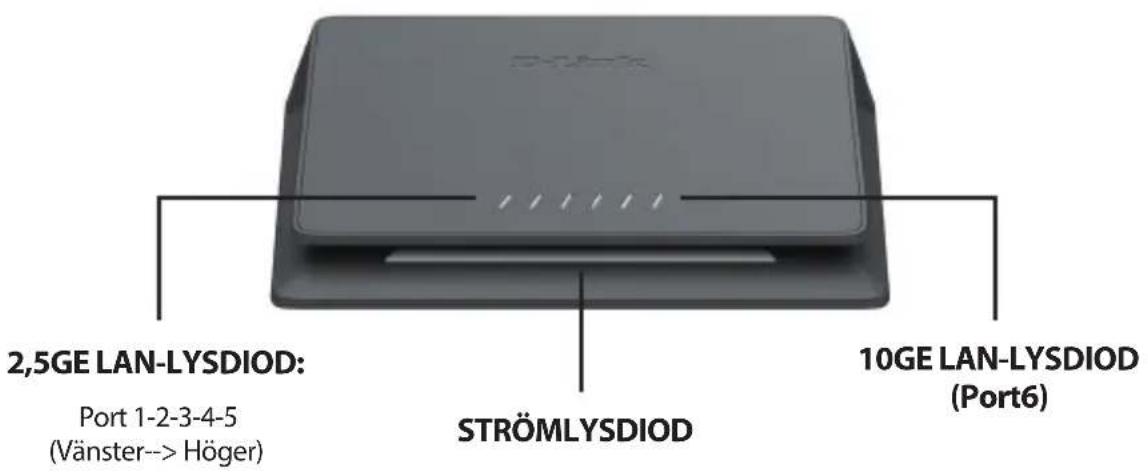

SVENSKA Portlysdiod för anslutningshastighet Allsidiga lysdioder visar i vilket skick switchen är och vilken status nätverket har. Lysdioderna på switchen inkluderar ström och länk/akt. Plats Lysdiod indikativ Färg Status Beskrivning LYSDIOD på frontpanelenStröm VitBlinkar InitieringsprocessFast Klar att användaTurbo-läge FlerfärgadBlinkar långsamtInitieringsprocess: LYSDIODEN för ström ändras till erfärgad när turbo-läget är aktiverat.Ström/turbo Av Släckt Avstängning av enheten eller LYSDIOD avLYSDIOD per 2,5G BASE-T-port(Port 1-5 från vänster till höger)Länk/Akt/hastighet Blå Fast 2,5GE-anslutningBlinkar Dataöverföring/aktivitet Vit Fast Hastighetsanslutning 1GE eller lägreBlinkar Dataöverföring/aktivitetAv Släckt Ingen länk eller LYSDIOD avLYSDIOD per 10G BASE-T-portLänk/Akt/hastighetLjusblåFast 10GE-anslutningBlinkar Dataöverföring/aktivitet Blå Fast Anslutning 5G/2,5GEBlinkar Dataöverföring/aktivitet Vit Fast Hastighetsanslutning 1GE eller lägreBlinkar Dataöverföring/aktivitetAv Släckt Ingen länk eller LYSDIOD av 2,5GE LAN-LYSDIOD: Port 1-2-3-4-5 (Vänster--> Höger) 10GE LAN-LYSDIOD (Port6)

SVENSKA Beskrivning av bakre panel Likströmsuttag: Strömförsörjningen sker med en extern växelströmsadapter. Information om växelströmsinspänningen nns i avsnittet med tekniska specikationer. Turbo-läge: Den här knappen används till att aktivera avancerade funktioner, inklusive läget med låg fördröjning, multicastfunktionen och portbaserade QoS för multimediatjänster. LYSDIODEN PÅ/AV: Används till att stänga av STRÖMMEN och LAN-statusen LYSDIODER. LAN-portar: Port 1 till 5 har stöd för 2,5G, multi-gigabit Ethernet. Port 6 har stöd för 10G, multi-gigabit Ethernet. Läget LAMPA PÅ/AV Stäng av strömmen och portens LYSDIODER 10GE (port 6) En 10GE, multi-Gigabit Ethernetport 2,5GE (port 1-5) Fem 2,5GE, multi-Gigabit Ethernetportar Likströmsport Standardläge: (=TURBO-läge av) Aktivera för normal drift med höghastighetsaktiviteter–t. ex. dataöverföring i Wi-Fi 6-nätverk. Turbo-läge: Aktivera för snabbare prestanda och portbaserade QoS- inställningar för multimediatjänsterDMS-106XT
