KÄYTTÖOHJE DMS106XT D-LINK

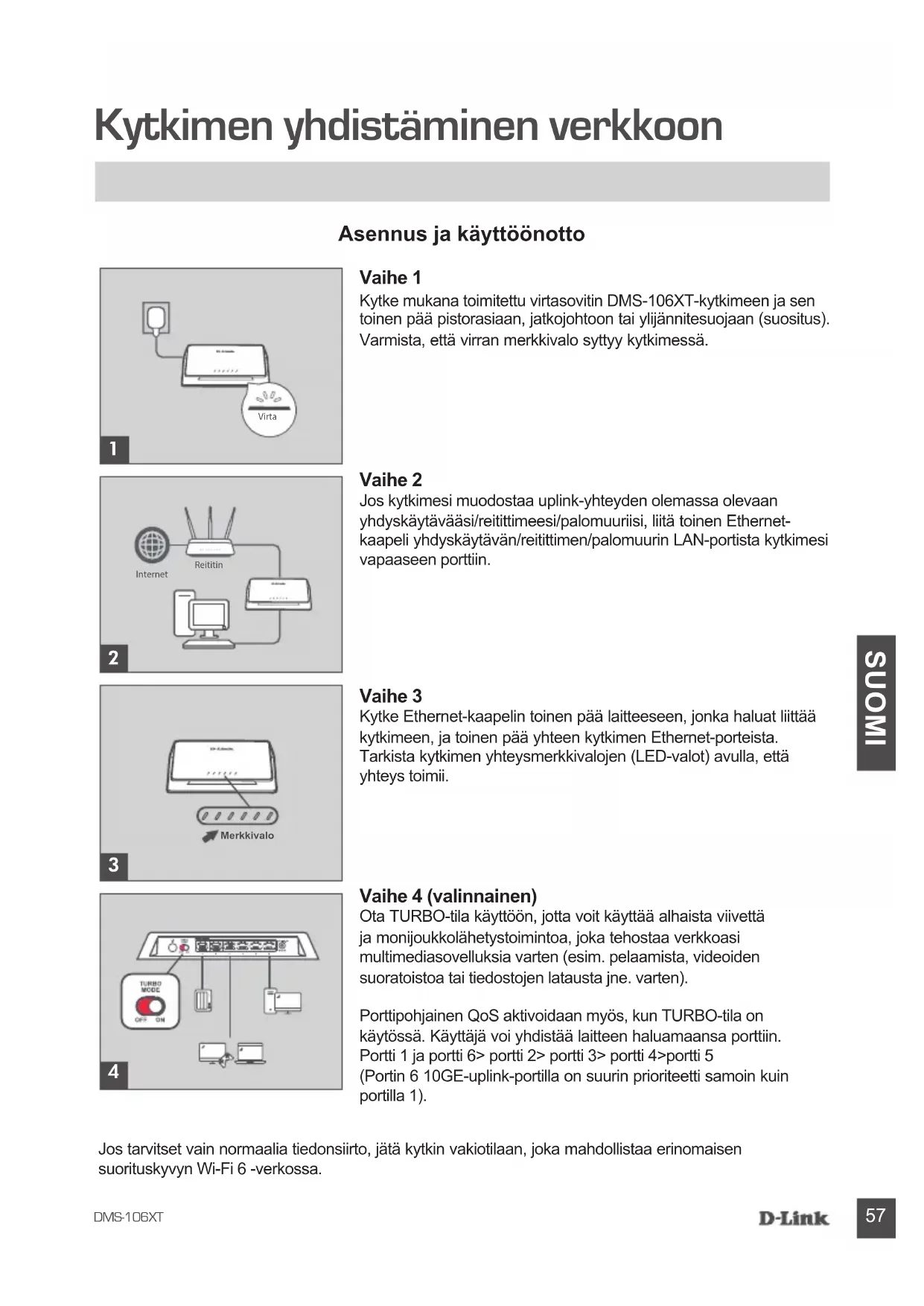

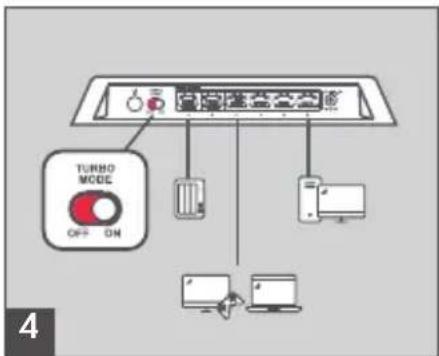

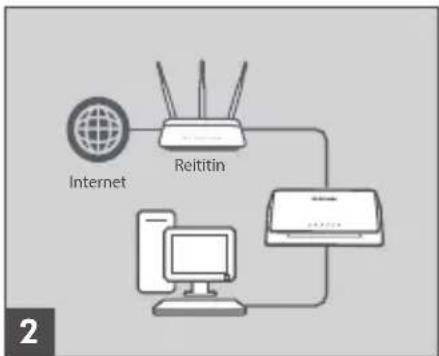

SUOMI Kytkimen yhdistäminen verkkoon Jos tarvitset vain normaalia tiedonsiirto, jätä kytkin vakiotilaan, joka mahdollistaa erinomaisen suorituskyvyn Wi-Fi 6 -verkossa. Vaihe 1 Kytke mukana toimitettu virtasovitin DMS-106XT-kytkimeen ja sen toinen pää pistorasiaan, jatkojohtoon tai ylijännitesuojaan (suositus). Varmista, että virran merkkivalo syttyy kytkimessä. Vaihe 2 Jos kytkimesi muodostaa uplink-yhteyden olemassa olevaan yhdyskäytävääsi/reitittimeesi/palomuuriisi, liitä toinen Ethernet-kaapeli yhdyskäytävän/reitittimen/palomuurin LAN-portista kytkimesi vapaaseen porttiin. Vaihe 3 Kytke Ethernet-kaapelin toinen pää laitteeseen, jonka haluat liittää kytkimeen, ja toinen pää yhteen kytkimen Ethernet-porteista. Tarkista kytkimen yhteysmerkkivalojen (LED-valot) avulla, että yhteys toimii. Vaihe 4 (valinnainen) Ota TURBO-tila käyttöön, jotta voit käyttää alhaista viivettä ja monijoukkolähetystoimintoa, joka tehostaa verkkoasi multimediasovelluksia varten (esim. pelaamista, videoiden suoratoistoa tai tiedostojen latausta jne. varten). Porttipohjainen QoS aktivoidaan myös, kun TURBO-tila on käytössä. Käyttäjä voi yhdistää laitteen haluamaansa porttiin. Portti 1 ja portti 6> portti 2> portti 3> portti 4>portti 5 (Portin 6 10GE-uplink-portilla on suurin prioriteetti samoin kuin portilla 1). Asennus ja käyttöönotto

ReititinInternet Merkkivalo Virta 4DMS-106XT

SUOMI Kaapelit ja nopeudet Seuraavassa taulukossa kuvataan verkkokaapelit, joita voit käyttää kytkimen yhdistämiseen, ja nopeudet, joita nämä kaapelit tukevat, enintään 100 metrin etäisyydellä. Nopeus Kaapelin tyyppi 100Mbps Luokka 5 (Cat 5) tai korkeampi nimellisluokka 1 Gbps, 2,5 Gbps tai 5 Gbps Luokka 5e (Cat 5e) tai korkeampi nimellisluokka 1 Gbps, 2,5 Gbps tai 5 Gbps Luokka 6A (Cat 6A) tai korkeampi nimellisluokkaDMS-106XT

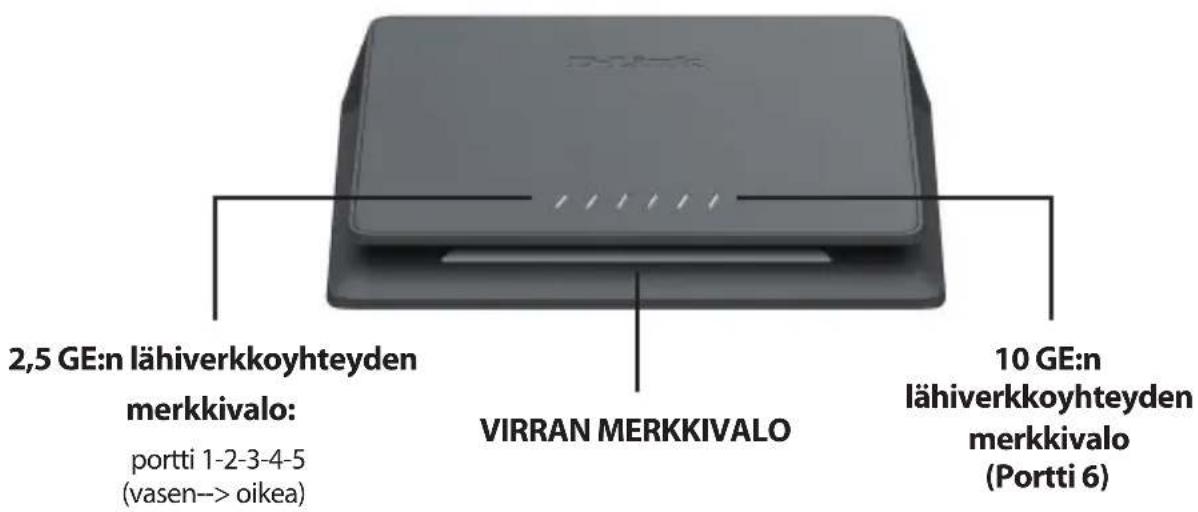

SUOMI Portin yhteysnopeuden merkkivalo Kattavat LED-merkkivalot osoittavat kytkimen ja verkon tilan. Kytkimen LED-merkkivalot sisältävät alla kuvatut Virta- ja Yhteys/aktiivinen-merkkivalot. Sijainti LED- merkkivalo Väri Tila Kuvaus Etupaneelin merkkivaloVirta ValkoinenVilkkuu AlustusprosessiPalaa KäyttövalmisTurbo-tila MonivärinenVilkkuu hitaastiAlustusprosessi: virran merkkivalo muuttuu moniväriseksi, kun Turbo-tila aktivoidaan.Virta/Turbo Ei ole Ei palaLaitteen virta on katkaistu tai merkkivalo ei palaKunkin 2,5 G:n BASE-T-portin merkkivalo(portit 1–5 vasemmalta oikealle)Yhteys/aktiivinen/nopeusSininenPalaa 2,5 GE:n yhteysVilkkuu Tiedonsiirto/aktiivinenValkoinenPalaa Yhteysnopeus 1 GE tai pienempiVilkkuu Tiedonsiirto/aktiivinenEi ole Ei pala Ei yhteyttä tai merkkivalo ei palaKunkin 10 G:n BASE-T-portin merkkivaloYhteys/aktiivinen/nopeusVaaleansininenPalaa 10 GE:n yhteysVilkkuu Tiedonsiirto/aktiivinenSininenPalaa 5 G- / 2,5 GE -yhteysVilkkuu Tiedonsiirto/aktiivinenValkoinenPalaa Yhteysnopeus 1 GE tai pienempiVilkkuu Tiedonsiirto/aktiivinenEi ole Ei pala Ei yhteyttä tai merkkivalo ei pala 2,5 GE:n lähiverkkoyhteyden merkkivalo: portti 1-2-3-4-5 (vasen--> oikea) 10 GE:n lähiverkkoyhteyden merkkivalo (Portti 6)

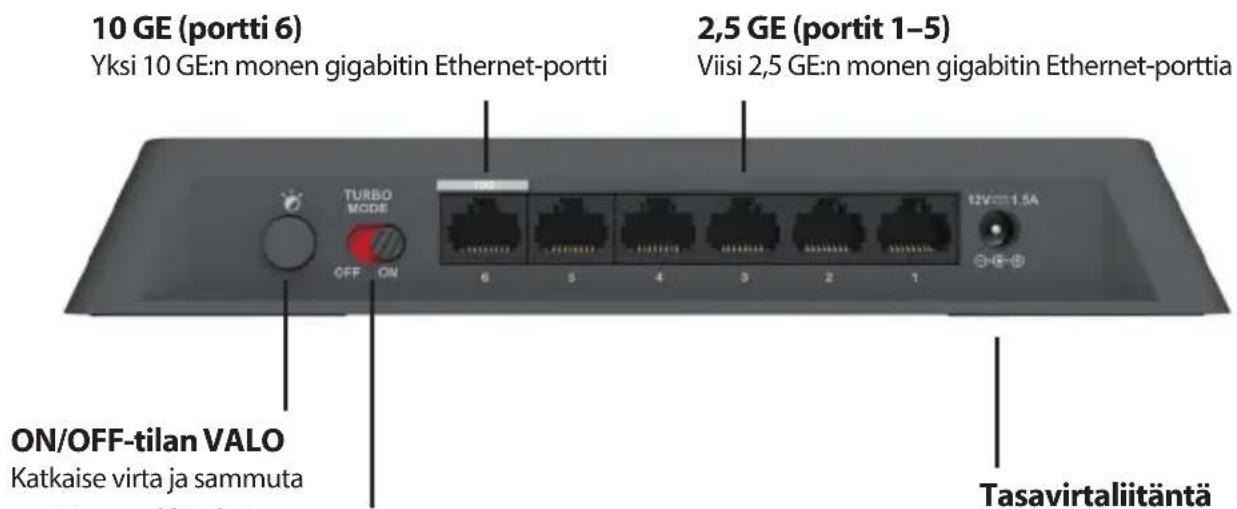

SUOMI Takapaneelin kuvaus Tasavirtatulon jakkiliitäntä: Virtaa syötetään ulkoisen verkkolaitteen kautta. Tarkista teknisistä tiedoista lisätietoja verkkotehon tulojännitteestä. TURBO Mode (Turbo-tila): tällä painikkeella otetaan käyttöön edistyneet toiminnot, mukaan lukien alhaisen viiveen tila, monijoukkolähetystoiminto ja porttikohtainen QoS multimediapalveluja varten. ON/OFF-MERKKIVALO: katkaisee virransyötön ja sammuttaa lähiverkkotilan merkkivalot. Lähiverkkoportit: Portit 1–5 tukevat 2,5 G:n monen gigabitin Ethernetiä. Portti 6 tukee 10 G:n monen gigabitin Ethernetiä. ON/OFF-tilan VALO Katkaise virta ja sammuta porttien merkkivalot 10 GE (portti 6) Yksi 10 GE:n monen gigabitin Ethernet-portti 2,5 GE (portit 1–5) Viisi 2,5 GE:n monen gigabitin Ethernet-porttia Tasavirtaliitäntä Vakiotila: (= TURBO-tila pois käytöstä) Ota käyttöön normaalissa toiminnassa suurilla nopeuksilla, esim. siirrettäessä tietoja Wi-Fi 6 -verkossa. TURBO Mode (Turbo-tila): ota käyttöön, jos haluat nopeuttaa suorituskykyä ja käyttää porttikohtaisia QoS-asetuksia multimediapalveluilleDMS-106XT
