Tipo de produto	Switch de rede não gerenciado
Marca	D-Link
Modelo	DMS106XT
Categoria	Comutador
Portas Ethernet	5 portas 2.5GBase-T (Portas 1 a 5) + 1 porta 10GBase-T (Porta 6)
Velocidades suportadas	100 Mbits/s, 1 Gbps, 2,5 Gbps, 5 Gbps, 10 Gbps
Tipo de cabo	Categoria 5 (Cat 5) ou superior até 100 metros
Alimentação	Adaptador de energia externo (corrente contínua)
Dimensões aproximadas	148 x 100 x 30 mm
Peso aproximado	500 g
Funções principais	Modo padrão, Modo TURBO (baixa latência, multicast, QoS baseada em porta), LED de link/atividade
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes.
Segurança	Usar um adaptador de energia homologado. Não expor à umidade. Desligar durante a limpeza.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Contatar o suporte D-Link.
Informações gerais	Garantia limitada (ver manual). Suporte técnico: www.dlink.com/support

Perguntas frequentes - DMS106XT D-LINK

Como conectar o switch D-Link DMS106XT?

Conecte o adaptador de energia fornecido ao switch e a uma tomada. Ligue um cabo Ethernet do roteador à porta 6 (10G) ou a outra porta, depois conecte seus dispositivos às portas 1 a 5. Verifique os LEDs de link para confirmar a conexão.

O que é o modo TURBO e como ativá-lo?

O modo TURBO ativa a baixa latência, o multicast e uma QoS baseada em portas para melhorar o desempenho multimídia. Pressione o botão TURBO na parte traseira do switch para ativá-lo. O LED de modo pisca em várias cores.

Qual é a prioridade das portas no modo TURBO?

No modo TURBO, a QoS baseada na porta atribui prioridade: Porta 1 > Porta 6 > Porta 2 > Porta 3 > Porta 4 > Porta 5. As portas 1 e 6 têm a prioridade mais alta.

O que significam os LEDs no painel frontal?

O LED de alimentação branco: fixo = pronto, piscando = inicialização. O LED do modo TURBO multicolorido pisca lentamente durante a ativação. Os LEDs por porta: azul fixo = 2.5GE, branco fixo = 1GE ou menos, piscando = atividade.

Qual é a velocidade máxima suportada por cada porta?

As portas 1 a 5 suportam até 2,5 Gbps. A porta 6 suporta até 10 Gbps. As velocidades inferiores são negociadas automaticamente.

Qual tipo de cabo Ethernet usar para uma conexão de 10 Gbps?

Para uma conexão de 10 Gbps, use um cabo de categoria Cat6A ou superior, até 100 metros.

Posso desligar os LEDs do switch?

Sim, um botão LED liga/desliga na parte traseira permite desligar os LEDs de alimentação e de porta para reduzir a poluição luminosa.

O switch é compatível com roteadores Wi-Fi 6?

Sim, no modo padrão, ele oferece excelente desempenho para redes Wi-Fi 6 (802.11ax) ao permitir velocidades multi-gigabit.

Como redefinir o switch para as configurações de fábrica?

Este switch é não gerenciado e não requer configuração. Não há função de redefinição. Em caso de problema, desligue e religue a alimentação.

Onde encontrar suporte técnico para o DMS106XT?

Consulte o site www.dlink.com/support para drivers, manuais e FAQ. Para garantia, visite www.dlink.com/warranty.

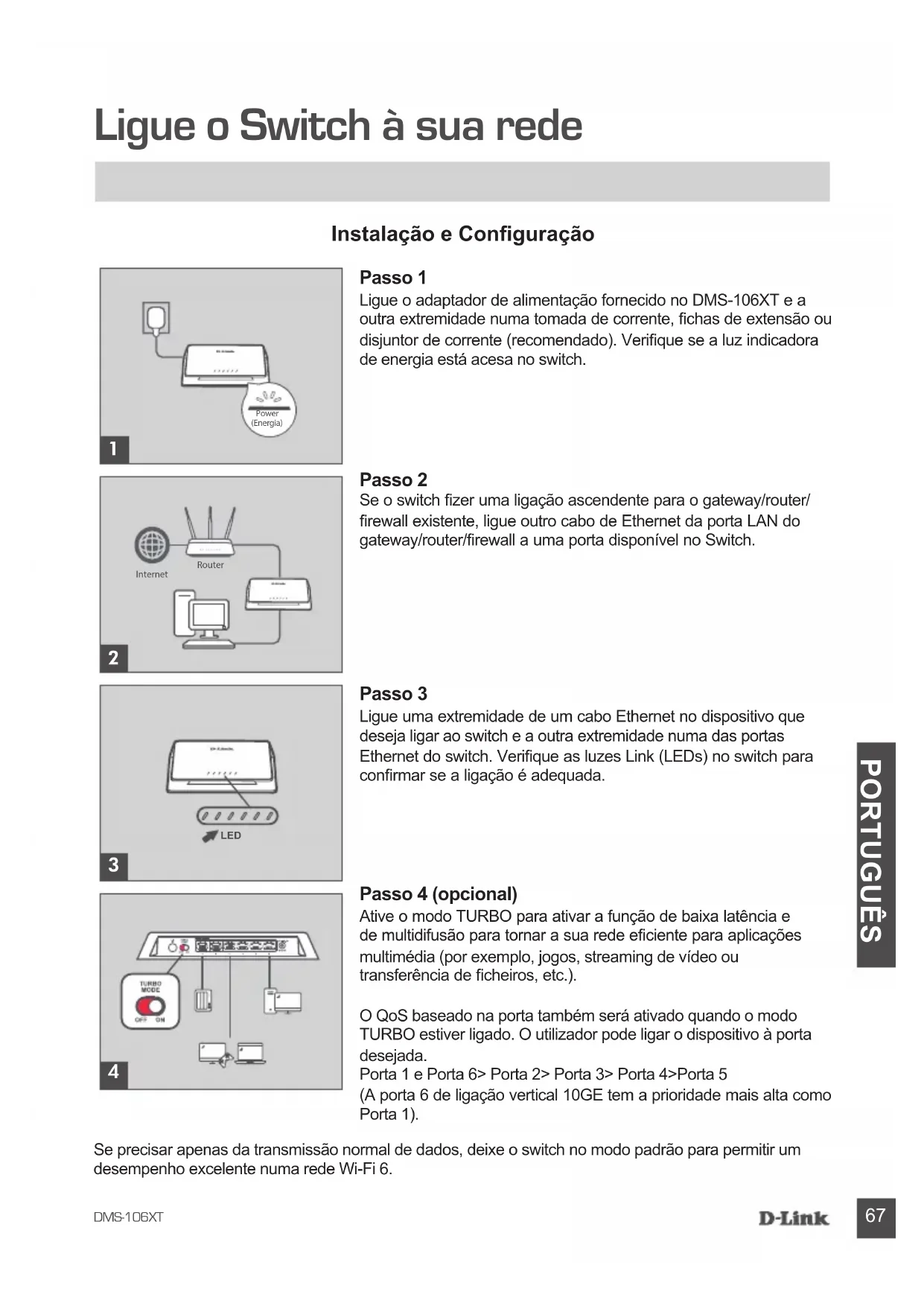

MANUAL DE UTILIZADOR DMS106XT D-LINK

Ligue o Switch à sua rede

Instalacao e Configuração

Passo 1

Ligue o adaptor de alimentacao fornecido no DMS-106XT e a outra extremidade numa tomada de corrente, fichas de extensao ou disjuntor de corrente (recomendado). Verifique se a luz indica para energia está acesa no switch.

Passo 2

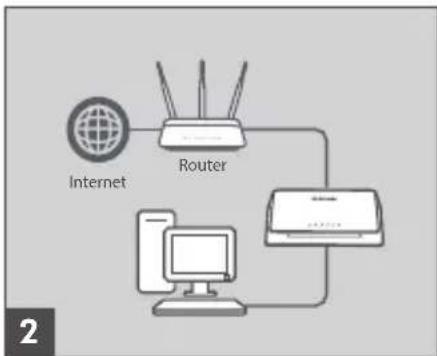

Se o switch fazer uma ligação ascendente para o gateway/rodger/ firewall existente, ligue outras cabo de Ethernet da porta LAN do gateway/rodger/firewall a uma porta disponível no Switch.

Passo 3

Ligue uma extremidade de um cabo Ethernet no disposicao que deseja ligar ao switch e a另外一个 extremidade numa das portas Ethernet do switch. Verifique as luzes Link (LEDs) no switch para confirmar se a ligaçao é adequada.

Passo 4 (optional)

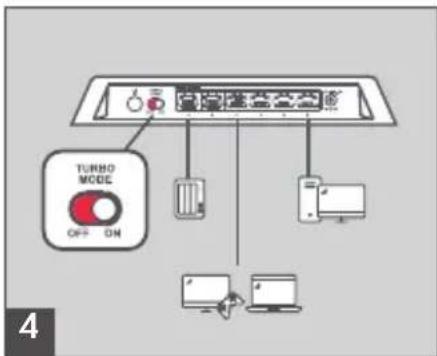

Ative o modo TURBO para ativar a funcao de baixa latencia e de multidifusao para tornar a sua rede eficiente para aplicacoes multimedia (por exemple, jogos, streaming de video ou transferencia de ficheiros, etc.).

O QoS baseado na porta también sera ativado quando o modo TURBO estiver ligado. O'utilizar pode ligar o disposicao a porta desejada.

Porta 1 e Porto 6> Porto 2> Porto 3> Porto 4>Porta 5 (A porta 6 de ligação vertical 10GE tem a prioridade mais alta como Porto 1).

Se precisar apenas da transmissão normal de dados, Dealer o switch no modo padrão para permitir um desempenho excellente numa rede Wi-Fi 6.

Cabos e Velocidades

Naabela segunte são descriços os cabos de rede que pode usar para as ligações do switch e as velocidades que àssses cabos poder suportar, até 328 pés (100 metros).

Velocidade Tipo de cabo
100 Mbps Categoria 5 (Cat 5) ou classificações superior
1 Gbps, 2,5 Gbps ou 5 Gbps Categoriá a 5e (Cat 5e) ou classificações superior
1 Gbps, 2,5 Gbps ou 5 Gbps Categoriá a 6A (Cat 6A) ou classificações superior

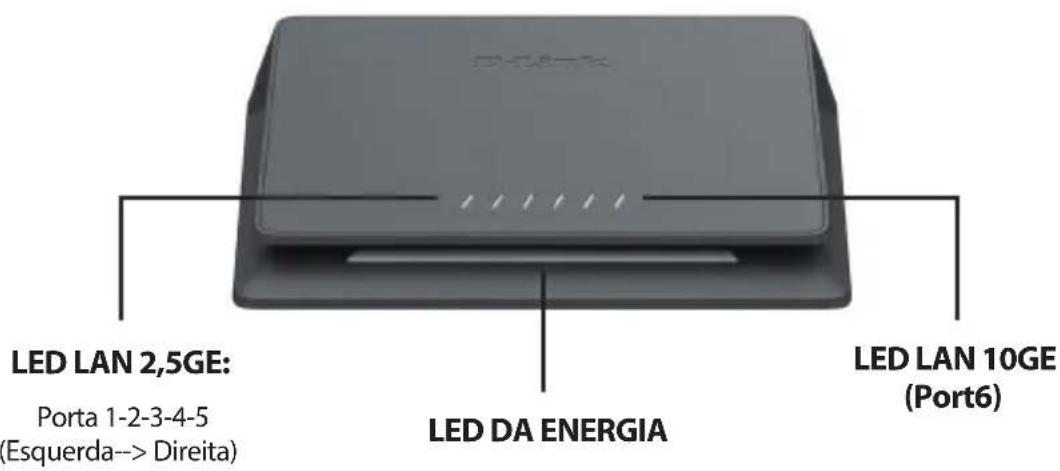

Velocidade de ligaçao da Pota LED

Indicadores LED abrangentes exibem as condições do Switch e o estado da rede. Os indicadores LED do switch incluem Power (Energia) e Ligação/Funcionamento descriços a seguir.

Local	Indicativo LED	Cor	Estado	Descrição
LED no pail frontal	Power (Energia) Branco		Intermitente Proceso de inicialização
			Fixo Pronto a使用者
	Modo Turbo Multi-cores		Intermitência Lenta	Proceso de inicialização: O LED de energia muda para multi-cores quando o modo turbo for ativado.
	Energia/Turbo Desligar Luz apagada			Dispositivo Desligado ou LED apagado
LED por porta 2,5G BASE-T (Porta 1-5 da Esquerda para a direita)	Ligação/ Funcaoamento/ Velocidade	Azul	Fixo Ligação 2,5GE
			Intermitente Transmissão de dados / Atividade
		Branco	Fixo	Velociedade de ligação de 1GE ou inferior
			Intermitente Transmissão de dados / Atividade
		Desligar Luz apagada Sem	ligação ou LED desligado
LED por porta 10G BASE-T	Ligação/ Funcaoamento/ Velocidade	Azul claro	Fixo Ligação 10GE
			Intermitente Transmissão de dados / Atividade
		Azul	Fixo Ligação 5G/2,5GE
			Intermitente Transmissão de dados / Atividade
		Branco	Fixo	Velociedade de ligação de 1GE ou inferior
			Intermitente Transmissão de dados / Atividade
		Desligar Luz apagada Sem	ligação ou LED desligado

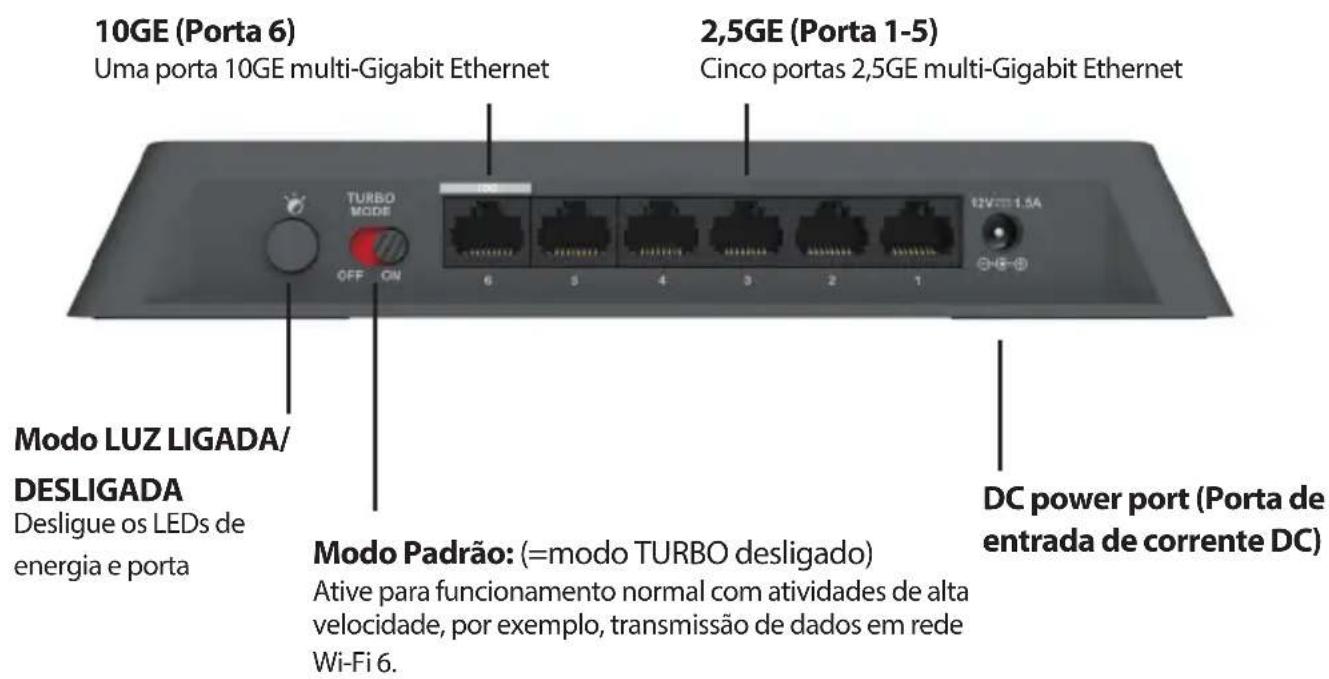

Descrição do panel traseiro

Modo Turbo:

Ative para desempenho mais rápido e definições de QoS baseadas em porta para serviços multimédia

DC Power Jack (Ficha de entrada de corrente DC):

A energia é fornecida por meio de um adaptor de corrente AC externo. Verifique a secção de espécificações tecnicas para obter informações sobre a tensão de entrada de corrente AC.

Modo Turbo:

Este botao destina-se a ativar funções avançadas, incluindo o modo de baixa latência, funcão de multidifusão e QoS baseado em porta para serviços multimédia.

LED LIGADO/DESLIGADO:

Para desliga os LEDs de estado de POWER (ENERGIA) e LAN.

Portas LAN:

As portas 1 a 5 suportam 2,5G Multi-gigabit Ethernet. A porta 6 suporta 10G Multi-gigabit Ethernet.
