DMS106XT - 开关 D-LINK - 免费用户手册

产品类型	非管理型网络交换机
品牌	D-Link
型号	DMS106XT
类别	交换机
以太网端口	5个2.5GBase-T端口（端口1-5）+ 1个10GBase-T端口（端口6）
支持的速度	100 Mbits/s, 1 Gbps, 2.5 Gbps, 5 Gbps, 10 Gbps
电缆类型	5类（Cat 5）或以上，最长100米
电源	外部电源适配器（直流）
近似尺寸	148 x 100 x 30 毫米
近似重量	500 克
主要功能	标准模式、TURBO模式（低延迟、多播、基于端口QoS）、链接/活动LED
维护与清洁	用柔软干布清洁。请勿使用溶剂。
安全	使用经认可的电源适配器。请勿受潮。清洁时关闭电源。
备件与可维修性	无可用户维修部件。联系D-Link支持。
一般信息	有限保修（见说明书）。技术支持：www.dlink.com/support

常见问题 - DMS106XT D-LINK

如何连接D-Link DMS106XT交换机？

将随附的电源适配器连接到交换机和电源插座。将以太网电缆从路由器连接到端口6（10G）或其他端口，然后将设备连接到端口1至5。检查链路LED以确认连接。

什么是TURBO模式，如何激活？

TURBO模式启用低延迟、多播和基于端口的QoS，以提升多媒体性能。按下交换机背面的TURBO按钮即可激活。模式LED闪烁多色。

TURBO模式下端口的优先级是什么？

在TURBO模式下，基于端口的QoS分配优先级：端口1 > 端口6 > 端口2 > 端口3 > 端口4 > 端口5。端口1和6具有最高优先级。

前面板上的LED指示灯是什么意思？

白色电源LED：常亮=就绪，闪烁=初始化。TURBO模式LED在激活时缓慢闪烁多色。每个端口的LED：蓝色常亮=2.5GE，白色常亮=1GE或以下，闪烁=活动。

每个端口支持的最大速度是多少？

端口1至5支持高达2.5 Gbps。端口6支持高达10 Gbps。较低速度会自动协商。

10 Gbps连接应使用哪种以太网电缆？

对于10 Gbps连接，请使用Cat6A或以上类别的电缆，最长100米。

可以关闭交换机的LED指示灯吗？

是的，背面的LED开关按钮可以关闭电源和端口LED，以减少光污染。

交换机是否与Wi-Fi 6路由器兼容？

是的，在标准模式下，它通过支持多千兆速度，为Wi-Fi 6（802.11ax）网络提供出色的性能。

如何将交换机恢复出厂设置？

此交换机是非管理型的，无需配置。没有恢复功能。如果出现问题，请断开电源并重新连接。

在哪里可以找到DMS106XT的技术支持？

请访问www.dlink.com/support获取驱动程序、手册和FAQ。保修信息请访问www.dlink.com/warranty。

用户手册 DMS106XT D-LINK

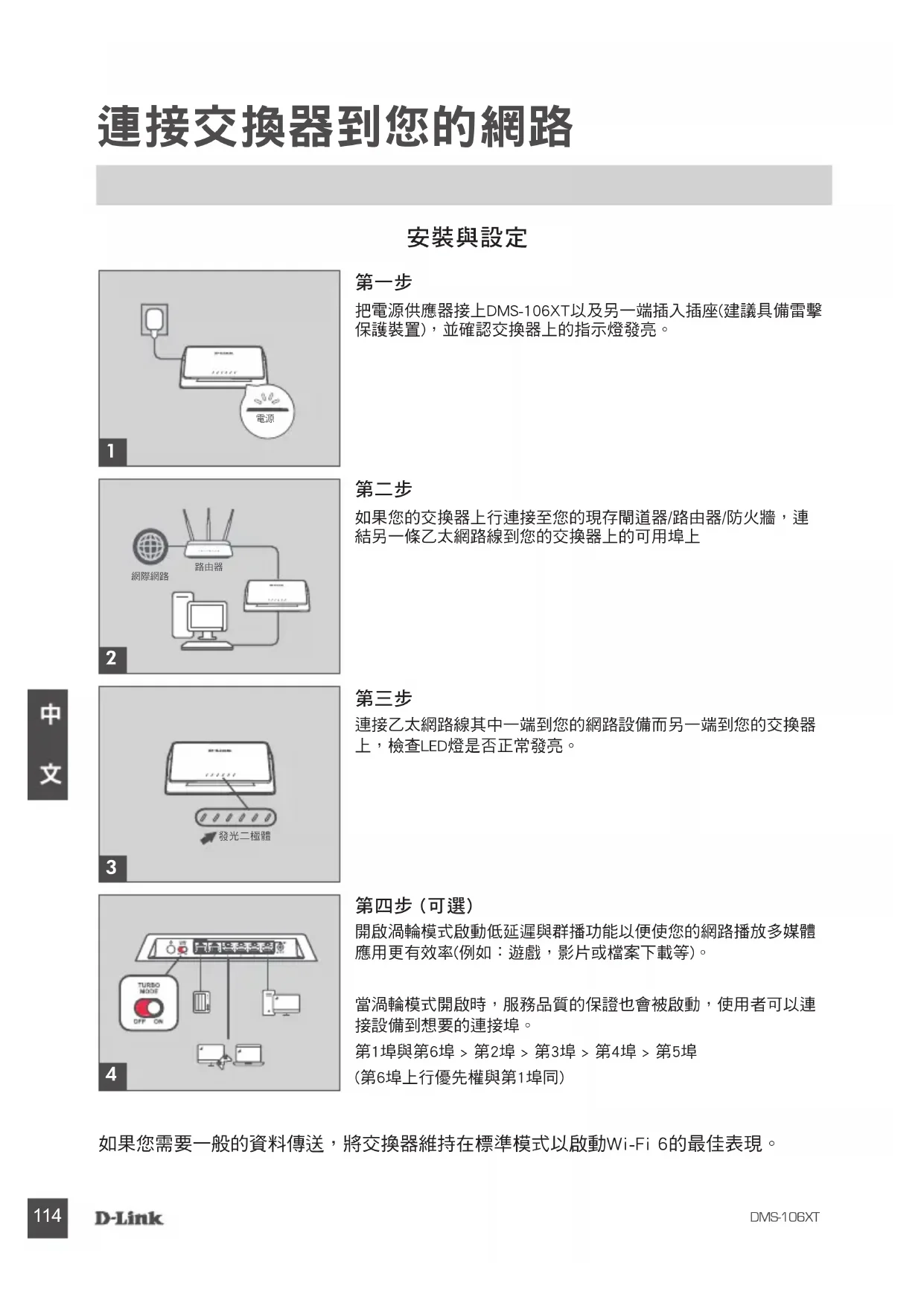

把電源供應器接上DMS-106XT以及另一端插入插座(建議具備雷擊保護裝置)，並確認交換器上的指示燈發亮。

第二步

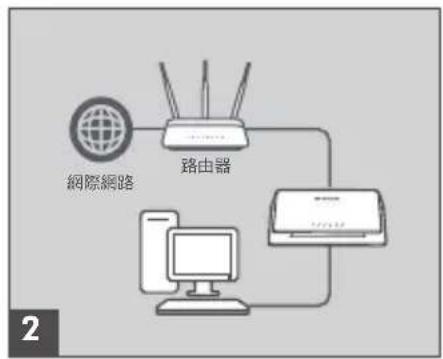

如果您的交換器上行連接至您的現存闖道器/路由器/防火牆，連結另一條乙太網路線到您的交換器上的可用埠上

第三步

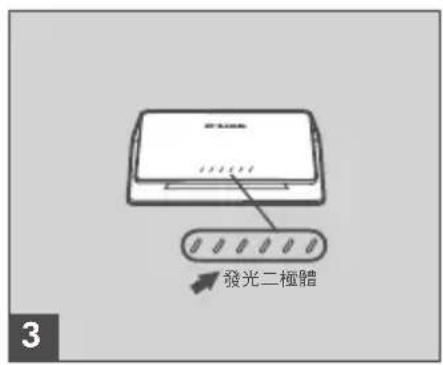

連接乙太網路線其中一端到您的網路設備而另一端到您的交換器上，檢查LED燈是否正常發亮。

第四步（可選）

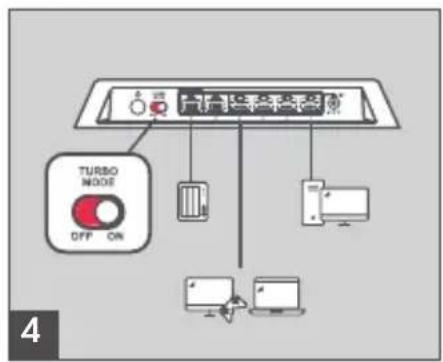

開啟渦輪模式啟動低延遲與群播功能以便使您的網路播放多媒體應用更有效率(例如：遊戲，影片或檔案下載等)。

當渦輪模式開啟時，服務品質的保證也會被啟動，使用者可以連接設備到想要的連接埠。

第1埠與第6埠 第2埠 第3埠 第4埠 第5埠

（第6埠上行優先權與第1埠同）

如果您需要一般的資料傳送，將交換器維持在標準模式以啟動Wi-Fi 6的最佳表現。

繡線與速度

下表是各類纖線與交換器速率的對照表

速率 線材種類
100 Mbps第五類(Cat 5)或更高
1 Gbps, 2.5 Gbps, or 5 Gbps 第5e類	(Cat 5e) 或更高
1 Gbps, 2.5 Gbps, or 5 Gbps 第6A類	(Cat 6A) 或更高

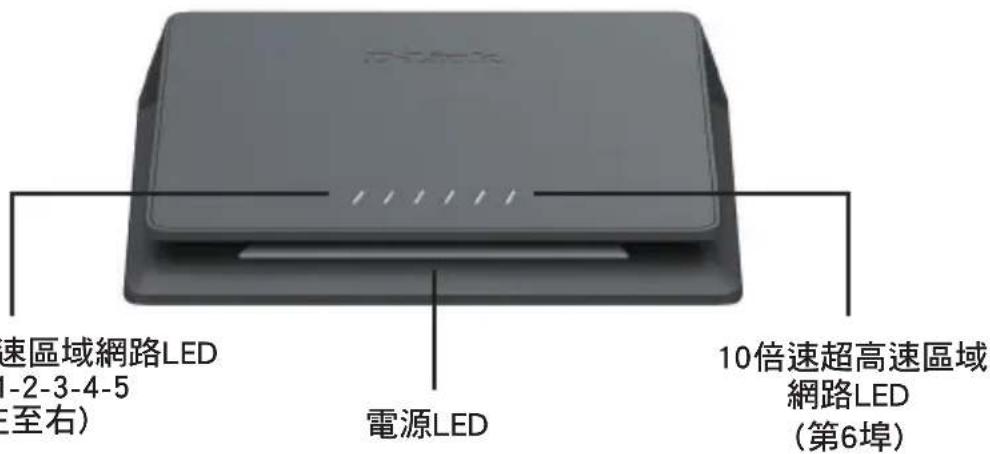

各埠LED顯示

2.5倍速超高速區域網路LED連接埠1-2-3-4-5（由左至右）

綜合LED指示燈顯示交換器的狀態與連線狀態，指示燈包含下列電源與連線/活動狀態

位置 LED	顯示顏色 �狀態	描述
前板LED	電源 白色		閃爍 故動程序
			固定 可以使用
	渦輪模式 多色彩緩慢閃爍		閃爍	當渦輪模式啟動時,電源LED會變成多顏色
	電源/渦輪	關閉 營不亮	設備是電	原關閉或LED燈關閉
每個2.5G乙太網路埠燈號(第1埠到第5埠,由左至右)	連線/活動/速率	藍色	固定 2.5倍速超高速乙太網路連線
			閃爍 資料傳輸/活動
		白色	固定 1倍速超高速乙太網路連線或更低
			閃爍 資料傳輸/活動
		關閉 營不亮 無連線或無燈號
每個10G乙太網路埠燈號	連線/活動/速率	淺藍色	固定 10倍速超高速乙太網路連線
			閃爍 資料傳輸/活動
		藍色	固定 5/2.5倍速超高速乙太網路連線
			閃爍 資料傳輸/活動
		白色	固定 1倍速超高速乙太網路連線或更低
			閃爍 資料傳輸/活動
		關閉 營不亮 無連線或無燈號

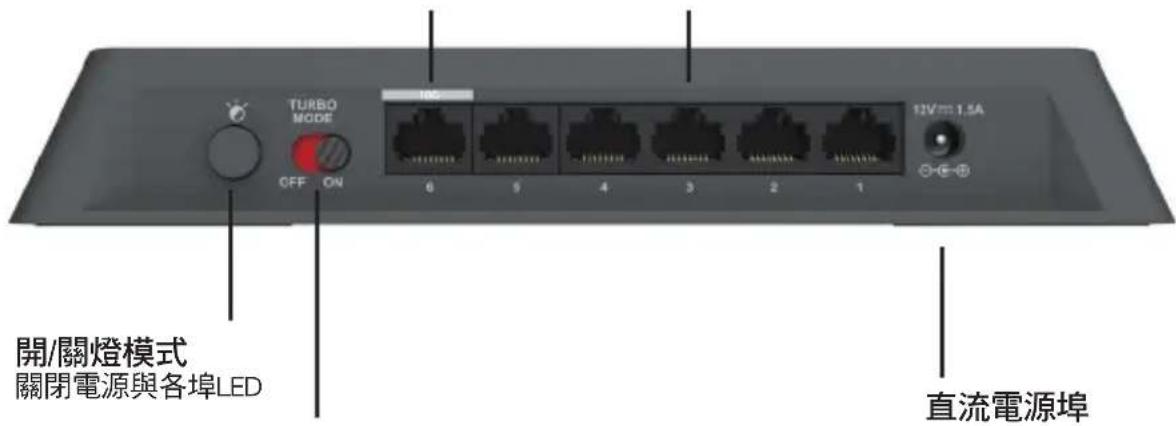

後背板描述

10倍速超高速乙太網路（第6埠）

1個10倍速超高速乙太網路埠

2.5倍速超高速乙太網路（第1埠到第5埠）

5個2.5倍速超高速乙太網路埠

標準模式：

啟動一般高速活動的運作模式，例如Wi-Fi 6網路的資料傳輸。

渦輪模式：

啟動更快速的效能以及以連接埠為基礎的服務品質保證。

直流電插座

由外接式交流電之電源供應器供電者，關於交流電的輸入電壓值及更多資訊請查閱技術規格。

渦輪模式

此按鍵可啟動進階的功能，包括低延遲模式，群播模式以及多媒體之服務品質保證模式。

LED開啟/關閉

這是關閉電源與區域網路的LED狀態。

區域網路埠

第1埠到第5埠支援多網速2.5倍速超高速乙太網路，第6埠支援10倍速超高速乙太網路。

D-Link 友訊科技 台灣分公司 技術支援資訊

如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣、香港或是澳門用戶可至網站、電子郵件或電話等方式與D-Link技術支援工程師聯絡。

台灣D-Link免付費技術諮詢專線

台灣技術諮詢服務專線 0800-002-615

台灣手機付費電話 [phone]#8715

台灣網站： http://www.dlink.com.tw

台灣電子郵件：[e-mail]

產品保固期限、台灣技術諮詢時間、維修據點查詢，請參考

http://www.dlinktw.com.tw/techsupport/ 網頁說明。

香港、澳門D-Link技術諮詢專線

技術諮詢：香港852-81008892/澳門853-28753423

香港網站： http://www.dlink.com.hk

香港電子郵件：[e-mail]

香港、澳門維修據點查詢請參考http://www.dlink.com.hk/contact.html 網頁說明。

如果您是其他地區的用戶，請參考 D-Link網站 www.dlink.com 查询全球各地分公司的聯絡資訊以取得相關支援服務。

立即掃描QR code

了解更多

服務資訊

木卜1上木一卜6>木一卜2>木一卜3>木一卜4>木一卜5
