用户手册 DGS-1100-10MP D-LINK

本指南提供設定交換器的說明，請注意您購買的產品可能與下列說明有些許差異。

更多關於您的交換器細節資訊、配件、設定網路連接與技術規格，請參閱產品包裝中的使用手冊。

步驟 1 - 打開包裝

小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。

• D-Link 交换器。
• 機架固定架。
• 電源線。
• 電源線固定器
• 使用手册光碟片（包含DNA (D-Link Network Assistant) program）。
• 多國語言版設定指南。
• 接地螺絲配件包

步驟2 - 交換器安裝

為了讓交換器安裝與運作安全，建議您以下幾件事情：

· 檢查電源線的外表，並確認AC電源連接插頭是安全的。
· 請確認交換器周圍為適當的通風散熱環境。
· 不要放重物在交换器上。

桌上型或架上型安装

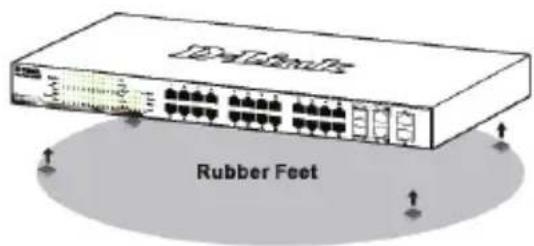

當安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

Rubber Feet

圖 1. 安裝橡膠腳墊

將交換器接地（取決於購買的機型）

此章節將說明如何連接接地線至交換器，您必須在交換器連接電源前完成此程序。

需求工具和線材

• 接地螺絲(已附在包裝內): 一個M4 x 6 mm(公制)的螺絲
• 接地線(未附在包裝內): 接地線的尺寸需依地區或國家的規範來安裝。依照電力供應和系統的不同，需要12到6 AWG的銅導線來安裝，商業上建議使用6 AWG的線材。線材的長度需依測量交換器到接地設備的距離。
• 螺絲起子(未附在包裝內)

您可以依以下步驟來將交換器接地以保護設備:

1. 確認設備尚未通電。
2. 將接地線環形端子的中央對準接地孔放置。
3. 用接地螺絲穿過環形端子的中央再插入接地孔。
4. 用螺絲起子將接地螺絲鎖上接地孔並旋緊。
5. 將接地線另一端的環形端子連接到適當的接地螺栓或門在交換器安裝的機架上。
6. 確認交換器和機架上的接地線是否正確的連接。

為了避免電源線被意外的拔除，建議您安裝電源線固定器。

1. 用粗糙的一面朝下，將固定帶插入到下方的電源插座孔

3. 滑動束帶穿過固定帶直到電源線的底端

D-TLATE 50

圖 3-3. 滑動束帶穿過固定帶

4. 將束帶環繞電源線與固定帶。

ID=1.500K

圖 3-4. 環繞電源線

5. 將固定帶與電源線固定住

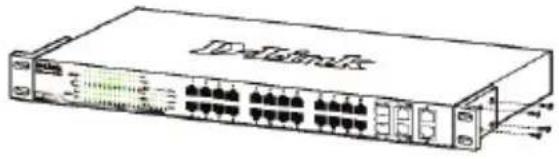

交換器可以安裝在EIA標準尺寸的19吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。

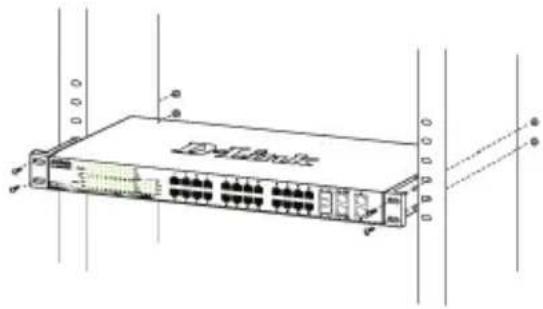

然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。

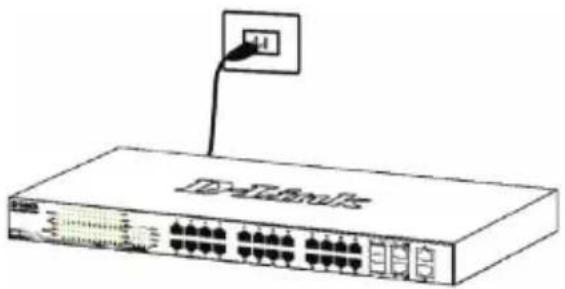

您可以連接AC電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制）

為了預防危險，如果發生電源中斷，請立即拔掉插座，當電源回覆，請將電源插上。

管理設定

D-Link交換器可以在in-band使用Telnet管理。用戶也可以選擇基於Web的管理，可透過Web瀏覽器或透過任何PC上使用的DNA (D-Link網路助理)。

如果您要管理的只有一個D-Link交換器，基於Web的管理是更好的選擇。每個交換器必須指定其自己的IP地址，這是用於通信，基於Web的管理或SNMP網路管理與PC應該有一個IP地址在與此交換器同一範圍內。

不過，如果您要管理多個D-Link交換器，DNA（D-Link網路助理）是更好的選擇。利用DNA（D-Link網路助理），您不需要改變您的電腦的IP地址，很容易啟動多台交換器的初始設置。

請參考下面的詳細安裝說明，基於Web的管理，DNA（D-Link網路助理），Telnet管理和基於SNMP的管理。

Web-based管理介面

設備成功安裝後，您可以設定交換器、監控LED面板顯示與使用Microsoft® Internet Explorer 7.0或以後版本, Firefox, Chrome 或 Safari進行圖形化統計資料顯示

開始Web設定您的交換器時，您需要以下的設備：

• 電腦具備提供RJ-45介面乙太網路卡。
• 標準乙太網路線。

步驟 1

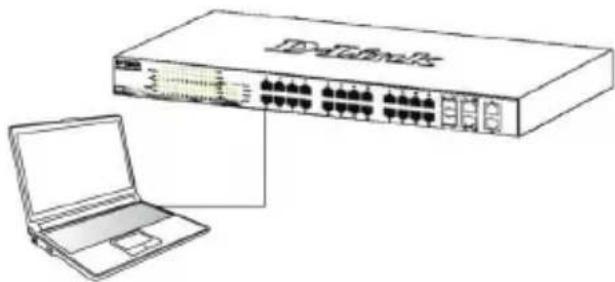

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。

電腦必須取得與交換器相同網段的IP位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的IP位址為10.90.90.90，電腦的IP位址必須為10.x.y.z（其中x/y需介於0～254之間，z需介於1～254之間）

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

圖 8. 在瀏覽器輸入IP位址10.90.90.90

存取該網站的設定檔也可以通過DNA。您可以點擊在DNA設備列表中的IP超連結，以打開該Web GUI的設備。

注意：交換器的IP位址原廠設定值為10.90.90.90、子網路遮罩為255.0.0.0與預設閘道為0.0.0.0。

步驟 3

當下面的登入視窗顯示，請在密碼欄輸入輸入 “admin”，接著按下OK至設定主視窗畫面。

在進入Web管理介面之前，Smart Wizard設定精靈將導引您快速設定功能，像是密碼設定、SNMP設定與系統設定，假如您不想調整任何設定，點擊Exit離開設定精靈，進入Web設定管理，Smart Wizard設定精靈的功能更詳細的功能說明，請參考手冊中的說明。

DNA（D-Link網路助理）

安裝光碟內的DNA（D-Link網路助理）是一個用來找到連接到與您的電腦相同的L2網段之間的交換機的程式。這個工具可以支援Windows 2000，XP，Vista和Windows 7。安裝DNA（D-Link網路助理）有兩種選擇，一種是透過安裝光碟的自動執行程式，另一種是手動安裝。

選項1：按照以下步驟來透過安裝光碟上的自動執行程式安裝DNA（D-Link網路助理）。

1、將光碟放入到您的CD-ROM光碟機。
2、自動執行程式會自動彈出。
3、只需點擊“安裝DNA（D-Link網路助理）”按鈕，安裝精靈將引導您完成整個過程。
4、安裝DNA成功後，你可以在開始 > 程式集 > D-Link > DNA 找到它。
5、只要將交換機連接在與您的電腦相同的L2網段，並使用DNA（D-Link網路助理）找到這些交換機。

選項2：按照以下步驟手動安裝DNA（D-Link網路助理）。

1、將光碟放入到您的CD-ROM光碟機。
2、從Windows桌面上的“開始”選單中，選擇“電腦”。
3、雙擊您的CD-ROM/DVD-ROM光碟機啟動自動執行選單，或右鍵點擊光碟機打開該文件夾。選擇DNA（D-Link網路助理）並雙擊setup.exe檔案。
4、按照螢幕上的說明安裝公用程式。
5、完成後，在開始 > 程式集 > D-Link > DNA，打開DNA（D-Link網路助理）。
6、只要將交換機連接在與您的電腦相同的L2網段，並使用DNA（D-Link網路助理）找到這些交換機。

關於DNA的詳細訊息，請參閱用戶手冊。

Telnet 管理（取決於購買的機型）

使用者可利用您的電腦的指令提示透過Telnet存取交換器，在利用電腦存取之前，您必須先確認您的電腦與交換器中間已透過有效乙太網路線連結，然後在您的電腦上點擊Start > Programs > Accessories > Command Prompt，一旦console視窗開啟，請輸入telnet 10.90.90.90的指令(依據您所設定的IP)，與按下鍵盤上的Enter按鍵，您應該直接開啟交換器的console視窗的Command Line介面，輸入預設的帳號與密碼“admin”，與按下鍵盤上的Enter按鍵。

SNMP-Based 管理（取決於購買的機型）

您可以透過D-Link D-View或任何SNMP相容的程式管理交換器，D-Link 交換器中的SNMP功能預設是關閉的。

其他資訊

如果您還是遇到設定上面的問題，請參閱包裝內的使用手冊，裡面包含非常多規則、圖表、解釋與範例，可以協助您設定網路。

額外的幫助，可透過用戶手冊或透過列出的服務據點。要了解更多關於D-Link的產品或銷售訊息，請造訪網站

http://www.dlink.com

保固資訊

D-Link的有限終身保修資訊在:

http://warranty.dlink.com/

本手册提供指示说明用来按部就班安装D-Link交换机，请注意您所购买的产品可能会与文件中显示的图有细微的差别。

更多关于您的交换机详细信息、配件、设定网络连接与技术规格，请参阅产品包装中的用户手册。

步骤 1 打开包装

小心打开包装后，请检查包装内容清单，确认所有配件数量正确及均正常没有损坏，假如有任何配件遗失或损坏，请联络当地的经销商更换。

• D-Link交换机
• 螺丝和2个安装支架
• 电源线固定扎带
• 4 个橡胶脚垫
• 电源线缆
• 光盘（包含用户手册，DNA（D-Link Network Assistant）程序）
• 快速安装指南
• 接地螺丝附件包

步骤 2 交换机安装

为了安全的安装和操作交换机，建议您注意以下几项：

· 目测检查电源线，以查看是否安全。
· 确保交换机周围有足够的散热空间和空气流通。
- 请勿在交换机上放置重物。

桌面或机架托盘安装

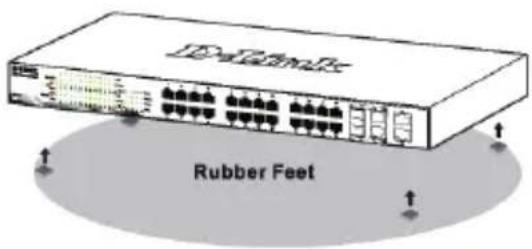

当在桌面或机架托盘上安装交换机的时候，设备里包含的橡胶脚垫必须安装在交换机底部的四个角上，以确保设备和周围的物体之间有足够的空气流通空间。

12C Fast rail Rubber Feet

图1. 安装橡胶脚垫

交换机接地（根据所采购的型号）

这部分将描述如何连接交换机。请务必在给您的交换机上电之前完成此过程。

所需工具和设备

接地螺丝（包含在附件包）：一个M4×6mm的螺丝

接地线缆（不包含在附件包）：

接地线缆根据本地和国家安装要求会有不同。根据电源供给和系统，可安装12到6 AWG铜缆。线缆长度取决于现场环境。

螺丝刀（不包含在附件包）

您可以按照如下步骤连接交换机做接地保护：

1、系统电源关闭；
2、把接地线缆的一端耳环放到接地螺丝孔；
3、插入接地螺丝到接地螺丝孔；
4、用螺丝刀拧紧接地螺丝，确保接地线缆连接交换机；
5、把接地线缆的另一端耳环接到一个适当的接地螺栓或安装交换机的机架上；
6、检查交换机上的接地柱和机架是否牢固的连接。

为了防止电源线脱离插座，需要安装电源线固定扎带。

1. 扎带有锯齿的一面向下，插入电源下方的的小孔中

图 3-1. 将扎带插到交换机上的小孔中

1. 将电源线插入交换机的电源插座中。

图 3-2. 将电源线接入交换机上的电源插口中

1. 将新的扎带一头插入到先前固定在交换机上的扎带上，并且滑动到最底端

ID-TLATEK

图 3-3. 将扎带一头插入固定好的扎带上

1. 将扎带环绕在电源线上，然后插入扎带的接头中。

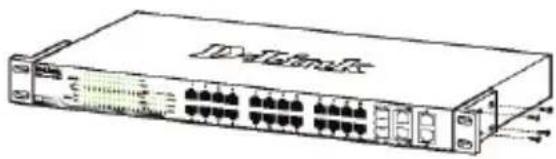

交换机可安装在 EIA 标准19 英寸机架上，这种机架可同其他设备一起放在配线柜中。安装的时候，将机架的托架装在交换机侧面板上（每边装一个）。

此时，请将交流电源线连接到交换机的后面的电源插口，然后连接到插座（有接地及过电压保护的插座最佳）。

作为预防措施，在停电的时候请把交换机的电源断开。当供电恢复后再将其重新连接。

管理方案

D-Link交换机可通过Telnet进行带内管理。也可以选择基于Web的管理，通过Web浏览器或通过任何安装DNA(D-Link Network Assistant, D-Link网络助手)的PC管理。

如果您想要管理一台D-Link交换机，那基于Web管理是更好的选择，每台交基机必须分配属于自的IP地址，这种情况可以采用基于Web的管理或者SNMP网络管理，其中PC的IP地址应该和交换机的IP地址在同一范围内。

然而,如果您想管理多台D-Link交换机,DNA(D-Link Network Assistant)是更好的选择。使用DNA(D-Link Network Assistant),您不需要更改您的PC的IP地址,而且很容易移动多台交换机的初始设置。

请参阅以下关于Web的管理、DNA(D-Link Network Assistant) Telnet管理和基于SNMP的管理的详细安装说明。

基于Web管理界面

设备安装成功后，您可以使用Web浏览器来配置交换机、监控网络状态和显示统计信息，例如 Microsoft Internet Explorer 7.0 或更高版本，Firefox，Chrome 或 Safari 浏览器。

开始Web界面设置交换机时，您需要以下设备：

- 配备RJ-45网卡的电脑。

- 标准以太网线。

步骤 1

使用标准以太网线连接电脑以太网接口和交换机的前面板任意端口。

通过以太网线连接登录和设置交换机，电脑必须具有同交换机相同网段的IP地址。例如：交换机的IP地址为10.90.90.90，电脑的IP地址必须为10.x.y.z（x/y 为0\~254之间的任意数字，z 为1\~254之间的任意数字）。

打开Web浏览器，在地址栏输入http://10.90.90.90（出厂默认IP地址），然后按下Enter（回车）键。

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

图 8. 在Web浏览器中输入 IP地址 10.90.90.90

Web配置也可以通过DNA打开。您可以在DNA中的设备列表中点击IP超链接，打开设备的Web GUI（用户界面）。

注意：交换机出厂默认IP地址为10.90.90.90、子网掩码为255.0.0.0，默认网关为0.0.0.0。

步骤 3

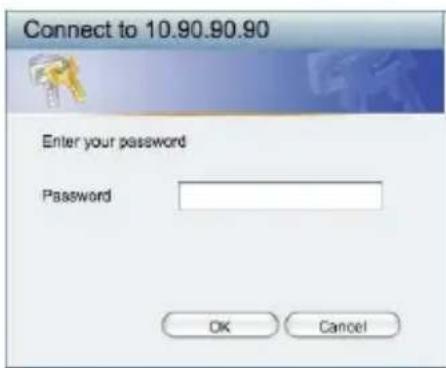

当出现下面的登录窗口时，请输入密码 “admin”，然后点击 “确定” 进入管理界面。

在进入基于Web管理页面前，智能向导将指导您快速配置一些功能，例如密码设定、SNMP设置及系统设定。如果您不打算更改任何设置，单击退出退出安装向导并进入基本Web管理。更多智能向导功能的详细内容请参考用户手册中智能向导相关介绍。

DNA (D-Link网络助手)

DNA(D-Link网络助手)包含在附带的光盘中, 是一个发现程序, 可以帮助找到与您的电脑连接在相同L2网段的交换机。这个程序支持windows 2000, XP, Vista, and Windows 7。DNA有2种安装方式。一种是通过安装光盘自动安装; 一种是手动安装。

方式一：按照以下步骤，通过自动运行安装光盘中的应用程序安装DNA。

1、将光盘插入CD-Rom驱动器。
2、自动运行程序将会自动弹出。
3、仅需点击“安装 DNA”按钮，安装向导将引导您完成整个安装过程。
4、成功安装DNA之后，您可以到Windows桌面开始>程序>D-Link>DNA路径下找到它。
5、只要将交换机连接到和您的电脑相同的L2网段，用DNA就可以发现交换机。

方式二：按照以下步骤手动安装DNA

1、将光盘插入您的CD-Rom驱动器。
2、在Windows桌面上的开始菜单，选择计算机。
3、双击您的CD-Rom/DVD-Rom驱动图标，开启自动运行菜单，或右击驱动器打开文件夹，选择DNA并双击setup.exe文件。
4、按照屏幕上的说明进行安装。
5、安装完成后，到Windows桌面上开始>程序>D-Link>DNA然后打开DNA。
6、只要将交换机连接到和您的电脑相同的L2网段，用DNA就可以发现交换机。

欲了解DNA的详细信息，请参阅用户手册。

Telnet 管理(根据所采购的型号)

用户还可以通过Telnet使用命令提示符访问交换机。通过电脑访问交换机，首先必须先用以太网线将交换机和电脑的以太网口进行连接，然后在电脑上点击开始 > 程序 > 附件 > 命令提示符。当控制窗口打开后，输入命令telnet 10.90.90.90（根据配置的IP地址，此为默认IP地址），然后按Enter键。您将直接打开交换机的命令行页面，输入默认管理用户名“admin”和交换机密码，然后按Enter键。

基于SNMP管理(根据所采购的型号)

您也可能使用D-Link D-View或任何兼容SNMP的程序管理交换机。D-Link交换机的SNMP功能默认为禁用。

其它信息

如果在网络设置时遇到问题，请参考交换机附带的用户手册。手册里包括更多的规则、图表、解释和举例，可以帮助您进行网络连接及正常运行。

D-Link网址包括了D-Link产品的最新用户文档和软件升级。用户可以通过我们的电话联系D-Link技术支持。

保修信息

D-Link保修信息请访问以下网页 http://warranty.dlink.com/

FCC Warning

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。

仅适用于海拔2000米以下地区安全使用
