用户手册 DGS-1210-52 D-LINK

本指南提供設定D-Link 智慧型乙太網路交換器的的說明，請注意您購買的產品可能與下列說明有些許差異。

更多關於您的交換器細節資訊、配件、設定網路連接與技術規格，請參閱產品包裝中的使用手冊。

步驟 1 - 打開包裝

小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。

• D-Link 智慧型乙太網路交換器。
• 機架固定架。
• 電源線。
• 使用手册光碟片（包含DNA (D-Link Network Assistant) program）。
• 多國語言版設定指南。

步驟2 - 交換器安裝

為了讓交換器安裝與運作安全，建議您以下幾件事情：

· 檢查電源線的外表，並確認AC電源連接插頭是安全的。
·請確認交換器周圍為適當的通風散熱環境。
· 不要放重物在交换器上。

桌上型或架上型安装

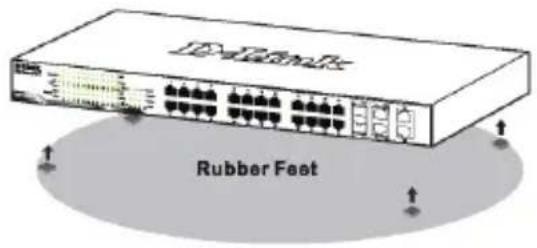

當安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

Rubber Feet

圖 1. 安裝橡膠腳墊

安裝電源線夾

為了防止意外移除AC電源線，建議電源線夾與電源線安裝在一起。

1. 用粗糙的一面朝下，將固定帶插入到下方的電源插座孔

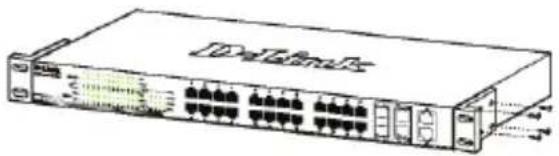

交換器可以安裝在EIA標準尺寸的19吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。

Deliners

圖 3. 固定機架固定架

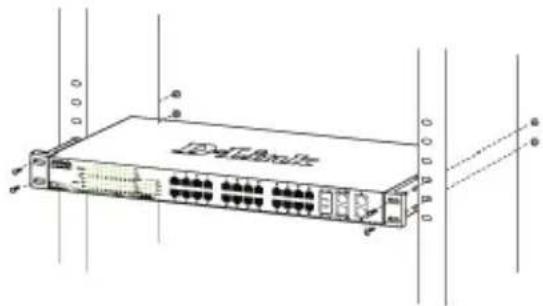

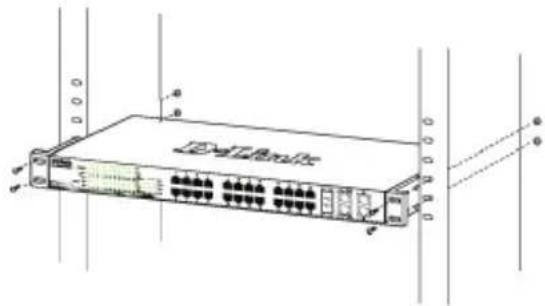

然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。

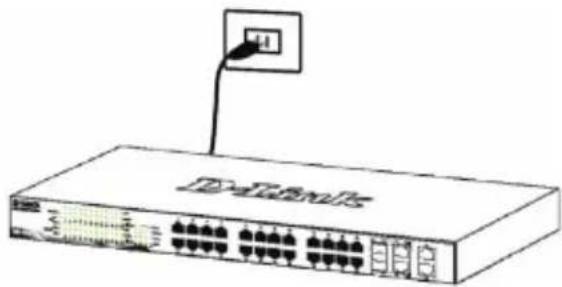

您可以連接AC電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制）

為了預防危險，如果發生電源中斷，請立即拔掉插座，當電源回覆，請將電源插上。

管理設定

D-Link Web Smart交換器可以在in-band使用Telnet管理。用戶也可以選擇基於Web的管理，可透過Web瀏覽器或透過任何PC上使用的DNA (D-Link網路助理)。

如果您要管理的只有一個D-Link Web Smart交換器，基於Web的管理是更好的選擇。每個交換器必須指定其自己的IP地址，這是用於通信，基於Web的管理或SNMP網路管理與PC應該有一個IP地址在與此交換器同一範圍內。

不過，如果您要管理多個D-Link Web智慧型交換器，DNA (D-Link網路助理)是更好的選擇。利用DNA（D-Link網路助理），您不需要改變您的電腦的IP地址，很容易啟動多台智慧型交換器的初始設置。

請參考下面的詳細安裝說明，基於Web的管理，DNA (D-Link 網路助理)，Telnet管理和基於SNMP的管理。

Web-based管理介面

設備成功安裝後，您可以設定交換器、監控LED面板顯示與使用Netscape Navigator (6.2或以後版本)或Microsoft® Internet Explorer (5.0或以後版本)進行圖形化統計資料顯示

開始Web設定您的交換器時，您需要以下的設備：

• 電腦具備提供RJ-45介面乙太網路卡。
• 標準乙太網路線。

步驟 1

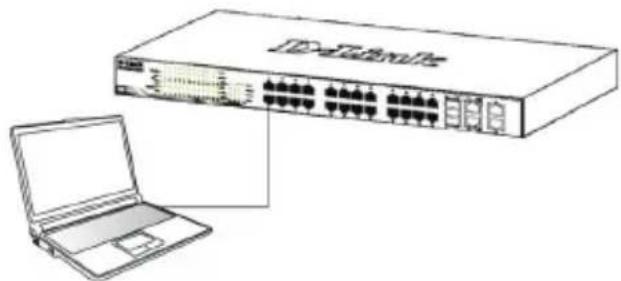

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。

電腦必須取得與交換器相同網段的IP位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的IP位址為10.90.90.90，電腦的IP位址必須為10.x.y.z（其中x/y需介於0～254之間，z需介於1～254之間）

D-Link | Welcome - Windows Internet Explorer File Edit View Favorites Tools Help

圖 7. 在瀏覽器輸入IP位址10.90.90.90

存取該網站的設定檔也可以通過DNA。您可以點擊在DNA設備列表中的IP超連結，以打開該Web GUI的設備。

注意：交換器的IP位址原廠設定值為10.90.90.90、子網路遮罩為255.0.0.0與預設閘道為0.0.0.0。

步驟 3

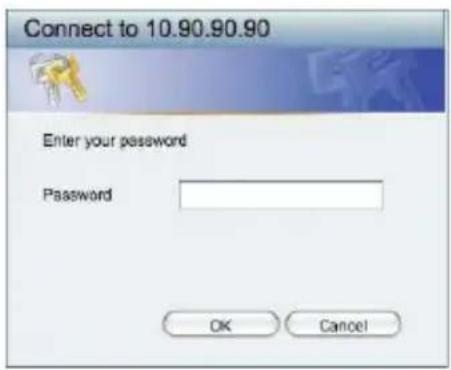

當下面的登入視窗顯示，請在密碼欄輸入輸入 “admin”，接著按下OK至設定主視窗畫面。

在進入Web管理介面之前，Smart Wizard設定精靈將導引您快速設定功能，像是密碼設定、SNMP設定與系統設定，假如您不想調整任何設定，點擊Exit離開設定精靈，進入Web設定管理，Smart Wizard設定精靈的功能更詳細的功能說明，請參考手冊中的說明。

DNA（D-Link網路助理）

安裝光碟內的DNA（D-Link網路助理）是一個用來找到連接到與您的電腦相同的L2網段之間的智慧型交換機的程式。這個工具可以支援Windows 2000，XP，Vista和Windows 7。安裝DNA（D-Link網路助理）有兩種選擇，一種是透過安裝光碟的自動執行程式，另一種是手動安裝。

選項1：按照以下步驟來透過安裝光碟上的自動執行程式安裝DNA（D-Link網路助理）。

1、將光碟放入到您的CD-ROM光碟機。
2、自動執行程式會自動彈出。
3、只需點擊“安裝DNA（D-Link網路助理）”按鈕，安裝精靈將引導您完成整個過程。
4、安裝DNA成功後，你可以在開始>程式集>D-Link>DNA找到它。
5、只要將智慧型交換機連接在與您的電腦相同的L2網段，並使用DNA（D-Link網路助理）找到這些智慧型交換機。

選項2：按照以下步驟手動安裝DNA（D-Link網路助理）。

1、將光碟放入到您的CD-ROM光碟機。
2、從Windows桌面上的“開始”選單中，選擇“電腦”。
3、雙擊您的CD-ROM/DVD-ROM光碟機啟動自動執行選單，或右鍵點擊光碟機打開該文件夾。選擇DNA（D-Link網路助理）並雙擊setup.exe檔案。
4、按照螢幕上的說明安裝公用程式。
5、完成後，在開始 > 程式集 > D-Link > DNA，打開DNA（D-Link網路助理）。
6、只要將智慧型交換機連接在與您的電腦相同的L2網段，並使用DNA（D-Link網路助理）找到這些智慧型交換機。關於DNA的詳細訊息，請參閱用戶手冊。

Telnet 管理

使用者可利用您的電腦的指令提示透過Telnet存取交換器，在利用電腦存取之前，您必須先確認您的電腦與交換器中間已透過有效乙太網路線連結，然後在您的電腦上點擊Start > Programs > Accessories > Command Prompt，一旦console 視窗開啟，請輸入telnet 10.90.90.90的指令(依據您所設定的IP)，與按下鍵盤上的Enter按鍵，您應該直接開啟交換器的console視窗的Command Line介面，輸入預設的帳號與密碼“admin”，與按下鍵盤上的Enter按鍵。

SNMP-Based 管理

您可以透過D-Link D-View或任何SNMP相容的程式管理交換器，D-Link 智慧型乙太網路交換器中的SNMP功能預設是關閉的。

其他資訊

如果您還是遇到設定上面的問題，請參閱包裝內的使用手冊，裡面包含非常多規則、圖表、解釋與範例，可以協助您設定網路。

其他協助資訊，請參閱使用手冊背面的說明或線上資訊，為了尋找更多D-Link產品或行銷資訊，請連結至http://www.dlink.com.tw，如有其他支援需求，請連結至http://support.dlink.com.tw。

保固資訊

D-Link的有限終身保修資訊在:

http://warranty.dlink.com/

本手册提供指示说明用来按部就班安装D-Link Web 智能交换机，请注意您所购买的产品可能会与文件中显示的图有细微的差别。

更多关于您的交换机详细信息、配件、设定网络连接与技术规格，请参阅产品包装中的用户手册。

步骤 1 打开包装

小心打开包装后，请检查包装内容清单，确认所有配件数量正确及均正常没有损坏，假如有任何配件遗失或损坏，请联络当地的经销商更换。

• D-Link Web 智能交换机
• 螺丝和2个安装支架。
• 4 个橡胶脚垫
• 电源线缆
• 光盘（包含用户手册，DNA（D-Link Network Assistant）程序）
• 快速安装指南

步骤 2 交换机安装

为了安全的安装和操作交换机，建议您注意以下几项：

· 目测检查电源线，以查看是否安全。
- 确保交换机周围有足够的散热空间和空气流通。
- 请勿在交换机上放置重物。

桌面或机架托盘安装

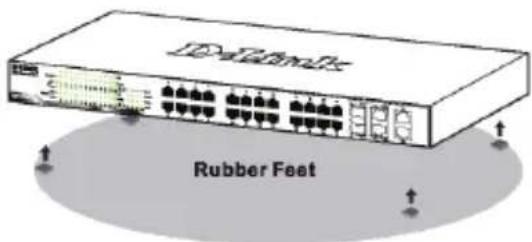

当在桌面或机架托盘上安装交换机的时候，设备里包含的橡胶脚垫必须安装在交换机底部的四个角上，以确保设备和周围的物体之间有足够的空气流通空间。

为了防止电源线脱离插座，需要安装电源线固定扎带。 1. 扎带有锯齿的一面向下，插入电源下方的的小孔中

图 2-1. 将扎带插到交换机上的小孔中

1. 将电源线插入交换机的电源插座中。

图 2-2. 将电源线接入交换机上的电源插口中

1. 将新的扎带一头插入到先前固定在交换机上的扎带上，并且滑动到最底端

D-TLNTK 50

图 2-3. 将扎带一头插入固定好的扎带上

1. 将扎带环绕在电源线上，然后插入扎带的接头中。

D-TL3NK

图 2-4. 将扎带环绕在电源线上

5. 拉紧扎带，确保电源线不会脱落

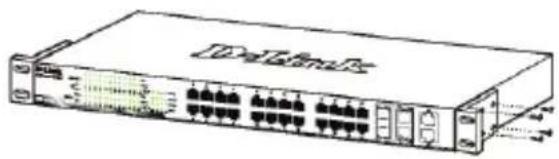

交换机可安装在 EIA 标准19 英寸机架上，这种机架可同其他设备一起放在配线柜中。安装的时候，将机架的托架装在交换机侧面板上（每边装一个）。

DeLands 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

图 3. 固定机架托架

然后用提供的螺丝钉将其固定好。

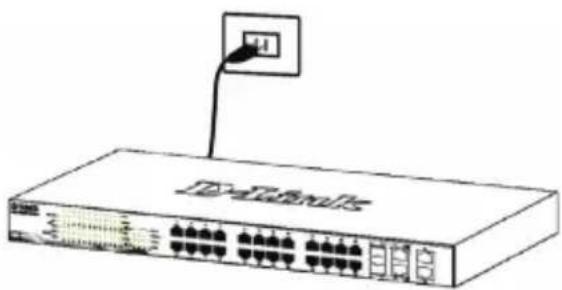

此时，请将交流电源线连接到交换机的后面的电源插口，然后连接到插座（有接地及过电压保护的插座最佳）。

作为预防措施，在停电的时候请把交换机的电源断开。当供电恢复后再将其重新连接。

管理方案

D-Link网管智能交换机可通过Telnet进行带内管理。也可以选择基于Web的管理，通过Web浏览器或通过任何安装DNA (D-Link Network Assistant, D-Link网络助手)的PC管理。

如果您想要管理一台D-Link网管智能交换机，那基于Web管理是更好的选择，每台交基机必须分配属于自的IP地址，这种情况可以采用基于Web的管理或者SNMP网络管理，其中PC的IP地址应该和交换机的IP地址在同一范围内。

然而,如果您想管理多台D-Link网管智能交换机,DNA(D-Link Network Assistant)是更好的选择。使用DNA(D-Link Network Assistant),您不需要更改您的PC的IP地址,而且很容易移动多台智能交换机的初始设置。

请参阅以下关于Web的管理、DNA(D-Link Network Assistant) Telnet管理和基于SNMP的管理的详细安装说明。

基于Web管理界面

设备安装成功后，您可以使用Web浏览器来配置交换机、监控网络状态和显示统计信息，例如Netscape Navigator(6.2或更高版本)或Microsoft Internet Explorer(5.0或更高版本)浏览器。

开始Web界面设置交换机时，您需要以下设备：

• 配备RJ-45网卡的电脑。
• 标准以太网线。

步骤 1

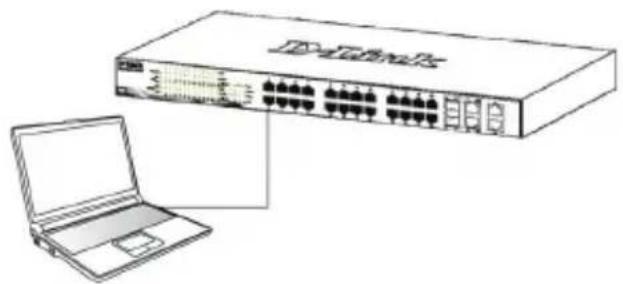

使用标准以太网线连接电脑以太网接口和交换机的前面板任意端口。

通过以太网线连接登录和设置交换机，电脑必须具有同交换机相同网段的IP地址。例如：交换机的IP地址为10.90.90.90，电脑的IP地址必须为10.x.y.z（x/y为0\~254之间的任意数字，z为1\~254之间的任意数字）。

打开Web浏览器，在地址栏输入http://10.90.90.90（出厂默认IP地址），然后按下Enter（回车）键。

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

图 7. 在Web浏览器中输入 IP地址 10.90.90.90

Web配置也可以通过DNA打开。您可以在DNA中的设备列表中点击IP超链接，打开设备的Web GUI（用户界面）。

注意：交换机出厂默认IP地址为10.90.90.90、子网掩码为255.0.0.0，默认网关为0.0.0.0。

步骤 3

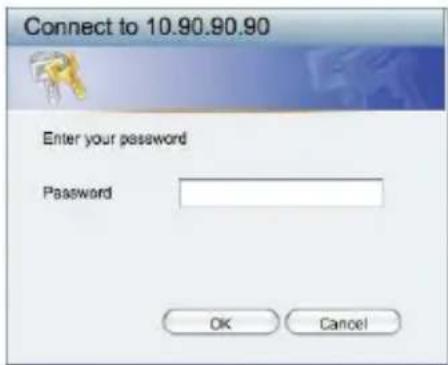

当出现下面的登录窗口时，请输入密码 “admin”，然后点击 “确定” 进入管理界面。

在进入基于Web管理页面前，智能向导将指导您快速配置一些功能，例如密码设定、SNMP设置及系统设定。如果您不打算更改任何设置，单击退出退出安装向导并进入基本Web管理。更多智能向导功能的详细内容请参考用户手册中智能向导相关介绍。

DNA (D-Link网络助手)

DNA(D-Link网络助手)包含在附带的光盘中, 是一个发现程序, 可以帮助找到与您的电脑连接在相同L2网段的智能交换机。这个程序支持windows 2000, XP, Vista, and Windows 7。DNA有2种安装方式。一种是通过安装光盘自动安装; 一种是手动安装。

方式一：按照以下步骤，通过自动运行安装光盘中的应用程序安装DNA。

1、将光盘插入CD-Rom驱动器。
2、自动运行程序将会自动弹出。
3、仅需点击“安装 DNA”按钮，安装向导将引导您完成整个安装过程。
4、成功安装DNA之后，您可以到Windows桌面 开始>程序>D-Link>DNA路径下找到它。
5、只要将智能交换机连接到和您的电脑相同的L2网段，用DNA就可以发现智能交换机。

方式二：按照以下步骤手动安装DNA

1、将光盘插入您的CD-Rom驱动器。
2、在Windows桌面上的开始菜单，选择计算机。
3、双击您的CD-Rom/DVD-Rom驱动图标，开启自动运行菜单，或右击驱动器打开文件夹，选择DNA并双击setup.exe文件。
4、按照屏幕上的说明进行安装。
5、安装完成后，到Windows桌面上开始>程序>D-Link>DNA然后打开DNA。
6、只要将智能交换机连接到和您的电脑相同的L2网段，用DNA就可以发现智能交换机。

欲了解DNA的详细信息，请参阅用户手册。

Telnet 管理

用户还可以通过Telnet使用命令提示符访问交换机。通过电脑访问交换机，首先必须先用以太网线将交换机和电脑的以太网口进行连接，然后在电脑上点击开始 > 程序 > 附件 > 命令提示符。当控制窗口打开后，输入命令telnet 10.90.90.90（根据配置的IP地址，此为默认IP地址），然后按Enter键。您将直接打开交换机的命令行页面，输入默认管理用户名“admin”和交换机密码，然后按Enter键。

基于SNMP管理

您也可能使用D-Link D-View或任何兼容SNMP的程序管理交换机。D-Link Web Smart 交换机的SNMP功能默认为禁用。

其它信息

如果在网络设置时遇到问题，请参考交换机附带的用户手册。手册里包括更多的规则、图表、解释和举例，可以帮助您进行网络连接及正常运行。

D-Link网址包括了D-Link产品的最新用户文档和软件升级。用户可以通过我们的电话联系D-Link技术支持。

保修信息

D-Link保修信息请访问以下网页

http://warranty.dlink.com/

FCC Warning

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。

仅适用于海拔2000米以下地区安全使用
