Caractéristiques techniques	Commutateur Ethernet D-Link DGS-1210-52, 48 ports Gigabit Ethernet, 4 ports SFP
Type de commutation	Commutation de niveau 2 (Layer 2)
Capacité de commutation	104 Gbps
Débit de transmission	148.8 Mpps
Gestion	Web, SNMP, CLI, Telnet
PoE (Power over Ethernet)	Supporte PoE+ sur 48 ports, jusqu'à 30W par port
Utilisation	Idéal pour les réseaux d'entreprise, bureaux et environnements à forte densité de périphériques
Maintenance	Firmware upgradable, diagnostics intégrés, surveillance des performances
Sécurité	802.1X, ACL, protection contre les boucles, filtrage des adresses MAC
Informations générales	Dimensions : 440 x 220 x 44 mm, Poids : 3.6 kg, Garantie : 2 ans

FOIRE AUX QUESTIONS - DGS-1210-52 D-LINK

Comment réinitialiser le D-LINK DGS-1210-52 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que la réinitialisation est en cours.

Pourquoi mon commutateur D-LINK DGS-1210-52 ne s'allume pas ?

Vérifiez que le commutateur est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté au port d'alimentation du commutateur.

Comment accéder à l'interface de gestion du D-LINK DGS-1210-52 ?

Connectez un câble Ethernet à l'un des ports du commutateur et à votre ordinateur. Ouvrez un navigateur web et entrez l'adresse IP par défaut du commutateur (192.168.0.1). Connectez-vous avec le nom d'utilisateur et le mot de passe par défaut (admin/admin).

Comment configurer un VLAN sur le D-LINK DGS-1210-52 ?

Accédez à l'interface de gestion, allez dans la section 'VLAN' et sélectionnez 'Configuration VLAN'. Suivez les étapes pour créer un nouveau VLAN, en spécifiant son ID et en assignant les ports concernés.

Quels sont les voyants lumineux du D-LINK DGS-1210-52 et que signifient-ils ?

Les voyants lumineux indiquent l'état de l'alimentation, de la connexion Ethernet, et de l'activité réseau. Un voyant vert fixe signifie que le port est opérationnel, tandis qu'un voyant clignotant indique le trafic.

Comment mettre à jour le firmware du D-LINK DGS-1210-52 ?

Téléchargez la dernière version du firmware depuis le site web de D-LINK. Accédez à l'interface de gestion, allez dans 'Maintenance' puis 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et suivez les instructions à l'écran.

Que faire si je ne peux pas me connecter à l'interface de gestion ?

Vérifiez que votre ordinateur est sur le même réseau que le commutateur. Assurez-vous d'utiliser la bonne adresse IP. Si vous avez modifié le mot de passe, essayez de réinitialiser le commutateur pour revenir aux paramètres d'usine.

Comment activer le port miroir sur le D-LINK DGS-1210-52 ?

Accédez à l'interface de gestion, allez dans 'Port Mirroring' et sélectionnez le port source et le port de destination. Enregistrez les paramètres pour activer le miroir de port.

Comment résoudre des problèmes de connexion intermittente avec le D-LINK DGS-1210-52 ?

Vérifiez les câbles Ethernet pour des dommages ou des connexions lâches. Testez avec un autre câble ou port. Assurez-vous que le firmware est à jour et examinez les paramètres de configuration des ports.

Le D-LINK DGS-1210-52 supporte-t-il l'alimentation via Ethernet (PoE) ?

Oui, le D-LINK DGS-1210-52 prend en charge l'alimentation via Ethernet (PoE) sur certains ports. Vérifiez la documentation pour voir quels ports prennent en charge cette fonctionnalité et assurez-vous que votre appareil PoE est compatible.

MODE D'EMPLOI DGS-1210-52 D-LINK

À propos de ce guide

Ce guide vous explique, étape par étape, comment configurer tous les Smart Switches Web de D-Link. Remarque : il se peut que votre modèle d'appareil diffère légèrement de ceux illustrés dans le présent manuel.

Pour obtenir des informations plus détaillées sur votre switch, ses composants, ses connexions réseau et ses spécifications techniques, reportez-vous au Guide de l'utilisateur fourni dans son emballage.

Étape 1 : déballage

Ouvrez le carton d'expédition et sortez-en le contenu avec précaution. Le Guide de l'utilisateur contient une liste des éléments devant se trouver dans l'emballage

; en vous y reportant, vérifiez que tous les composants sont présents et en parfait état. Si un élément est absent ou détérioré, contactez votre revendeur D-Link pour en obtenir un nouveau.

• Un Smart Switch Web D-Link
• Un support pour montage en armoire
• Un cordon d'alimentation
• Le CD du Guide de l'utilisateur, incluant l' DNA (D-Link Network Assistant)
• Un guide de démarrage multilingue

Étape 2 : installation du switch

Pour installer et utiliser le switch en toute sécurité, nous vous recommandons de procéder comme suit :

• Inspectez le cordon d'alimentation et assurez-vous qu'il est parfaitement relié au connecteur d'alimentation secteur.
• Vérifiez que le switch présente une dissipation de chaleur adaptée et qu'il est entouré d'un espace suffisant pour garantir une bonne ventilation.
• Ne posez pas d'objets lourds sur le switch.

Installation sur un bureau ou sur une étagère

Pour installer le switch sur un bureau ou une étagère, vous devez ajouter les pieds en caoutchouc fournis aux quatre coins de sa base. À des fins de ventilation, prévoyez un espace suffisant entre l'appareil et les objets environnants.

Ethernet Rubber Feet

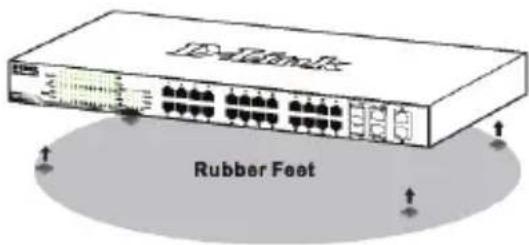

Figure 1. Fixation des pieds en caoutchouc

Installation de l'attache du cordon d'alimentation

Afin d'éviter tout débranchement accidentel du cordon d'alimentation secteur, il est recommandé d'installer l'attache du cordon d'alimentation en même temps que le cordon.

1. Avec le côté rugueux tourné vers le bas, insérez le collier de serrage dans le trou situé sous la prise d'alimentation.

Figure 2.-1. Insérez le collier de serrage dans le commutateur

1. Branchez le cordon d'alimentation secteur dans la prise d'alimentation du commutateur.

Figure 2.-2. Connectez le cordon d'alimentation au commutateur.

1. Faites glisser le dispositif de retenue à travers le collier de serrage jusqu'à l'extrémité du cordon.

ID-TLATEK 50

Figure 2.-3. Faites glisser le dispositif de retenue à travers le collier de serrage

1. Faites tourner le collier du dispositif de retenue autour du cordon d'alimentation et dans le verrou du dispositif.

ID-LINK

Figure 2.-4. Faites tourner autour du cordon d'alimentation

1. Serrez le collier du dispositif de retenue jusqu'à ce que le cordon d'alimentation soit bien fixé.

Figure 2.-5. Fixez le cordon d'alimentation

Installation dans une armoire

Vous pouvez monter votre switch dans une armoire 19 pouces EIA standard, à insérer dans une armoire de câblage avec d'autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

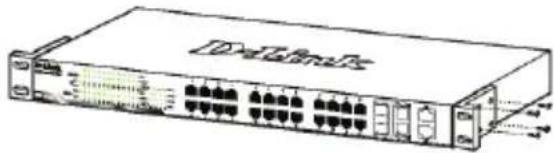

Figure 3. Fixation des supports de montage

Utilisez ensuite les vis fournies pour monter le switch dans l'armoire.

Networks

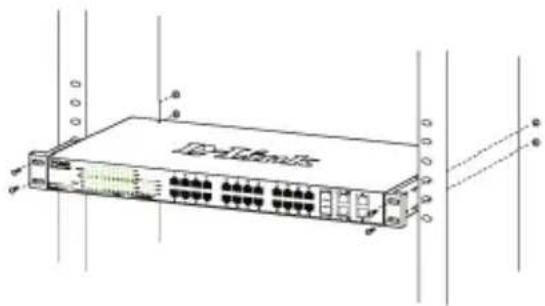

Figure 4. Installation du switch dans une armoire de taille standard

Étape 3 : raccordement au secteur

À présent, reliez le switch à une prise de courant (de préférence mise à la terre et dotée d'un parasurtenseur) à l'aide du cordon d'alimentation secteur branché à l'arrière du switch.

Figure 5. Raccordement du switch à une prise de courant

Panne de courant

En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Options de gestion

Le commutateur Web intelligent D-Link peut être géré intrabande via Telnet. L'utilisateur peut aussi choisir l'interface de gestion Web, accessible par l'intermédiaire d'un navigateur Web ou de n'importe quel PC utilisant l'utilitaire DNA (D-Link Network Assistant).

Si vous ne voulez gérer qu'un seul commutateur Web intelligent D-Link, l'interface de gestion Web est la meilleure option. Chaque commutateur doit recevoir sa propre adresse IP, qui sert à communiquer avec l'interface de gestion Web ou un gestionnaire de réseau SNMP et le PC doit disposer d'une adresse IP dans la même plage que le commutateur.

Toutefois, si vous voulez gérer plusieurs commutateurs Web intelligents D-Link, l'utilitaire DNA (D-Link Network Assistant) est votre meilleure option. Avec l'utilitaire DNA (D-Link Network Assistant), vous n'avez pas besoin de modifier l'adresse IP de votre PC et vous pouvez facilement lancer la configuration initiale de plusieurs commutateurs intelligents.

Veuillez consulter les instructions d'installation détaillées suivantes pour l'interface de gestion Web, l'utilitaire DNA (D-Link Network Assistant), la gestion Telnet et la gestion SNMP.

Interface de gestion Web

Une fois l'installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l'aide d'un navigateur Web (Netscape Navigator version 6.2 ou supérieure, ou Microsoft® Internet Explorer version 5.0 ou supérieure, par exemple).

Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants :

• PC équipé d'une connexion Ethernet RJ-45
• Câble Ethernet standard

Étape 1

Connectez une extrémité du câble Ethernet à l'un des ports disponibles sur le panneau avant du switch et l'autre extrémité au port Ethernet de l'ordinateur.

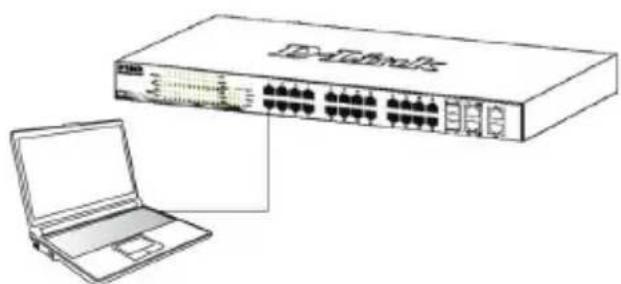

Figure 6. Branchement du câble Ethernet

Étape 2

Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous-réseau doit être 255.0.0.0.

Ouvrez votre navigateur Web et, dans la barre d'adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur .

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

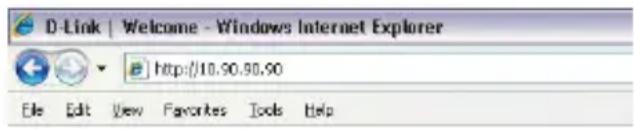

Figure 7. Saisie de l'adresse IP 10.90.90.90 dans le navigateur Web

Vous pouvez aussi accéder à la configuration web via l'utilitaire DNA. Vous pouvez cliquer sur l'hyperlien IP dans la liste des périphériques de l'utilitaire DNA pour ouvrir l'interface graphique web des périphériques.

REMARQUE : L'adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3

Lorsque la boîte de connexion suivante apparaît, entrez le mot de passe « admin ». Appuyez sur OK pour ouvrir la fenêtre de configuration principale.

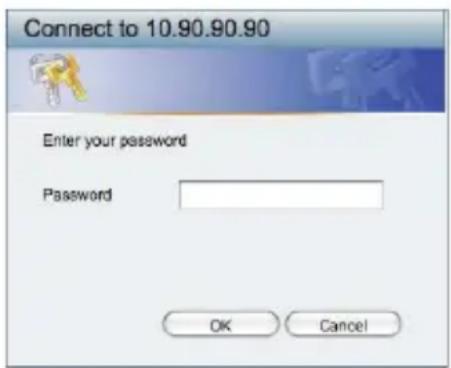

Figure 8. Fenêtre d'authentication utilisateur

Étape 4

Avant d'accéder à l'interface de gestion Web, l'assistant intelligent vous aidera à configurer rapidement certaines fonctions, telles que le mot de passe, les paramètres SNMP et les paramètres système. Si vous n'envisagez aucune modification,

cliquez sur Quitter pour fermer l'assistant et accéder à l'interface de gestion Web. Pour une description détaillée des fonctions de l'assistant intelligent, consultez la présentation qui lui est consacrée dans le manuel d'utilisation.

DNA (Assistant de réseau D-Link)

Le DNA (Assistant de réseau D-Link) proposé sur le CD d'installation est un programme de détection de Smart Switches dont le même segment de réseau L2 est connecté à votre PC. Cet outil est compatible avec Windows 2000, XP, Vista et Windows 7. Vous pouvez installer le DNA (Assistant de réseau D-Link) de deux manières : soit via le programme autorun du CD d'installation, soit manuellement.

Option 1 : Suivez les étapes ci-dessous pour installer le DNA (Assistant de réseau D-Link) via le programme autorun du CD d'installation.

1. Insérez le CD dans votre lecteur CD.
2. Le programme autorun s'ouvre automatiquement.
3. Il suffit de cliquer sur le bouton « Install DNA (D-Link Network Assistant) » (Installer le DNA [Assistant de réseau D-Link]) pour qu'un assistant d'installation vous guide tout au long du processus.
4. Une fois le DNA installé, il se trouve dans Démarrer > Programmes > D-Link > DNA.
5. Il suffit de connecter le Smart Switch au même segment de réseau L2 de votre PC et d'utiliser le DNA (Assistant de réseau D-Link) pour détecter les Smart Switches.

Option 2 : Suivez les étapes ci-dessous pour installer le DNA (Assistant de réseau D-Link) manuellement.

1. Insérez le CD de l'utilitaire dans votre lecteur CD.
2. Dans le menu Démarrer du bureau Windows, sélectionnez Ordinateur.
3. Double-cliquez sur votre lecteur CD/DVD pour ouvrir le menu autorun ou faites un clic droit sur le disque pour ouvrir le dossier. Sélectionnez DNA (Assistant de réseau D-Link), puis double-cliquez sur le fichier setup.exe.
4. Suivez les instructions à l'écran pour installer l'utilitaire.
5. Ensuite, allez dans Démarrer > Programmes > D-Link > DNA et ouvrez le DNA (Assistant de réseau D-Link).
6. Il suffit de connecter le Smart Switch au même segment de réseau L2 de votre PC et d'utiliser le DNA (Assistant de réseau D-Link) pour détecter les Smart Switches.

Veuillez consulter le manuel de l'utilisateur pour obtenir des informations détaillées sur le DNA.

Interface de gestion Telnet

Vous pouvez également accéder au commutateur via Telnet au moyen d'une invite de commande du PC Pour y accéder depuis l'ordinateur, commencez par vous assurer qu'une connexion valable est établie entre le port Ethernet du commutateur et le PC, puis sur ce dernier cliquez sur Démarrer > Programmes > Accessoires > Invite de commandes. Dans la fenêtre de la console qui s'ouvre, entrez la commande telnet 10.90.90.90 (selon l'adresses IP configurée), puis appuyez sur la touche Entrée du clavier. Vous devriez alors accéder à l'écran de la console pour l'interface de ligne de commande du commutateur. Entrez « admin » comme nom d'utilisateur et mot de passe par défaut du commutateur, puis appuyez sur Entrée.

Interface de gestion SNMP

Vous pouvez gérer le commutateur à l'aide de D-Link D-View ou de n'importe quel programme SNMP compatible. La fonction SNMP est désactivée par défaut pour les commutateurs Web intelligents D-Link.

Informations supplémentaires

Si vous rencontrez des problèmes lors de la configuration du réseau, reportez-vous au Guide de l'utilisateur fourni avec le switch. Il contient un grand nombre d'instructions, de croquis, d'explications et d'exemples pour vous aider à installer votre réseau. Vous trouverez également une aide supplémentaire auprès de nos bureaux indiqués au dos du Guide de l'utilisateur ou en ligne. Pour en savoir plus sur les produits D-Link et pour toute information d'ordre marketing, visitez notre site Web à l'adresse http://www.dlink.eu. Pour une aide technique, visitez le site Web à l'adresse http://support.dlink.com.tw, qui vous redirigera vers votre site Web D-Link local.

Informations sur la garantie

Les informations relatives à la garantie limitée dans le temps D-Link sont disponibles à l'adresse suivante: http://warranty.dlink.com/
