使用説明書 DGS-1210-52 D-LINK
本書では、D-Linkスマートスイッチ全モデル共通の設置・設定手順を説明しています。使用しているイラストはお手元の機種とは異なる場合があります。
お手元のスイッチの詳細や、付属品、ネットワーク設定の方法、スペックなどについては、スイッチに付属のユーザマニュアルをご覧ください。
1—パッケージ内容
梱包を開けて、中身をていねいに取り出します。ユーザマニュアルの付属品一覧を見て、同梱物がすべてそろっているか確認してください。万一不足している部品や破損している部品がありましたら、弊社ホームページにてユーザ登録を行い、サポート窓口までご連絡ください。
- D-Link スマートスイッチ 1台
- ラックマウントキット
- 電源ケーブル
- ユーザマニュアルCD(「DNA (D-Link Network Assistant)」を収録)
- スタートガイド（多言語版）
2 — 設置
安全にお使いいただくために、以下の点に注意してください。
- 電源ケーブルを本体の電源コネクタに確実に差し込んでください。
- 本製品の周囲には、放熱と通気のために十分なスペースを確保してください。
・本製品の上に重たいものを置かないでください。
平置きおよび棚などへの設置

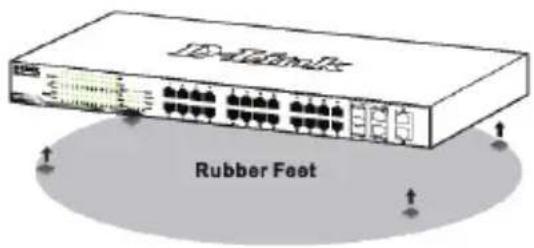

平置きおよび棚などに設置する場合は、付属のゴム足を本体底面の四隅に取り付けます。周囲には通気のために十分なスペースを確保し設置してください。
電源抜け防止クリップの設置
AC電源ケーブルが抜けるというアクシデントを避けるため、電源コードに電源抜け防止クリップを設置することを推奨します。
- ざらついた面を下にして、電源ソケットの下の穴にタイラップを挿入します。
図 2-1. スイッチにタイラップを挿入する
- スイッチの電源ソケットにAC電源ケーブルを挿入します。
図 2-2. スイッチにAC電源ケーブルを挿入する
- タイラップを通して、コードの端までリテーナをスライドさせます。
- 電源ケーブルの周りを一周させて、リテーナのロックに入れます。
5. 電源コードが固定されるまでリテーナを締めます

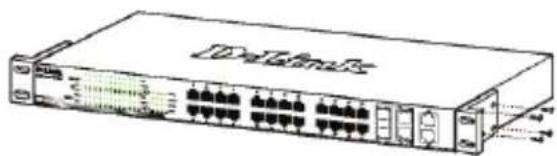

本製品はEIA規格の19インチラックに取り付けることができ、サーバルームなどに設置する場合に便利です。はじめに、ラックマウントキットを付属のネジで本製品の両側面に取り付けます。
図 3. ラックマウントキットを取り付ける

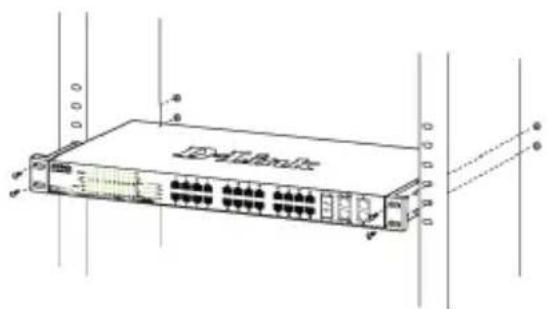

次に、付属のネジを使用して、スイッチをラックに固定します。
電源ケーブルを本体背面の電源コネクタに接続し、もう一方をコンセントに差し込みます。（コンセントはアース付きでサージ対策のあるものをおすすめします。）
停電の際には念のためコンセントを抜きます。電力が復旧してから、再度コンセントをつないでください。
管理オプション
D-Link Web SmartスイッチはTelnetを使って管理することができます。ユーザは、Webベース管理を選択するかもしれません。Webブラウザを介してアクセスする、もしくはDNA（D-Link Network Assistant）を使ったPCを介してアクセスすることができます。1台のD-Link Web Smartスイッチだけを管理したい場合、Webベース管理が適しています。各スイッチは、固有のIPアドレスを付与されている必要があり、そのIPアドレスは、Webベース管理もしくはSNMPマネージャとの通信に利用されます。PCはスイッチと同じレンジのIPアドレスを持っている必要があります。
しかしながら、複数のD-Link Webスマートスイッチを管理したい場合は、DNA(D-Link Network Assistant)が適しています。DNA(D-Link Network Assistant)を使えば、PCのIPアドレスを変更することなく、簡単に複数のスマートスイッチの初期設定を開始することができます。
Webベース管理、DNA(D-Link Network Assistant)、Telnet管理、SNMP管理に関しては以下の詳細な説明を参照してください。
Webベース管理インターフェイス
Webブラウザを使って、スイッチの設定、ステータスLEDのモニタリング、統計情報のグラフ表示などができます。使用可能なブラウザは、Netscape Navigator（バージョン6.2以降）やMicrosoft® Internet Explorer（バージョン5.0以降）などです。
ウェブブラウザを使ったスイッチの設定には、以下のものが必要です。
・イーサネットポート（RJ-45）を持つコンピュータ
- 標準的なイーサネットケーブル
ステップ°1
イーサネットケーブルを使って、スイッチ前面のいずれかのポートとコンピュータのイーサネットポートを接続します。
イーサネット接続経由でスイッチへのログインや設定を行なうには、PCはスイッチと同じ範囲内のIPアドレスを所有している必要があります。スイッチが10.90.90.90のIPアドレスを所有している場合、PCは10.x.y.z（x及びyは0～254、zは1～254の値）でサブネットマスクは255.0.0.0である必要があります。

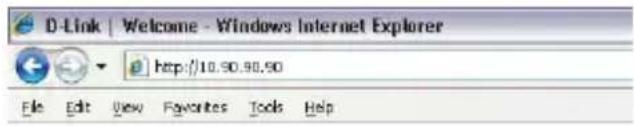

Webブラウザを起動し、アドレス欄に http://10.90.90.90 (初期設定のIPアドレス)と入力し、Enterキーを押します。
Web設定はDNAを介してもアクセスすることができます。デバイスのWebGUIを開くにはDNA内のデバイスリストの中からIPハイパーリンクをクリックしてください。
初期設定値は以下の通りです。
IPアドレス：10.90.90.90
サブネットマスク：255.0.0.0
ゲートウェイ:0.0.0.0
ステップ°3

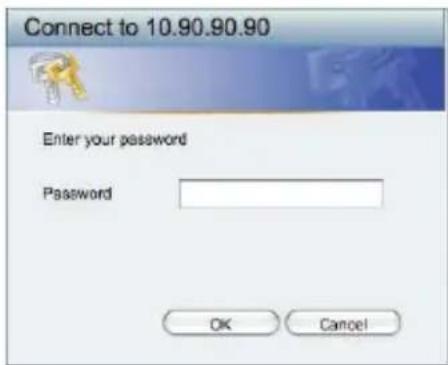

以下のようなログインダイアログが表示されたら、「Password」に「admin」と入力します。「OK」ボタンをクリックするとメイン設定画面が表示されます。
Webベースでの管理の前にSmart WizardでパスワードやSNMP、システムなどの設定ができます。初期設定を変更しない場合、ExitをクリックしてSmart Wizardを終了し、Webベース管理を開始してください。Smart Wizardでの機能設定の詳細については、ユーザマニュアルを参照してください。
インストールCDに含まれているDNA（D-Link Network Assistant）はPCに接続している同じラークセグメント内のSmartスイッチを検出めのプログラムです。このツールはWindow、XP、Vista、Windows7をサポートしています。DNA（D-Link Network Assistant）のインストールには2つの方法があります。1つはインストールCDの自動実行プログラムに従う方法、もう1つは手動でインストールする方法です。
オプション1：インストールCDの自動実行プログラムを介してDNA（D-Link Network Assistant）をインストールする方法を順次示します。
- CD-ROMドライブにCDを挿入します。
- 自動実行プログラムが自動的にポップアップされます。
- "Install DNS (D-Link Network Assistant)" ボタンをクリックするとインストールウィザードが段階的に案内します。
- DNAのインストールに成功した後、Start > Programs > D-Link > DNAにDNAを見つけることができます。
- PCと同じL2ネットワークセグメントに接続されているSmartスイッチをDNA（D-Link Network Assistant）を使って発見します。
オプション2: DNA (D-Link Network Assistant) を手動でインストールする方法を順次示します。
- CD-ROMドライブにユーティリティCDを挿入します。
- Windowsデスクトップ上のスタートメニューからコンピュータを選択します。
- CD-ROM/DVD-ROMドライブをダブルクリックし、自動実行メニューを開始します。もしくは、ドライブを右クリックしてフォルダを開きます。DNA（D-Link Network Assistant）を選択し、setup.exeファイルをダブルクリックします。
- ユーティリティをインストールするため、スクリーン上の指示に従います。
- 完了後、Start > Programs > D-Link > DNAに移動し、DNA（D-Link Network Assistant）を開きます。
- PCと同じL2ネットワークセグメントに接続されているSmartスイッチをDNA (D-Link Network Assistant)を使って発見します。
DNAの詳細情報に関しては、ユーザマニュアルを参照してください。
Telnet管理
コンピュータのコマンドプロンプトを使用して、Telnet経由でスイッチにアクセスすることができます。コンピュータからのアクセスにはイーサネット経由でのスイッチとの接続が必要です。「スタート > プログラム > ア
クセサリ」から「コマンドプロンプト」をクリックしてください。コンソール画面からtelnet 10.90.90.90（IPアドレス）を入力、Enterを押します。コマンドラインインターフェイス（CLI）のコンソール画面が直接開かれます。ユーザ名（admin）とパスワードを入力してEnterを押します。
SNMP管理
「D-View」やSNMP対応プログラムでも管理することができます。SNMP機能の初期値はDisabled（無効）です。
製品に関するお問い合わせについて
ネットワークの設定について不明な点がある場合は、本製品に付属のユーザマニュアルをご覧ください。ネットワークを稼動させるためのアドバイス、図解、説明、事例などがより詳しく記載されています。
さらにサポートが必要な場合は、下記事項をご確認のうえ、事前にユーザ登録を行い弊社サポート窓口へお問い合わせください。
- ユーザマニュアルを再度ご確認ください。
- 弊社ホームページにてサポート情報をご確認ください。
- ダウンロードサービスをご利用ください。
・ダウンロードサービスをご利用になるためには必ずユーザ登録が必要です
・最新情報は弊社ホームページにてご確認ください。
http://www.dlink-jp.com/
保証情報
D-Linkリミテッドライフタイム保証情報については、下記をご覧ください。
http://warranty.dlink.com/
