Tipo de produto	Comutador de rede (Smart Switch)
Marca	D-Link
Modelo	DGS-1210-52
Categoria	Comutador
Número de portas	52 portas Gigabit Ethernet (48 portas RJ-45 + 4 portas SFP)
Alimentação	Cabo de alimentação de rede, AC 100-240V, 50-60Hz
Dimensões (aprox.)	440 x 230 x 44 mm (formato rack 19 polegadas)
Peso (aprox.)	4.5 kg
Gerenciamento	Interface Web, Telnet, SNMP, utilitário DNA (D-Link Network Assistant)
Funções principais	Configuração via assistente inteligente, VLAN, QoS, gerenciamento de largura de banda, segurança de porta
Instalação	Sobre mesa (pés de borracha) ou em rack 19 polegadas (suportes fornecidos)
Interface de gerenciamento Web	Endereço IP padrão: 10.90.90.90, máscara: 255.0.0.0, gateway: 0.0.0.0
Senha padrão	admin
Segurança	Autenticação por senha, possibilidade de alterar a senha padrão
Manutenção	Desconectar em caso de falta de energia para evitar danos
Acessórios fornecidos	Suporte de montagem (2), cabo de alimentação, CD com guia e DNA, guia de início rápido multilíngue, pés de borracha
Reparabilidade	Não mencionada; entre em contato com o revendedor ou suporte D-Link para peças de reposição

Perguntas frequentes - DGS-1210-52 D-LINK

Como acessar a interface de gerenciamento Web do D-Link DGS-1210-52?

Conecte um cabo Ethernet do seu PC a uma porta do comutador. Certifique-se de que o endereço IP do PC esteja na mesma faixa que o do comutador (padrão 10.90.90.90). Abra um navegador Web e digite http://10.90.90.90. Insira a senha padrão admin.

Qual é o endereço IP padrão do comutador DGS-1210-52?

O endereço IP padrão é 10.90.90.90, a máscara de sub-rede é 255.0.0.0 e o gateway padrão é 0.0.0.0.

Como instalar o comutador em um rack 19 polegadas?

Fixe os suportes de montagem fornecidos nos painéis laterais do comutador usando os parafusos. Em seguida, aparafuse o comutador nos trilhos do rack usando os parafusos apropriados.

O que fazer se eu esquecer a senha de administração?

Você pode redefinir o comutador para as configurações de fábrica mantendo pressionado o botão Reset na parte traseira do dispositivo por cerca de 10 segundos. Isso restaurará a senha padrão admin.

Como usar o utilitário DNA (D-Link Network Assistant)?

Insira o CD fornecido e inicie a instalação a partir do menu de execução automática ou manualmente via a pasta DNA. Após a instalação, abra o DNA a partir de Iniciar > Programas > D-Link > DNA. Conecte o comutador à mesma rede L2, e o DNA detectará automaticamente os dispositivos. Você pode então clicar no endereço IP para acessar a interface Web.

O comutador não responde mais. Como reiniciá-lo?

Desconecte o cabo de alimentação, aguarde alguns segundos e reconecte-o. Certifique-se de que o comutador esteja bem ventilado e não sobrecarregado.

Posso gerenciar o comutador remotamente?

Sim, você pode usar a interface Web, Telnet ou SNMP. Para Telnet, abra um prompt de comando e digite telnet 10.90.90.90. Para SNMP, use um software compatível como D-View.

Como alterar o endereço IP do comutador?

Acesse a interface Web, vá em System > System Settings, modifique o endereço IP, a máscara e o gateway, depois salve e reinicie o comutador.

O que contém a caixa do D-Link DGS-1210-52?

A caixa contém o comutador, um suporte de montagem (2 parafusos), um cabo de alimentação, um CD com o guia do usuário e o utilitário DNA, um guia de início rápido multilíngue e pés de borracha para instalação sobre mesa.

O comutador é compatível com o padrão PoE?

O modelo DGS-1210-52 não é um comutador PoE. Para uma versão PoE, consulte o modelo DGS-1210-52P. Certifique-se de verificar as especificações do seu modelo.

MANUAL DE UTILIZADOR DGS-1210-52 D-LINK

Este guia fornece instruções passo a passo para configurar todos os switches D-Link Web Smart. Favor observar que o modelo que você adquiriu pode ter um aspecto ligeiramente diferente dos mostrados nas ilustrações.

Para informações mais detalhadas sobre o seu switch, seus componentes, estabelecimento das conexões de rede e especificações técnicas, favor consultar o Guia do Usuário incluído com o seu switch.

Etapa 1 – Desembalando

Abra a embalagem e desembale cuidadosamente o seu conteúdo. Favor consultar o conteúdo da embalagem localizado no Guia do Usuário para certificar-se de que todos os itens estejam presentes e intactos. Se qualquer item estiver faltando ou danificado, favor contatar seu revendedor local D-Link para realizar a reposição.

• Um Switch D-Link Web Smart
• Braçadeira para montagem em rack
• Cabo de alimentação
• CD contendo o Guia do Usuário com o programa DNA (D-Link Network Assistant)
• Um Guia Rápido multilingüe

Etapa 2 – Instalação do Switch

Para uma instalação e operação seguras do switch, é recomendável que você:

• Inspezione visualmente o cabo de alimentação para se certificar-se de que o mesmo esteja totalmente preso ao conector de alimentação CA
• Certifique que há dissipação de calor e ventilação adequadas em torno do switch
• Não coloque objetos pesados sob o switch

Instalação em Mesa de Trabalho ou Prateleira

Ao instalar o switch sobre uma mesa de trabalho ou prateleira, os pés de borracha incluídos com o dispositivo devem ser fixados em cada canto da base do dispositivo. Permitir espaço de ventilação suficiente entre o dispositivo e os objetos ao seu redor.

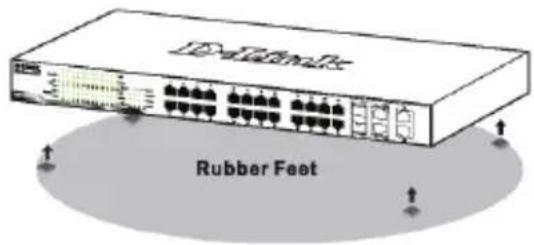

Figura 1. Fixando os Pés de Borracha

Instalando a trava de cabo de alimentação

Para evitar a remoção acidental do cabo de alimentação, é recomendado a instalação da trava do em conjunto com o cabo de alimentação.

1. Com o lado áspero voltado para baixo, insira a braçadeira no furo abaixo da tomada.

Figura 2-1. Insira a trava de amarração ao Switch

1. Conecte o cabo de alimentação na tomada do Switch.

Figura 2-2. Conecte o cabo de alimentação no switch

1. Deslize o retentor através da braçadeira até o final do cabo.

Figura 2-3. Deslize o retentor através da braçadeira

1. Circule o cabo do retentor em torno do cabo de alimentação e no retentor.

Figura 2-4. Circule em torno do cabo de alimentação

1. Aperte a trava do retentor até que o cabo de energia fique preso e seguro.

Figura 2-5. Proteja o cabo de alimentação

Instalação em Rack

O switch pode ser montado em um rack tamanho padrão de 19 polegadas EIA que pode ser colocado em um armário de fiação com outros equipamentos. Para instalar, prenda as braçadeiras de montagem nos painéis laterais do switch (uma de cada lado), e fixe-as com os parafusos fornecidos.

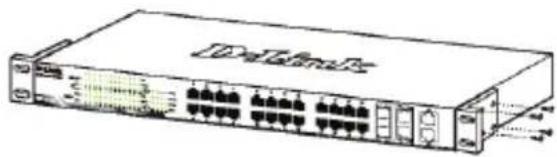

Figura 3. Fixando as braçadeiras de montagem

Em seguida, utilize os parafusos fornecidos com o rack de equipamentos para montar o switch no mesmo.

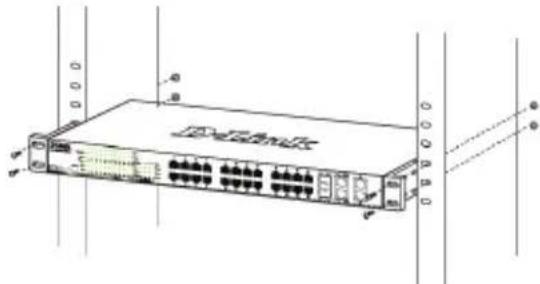

Figura 4. Instalando o switch em um rack de equipamentos tamanho padrão

Etapa 3 – Conectando o Cabo de Alimentação CA

Você pode agora conectar o cabo de alimentação CA na parte traseira do switch a uma tomada (preferencialmente aterrada e com proteção contra surtos).

Figura 5. Conectando o switch a uma tomada

Queda de Energia

Por precaução, o switch deverá ser desplugado em caso de queda de energia. Quando a energia voltar, conecte novamente o switch.

Opções de Gerenciamento

O Switch D-Link Switch Smart pode ser gerenciado através de Telnet. O usuário também pode escolher o gerenciamento baseado em interface Web, acessível através de um navegador web ou através de qualquer PC utilizando o DNA (D-Link Network Assistant).

Se você deseja gerenciar apenas um Switch D-Link Switch Smart, o gerenciamento baseado na Web é a melhor opção. Cada switch deve ser atribuído a seu próprio endereço IP, que é usado para a comunicação com a Gestão Web ou um gerente de rede SNMP, onde o PC deve ter um endereço IP na mesma faixa do switch.

No entanto, se você quiser gerenciar vários switches D-Link Smart, o DNA (D-Link Network Assistant) é a melhor opção. Usando o DNA (D-Link Network Assistant), você não precisa mudar o endereço IP do seu PC e é fácil para começar a configuração inicial de múltiplos switches Smart.

Por favor, consulte as seguintes instruções detalhadas de instalação para o gerenciamento baseado na Web, DNA (D-Link Network Assistant), Telnet e Gerenciamento baseado em SNMP.

Interface de Gerenciamento Baseada na Web

Após uma instalação física bem sucedida, você pode configurar o switch, monitorar o painel de LEDs e exibir estatísticas graficamente utilizando um navegador web, como o Netscape Navigator (versão 6.2 e superior) ou Microsoft® Internet Explorer (versão 5.0 e superior).

Você necessita dos seguintes equipamentos para começar a configuração web do seu dispositivo:

• Um PC com uma conexão Ethernet RJ-45
• Um cabo Ethernet padrão

Etapa 1

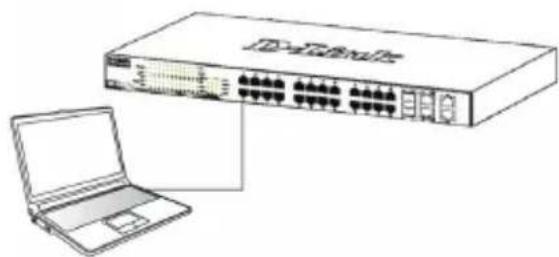

Conecte o cabo Ethernet a qualquer uma das portas no painel frontal do switch e à porta Ethernet no PC.

Para acessar e configurar o switch via uma conexão Ethernet, o PC deve ter um endereço IP no mesmo alcance do switch. Por exemplo, se o switch tem o endereço IP 10.90.90.90, o PC deveria ter o endereço IP 10.x.y.z (onde x/y é um número entre 0 \~ 254 e z um número entre 1 \~ 254) e a máscara de subrede 255.0.0.0.

Abra o seu navegador web e digite http://10.90.90.90 (o endereço IP padrão de fábrica) na caixa de endereços. Em seguida, pressione .

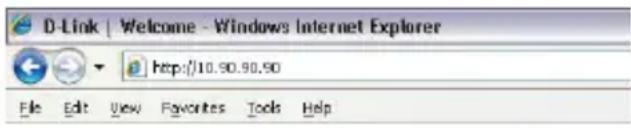

Figura 7. Digite o endereço IP 10.90.90.90 no navegador web.

A configuração web também pode ser acessada através do DNA. Você pode clicar no link IP na lista de dispositivos no DNA para abrir a interface web de dispositivos.

OBSERVAÇÃO: O endereço IP padrão de fábrica do switch é 10.90.90.90 com uma máscara de sub-rede 255.0.0.0 e gateway padrão 0.0.0.0

Etapa 3

Quando a caixa de logon a seguir for exibida, digite "admin" como senha Pressione OK para entrar na janela de configuração principal.

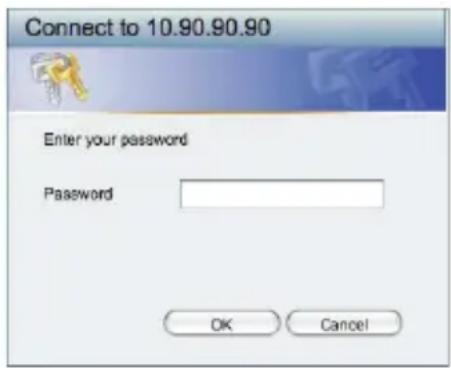

Figura 8. Janela de autenticação do usuário.

Etapa 4

Antes de entrar no Gerenciamento Baseado na Web, o Smart Wizard vai guiá-lo para configurar rapidamente algumas funções, tais como Configurações de Senha, Configurações de SNMP, e Configurações de Sistema. Se você não planeja mudar nada, clique em Exit para sair do Assistente e entrar no de Gerenciamento Baseado na Web. Para uma análise detalhada das funções do Smart Wizard, favor consultar a introdução ao Smart Wizard no Manual do Usuário.

O DNA (Assistente de rede D-Link), incluído no CD de instalação é um programa para descobrir Smart Switches no mesmo segmento de rede L2 conectado ao seu PC. Esta ferramenta pode suportar o Windows 2000, XP, Vista e Windows 7. Existem duas opções para a instalação do DNA, uma é através do programa de autorun no CD de instalação e a outro é a instalação manual.

Opção 1: Siga estes passos para instalar o DNA (Assistente de rede D-Link), através do programa de autorun no CD de instalação.

1. Insira o CD na unidade de CD-ROM.
2. O programa de execução automática irá aparecer automaticamente
3. Basta clicar no botão "DNA Install (D-Link Network Assistant) e um assistente de instalação irá guiá-lo através do processo.
4. Depois de instalar com sucesso o DNA, você pode encontrá-lo em Iniciar> Programas> D-Link> DNA.
5. Basta ligar o Smart Switch no mesmo segmento de rede L2 do seu PC e usar o DNA (D-Link Network Assistant) para descobrir os Smart Switches.

Opção 2: Siga estes passos para instalar o DNA (D-Link Network Assistant) manualmente.

1. Insira o CD de Utilitários no seu CD-ROM.
2. A partir do menu Iniciar no desktop do Windows, selecione Computador.
3. Dê um duplo clique no seu drive CD-ROM/DVD-ROM para iniciar o menu do autorun, ou clique direito sobre a unidade para abrir a pasta. Select (D-Link Network Assistant) e clique duas vezes no arquivo setup.exe.
4. Siga as instruções na tela para instalar o utilitário.
5. Após a conclusão, vá em Iniciar> Programas> D-Link> DNA e abra o (D-Link Network Assistant)
6. Basta ligar o Smart Switch no mesmo segmento de rede L2 do seu PC e usar o DNA (D-Link Network Assistant) para descobrir os Smart Switches.

Para obter informações detalhadas sobre o DNA, por favor consulte o manual do usuário.

Gerenciamento Telnet

Os usuários também podem acessar o switch via Telnet utilizando o Prompt de Comando do seu PC. Para acessá-lo no seu computador, os usuários devem primeiro assegurar que uma conexão válida seja estabelecida por meio da porta Ethernet do Switch e do seu PC, e então clicar em Iniciar > Programas > Acessórios > Prompt de comando no seu computador. Uma vez que a janela do console abrir, digite o comando telnet 10.90.90.90 (dependendo do endereço IP configurado) e pressione Enter no seu teclado. Você

deve ser direcionado para a tela do console que se abre, para a Interface de Linha de Comando do Switch. Digite "admin" para o nome de usuário padrão e senha para o Switch e pressione a tecla Enter.

Gerenciamento baseado em SNMP

Você pode gerenciar o Switch como o D-Link D-View ou qualquer programa compatível com SNMP. A função SNMP está Desabilitada por default para os switches D-Link Web Smart.

Informações Adicionais

Se você está enfrentando problemas na configuração da sua rede, favor consultar o Manual do Usuário fornecido com o switch. Ele contém muito mais regras, diagramas, explicações e exemplos para ajudá-lo a colocar a sua rede em operação.

Ajuda adicional está disponível por meio dos nossos escritórios relacionados na parte traseira do manual do usuário ou on-line. Para obter maiores informações sobre os produtos da D-Link ou informações de marketing, favor visitar o website http://www.dlink.com.tw; para qualquer problema de suporte, favor visitar o website http://support.dlink.com.tw, que vai redirecioná-lo para o website local apropriado da D-Link.

Informações sobre a garantia

As informações sobre a Garantia Vitalícia Limitada da D-Link estão disponíveis em http://warranty.dlink.com/
