Produkttyp	Netzwerk-Switch (Smart Switch)
Marke	D-Link
Modell	DGS-1210-52
Kategorie	Switch
Anzahl Ports	52 Gigabit Ethernet-Ports (48 RJ-45-Ports + 4 SFP-Ports)
Stromversorgung	Netzkabel, AC 100-240V, 50-60Hz
Abmessungen (ca.)	440 x 230 x 44 mm (19-Zoll-Rack-Format)
Gewicht (ca.)	4.5 kg
Verwaltung	Web-Interface, Telnet, SNMP, DNA-Dienstprogramm (D-Link Network Assistant)
Hauptfunktionen	Konfiguration über intelligenten Assistenten, VLAN, QoS, Bandbreitenverwaltung, Portsicherheit
Installation	Auf dem Schreibtisch (Gummifüße) oder im 19-Zoll-Schrank (Montagewinkel enthalten)
Web-Management-Interface	Standard-IP-Adresse: 10.90.90.90, Maske: 255.0.0.0, Gateway: 0.0.0.0
Standardpasswort	admin
Sicherheit	Passwortauthentifizierung, Möglichkeit das Standardpasswort zu ändern
Wartung	Bei Stromausfall abziehen, um Schäden zu vermeiden
Mitgeliefertes Zubehör	Montagewinkel (2), Netzkabel, CD mit Handbuch und DNA, mehrsprachige Kurzanleitung, Gummifüße
Reparierbarkeit	Nicht angegeben; wenden Sie sich für Ersatzteile an den Händler oder D-Link-Support

Häufig gestellte Fragen - DGS-1210-52 D-LINK

Wie greife ich auf das Web-Management-Interface des D-Link DGS-1210-52 zu?

Verbinden Sie ein Ethernet-Kabel Ihres PCs mit einem Port des Switches. Stellen Sie sicher, dass die IP-Adresse des PCs im gleichen Bereich wie die des Switches liegt (Standard 10.90.90.90). Öffnen Sie einen Webbrowser und geben Sie http://10.90.90.90 ein. Geben Sie das Standardpasswort admin ein.

Wie lautet die Standard-IP-Adresse des Switches DGS-1210-52?

Die Standard-IP-Adresse ist 10.90.90.90, die Subnetzmaske ist 255.0.0.0 und das Standard-Gateway ist 0.0.0.0.

Wie installiere ich den Switch in einem 19-Zoll-Schrank?

Befestigen Sie die mitgelieferten Montagewinkel mit den Schrauben an den Seitenwänden des Switches. Schrauben Sie den Switch dann mit den passenden Schrauben in die Schienen des Schranks.

Was tun, wenn ich das Administratorpasswort vergessen habe?

Sie können den Switch auf die Werkseinstellungen zurücksetzen, indem Sie die Reset-Taste auf der Rückseite des Geräts etwa 10 Sekunden lang gedrückt halten. Dadurch wird das Standardpasswort admin wiederhergestellt.

Wie verwende ich das DNA-Dienstprogramm (D-Link Network Assistant)?

Legen Sie die beiliegende CD ein und starten Sie die Installation über das Autorun-Menü oder manuell über den DNA-Ordner. Öffnen Sie nach der Installation DNA über Start > Programme > D-Link > DNA. Verbinden Sie den Switch mit demselben L2-Netzwerk, und DNA erkennt die Geräte automatisch. Sie können dann auf die IP-Adresse klicken, um auf die Weboberfläche zuzugreifen.

Der Switch antwortet nicht mehr. Wie starte ich ihn neu?

Ziehen Sie das Netzkabel, warten Sie einige Sekunden und stecken Sie es wieder ein. Stellen Sie sicher, dass der Switch ausreichend belüftet und nicht überlastet ist.

Kann ich den Switch aus der Ferne verwalten?

Ja, Sie können die Weboberfläche, Telnet oder SNMP verwenden. Für Telnet öffnen Sie eine Eingabeaufforderung und geben Sie telnet 10.90.90.90 ein. Für SNMP verwenden Sie eine kompatible Software wie D-View.

Wie ändere ich die IP-Adresse des Switches?

Rufen Sie die Weboberfläche auf, gehen Sie zu System > System Settings, ändern Sie die IP-Adresse, die Maske und das Gateway, speichern Sie und starten Sie den Switch neu.

Was ist im Lieferumfang des D-Link DGS-1210-52 enthalten?

Die Box enthält den Switch, ein Montagezubehör (2 Schrauben), ein Netzkabel, eine CD mit Benutzerhandbuch und DNA-Dienstprogramm, eine mehrsprachige Kurzanleitung und Gummifüße für die Tischinstallation.

Ist der Switch mit PoE kompatibel?

Das Modell DGS-1210-52 ist kein PoE-Switch. Für eine PoE-Version verweisen wir auf das Modell DGS-1210-52P. Überprüfen Sie die Spezifikationen Ihres Modells.

BEDIENUNGSANLEITUNG DGS-1210-52 D-LINK

Über dieses Handbuch

Diese Kurzanleitung für die Installation hilft Ihnen Schritt für Schritt bei der Inbetriebnahme aller Web Smart Switches von D-Link. Bitte beachten Sie, dass das von Ihnen erworbene Modell im äußeren Erscheinungsbild leicht von den in den Illustrationen abgebildeten Modellen abweichen kann.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnehmen.

Schritt 1 – Auspacken

Öffnen Sie die Transportverpackung, und entnehmen Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packliste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren D-Link-Fachhändler.

• Ein D-Link Web Smart Switch
• Einbauwinkel
• Stromkabel
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm DNA (D-Link Network Assistant)
• Eine Kurzanleitung in mehreren Sprachen

Schritt 2 – Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen.
• Sorgen Sie für eine funktionierende Wärmeableitung und eine ausreichende Belüftung in der Umgebung des Switch.
• Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüße in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüftung frei.

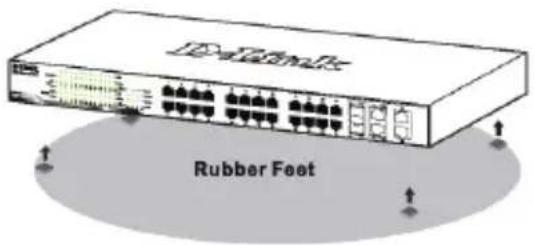

Abbildung 1: Gummifüße anbringen

Anbringen des Stromkabelhalters

Um ein versehentliches Entfernen des Stromkabels zu verhindern, wird empfohlen, zusammen mit dem Stromkabel den Stromkabelhalter anzubringen.

1. Stecken Sie den Kabelbinder mit der rauen Seite nach unten in das Loch unterhalb der Stromanschlussbuchse.

Abbildung 2-1. Kabelbinder in den Switch stecken

1. Stecken Sie das Wechselstromkabel in die Switch-Anschlussbuchse.

Abbildung 2-2. Stromkabel an den Switch anschließen

1. Führen Sie den Kabelhalter durch den Kabelbinder bis zum Ende des Kabels.

Abbildung 2-3. Kabelhalter durch den Kabelbinder führen

1. Wickeln Sie das Kabelhalterband um das Stromkabel und stecken Sie es in die Öse des Kabelhalters.

Abbildung 2-4. Stromkabel umwickeln

1. Ziehen Sie das Zugband der Kabelhalterung fest, bis das Stromkabel sicher und fest angebracht ist.

Abbildung 2-5. Stromkabel sicher befestigen

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgröße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an, und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

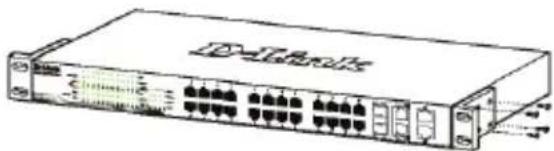

Abbildung 3: Einbauwinkel anbringen

Montieren Sie danach den Switch im Einschub mit den Schrauben, die Sie zu Ihrem Rack erhalten haben.

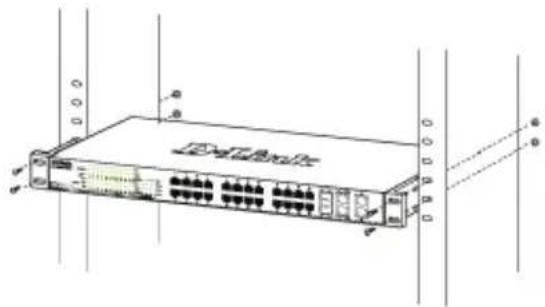

Abbildung 4: Switch im Standardrack installieren

Schritt 3 – An die Stromversorgung anschließen

Schließen Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

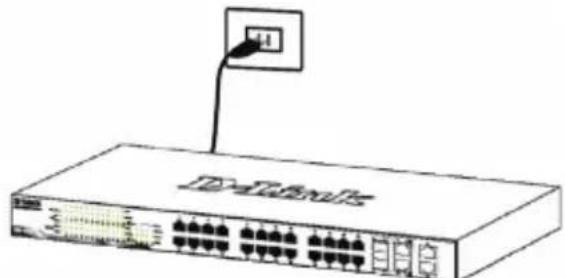

Abbildung 5: Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgründen sollten Sie bei einem Stromausfall den Netzstecker ziehen. Ist die Stromversorgung wieder gewährleistet, können Sie den Netzstecker des Switch wieder einstecken.

Managementoptionen

Mithilfe von Telnet ist ein In-Band-Management des Web Mithilfe von Telnet ist ein In-Band-Management des Web Smart Switch von D-Link möglich. Sie können aber auch das webbasierte Management wählen, auf das Sie über einen Webbrowser oder über jeden PC unter Verwendung des DNA (D-Link Network Assistant/Netzwerkassistent von D-Link) zugreifen können.

Soll lediglich ein D-Link Web Smart Switch verwaltet werden, ist das webbasierte Management die bessere Option. Jedem Switch muss eine eigene IP-Adresse zugewiesen werden, die zur Kommunikation mit dem webbasierten Management oder einem SNMP-Netzwerkmanager verwendet wird, und der PC sollte eine IP-Adresse im gleichen Adressenbereich wie der Switch haben.

Sollen jedoch mehrere D-Link Web Smart Switches verwaltet werden, ist der DNA (D-Link Network Assistant) die bessere Option. Wenn Sie den DNA (D-Link Network Assistant) verwenden, müssen Sie die IP-Adresse Ihres PCs nicht ändern und es ist leicht, die Ersteinrichtung mehrerer Smart Switches zu starten.

Nähere Angaben zum webbasierten Management, dem DNA (D-Link Network Assistant) sowie dem Telnet- und dem SNMP-basierten Management finden Sie in den folgenden Installationsanleitungen.

Die webbasierte Management-Benutzeroberfläche

Nach erfolgreicher Installation können Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen lassen, z. B. mit Netscape Navigator (Version 6.2 und höher) oder Microsoft® Internet Explorer (Version 5.0 und höher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

• Einen PC mit einem RJ-45-Ethernet-Anschluss
  • Ein Standard-Ethernetkabel

Schritt 1

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrem PC.

Abbildung 6: Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollte der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 \~ 254 und z eine zwischen 1 \~254 ist) und eine Subnetzmaske 255.0.0.0.

Öffnen Sie Ihren Webbrowser, und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

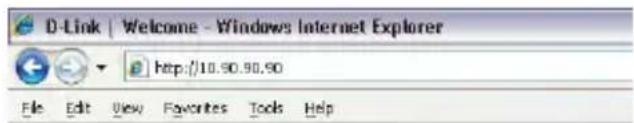

Abbildung 7: IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Zugriff auf die webbasierte Konfiguration ist ebenfalls über den Assistenten (DNA) möglich. Sie können auf den IP-Hyperlink in der Geräteliste im DNA klicken, um die webbasierte grafische Benutzeroberfläche der Geräte zu öffnen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0

Schritt 3

Wenn der folgende Anmeldedialog angezeigt wird, geben Sie „admin“ als Kennwort ein. Klicken Sie anschließend auf OK.

Abbildung 8: Benutzerauthentifizierung

Schritt 4

Bevor Sie jedoch das webbasierte Management verwenden, gibt Ihnen der Assistent (Smart Wizard) Anleitungen zur schnellen Konfiguration einiger Funktionen, wie zum Einrichten von Kennwörtern (Password Settings), den SNMP-Einstellungen (SNMP Settings) und den Systemeinstellungen (System Settings). Wenn Sie keine Änderungen geplant haben, klicken Sie auf Exit (Beenden), um den Assistenten zu beenden und auf die webbasierte Management-Benutzeroberfläche zuzugreifen. Genaue Beschreibungen der Funktionen des Assistenten finden Sie in der Einführung zum Smart Wizard im Benutzerhandbuch.

Bei dem DNA (D-Link Network Assistant), dem Netzwerkassistenten von D-Link, handelt es sich um ein Suchprogramm, mit dessen Hilfe die mit Ihrem PC verbundenen Smart Switches mit dem gleichen L2-Netzwerksegment gesucht und erkannt werden. Das Programm befindet sich auf der Installations-CD. Es unterstützt Windows 2000, XP, Vista und Windows 7. Für die Installation des DNA können Sie das autorun-Programm auf der Installations-CD (Option 1) oder die manuelle Installation (Option 2) verwenden.

Option 1: Gehen Sie zur Installation des DNA mithilfe des autorun-Programms auf der Installations-CD wie folgt vor.

1. Legen Sie die CD in Ihr CD-ROM-Laufwerk.
2. Das autorun-Programm wird automatisch aufgerufen.
3. Klicken Sie einfach auf "Install DNA (D-Link Network Assistant)" (DNA installieren). Ein Installationsassistent führt Sie dann durch den Installationsprozess.
4. Nach erfolgreicher Installation finden Sie den DNA unter Start > Programme > D-Link > DNA.
5. Verbinden Sie einfach den Smart Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Network Assistant) zum Suchen und Erkennen der Smart Switches.

Option 2: Gehen Sie zur manuellen Installation des DNA (D-Link Network Assistant) wie folgt vor.

1. Legen Sie die Hilfsprogramm-CD in Ihr CD-ROM-Laufwerk ein.
2. Wählen Sie die Option Computer vom Startmenü auf dem Windows Desktop.
3. Doppelklicken Sie auf Ihr CD-ROM/DVD-ROM-Laufwerk, um das autorun-Menü zu starten, oder klicken Sie mit der rechten Maustaste auf das Laufwerk, um den Ordner zu öffnen. Wählen Sie DNA (D-Link Network Assistant) aus und doppelklicken Sie auf die Datei setup.exe.

4. Folgen Sie den auf dem Bildschirm angezeigten Anweisungen, um das Hilfsprogramm zu installieren.

5. Klicken Sie nach Durchführung des Installationsvorgangs auf Start > Programme > D-Link > DNA und öffnen Sie den DNA (D-Link Network Assistant).

6. Verbinden Sie einfach den Smart Switch mit dem gleichen L2 Netzwerksegment Ihres PCs und verwenden Sie den DNA (D-Link Network Assistant) zum Suchen und Erkennen der Smart Switches.

Genaue Informationen zum DNA finden Sie im Benutzerhandbuch.

Das Telnet-Management

Zugriff auf den Switch ist auch über Telnet mithilfe der Eingabeaufforderungsfunktion Ihres PCs möglich. Dazu müssen Sie zunächst sicherstellen, dass über den Ethernet-Port des Switches und Ihrem PC eine Verbindung besteht. Klicken Sie dann auf Ihrem Computer auf Start >Programme >Zubehör> Eingabeaufforderung. Sobald das Console-Fenster geöffnet ist, geben Sie den Befehl telnet 10.90.90.90 (abhängig von der konfigurierten IP-Adresse) ein und drücken Sie auf die Eingabetaste auf Ihrer Tastatur. Damit wird das Hauptfenster der Console für die Befehlszeilen-Schnittstelle geöffnet. Geben Sie dort "admin" als standardmäßig vorgegebenen Benutzernamen und als Kennwort für den Switch ein und drücken Sie auf die Eingabetaste.

Das SNMP-basierte Management

Die Verwaltung des Switches ist auch mit D-View von D-Link oder jedem SNMP-kompatiblen Programm möglich. Die SNMP-Funktion ist jedoch standardmäßig für Web Smart Switches von D-Link deaktiviert.

Ergänzende Hinweise

Falls es bei der Konfiguration des Netzwerks Probleme gibt, schlagen Sie am besten zuerst im Benutzerhandbuch nach. Es enthält zusätzliche Richtlinien, Abbildungen, Erklärungen und Beispiele, die Sie bei Aufbau und Inbetriebnahme Ihres Netzwerks unterstützen. Weitere Hilfe erhalten Sie im Internet oder bei unseren Niederlassungen, die auf der Rückseite des Benutzerhandbuchs aufgelistet sind. Für weitere Informationen zu den Produkten von D-Link sowie Marketing-Informationen besuchen Sie die Website http://www.dlink.eu. Bei Support-Fragen gehen Sie ebenfalls auf diese Website http://support.dlink.com.tw. Hier werden Sie dann auf die entsprechende lokale D-Link-Seite geleitet.

Garantiebestimmungen

Informationen zur eingeschränkten Garantie auf Lebenszeit für Produkte von D-Link finden Sie unter http://warranty.dlink.com/

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstoerungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Massnahmen zu ergreifen.

Precaución!

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu mindern. Zu diesem Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung und Verpackung.

D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen zu reduzieren. Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wissen möchten, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com.
