用户手册 DGS-1210-52MP D-LINK

本指南提供一步一步的指示用來設定D-Link所有Metro乙太網路交換器和關於保固，安全，監管和環境聲明。請注意，您所購買的型號可能會略有不同，從這些圖中所示。

更多關於您的交換器細節資訊、配件、設定網路連接與技術規格，請參閱產品包裝中的使用手冊。

步驟 1 - 打開包裝

小心打開包裝後，請參閱包裝內容物資料，確認所有品項數量正確以及均正常沒有損壞，假如有任何品項遺失或損壞，請聯絡當地的零售商更換。

• 一個D-Link網路交換器
• 機架固定架
• 電源線
• 一個Console線（取決於購買的機型）
• 電源線固定器
• 使用手册光碟片（包含DNA (D-Link Network Assistant) program）
• 多國語言版設定指南
• 接地螺絲配件包（取決於購買的機型）

步驟 2 - 交換器安裝

為了讓交換器安裝與運作安全，建議您以下幾件事情：

· 檢查電源線的外表，並確認AC電源連接插頭是安全的。
·請確認交換器周圍為適當的通風散熱環境。
· 不要放重物在交换器上。

桌上型或架上型安装

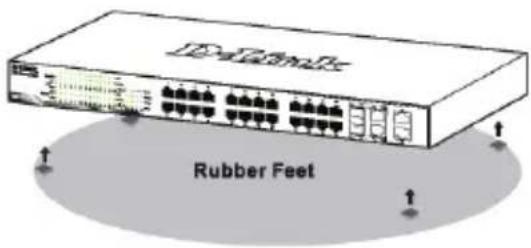

當安裝交換器在桌上或架子上，產品包裝內的橡膠腳墊請安裝至交換器底部的四個角落，讓交換器與桌面有適當的通風空間。

Diasimacs Rubber Feet

圖 1. 安裝橡膠腳墊

將交換器接地（取決於購買的機型）

此章節將說明如何連接接地線至交換器，您必須在交換器連接電源前完成此程序。

需求工具和線材

• 接地螺絲(已附在包裝內): 一個M4 x 6 mm(公制)的螺絲
• 接地線(未附在包裝內): 接地線的尺寸需依地區或國家的規範來安裝。依照電力供應和系統的不同，需要12到6 AWG的銅導線來安裝，商業上建議使用6 AWG的線材。線材的長度需依測量交換器到接地設備的距離。
• 螺絲起子(未附在包裝內)

您可以依以下步驟來將交換器接地以保護設備:

1. 確認設備尚未通電。
2. 將接地線環形端子的中央對準接地孔放置。
3. 用接地螺絲穿過環形端子的中央再插入接地孔。
4. 用螺絲起子將接地螺絲鎖上接地孔並旋緊。
5. 將接地線另一端的環形端子連接到適當的接地螺栓或門在交換器安裝的機架上。
6. 確認交換器和機架上的接地線是否正確的連接。

為了防止意外移除AC電源線，建議電源線夾與電源線安裝在一起。

1. 用粗糙的一面朝下，將固定帶插入到下方的電源插座孔

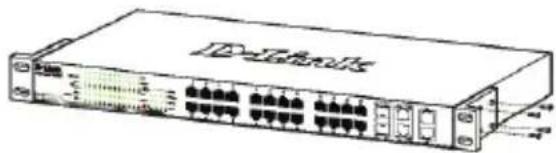

交換器可以安裝在EIA標準尺寸的19吋機架，安裝時，請將利用螺絲將機架固定架固定鎖緊在交換器的側面（兩邊均要安裝）。

ID=560015 -2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

圖 4. 固定機架固定架

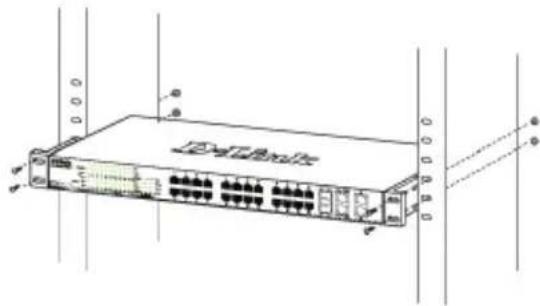

然後，使用包裝內所提供的螺絲，將交換器鎖到機架上面。

您可以連接AC電源線至交換器後方的的電源插孔（電源插孔最好具備接地或高壓保護機制）

為了預防危險，如果發生電源中斷，請立即拔掉插座，當電源回覆，請將電源插上。

管理設定

本系統可透過前/後面板上的console埠進行 out-of-band 管理，或以Telnet進行in-band管理。使用者亦可用瀏覽器進行網頁式管理。每部交換器必須擁有自己的IP位址，以和SNMP網路管理程式或其它TCP/IP應用程式(如BOOTP與TFTP)進行通訊。本交換器的預設IP位址是10.90.90.90。使用者可變更此預設IP位址，以符合您的網路位址分配方式。

Web-based管理介面（取決於購買的機型）

設備成功安裝後，您可以設定交換器、監控LED面板顯示與使用Netscape Navigator(6.2或以後版本)或Microsoft® Internet Explorer(5.0或以後版本)進行圖形化統計資料顯示

開始Web設定您的交換器時，您需要以下的設備：

• 電腦具備提供RJ-45介面乙太網路卡。
• 標準乙太網路線。

步驟 1

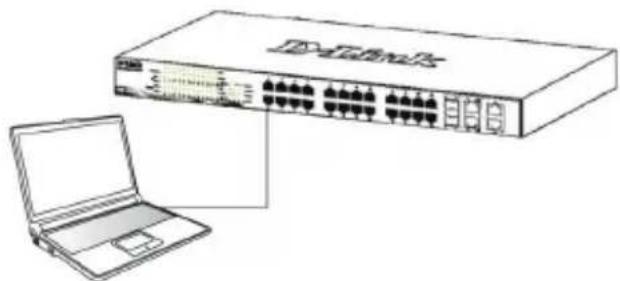

使用標準網路線連接電腦網路卡與交換器前方任何網路埠。

電腦必須取得與交換器相同網段的IP位址，始可透過乙太網路線連結登入與設定交換器，舉例來說，假如交換器的IP位址為10.90.90.90，電腦的IP位址必須為10.x.y.z（其中x/y需介於0～254之間，z需介於1～254之間）

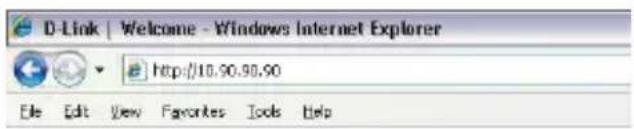

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 File Edit View Favorites Tools Help

圖 8. 在瀏覽器輸入IP位址10.90.90.90

存取該網站的設定檔也可以通過DNA。您可以點擊在DNA設備列表中的IP超連結，以打開該Web GUI的設備。

注意：交換器的IP位址原廠設定值為10.90.90.90、子網路遮罩為255.0.0.0與預設閘道為0.0.0.0。

步驟 3

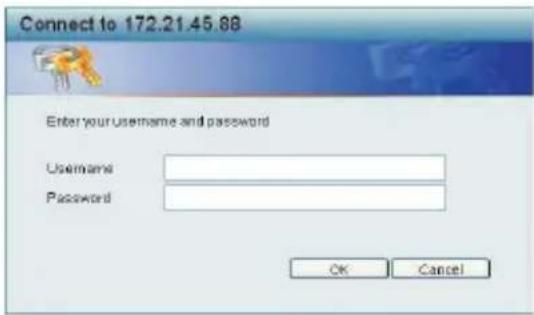

當下面的登錄對話框出現時，留下空白用使用者名稱和密碼，然後單擊“確定”。這將打開Web使用者界面。

安裝光碟內的DNA（D-Link網路助理）是一個用來找到連接到與您的電腦相同的L2網段之間的智慧型交換機的程式。這個工具可以支援Windows 2000，XP，Vista和Windows 7。安裝DNA（D-Link網路助理）有兩種選擇，一種是透過安裝光碟的自動執行程式，另一種是手動安裝。

選項1：按照以下步驟來透過安裝光碟上的自動執行程式安裝DNA（D-Link網路助理）。

1、將光碟放入到您的CD-ROM光碟機。
2、自動執行程式會自動彈出。
3、只需點擊“安裝DNA（D-Link網路助理）”按鈕，安裝精靈將引導您完成整個過程。
4、安裝DNA成功後，你可以在開始 > 程式集 > D-Link > DNA 找到它。
5、只要將智慧型交換機連接在與您的電腦相同的L2網段，並使用DNA（D-Link網路助理）找到這些智慧型交換機。

選項2：按照以下步驟手動安裝DNA（D-Link網路助理）。

1、將光碟放入到您的CD-ROM光碟機。
2、從Windows桌面上的“開始”選單中，選擇“電腦”。
3、雙擊您的CD-ROM/DVD-ROM光碟機啟動自動執行選單，或右鍵點擊光碟機打開該文件夾。選擇DNA（D-Link網路助理）並雙擊setup.exe檔案。
4、按照螢幕上的說明安裝公用程式。

5、完成後，在開始 > 程式集 > D-Link > DNA，打開DNA （D-Link網路助理）。
6、只要將智慧型交換機連接在與您的電腦相同的L2網段，並使用DNA（D-Link網路助理）找到這些智慧型交換機。關於DNA的詳細訊息，請參閱用戶手冊。

連接 Console 埠（取決於購買的機型）

要連接到序列埠，必須使用特殊的Console線。Console線包含在這個產品的包裝。Console線是一個RS-232與RJ-45接頭，透過使用正確的腳位配置固定電纜連接到交換機的序列埠。

要連接到交換機的Console埠，使用以下步驟：

1. RS-232 Console線連接到管理PC的序列埠。
2. RJ-45 Console線連接到交換機的Console埠。
3. 打開管理PC上的應用程式-超級終端機（或任何終端模擬程式，能夠模擬一個VT-100終端連線），配置此連線的屬性。

a. 每秒位元應該是115200。(依照購買之型號來決定波特率)
b. 數據位元應該為8。
c. 同位元應該為None。
d. 停止位元應為1。
e. 流量控制應為None。

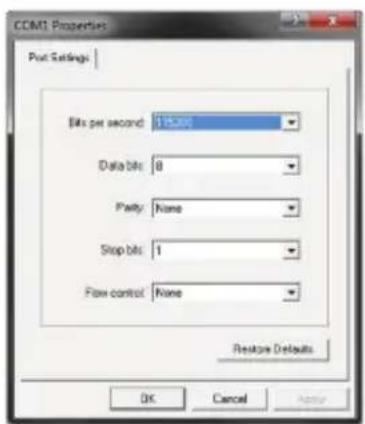

COM1 Properties Port Settings Bits per second: 15.000 Data bits: 8 Purity: None Stop bits: 1 Flow control: None Restore Defaults OK Cancel Apply

圖 10. 所示。超級終端機連接屬性

1. 現在交換機可以開啟並進入交換機的CLI。

Telnet 管理

使用者可利用您的電腦的指令提示透過Telnet存取交換器，在利用電腦存取之前，您必須先確認您的電腦與交換器中間已透過有效乙太網路線連結，然後在您的電腦上點擊Start > Programs > Accessories > Command Prompt，一旦console 視窗開啟，請輸入telnet 10.90.90.90的指令(依據您所設定的IP)，與按下鍵盤上的Enter按鍵，您應該直接開啟交換器的console視窗的Command Line介面，輸入預設的帳號與密碼“admin”，與按下鍵盤上的Enter按鍵。

SNMP 式管理

您可用D-Link D-View或任何與SNMP相容的console程式管理本交換器。D-Link網管型交換器的SNMP功能預設是停用的。

D-View SNMP網路管理系統是一個全面的基於標準的管理工具，旨在集中管理關鍵網路。D-View提供有用的工具，允許網絡管理員有效地管理設備配置，容錯，性能和安全性。D-Link的提供免費的D-View試用版下載，讓您免費評估30天的產品。你可以從這裡下載試用版：http://dview.dlink.com.tw/support_Download_Trial_Version.asp

DView 6

其他資訊

如果您設置網路時遇到問題，請參閱用戶指南。它包含有更多的規則，圖表，解釋和例子來幫助你讓你的網路和運行。

額外的幫助是可以透過用戶指南後面的服務據點與在線服務。要知道更多關於D-Link的產品或營銷資訊，請訪問網站：http://www.dlink.com

保固資訊

D-Link的有限終身保修資訊在:

http://warranty.dlink.com/

本指南提供了一步一步安装所有D-Link城域以太网交换机的方法说明及相关保修条例，安全，管理和环境注意事项。请注意您所购买的产品可能与指南中的图片所示略有不同。

更多关于您的交换机详细信息、配件、设定网络连接与技术规格，请参阅产品包装中的用户手册。

步骤 1 打开包装

小心打开包装后，请检查包装内容清单，确认所有配件数量正确及均正常没有损坏，假如有任何配件遗失或损坏，请联络当地的经销商更换。

• 一台D-Link交换机
• 螺丝和2个安装支架。
• 4 个橡胶脚垫
• 电源线缆
• 一根控制线（根据所采购的型号）
• 电源线固定扎带
• 光盘（包含用户手册，DNA（D-Link Network Assistant）程序）
• 快速安装指南
• 接地螺丝附件包(根据所采购的型号)

步骤 2 交换机安装

为了安全的安装和操作交换机，建议您注意以下几项：

· 目测检查电源线，以查看是否安全。
- 确保交换机周围有足够的散热空间和空气流通。
请勿在交换机上放置重物。

桌面或机架托盘安装

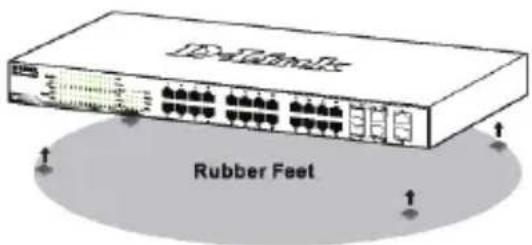

当在桌面或机架托盘上安装交换机的时候，设备里包含的橡胶脚垫必须安装在交换机底部的四个角上，以确保设备和周围的物体之间有足够的空气流通空间。

D-340000 Rubber Feet

图1. 安装橡胶脚垫

交换机接地（根据所采购的型号）

这部分将描述如何连接交换机。请务必在给您的交换机上电之前完成此过程。

所需工具和设备

接地螺丝（包含在附件包）：一个M4×6mm的螺丝

接地线缆（不包含在附件包）：

接地线缆根据本地和国家安装要求会有不同。根据电源供给和系统，可安装12到6 AWG铜缆。线缆长度取决于现场环境。

螺丝刀（不包含在附件包）

您可以按照如下步骤连接交换机做接地保护：

1、系统电源关闭；
2、把接地线缆的一端耳环放到接地螺丝孔；
3、插入接地螺丝到接地螺丝孔；
4、用螺丝刀拧紧接地螺丝，确保接地线缆连接交换机；
5、把接地线缆的另一端耳环接到一个适当的接地螺栓或安装交换机的机架上；
6、检查交换机上的接地柱和机架是否牢固的连接。

为了防止电源线脱离插座，需要安装电源线固定扎带。

1. 扎带有锯齿的一面向下，插入电源下方的的小孔中

图 3-1. 将扎带插到交换机上的小孔中

1. 将电源线插入交换机的电源插座中。

图 3-2. 将电源线接入交换机上的电源插口中

1. 将新的扎带一头插入到先前固定在交换机上的扎带上，并且滑动到最底端

ID-TLATE 50

图 3-3. 将扎带一头插入固定好的扎带上

1. 将扎带环绕在电源线上，然后插入扎带的接头中。

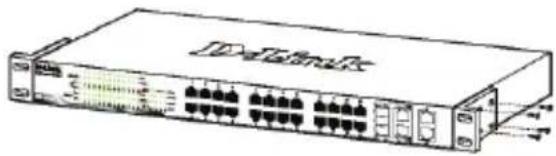

交换机可安装在 EIA 标准19英寸机架上，这种机架可同其他设备一起放在配线柜中。安装的时候，将机架的托架装在交换机侧面板上（每边装一个）。

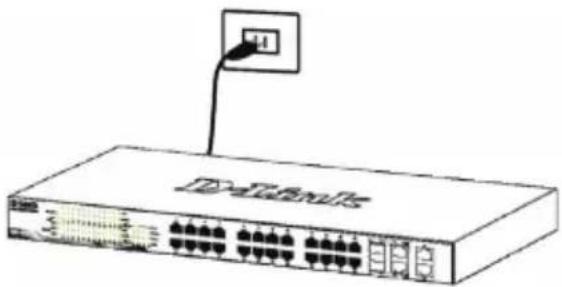

此时，请将交流电源线连接到交换机的后面的电源插口，然后连接到插座（有接地及过电压保护的插座最佳）。

作为预防措施，在停电的时候请把交换机的电源断开。当供电恢复后再将其重新连接。

管理方案

通过前后面板上的Console接口，可对系统进行带外管理；或是通过Telnet的方式进行带内管理。用户也可以选择通过基于Web的管理方式，通过Web浏览器进行管理。每个交换机必须分配一个自有IP地址，用于和SNMP网络管理器或其他TCP/IP应用程序（如BOOTP、TFTP）进行通信。交换机的默认IP地址是：10.90.90.90。用户可以根据自己的网络地址配置需要更改交换机的默认IP地址。

基于Web管理界面（根据所采购的型号）

设备安装成功后，您可以使用Web浏览器来配置交换机、监控网络状态和显示统计信息，例如Netscape Navigator(6.2或更高版本)或Microsoft Internet Explorer(5.0或更高版本)浏览器。

开始Web界面设置交换机时，您需要以下设备：

• 配备RJ-45网卡的电脑。
• 标准以太网线。

步骤 1

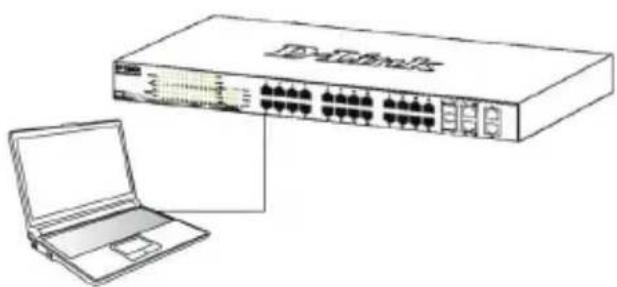

使用标准以太网线连接电脑以太网接口和交换机的前面板任意端口。

通过以太网线连接登录和设置交换机，电脑必须具有同交换机相同网段的IP地址。例如：交换机的IP地址为10.90.90.90，电脑的IP地址必须为10.x.y.z(x/y为0\~254之间的任意数字，z为1\~254之间的任意数字)。

打开Web浏览器，在地址栏输入http://10.90.90.90（出厂默认IP地址），然后按下Enter（回车）键。

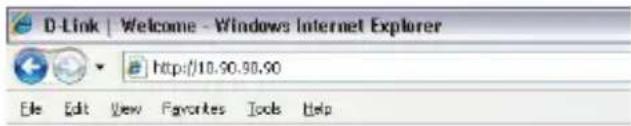

D-Link | Welcome - Windows Internet Explorer http://10.90.90.90 Ee Edit View Favorites Tools Help

图 8. 在Web浏览器中输入 IP地址 10.90.90.90

Web配置也可以通过DNA打开。您可以在DNA中的设备列表中点击IP超链接，打开设备的Web GUI（用户界面）。

注意：交换机出厂默认IP地址为10.90.90.90、子网掩码为255.0.0.0，默认网关为0.0.0.0。

步骤 3

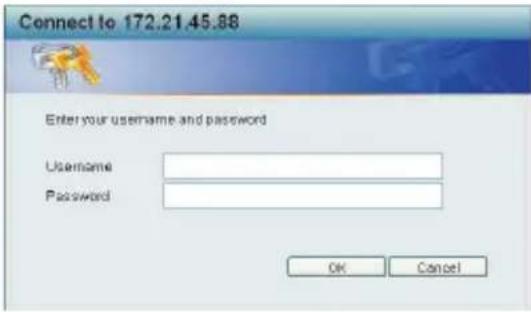

当出现以下登录对话框时，请将用户名称和密码栏留空然后单击确定。将打开基于Web的用户界面。

DNA(D-Link网络助手)包含在附带的光盘中，是一个发现程序，可以帮助找到与您的电脑连接在相同L2网段的智能交换机。这个程序支持windows 2000、XP、Vista和Windows 7。DNA有2种安装方式。一种是通过安装光盘自动安装；一种是手动安装。

方式一：按照以下步骤，通过自动运行安装光盘中的应用程序安装DNA。

1、将光盘插入CD-Rom驱动器。
2、自动运行程序将会自动弹出。
3、仅需点击“安装DNA”按钮，安装向导将引导您完成整个安装过程。
4、成功安装DNA之后，您可以到Windows桌面>开始>程序>D-Link>DNA路径下找到它。
5、只要将智能交换机连接到和您的电脑相同的L2网段，用DNA就可以发现智能交换机。

方式二：按照以下步骤手动安装DNA

1、将光盘插入您的CD-Rom驱动器。
2、在Windows桌面上的开始菜单，选择计算机。

3、双击您的CD-Rom/DVD-Rom驱动图标，开启自动运行菜单，或右击驱动器打开文件夹，选择DNA并双击setup.exe文件。
4、按照屏幕上的说明进行安装。
5、安装完成后，到Windows桌面上开始>程序>D-Link>DNA然后打开DNA。
6、只要将智能交换机连接到和您的电脑相同的L2网段，用DNA就可以发现智能交换机。

欲了解DNA的详细信息，请参阅用户手册。

连接控制端口（根据所采购的型号）

要连接到控制端口，必须使用特定的控制线缆。该线缆在产品包装中有附赠，此线缆被称为RS-232接口转RJ45接口线缆，通过使用正确的引脚配置，指定插入连接至该交换机的控制端口。

如要连接至交换机的控制端口，请按照以下步骤：

1. 连接控制线的RS-232一端至管理PC的系列端口。
2. 连接控制线的RJ-45一端至交换机的控制端口。
3. 在管理PC上打开进程应用程序（或任何能模拟VT-100终端连接的终端仿真程序），然后配置此连接的属性。

a. 每秒比特应为115200波特率(波特率的设置是由产品选型决定的)
b. 数据位元应为8
c. 奇偶性就为无
d. 停止位应为1
e. 流量控制应该为无

1. 现在交换机可开启并可访问到交换机的命令行。

Telnet 管理

用户还可以通过Telnet使用命令提示符访问交换机。通过电脑访问交换机，首先必须先用以太网线将交换机和电脑的以太网口进行连接，然后在电脑上点击开始 > 程序 > 附件 > 命令提示符。当控制窗口打开后，输入命令telnet10.90.90.90（根据配置的IP地址，此为默认IP地址），然后按Enter键。您将直接打开交换机的命令行页面，输入默认管理用户名“admin”和交换机密码，然后按Enter键。

基于SNMP管理

您可以通过D-Link D-View或任何符合SNMP标准的网管程序来管理交换机。D-Link网管交换机的SNMP功能在缺省状态下为关闭，请特别留意。

D-View SNMP网络管理系统是一个全面的基于标准的管理工具，旨在集中管理关键网络。D-View提供易于使用的工具以允许网络管理员有效地管理设置配置、容错、性能和安全性。D-Link提供免费的D-View试用版下载，允许您免费试用评估产品30天。您可以通过以下链接下载试用版http://dview.dlink.com.tw/support_Download_Trial_Version.asp

DView 6

其它信息

如果在网络设置时遇到问题，请参考交换机附带的用户手册。手册里包括更多的规则、图表、解释和举例，可以帮助您进行网络连接及正常运行。

更多帮助可查看用户指南背后的技术服务电话或在线询问技术服务人员。欲了解更多的D-Link产品或市场信息，请访问以下网页http://www.dlink.com

保修信息

D-Link保修信息请访问以下网页 http://warranty.dlink.com/

FCC Warning

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。

仅适用于海拔2000米以下地区安全使用
