Type de produit	Commutateur réseau Gigabit Ethernet administrable
Modèle	DGS-1210-52MP
Marque	D-Link
Nombre de ports	52 ports 10/100/1000 Mbps + 4 ports combo SFP
Alimentation PoE+	Oui, budget PoE total jusqu'à 750 W (estimation)
Gestion	Interface Web, Telnet, SNMP, DNA (D-Link Network Assistant)
Adresse IP par défaut	10.90.90.90
Masque de sous-réseau par défaut	255.0.0.0
Passerelle par défaut	0.0.0.0
Ventilation	Ventilateurs intégrés, prévoir espace de dissipation
Montage	Sur bureau (pieds caoutchouc) ou en armoire 19 pouces (supports inclus)
Alimentation électrique	Secteur via cordon d'alimentation avec dispositif de retenue
Mise à la terre	Recommandée, vis de terre incluse (M4 x 6 mm)
Port console	RJ-45 (câble console inclus)
Configuration requise pour gestion Web	PC avec connexion Ethernet, navigateur (IE 5.0+ ou Netscape 6.2+)
Compatibilité DNA	Windows 2000, XP, Vista, 7
Nombre de pages de la notice	64
Poids et dimensions	Non précisés, dimensions standard 19 pouces
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Utiliser cordon d'alimentation adapté, éviter objets lourds, bonne ventilation
Pièces détachées et réparabilité	Contacter le revendeur D-Link pour tout composant manquant ou détérioré
Garantie	Garantie limitée, consulter http://warranty.dlink.com/
Informations environnementales	Produit recyclable, ne pas jeter aux ordures ménagères. Plus d'infos : www.dlinkgreen.com

FOIRE AUX QUESTIONS - DGS-1210-52MP D-LINK

Comment accéder à l'interface de gestion web du commutateur ?

Connectez un PC à l'un des ports Ethernet du commutateur. Ouvrez un navigateur et entrez l'adresse IP par défaut 10.90.90.90. Laissez les champs nom d'utilisateur et mot de passe vides, puis cliquez sur OK.

Quels sont les modes d'administration disponibles ?

Vous pouvez administrer le commutateur via interface Web, Telnet, SNMP ou le logiciel DNA (D-Link Network Assistant) fourni sur le CD.

Comment réinitialiser le commutateur aux paramètres d'usine ?

La notice ne précise pas de procédure de réinitialisation matérielle. Vous pouvez tenter une réinitialisation via l'interface web ou en utilisant la commande CLI appropriée. Consultez le guide de l'utilisateur pour plus de détails.

Quel est le budget PoE total du DGS-1210-52MP ?

Le budget PoE total peut atteindre 750 W (estimation basée sur les modèles similaires). Consultez les spécifications techniques précises dans le guide de l'utilisateur.

Comment installer le commutateur dans une armoire ?

Fixez les supports de montage fournis sur les côtés du commutateur à l'aide des vis incluses. Vissez ensuite le commutateur dans les rails de l'armoire 19 pouces. Assurez-vous d'une bonne ventilation.

Que faire si un élément manque dans l'emballage ?

Vérifiez la liste du contenu dans le guide de l'utilisateur. Si un élément est absent ou endommagé, contactez votre revendeur D-Link pour obtenir un remplacement.

Comment connecter le commutateur à la terre ?

Utilisez la vis de mise à la terre M4 x 6 mm fournie et un câble de terre en cuivre de 12 à 6 AWG. Fixez la cosse au commutateur, puis reliez l'autre extrémité à une tige de terre ou au boulon du rack.

Est-il possible de gérer le commutateur à distance ?

Oui, via Telnet (interface en ligne de commande) ou SNMP avec un logiciel de gestion réseau comme D-View. L'adresse IP par défaut est 10.90.90.90.

Comment éviter un débranchement accidentel du cordon d'alimentation ?

Utilisez le dispositif de retenue du cordon d'alimentation fourni. Insérez le collier dans le trou sous la prise, branchez le cordon, puis faites glisser le dispositif et serrez-le autour du cordon.

Où trouver les informations de garantie ?

Les informations de garantie limitée D-Link sont disponibles à l'adresse http://warranty.dlink.com/. Consultez également le dos du guide de l'utilisateur.

MODE D'EMPLOI DGS-1210-52MP D-LINK

À propos de ce guide

Ce guide contient des instructions détaillées concernant la configuration de tous les commutateurs Métro Ethernet par D-Link, ainsi que les déclarations de garantie, sécurité, règlementaires et environnementales correspondantes. Notez que le modèle que vous avez acheté peut légèrement différer de celui illustré sur les figures.

Pour obtenir des informations plus détaillées sur votre switch, ses composants, ses connexions réseau et ses spécifications techniques, reportez-vous au Guide de l'utilisateur fourni dans son emballage.

Étape 1 : déballage

Ouvrez le carton d'expédition et sortez-en le contenu avec précaution. Le Guide de l'utilisateur contient une liste des éléments devant se trouver dans l'emballage ; en vous y reportant, vérifiez que tous les composants sont présents et en parfait état. Si un élément est absent ou détérioré, contactez votre revendeur D-Link pour en obtenir un nouveau.

• Un commutateur D-Link
• Un support pour montage en armoire
• Un cordon d'alimentation
• Un câble de console (selon le modèle acheté)
• Dispositif de retenue du cordon d'alimentation
• Le CD du Guide de l'utilisateur, incluant l' DNA (D-Link Network Assistant)
• Un guide de démarrage multilingue
• Un kit d'accessoires pour une vis de mise à la terre (selon le modèle acheté)

Étape 2 : installation du switch

Pour installer et utiliser le switch en toute sécurité, nous vous recommandons de procéder comme suit :

• Inspectez le cordon d'alimentation et assurez-vous qu'il est parfaitement relié au connecteur d'alimentation secteur.
• Vérifiez que le switch présente une dissipation de chaleur adaptée et qu'il est entouré d'un espace suffisant pour garantir une bonne ventilation.
• Ne posez pas d'objets lourds sur le switch.

Installation sur un bureau ou sur une étagère

Pour installer le switch sur un bureau ou une étagère, vous devez ajouter les pieds en caoutchouc fournis aux quatre coins de sa base. À des fins de ventilation, prévoyez un espace suffisant entre l'appareil et les objets environnants.

Figure 1. Fixation des pieds en caoutchouc

Mise à la terre du commutateur (selon le modèle acheté)

Cette section décrit comment connecter le commutateur à la terre. Vous devez effectuer cette procédure avant de mettre votre commutateur sous tension.

Outils et matériel requis

• Vis de mise à la terre (inclus dans le kit d'accessoires) : Une vis à tête cylindrique plate M4 x 6 mm (métrique)
• Câble de mise à la terre (non inclus dans le kit d'accessoires) : Les dimensions du câble de mise à la terre doivent respecter les exigences d'installation locales et nationales. En fonction de l'alimentation et du système, un conducteur en cuivre de 12 à 6 AWG est requis pour l'installation. Il est conseillé d'utiliser un connecteur de 6 AWG commercialement disponible. La longueur du câble dépend de la proximité du commutateur aux installations de mise à la terre correctes.

- Un tournevis (non inclus dans le kit d'accessoires)

Vous pouvez connecter le commutateur à une terre de protection en suivant les étapes ci-dessous :

1. Vérifiez si le système est hors tension.
2. Placez l'anneau de cosse #8 du câble de mise à la terre au-dessus de l'ouverture pour la vis de mise à la terre.
3. Insérez la vis de mise à la terre dans l'ouverture correspondante.
4. Utilisez un tournevis pour serrer la vis de mise à la terre afin de fixer le câble de mise à la terre au commutateur.
5. Fixez l'anneau de cosse de l'autre extrémité du câble de mise à la terre à une tige de mise à la terre ou au boulon du rack où le commutateur est installé.
6. Vérifiez si la connexion entre le connecteur de mise à la terre du commutateur et le rack est solide.

Figure 2. Branchement d'un câble de mise à la terre

Installation du dispositif de retenue du cordon d'alimentation

Afin d'éviter tout débranchement accidentel du cordon d'alimentation secteur, il est recommandé d'installer l'attache du cordon d'alimentation en même temps que le cordon.

1. Avec le côté rugueux tourné vers le bas, insérez le collier de serrage dans le trou situé sous la prise d'alimentation.

Figure 3-1. Insérez le collier de serrage dans le commutateur

1. Branchez le cordon d'alimentation secteur dans la prise d'alimentation du commutateur.

Figure 3-2. Connectez le cordon d'alimentation au commutateur.

1. Faites glisser le dispositif de retenue à travers le collier de serrage jusqu'à l'extrémité du cordon.

Figure 3-3. Faites glisser le dispositif de retenue à travers le collier de serrage

1. Faites tourner le collier du dispositif de retenue autour du cordon d'alimentation et dans le verrou du dispositif.

Figure 3-4. Faites tourner autour du cordon d'alimentation

1. Serrez le collier du dispositif de retenue jusqu'à ce que le cordon d'alimentation soit bien fixé.

Figure 3-5. Fixez le cordon d'alimentation

Installation dans une armoire

Vous pouvez monter votre switch dans une armoire 19 pouces EIA standard, à insérer dans une armoire de câblage avec d'autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

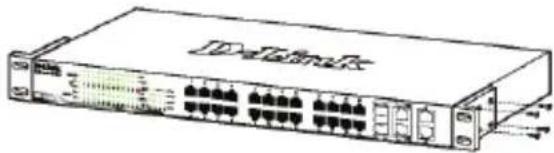

Figure 4. Fixation des supports de montage

Utilisez ensuite les vis fournies pour monter le switch dans l'armoire.

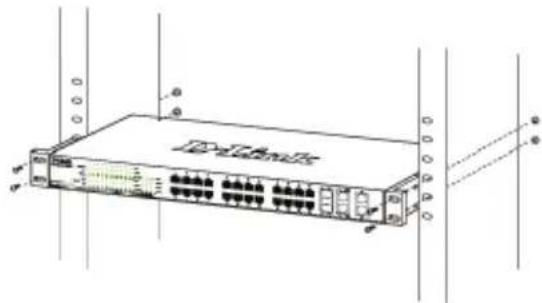

Figure 5. Installation du switch dans une armoire de taille standard

Étape 3 : raccordement au secteur

Lorsque la boîte de dialogue de connexion suivante s'ouvre, laissez les champs User Name (Nom d'utilisateur) et Password (Mot de passe) vierges, puis cliquez sur OK. L'interface utilisateur Web s'ouvre alors.

Figure 6. Raccordement du switch à une prise de courant

Panne de courant

En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Options d'administration

Le système peut être administré en dehors de la bande passante via le port console du panneau avant/arrière ou dans la bande passante via Telnet. L'utilisateur peut également opter pour l'administration sur le Web, via un navigateur Web. Une adresse IP doit être affectée à chaque switch. Elle permet de communiquer avec un gestionnaire de réseau SNMP ou avec d'autres applications TCP/IP (par exemple, BOOTP, TFTP). L'adresse IP par défaut du switch est 10.90.90.90. L'utilisateur peut changer l'adresse IP par défaut du switch pour respecter le plan d'adressage utilisé par son réseau.

Interface de gestion Web (selon le modèle acheté)

Une fois l'installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l'aide d'un navigateur Web (Netscape Navigator version 6.2 ou supérieure, ou Microsoft® Internet Explorer version 5.0 ou supérieure, par exemple).

Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants :

• PC équipé d'une connexion Ethernet RJ-45
- Câble Ethernet standard

Étape 1

Connectez une extrémité du câble Ethernet à l'un des ports disponibles sur le panneau avant du switch et l'autre extrémité au port Ethernet de l'ordinateur.

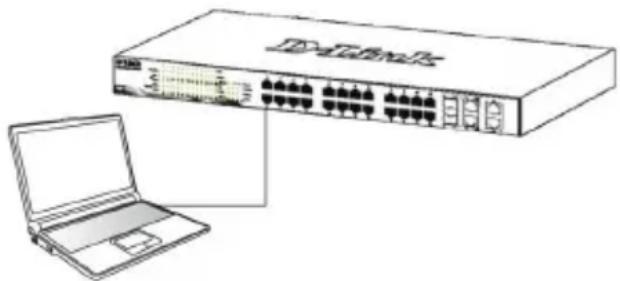

Figure 7. Branchement du câble Ethernet

Étape 2

Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous-réseau doit être 255.0.0.0.

Ouvrez votre navigateur Web et, dans la barre d'adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur .

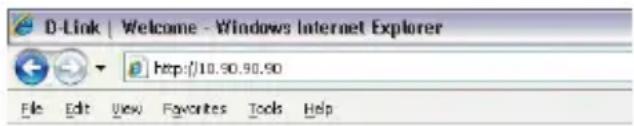

Figure 8. Saisie de l'adresse IP 10.90.90.90 dans le navigateur Web

Vous pouvez aussi accéder à la configuration web via l'utilitaire DNA. Vous pouvez cliquer sur l'hyperlien IP dans la liste des périphériques de l'utilitaire DNA pour ouvrir l'interface graphique web des périphériques.

REMARQUE : L'adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3

Lorsque la boîte de dialogue de connexion suivante s'ouvre, laissez les champs User Name (Nom d'utilisateur) et Password (Mot de passe) vierges, puis cliquez sur OK. L'interface utilisateur Web s'ouvre alors.

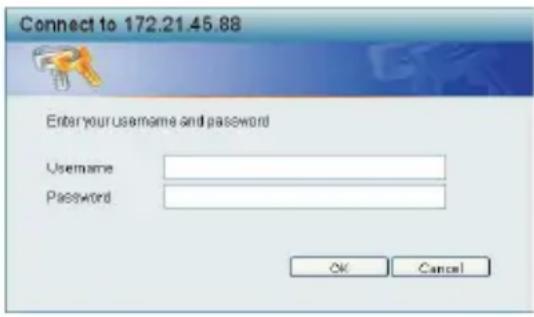

Figure 9. Fenêtre d'authentication utilisateur

DNA (Assistant de réseau D-Link)

Le DNA (Assistant de réseau D-Link) proposé sur le CD d'installation est un programme de détection de Smart Switches dont le même segment de réseau L2 est connecté à votre PC. Cet outil est compatible avec Windows 2000, XP, Vista et Windows 7. Vous pouvez installer le DNA (Assistant de réseau D-Link) de deux manières : soit via le programme autorun du CD d'installation, soit manuellement.

Option 1 : Suivez les étapes ci-dessous pour installer le DNA (Assistant de réseau D-Link) via le programme autorun du CD d'installation.

1. Insérez le CD dans votre lecteur CD.
2. Le programme autorun s'ouvre automatiquement.
3. Il suffit de cliquer sur le bouton « Install DNA (D-Link

Network Assistant) » (Installer le DNA [Assistant de réseau D-Link]) pour qu'un assistant d'installation vous guide tout au long du processus.

1. Une fois le DNA installé, il se trouve dans Démarrer > Programmes > D-Link > DNA.
2. Il suffit de connecter le Smart Switch au même segment de réseau L2 de votre PC et d'utiliser le DNA (Assistant de réseau D-Link) pour détecter les Smart Switches.

Option 2 : Suivez les étapes ci-dessous pour installer le DNA (Assistant de réseau D-Link) manuellement.

1. Insérez le CD de l'utilitaire dans votre lecteur CD.
2. Dans le menu Démarrer du bureau Windows, sélectionnez Ordinateur.
3. Double-cliquez sur votre lecteur CD/DVD pour ouvrir le menu autorun ou faites un clic droit sur le disque pour ouvrir le dossier. Sélectionnez DNA (Assistant de réseau D-Link), puis double-cliquez sur le fichier setup.exe.
4. Suivez les instructions à l'écran pour installer l'utilitaire.
5. Ensuite, allez dans Démarrer > Programmes > D-Link > DNA et ouvrez le DNA (Assistant de réseau D-Link).
6. Il suffit de connecter le Smart Switch au même segment de réseau L2 de votre PC et d'utiliser le DNA (Assistant de réseau D-Link) pour détecter les Smart Switches.

Veuillez consulter le manuel de l'utilisateur pour obtenir des informations détaillées sur le DNA.

Connexion au port console (selon le modèle acheté)

Vous devez utiliser un câble de console spécial pour vous connecter au port série. Ce câble est fourni dans la boîte du produit. Le câble en question possède des connecteurs RS-232/RJ-45 dont les broches spéciales permettent de se connecter au port série de ce switch.

Pour vous connecter au port de console de ce commutateur, procédez comme suit :

1. Connectez l'extrémité RS-232 du câble de console au port série du PC de gestion.
2. Connectez l'extrémité RJ-45 du câble de console au port de console du commutateur.
3. Ouvrez l'application HyperTerminal (ou tout programme d'émulation de terminal capable d'émuler la connexion d'un terminal VT-100) sur le PC de gestion, puis configurez les propriété de cette connexion.

a. Le nombre de bits par seconde doit être défini sur 115 200 bauds. (le réglage du débit en bauds dépend des modèles achetés)
b. Les bits de données doivent être définis sur 8.
c. La parité doit être définie sur None (Aucune).
d. Les bits d'arrêt doivent être définis sur 1.
e. Le contrôle de débit doit être défini sur None (Aucun).

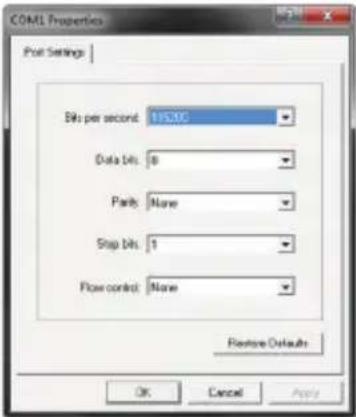

Figure 10. Propriétés de la connexion Hyperterminal

1. Vous pouvez maintenant allumer le commutateur et accéder à la CLI du commutateur.

Interface de gestion Telnet

Vous pouvez également accéder au commutateur via Telnet au moyen d'une invite de commande du PC Pour y accéder depuis l'ordinateur, commencez par vous assurer qu'une connexion valable est établie entre le port Ethernet du commutateur et le PC, puis sur ce dernier cliquez sur Démarrer > Programmes > Accessoires > Invite de commandes. Dans la fenêtre de la console qui s'ouvre, entrez la commande telnet 10.90.90.90 (selon l'adresses IP configurée), puis appuyez sur la touche Entrée du clavier. Vous devriez alors accéder à l'écran de la console pour l'interface de ligne de commande du commutateur. Entrez « admin » comme nom d'utilisateur et mot de passe par défaut du commutateur, puis appuyez sur Entrée.

Administration SNMP

Vous pouvez gérer le switch avec D-Link D-View ou tout autre programme de console compatible SNMP. La fonction SNMP est désactivée par défaut pour les switches administrables D-Link.

Le système de gestion de réseau SNMP D-View est un outil de gestion normalisé complet, conçu pour centraliser la gestion des réseaux critiques. D-View dispose d'outils utiles, qui permettent aux administrateurs réseau de gérer efficacement les configurations des dispositifs, la tolérance aux pannes, la performance et la sécurité. D-Link propose une version d'essai de D-View téléchargeable qui vous permet d'évaluer gratuitement les produits pendant 30 jours. Vous pouvez télécharger cette version d'essai à l'adresse suivante : http://dview.dlink.com.tw/support_Download_Trial_Version.asp

Informations complémentaires

Si vous avez des difficultés à configurer votre réseau, consultez le Guide d'utilisation fourni avec le commutateur. Ce dernier contient beaucoup d'autres règles, graphiques, explications et exemples pour vous aider à mettre en service votre réseau.

Vous trouverez une aide supplémentaire auprès de nos bureaux, répertoriés au dos du Guide d'utilisation et en ligne. Pour en savoir plus sur les produits D-Link ou pour obtenir des informations commerciales, consultez le site Internet, http://www.dlink.com

Informations sur la garantie

Les informations relatives à la garantie limitée dans le temps D-Link sont disponibles à l'adresse suivante: http://warranty.dlink.com/
