DMS106XT - Schakelaar D-LINK - Gratis gebruiksaanwijzing en handleiding

Producttype	Onbeheerde netwerkswitch
Merk	D-Link
Model	DMS106XT
Categorie	Switch
Ethernet-poorten	5 poorten 2.5GBase-T (poort 1 tot 5) + 1 poort 10GBase-T (poort 6)
Ondersteunde snelheden	100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s, 5 Gbit/s, 10 Gbit/s
Kabeltype	Categorie 5 (Cat 5) of hoger tot 100 meter
Voeding	Externe netadapter (gelijkstroom)
Geschatte afmetingen	148 x 100 x 30 mm
Geschat gewicht	500 g
Belangrijkste functies	Standaardmodus, TURBO-modus (lage latentie, multicast, poortgebaseerde QoS), link/activiteit-LED
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Gebruik een goedgekeurde netadapter. Niet blootstellen aan vocht. Uitschakelen tijdens reiniging.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met D-Link-ondersteuning.
Algemene informatie	Beperkte garantie (zie handleiding). Technische ondersteuning: www.dlink.com/support

Veelgestelde vragen - DMS106XT D-LINK

Hoe sluit ik de D-Link DMS106XT-switch aan?

Sluit de meegeleverde stroomadapter aan op de switch en een stopcontact. Verbind een Ethernetkabel van de router met poort 6 (10G) of een andere poort en sluit vervolgens uw apparaten aan op poorten 1 tot 5. Controleer de link-LED's om de verbinding te bevestigen.

Wat is de TURBO-modus en hoe activeer ik deze?

De TURBO-modus activeert lage latentie, multicast en poortgebaseerde QoS om multimediaprestaties te verbeteren. Druk op de TURBO-knop aan de achterkant van de switch om deze te activeren. De modus-LED knippert in meerdere kleuren.

Wat is de poortprioriteit in de TURBO-modus?

In de TURBO-modus kent poortgebaseerde QoS prioriteiten toe: Poort 1 > Poort 6 > Poort 2 > Poort 3 > Poort 4 > Poort 5. Poorten 1 en 6 hebben de hoogste prioriteit.

Wat betekenen de LED-indicatoren op het voorpaneel?

De witte stroom-LED: continu = gereed, knipperend = initialisatie. De TURBO-modus-LED in meerdere kleuren knippert langzaam bij activering. De poort-LED's: blauw continu = 2.5GE, wit continu = 1GE of minder, knipperen = activiteit.

Wat is de maximale snelheid die elke poort ondersteunt?

Poorten 1 tot 5 ondersteunen tot 2,5 Gbit/s. Poort 6 ondersteunt tot 10 Gbit/s. Lagere snelheden worden automatisch onderhandeld.

Welk type Ethernetkabel gebruiken voor een 10 Gbit/s-verbinding?

Gebruik voor een 10 Gbit/s-verbinding een kabel van categorie Cat6A of hoger, tot 100 meter.

Kan ik de LED-indicatoren van de switch uitschakelen?

Ja, een LED aan/uit-knop aan de achterkant schakelt de stroom- en poort-LED's uit om lichtvervuiling te verminderen.

Is de switch compatibel met Wi-Fi 6-routers?

Ja, in de standaardmodus biedt het uitstekende prestaties voor Wi-Fi 6-netwerken (802.11ax) door multi-gigabit snelheden mogelijk te maken.

Hoe reset ik de switch naar de fabrieksinstellingen?

Deze switch is onbeheerd en vereist geen configuratie. Er is geen resetfunctie. Bij problemen de stroom uitschakelen en opnieuw aansluiten.

Waar vind ik technische ondersteuning voor de DMS106XT?

Bezoek www.dlink.com/support voor stuurprogramma's, handleidingen en veelgestelde vragen. Ga voor garantie naar www.dlink.com/warranty.

GEBRUIKSAANWIJZING DMS106XT D-LINK

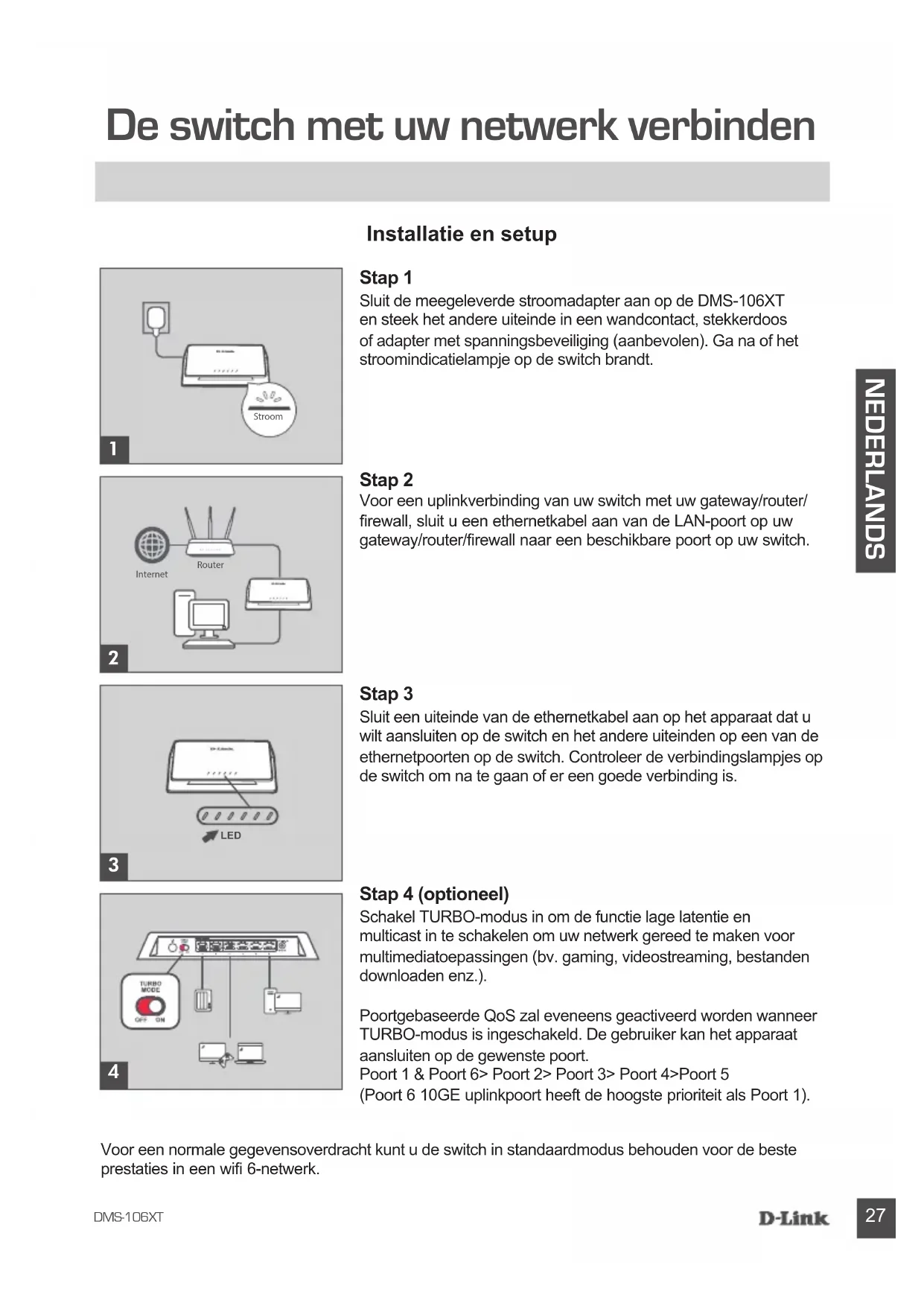

De switch met uw network verbinden

Installatie en setup

Stap 1

Sluit de meegeleverde stroomadapter aan op de DMS-106XT en steek het andere uiteinde in een wandcontact, stekkerdoos of adapter met spanningsbeveiliging (aanbevolen). Ga na of het stroomindicatielampje op de switch brandt.

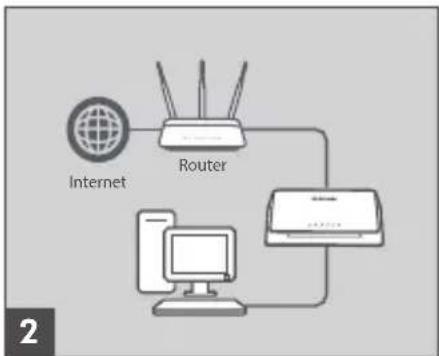

Stap 2

Voor een uplinkverbinding van uw switch met uw gateway/rodter/ firewall, sluit u een ethernetkabel aan van de LAN-poort op uw gateway/rodter/firewallaar een beschikbare poort op uw switch.

Stap 3

Sluit een uiteinde van de ethemetkabel aan op het apparaat dat u wilt aansluiten op de switch en het andere uiteinden op een van de ethernetpoorten op de switch. Controller de verbindingslampjes op de switch om na te gaan of er een goede verbinding is.

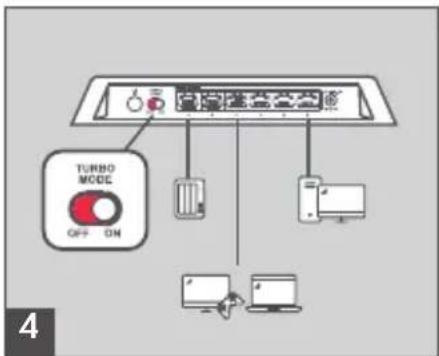

Stap 4 (optioneel)

Schakel TURBO-modus in om de functie lage latentie en multicast in te schakelen om uwetwork gereed te makeen voor multimediaopassingen (bv. gaming, videostreaming, bestanden downloaden enz.).

Poortgebaseerde QoS zal eveneens geactiveerd worden wanner TURBO-modus is ingeschakeld. De gebruiker kan het apparaat aansluiten op de gewenste poort.

Poort 1 & Poort 6> Poort 2> Poort 3> Poort 4> Poort 5 (Poort 6 10GE uplinkpoort heeft de hoogste prioriteit als Poort 1).

Voor een normale gevevensoverdracht kunt u de switch in standardmodus behouden voor de beste prestaties in een wifi 6-network.

Kabels en snelheden

De onderstaande babel beschrijft de netwerkkabels die u kunt gebruiken voor de switchverbindingen en snelheden die deze kabels ondersteunen (tot 100 meter).

Snelheid Kabeltype
100 Mbps Categorie 5 (Cat 5) of hoger
1 Gbps, 2,5 Gbps of 5 Gbps Categorie	5e (Cat 5e) of hoger
1 Gbps, 2,5 Gbps of 5 Gbps Categorie	6A (Cat 6A) of hoger

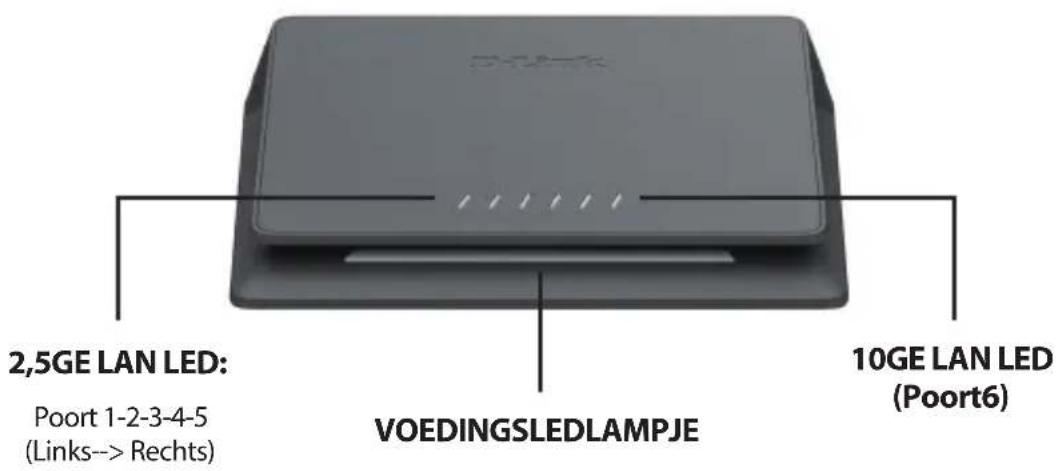

Poort LED verbindingsnelheid

Uitgebrende LED-indicatoren geben de status van de switch en van het networkeer. De LED-indicatoren van de switch় onder meer voor Power en Link/Act, zoals hieronder beschreiben.

Locatie LED	Indicatief Kleur	Status Beschrijving
LED in voorpaneel	Stroom Wit		Knipperend Initialisatieproces
			Constant Gereed voor bebruik
	Turbomodus Veelkleurig	Traag knipperend	Initialisatieproces: het voedingslampje zal veranderen in veelkleurig wonneer turbomodus is ingeschakeld.
	Voeding/Turbo Uit Lampje uit Apparaatvoeding uit of LED uit
LED Per 2,5G BASE-T Poort (Poort 1-5 van links maarchts)	Link/Act/Snelheid	Blauw	Constant 2,5GE-verbinding
			Knipperend Gegevensoverdracht/Activiteit
		Wit	Constant 1GE of onder verbindingsnelheid
			Knipperend Gegevensoverdracht/Activiteit
		Uit Lampje uit Geen verbinding of LED uit
LED Per 10G BASE-T Poort	Link/Act/Snelheid	Blauwlicht	Constant 10GE-verbinding
			Knipperend Gegevensoverdracht/Activiteit
		Blauw	Constant 5G/2,5GE-verbinding
			Knipperend Gegevensoverdracht/Activiteit
		Wit	Constant 1GE of onder verbindingsnelheid
			Knipperend Gegevensoverdracht/Activiteit
		Uit Lampje uit Geen verbinding of LED uit

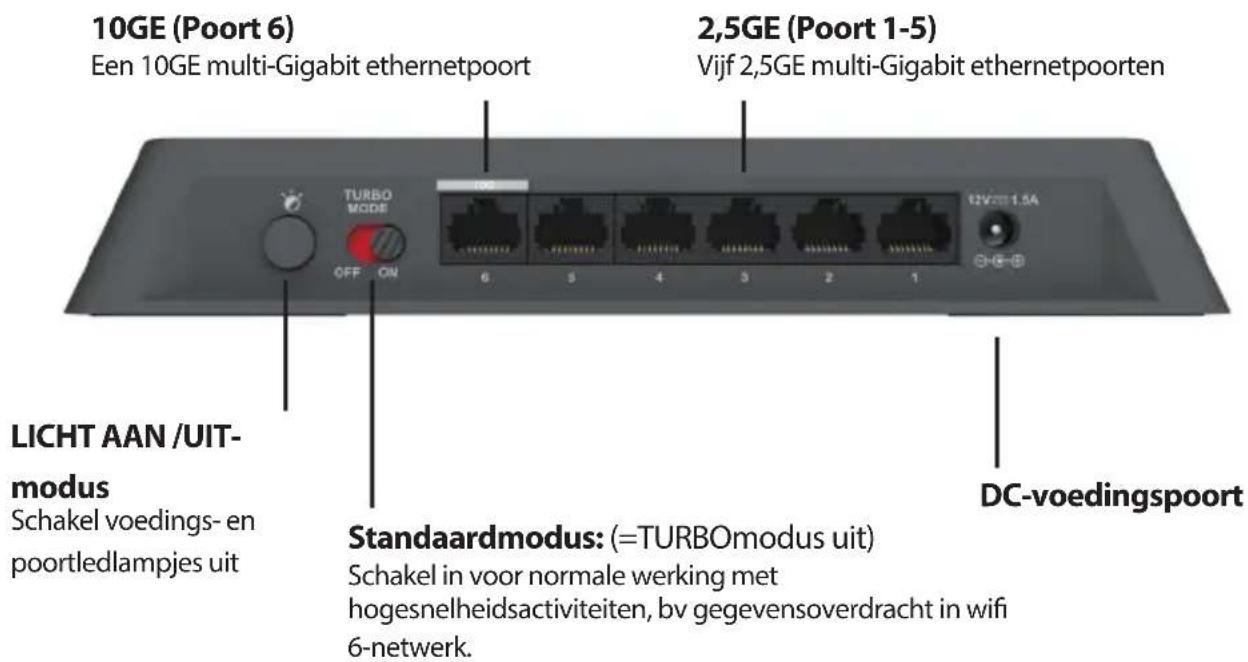

Achterpaneel beschrijving

TURBOmodus:

Schakel voor snellere prestaties en poortgebaseerde QoSinstellungen voor multimediaidensten

DC-voedingsstekker:

Voeding worden geleverd via een externe AC-voedingsadapter. Raadpleeg de sectie met technische specificaties voor informatie over de AC-voedingsingangsspanning.

TURBOmodus:

deze knop is om geavanceerde functies in te schakelen, inclusief lage-latentiemodus, multicastfunctie en poortgebaseerde QoS voor multimediaidensten.

LED AAN/UIT:

dit is om VOEDING en LAN-statusledlampjes UIT te schakelen.

LAN-poorten:

Poorten 1 tot 5 ondersteunen 2,5G Multi-gigabitethernet. Poort 6 ondersteunt 10G Multi-gigabitethernet.
