MANUALE UTENTE DMS106XT D-LINK

GUIDA DI INSTALLAZIONE

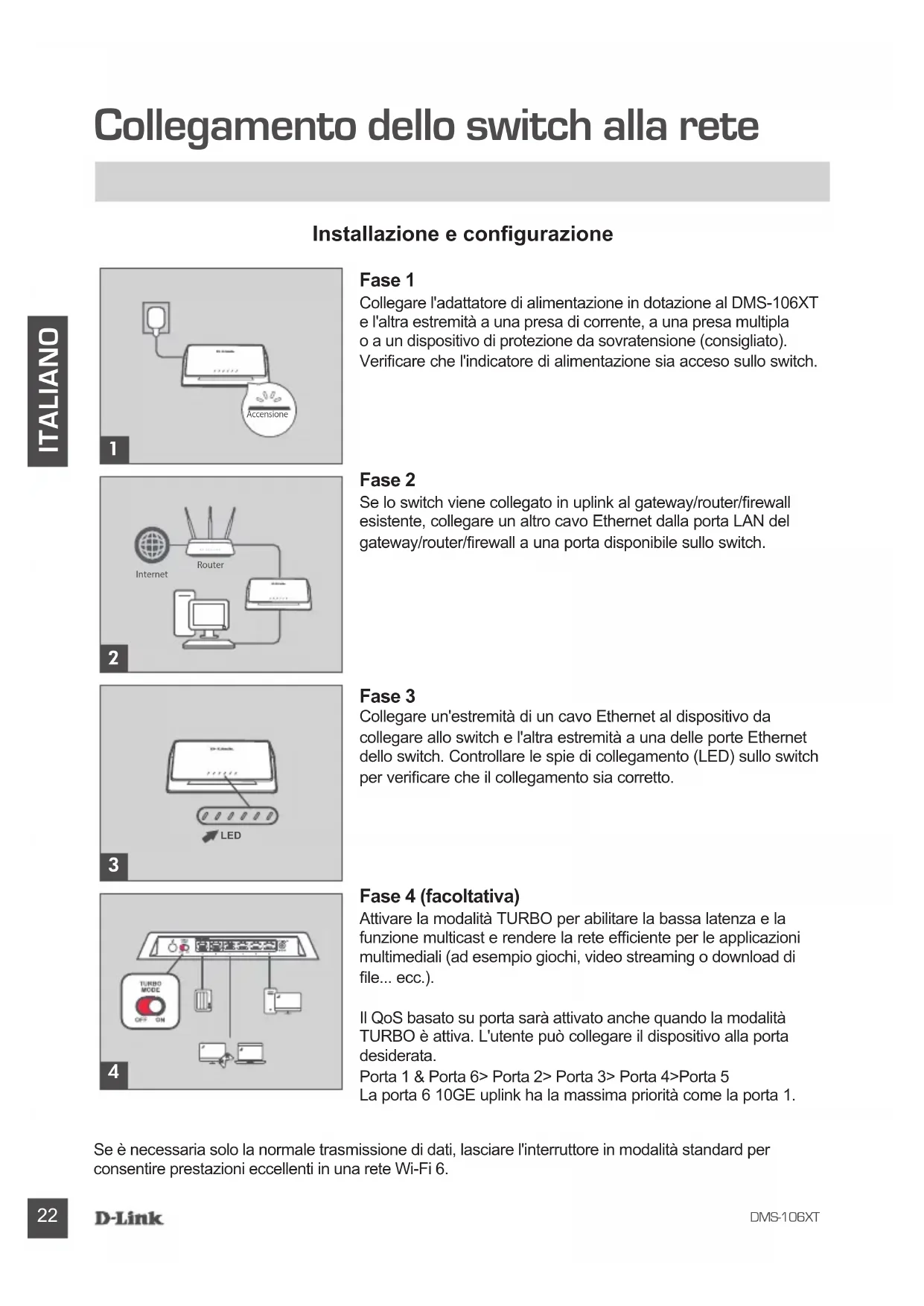

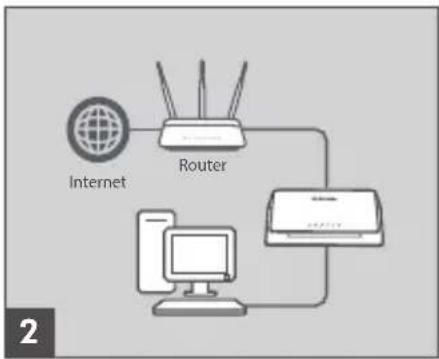

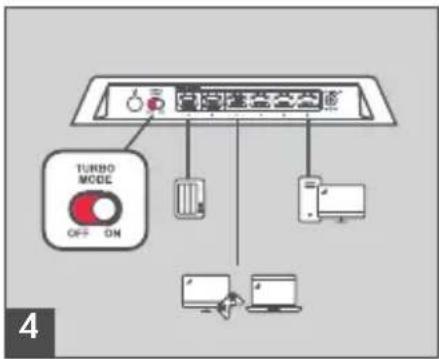

ITALIANO Collegamento dello switch alla rete Se è necessaria solo la normale trasmissione di dati, lasciare l'interruttore in modalità standard per consentire prestazioni eccellenti in una rete Wi-Fi 6. Fase 1 Collegare l'adattatore di alimentazione in dotazione al DMS-106XT e l'altra estremità a una presa di corrente, a una presa multipla o a un dispositivo di protezione da sovratensione (consigliato). Vericare che l'indicatore di alimentazione sia acceso sullo switch. Fase 2 Se lo switch viene collegato in uplink al gateway/router/rewall esistente, collegare un altro cavo Ethernet dalla porta LAN del gateway/router/rewall a una porta disponibile sullo switch. Fase 3 Collegare un'estremità di un cavo Ethernet al dispositivo da collegare allo switch e l'altra estremità a una delle porte Ethernet dello switch. Controllare le spie di collegamento (LED) sullo switch per vericare che il collegamento sia corretto. Fase 4 (facoltativa) Attivare la modalità TURBO per abilitare la bassa latenza e la funzione multicast e rendere la rete efciente per le applicazioni multimediali (ad esempio giochi, video streaming o download di le... ecc.). Il QoS basato su porta sarà attivato anche quando la modalità TURBO è attiva. L'utente può collegare il dispositivo alla porta desiderata. Porta 1 & Porta 6> Porta 2> Porta 3> Porta 4>Porta 5 La porta 6 10GE uplink ha la massima priorità come la porta 1. Installazione e congurazione

ITALIANO Cavi e velocità La tabella seguente descrive i cavi di rete che è possibile usare per le connessioni dello switch e le veloci- tà che tali cavi possono supportare, no a 328 piedi (100 metri). Velocità Tipo di cavo 100 Mbps Categoria 5 (Cat 5) o superiore 1 Gbps, 2.5 Gbps o 5 Gbps Categoria 5e (Cat 5e) o superiore 1 Gbps, 2.5 Gbps o 5 Gbps Categoria 6A (Cat 6A) o superioreDMS-106XT

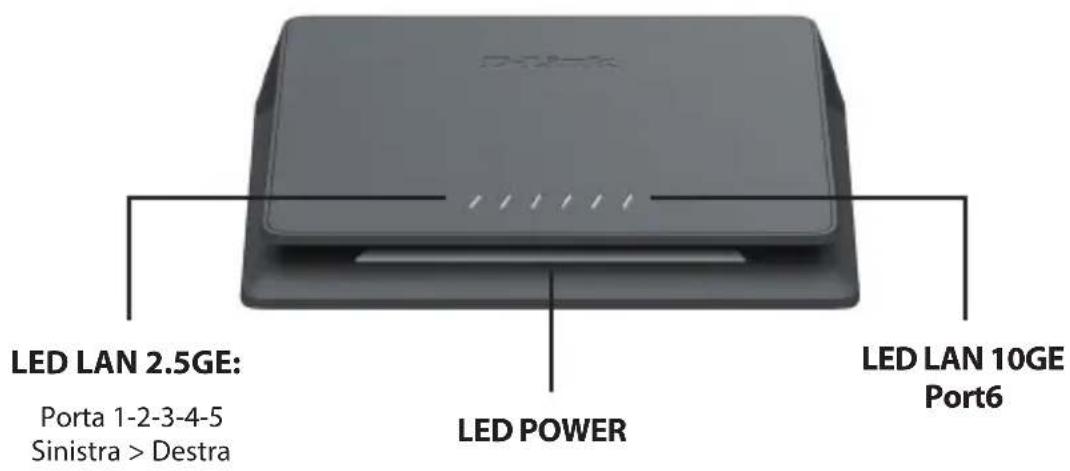

ITALIANO Velocità di connessione LED porta Gli indicatori LED completi visualizzano le condizioni dello Switch e lo stato della rete. Gli indicatori LED dello Switch includono Power e Link/Act descritti di seguito. Posizione Indicazione LED Colore Stato Descrizione LED nel pannello frontaleAccensione WhiteLampeggiante Processo di inizializzazioneFisso Pronto per l'usoModalità Turbo Multi-coloreLampeggiamento lentoProcesso di inizializzazione: il LED di alimentazione cambierà in multi-colori quando la modalità turbo è attivata.Power/Turbo O Spia spenta Alimentazione dispositivo O o LED oLED Per Porta BASE-T 2.5G(Porta 1-5 da sinistra a destra)Link/Act/Speed Blu Fisso Connessione 2.5GELampeggiante Attività/Trasmissione datiWhiteFissoConnessione con velocità da 1GE o inferioreLampeggiante Attività/Trasmissione datiO Spia spenta Nessun link o Led spentoLED Per Porta BASE-T 10GLink/Act/SpeedLuce bluFisso Connessione 10GELampeggiante Attività/Trasmissione dati Blu Fisso Connessione 5G/2.5GELampeggiante Attività/Trasmissione datiWhiteFissoConnessione con velocità da 1GE o inferioreLampeggiante Attività/Trasmissione datiO Spia spenta Nessun link o Led spento LED LAN 2.5GE: Porta 1-2-3-4-5 Sinistra > Destra

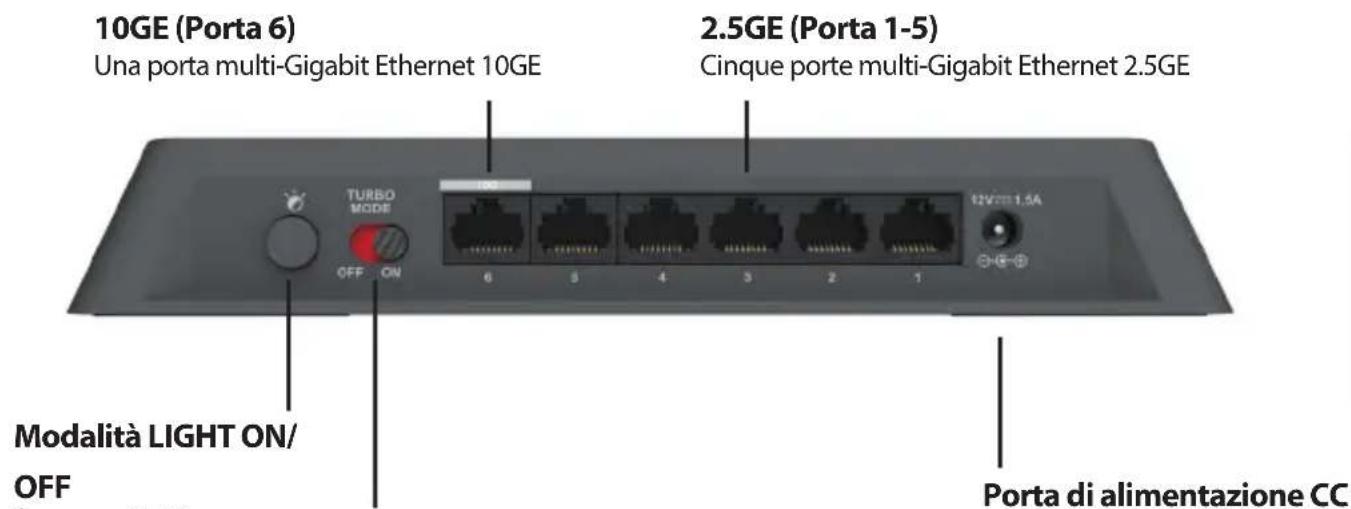

ITALIANO Descrizione pannello posteriore Connettore di alimentazione CC: L'alimentazione è fornita da un adattatore esterno di alimentazione CA. Controllare la sezione delle speciche tecniche per informazioni sulla tensione d'ingresso dell'alimentazione AC. Modalità TURBO: Questo pulsante consente di abilitare funzioni avanzate, fra cui modalità di bassa latenza, funzione multicast e QoS basato su porta per i servizi multimediali. LED ON/OFF: Consente di spegnere i LED POWER e stato LAN. Porte LAN: Le porte da 1 a 5 supportano Multi-gigabit Ethernet 2.5G. La porta 6 supporta multi-Gigabit Ethernet 10G. Modalità LIGHT ON/ OFF Spegnere i LED dell'alimentazione e della porta 10GE (Porta 6) Una porta multi-Gigabit Ethernet 10GE 2.5GE (Porta 1-5) Cinque porte multi-Gigabit Ethernet 2.5GE Porta di alimentazione CC Modalità standard: (=modalità TURBO disattivata) Attivare per il normale funzionamento con attività ad alta velocità, ad esempio la trasmissione di dati nella rete Wi-Fi 6. Modalità TURBO: Abilitazione per prestazioni più veloci e impostazioni QoS basate sulle porte per i servizi multimedialiDMS-106XT
